將PCIe Gen5 NVMe 連接引入基于 MCIO 的存儲系統

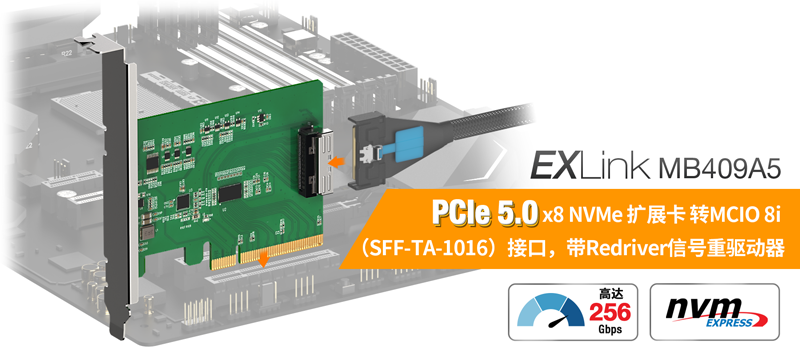

EXLink MB409A5 擴展卡旨在橋接支持通道拆分的 PCIe Gen5 x8 插槽與下一代 MCIO 8i（SFF-TA-1016）連接，為先進存儲應用提供高達 256Gbps 的總帶寬，實現高速 NVMe 信號傳輸。通過集成（Redriver IC）信號重驅動器芯片和100MHz PCIe時鐘緩沖器，MB409A5 讓系統設計師和集成商能夠在需要更長走線長度或線纜連接的平臺中，以更高的靈活性部署基于 MCIO 的 NVMe 解決方案。

專為靈活的 PCIe Gen5 架構設計

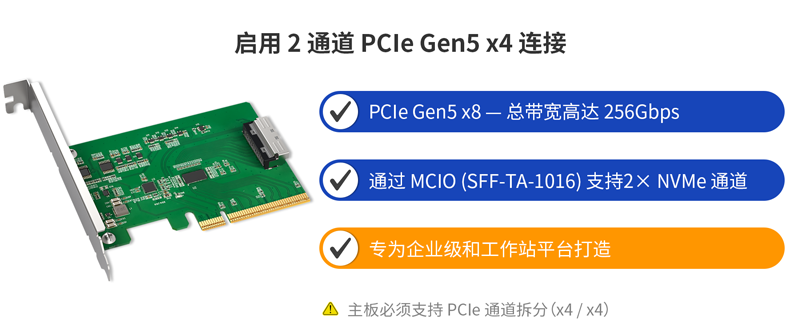

MB409A5 采用 PCIe 5.0 x8 接口，設計用于支持通道拆分（x4 / x4）的主板。啟用后，可將 PCIe x8 接口拆分為兩個獨立的 x4 NVMe 通道，通過 MCIO 連接支持最多兩塊 NVMe SSD。

*注意：如果主板不支持 PCIe 通道拆分，可能僅能識別到一個 NVMe SSD。

擴展高速 NVMe 存儲的簡便方案

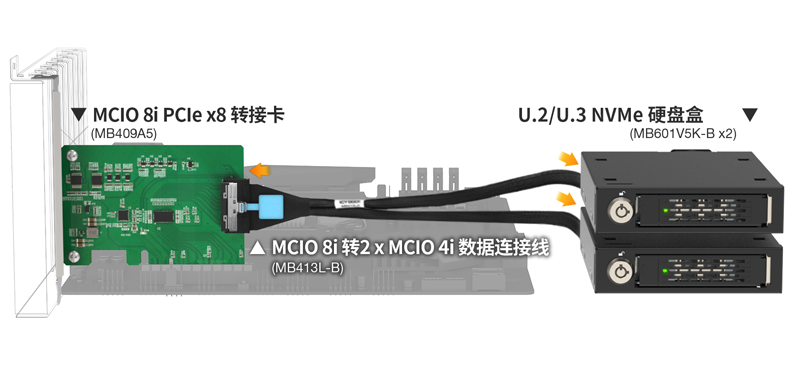

EXLink MB409A5 提供了一種簡潔、可擴展的方法，使用基于 MCIO 的連接來擴展 PCIe Gen5 NVMe 存儲。當與 ICY DOCK 的 ToughArmor MB601V5K-B 硬盤盒以及 MB413L-B MCIO 8i 轉雙 MCIO 4i 線纜搭配使用時，系統集成商可以從單個 PCIe x8 插槽輕松擴展出兩個前置可插拔 U.2/U.3 PCIe Gen5 NVMe SSD 硬盤位。該方案無需專用背板即可簡化高密度 NVMe 部署，適合需要熱插拔 NVMe 存儲、同時保證信號完整性與 PCIe Gen5 性能的服務器與工作站。

*注意：主板必須支持 PCIe 通道拆分（x4 / x4）。

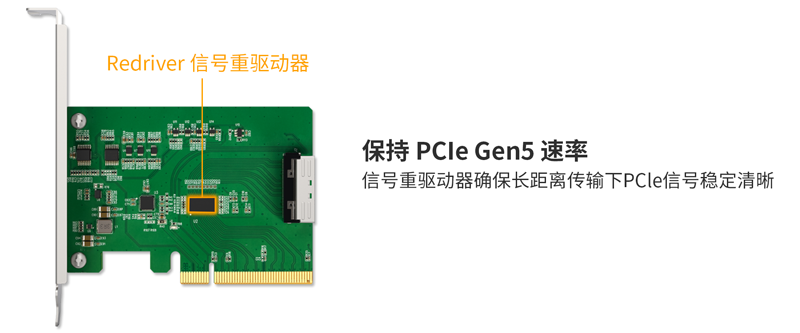

集成信號重驅動器芯片，保持高速信號穩定

隨著 PCIe Gen5 數據速率的提升，信號完整性變得愈發關鍵——尤其是在使用較長的 PCB 走線或外部線纜時。MB409A5 集成了Redriver信號重驅動器芯片，可對信號進行均衡與放大，有助于在四條 PCIe通道上維持穩定的 32 GT/s 傳輸速率。 這種設計使得基于 MCIO 的 NVMe 連接即使在無法直接連接的復雜系統布局中，也能保持完整的 PCIe Gen5 性能。

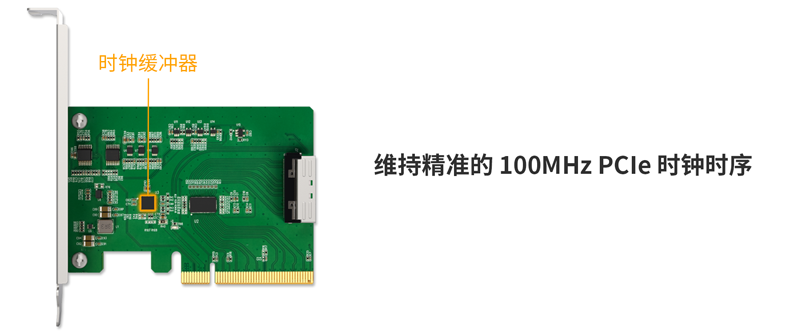

100MHz PCIe時鐘緩沖器與 SMBus 管理功能

為確保連接設備間的時序準確性，MB409A5 內置 100MHz PCIe 時鐘緩沖器，支持在擴展走線路徑上實現穩定的同步。此外，經過緩沖的 PERST#、WAKE# 和 CLKREQ# 信號增強了系統穩定性和響應能力，使該擴展卡適用于企業級平臺和持續運行環境。

靈活的兼容性

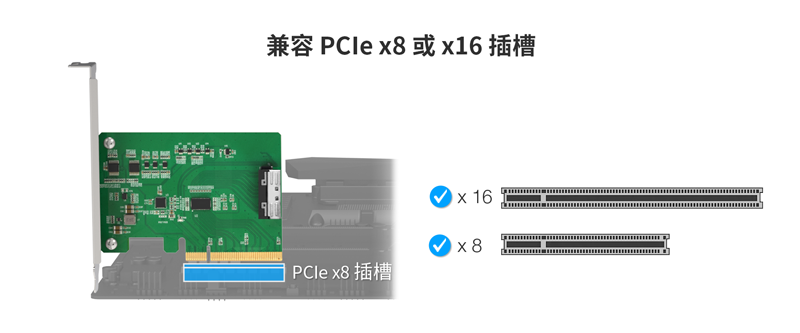

MB409A5 兼容廣泛的 PCIe 主機環境。它支持從 PCIe Gen2 到 Gen5 的插槽，可安裝在主板的 x8 或 x16 物理 PCIe 插槽位中。由于沒有操作系統限制，該擴展卡非常適合系統集成商、OEM 廠商和解決方案提供商，用于在不同硬件和軟件環境中構建支持 NVMe 的平臺。

為進一步簡化升級流程，歡迎訪問我們的

NVMe 存儲選型工具——這是一款交互式指南，可根據您系統的 NVMe 插槽類型和安裝需求，幫助您找到兼容的硬盤抽取盒、數據傳輸線和擴展卡。無論您是系統集成商還是 DIY 用戶，該工具都能幫助您輕松構建理想的可移除 NVMe 存儲方案，徹底告別選型困擾。

主要特點

? PCIe 5.0 x8 接口，總帶寬高達 256Gbps

? MCIO 8i（SFF-TA-1016）接口，用于高速 NVMe 信號傳輸

? 支持 PCIe 通道拆分，可實現雙路 x4 NVMe 配置

? 集成 PCIe 5.0 Redriver信號重驅動器芯片，增強走線和信號完整性

? 集成100MHz PCIe 時鐘緩沖器，確保精準時序

? 已通過 ICY DOCK NVMe 硬盤抽取盒與數據傳輸線的兼容性驗證

? 兼容PCIe 5.0/4.0/3.0/2.0（x8/x16 物理插槽）

? 全高擋板，符合 CE/UKCA/RoHS/REACH 標準

? 適用于采用 PCIe Gen5 架構的服務器和工作站平臺

? 需要主板支持 PCIe 拆分（x4, x4）才能訪問兩個固態硬盤
(該擴展卡本身不支持拆分功能)

? 2年有限保修

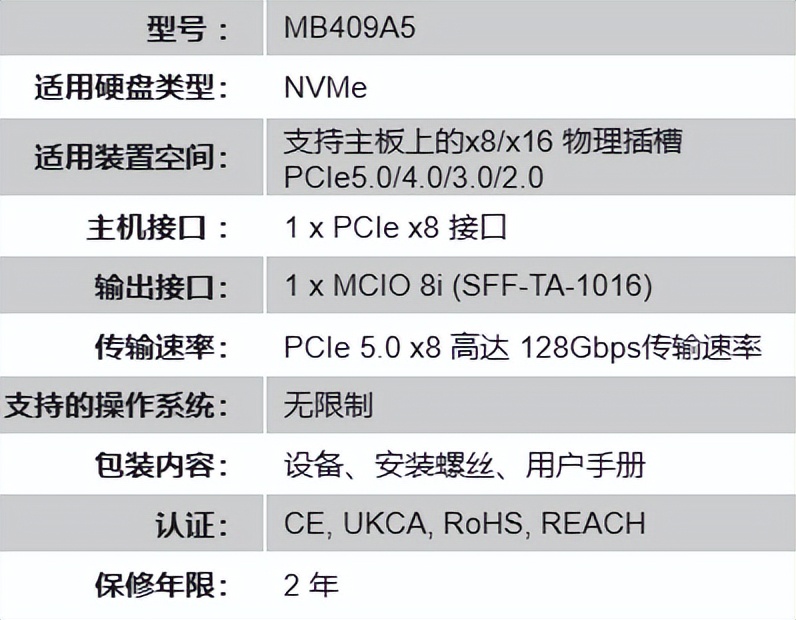

規格
