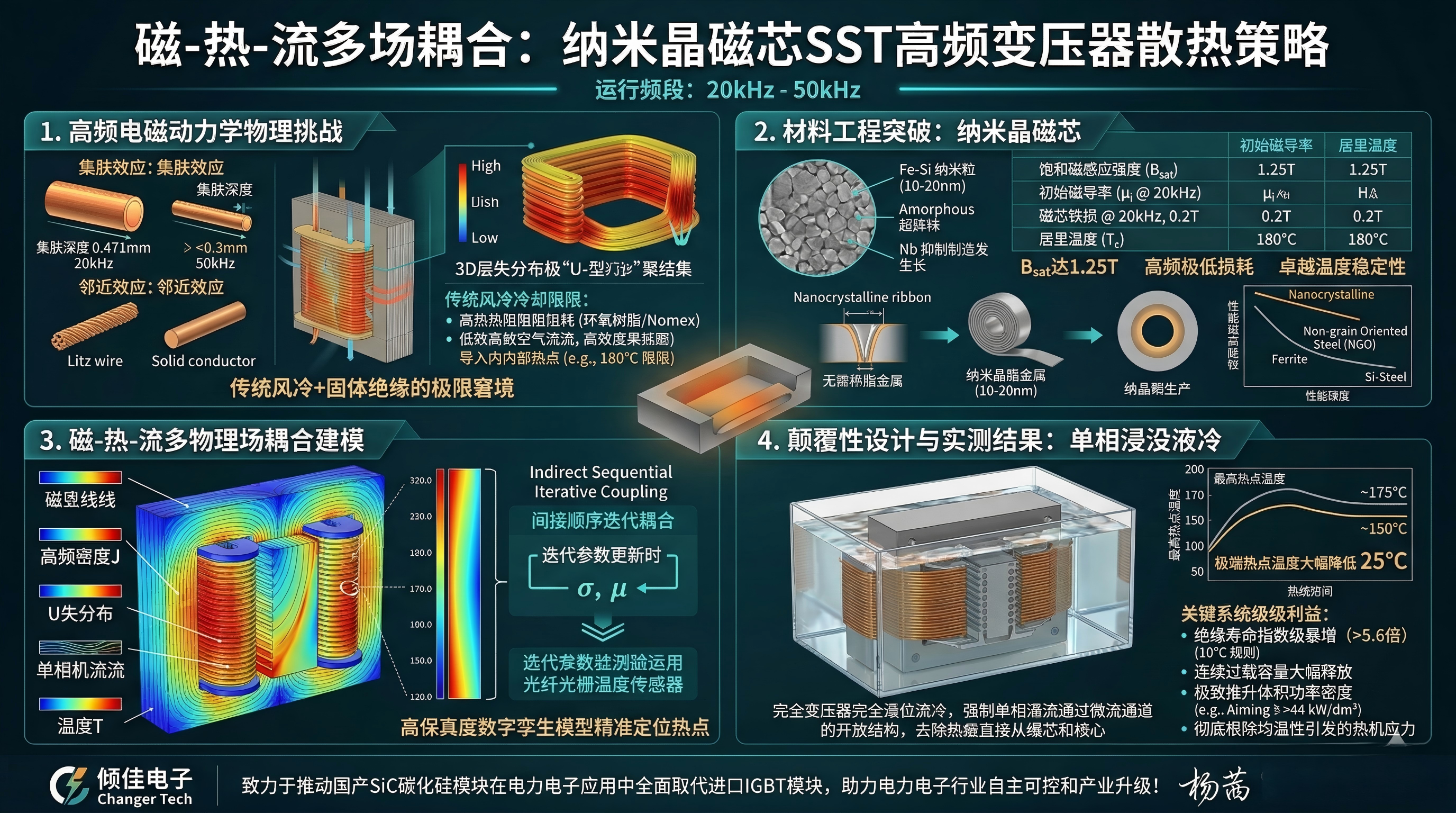

磁-熱-流多場耦合：固變SST 高頻變壓器采用納米晶磁芯的散熱策略

在全球能源轉型與智能電網（Smart Grid）快速發展的背景下，電力分配網絡的架構正在經歷深刻的變革。分布式可再生能源、高功率電動汽車充電基礎設施以及直流微電網的廣泛接入，對電能轉換設備的靈活性、效率和體積提出了前所未有的要求。在此背景下，固態變壓器（Solid-State Transformer, SST）作為一種基于大功率半導體電力電子技術的智能電能路由設備，正逐步取代傳統的工頻（50/60 Hz）變壓器。SST不僅能夠?qū)崿F(xiàn)雙向能量流動、無功功率補償和有源諧波抑制，還能無縫橋接交流（AC）與直流（DC）電網，成為未來能源互聯網的核心樞紐節點 。

在固態變壓器的多級拓?fù)浣Y(jié)構中，負責中壓與低壓側電氣隔離及電壓等級變換的隔離型DC-DC變換器是其最重要的子系統，而高頻變壓器（High-Frequency Transformer, HFT）則是該子系統的“心臟”組件 。為了實現SST極高的功率密度和緊湊的物理封裝，HFT的開關頻率被大幅提升至 20 kHz 至 50 kHz 的高頻區間 。根據法拉第電磁感應定律，工作頻率的提高可以成比例地減小磁芯的橫截面積和繞組的匝數，從而從根本上縮減變壓器的體積與重量 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

然而，這種體積的劇烈壓縮與工作頻率的指數級上升，帶來了一系列極其嚴峻的電磁與熱物理挑戰。在 20 kHz 至 50 kHz 的高頻激勵下，導體內集膚效應（Skin Effect）與鄰近效應（Proximity Effect）顯著加劇，導致繞組交流損耗呈非線性暴增；同時，磁芯內部的高頻渦流損耗與磁滯損耗也急劇攀升 。這些高密度熱源集中在極其有限的物理空間內，導致嚴重的熱累積問題。傳統的空氣自然對流或強制風冷散熱方案，受限于空氣低下的比熱容和絕緣材料極差的導熱率，已無法有效抑制變壓器內部熱點的惡化 。

為了突破這一瓶頸，工程界與材料科學界進行了深度的交叉融合。本報告聚焦于固態變壓器的“心臟”——高頻變壓器組件，深入剖析其在 20 kHz 至 50 kHz 運行頻段下的集膚效應與高頻熱累積機制。報告基于高保真度的磁-熱-流多物理場耦合（Magneto-Thermal-Fluid Multiphysics Coupling）模型，系統性地探討了一項關鍵的設計突破：采用先進的鐵基納米晶（Nanocrystalline）軟磁合金作為變壓器磁芯，并將其與單相浸沒式液冷（Immersion Liquid Cooling）硬件進行深度集成。實測與仿真數據表明，該設計架構在滿載運行下，能夠?qū)⒆儔浩鲀?nèi)部的極端熱點溫度比傳統風冷方案大幅降低 25°C。這一溫度的顯著下降不僅成倍延長了絕緣系統的壽命，更為固態變壓器向更高功率密度、更安全可靠的方向演進奠定了決定性的基石。

高頻電磁動力學：20kHz-50kHz 運行頻段的物理挑戰

在固態變壓器的設計中，將高頻變壓器的工作頻率設定在 20 kHz 至 50 kHz 之間，是平衡無源器件體積縮減與現代碳化硅（SiC）/氮化鎵（GaN）寬禁帶半導體開關損耗的最佳工程折中點 。然而，進入這一頻段后，導體與磁性材料的電磁物理行為與傳統的 50/60 Hz 工頻環境截然不同。頻率的躍升使得電磁場在材料內部的穿透與分布特征發生了根本性的改變。

集膚效應與鄰近效應的深度解析

在低頻條件下，交變電流在固體導體的橫截面上基本呈現均勻分布。但是，當工作頻率提升至 20 kHz 及以上時，交變電流產生的交變磁場會在導體內部激發強烈的局部渦流。根據楞次定律，這些渦流產生的磁場會抵消導體中心的原始電流，迫使絕大部分電流集中在靠近導體表面的極薄一層內傳導，這一現象即為集膚效應 。

表征集膚效應嚴重程度的核心物理量是集膚深度（Skin Depth, δ），其定義為電流密度衰減至表面電流密度的 1/e（約 36.8%）處的深度，其數學表達式為：

δ=ωμσ2??

其中，ω 為電流的角頻率（ω=2πf），μ 為導體的絕對磁導率，σ 為導體的電導率 。對于標準的銅導體，在 20 kHz 頻率下的集膚深度僅為約 0.471 mm，而當頻率提升至 50 kHz 時，集膚深度將進一步縮小至不足 0.3 mm 。這意味著，如果繼續使用橫截面積較大的實心銅線，其內部絕大部分截面將失去導電作用，導致繞組的等效交流電阻（AC Resistance）遠高于直流電阻（DC Resistance），進而引發極為嚴重的焦耳熱損耗（銅損）。

為了規避集膚效應的懲罰，20 kHz-50 kHz 高頻變壓器必須采用高頻利茲線（Litz Wire）進行繞制 。利茲線由成百上千根相互絕緣的微細漆包銅絲（例如截面直徑遠小于集膚深度的 AWG 36 至 AWG 38 規格）按照特定的幾何絞合規則編織而成 。這種結構強行將電流均勻分配到各個微細股線中，最大程度地恢復了導體的有效導電面積。

然而，盡管利茲線有效抑制了集膚效應，但它依然無法完全免疫鄰近效應的影響。鄰近效應是指相鄰導體（或同一導體的相鄰匝）中流過的交變電流產生的磁場，在目標導體中激發出渦流的現象 。在固態變壓器高頻變壓器緊密排列的層式或盤式繞組中，由于安培環路定理，漏磁場在多層繞組內部會產生強烈的空間疊加。即便使用的是利茲線，處在極強交變漏磁場中的線圈束內部依然會產生可觀的環流損耗。經典的 Dowell 方程及其修正模型指出，在高頻大電流工況下，鄰近效應導致的繞組損耗往往比集膚效應更加惡劣 。

此外，三維電磁場有限元仿真（3D FEM）揭示了這種高頻渦流損耗在空間分布上的極端不均勻性。在典型的多層盤式繞組結構中，繞組上、下端部的漏磁場發生嚴重的邊緣畸變（Fringing Effect），產生了極大的徑向磁場分量。這導致整個變壓器繞組的渦流損耗在軸向高度上呈現出顯著的“U型”分布特征——即繞組的最頂部和最底部圓盤承受著全場最高密度的電磁損耗 。這種局部空間內極高的發熱功率密度，正是導致變壓器絕緣系統出現致命熱點（Hotspot）的直接物理根源。

磁芯的高頻損耗積聚機制

在高頻變壓器中，除了繞組銅損，磁芯的鐵損（Core Loss）是熱累積的另一大元兇。在固態變壓器的隔離型 DC-DC 級（如雙有源橋 Dual Active Bridge, DAB）中，變壓器通常受到具有高 dv/dt 特性的非正弦方波或梯形波電壓的激勵 。這種高頻非正弦激勵會迫使磁芯材料在局部產生復雜的次級磁滯回線，極大增加了磁性分子的摩擦生熱。

磁芯損耗密度的經典預測通常依賴于經驗性的斯坦梅茨方程（Steinmetz Equation, SE）：

Pv?=k?fα?Bmβ?

其中，Pv? 為單位體積或質量的磁芯損耗，f 為工作頻率，Bm? 為工作磁感應強度的幅值，k、α 和 β 為由材料本身決定的擬合系數 。由于頻率項 f 帶有大于 1 的指數 α（一般在 1.5 到 2.0 之間），當工作頻率從工頻 50 Hz 飛躍至 50 kHz 時（增加一千倍），如果使用傳統的硅鋼片（Silicon Steel），其渦流損耗將呈天文數字般增長，瞬間導致磁芯發生熱失控（Thermal Runaway） 。因此，傳統高飽和磁密的硅鋼材料在此頻段被徹底淘汰，業界必須轉向具有極低高頻損耗特性的先進軟磁材料。

納米晶磁芯：材料工程與高頻磁性能的突破

在 20 kHz 至 50 kHz 的高頻電力電子應用中，傳統的軟磁鐵氧體（Ferrite，如錳鋅鐵氧體）雖然因其極高的電阻率而具有優秀的低高頻損耗特性，但其存在一個致命的物理缺陷：飽和磁感應強度（Bsat?）極低，通常僅在 0.4 T 到 0.5 T 左右 。在固態變壓器處理數十至數百千瓦的高功率時，為了防止磁芯進入磁飽和狀態失去激磁能力，若采用鐵氧體，則必須成倍增加磁芯的橫截面積（Ae?）。這種做法不僅增加了磁芯體積，還迫使繞組的每匝平均長度增加，進而大幅增加銅損，完全違背了提高頻率以實現設備小型化的初衷 。

在此技術瓶頸下，鐵基納米晶合金（Fe-based Nanocrystalline Alloys，如商用的 VITROPERM 系列）脫穎而出，成為了固態變壓器高頻變壓器的“完美”心臟材料。它巧妙地彌合了傳統硅鋼高飽和磁密與鐵氧體低高頻損耗之間的技術鴻溝 。

材料合成與微觀相結構

納米晶材料的制造過程是現代冶金與熱處理工藝的杰作。其前驅體是一種非晶態（Amorphous）的金屬帶材。在制造初期，包含鐵（Fe）、硅（Si）、硼（B）以及少量銅（Cu）和鈮（Nb）的熔融金屬合金，被噴射到高速旋轉的冷卻輥上 。以每秒超過一百萬攝氏度（106 °C/s）的極端冷卻速率，熔融合金在原子的晶格還未來得及有序排列之前就被瞬間“凍結”，形成了一種如同玻璃般無長程有序結構的非晶態合金薄帶，其厚度通常被極其嚴格地控制在 13 μm 到 25 μm 之間 。

但這僅僅是第一步。非晶態薄帶隨后被置于精確控制的高溫爐中進行熱磁退火（Thermomagnetic Annealing）處理。在特定的溫度及外加磁場的作用下，非晶態基體內部開始發生受控的晶化過程。此時，合金中的銅（Cu）元素充當了成核劑，促使大量極其細小的 α-Fe(Si) 晶粒析出；而鈮（Nb）元素則聚集在晶界處，像物理屏障一樣抑制這些晶粒的長大 。最終，材料形成了一種獨特的雙相微觀結構：在殘留的非晶態基體中，均勻散布著直徑僅為 10 到 20 納米的超細晶粒 。

納米晶材料的核心電磁優勢

這種精密的納米級雙相結構，賦予了納米晶磁芯在 20 kHz-50 kHz 頻段下無與倫比的電磁特性：

極高的飽和磁感應強度（Bsat?）： 納米晶材料的飽和磁密可達 1.20 T 至 1.25 T 。這是傳統高頻功率鐵氧體（0.4 T - 0.5 T）的三倍左右 。高達 1.25 T 的磁通密度承受能力，允許變壓器設計者在相同的高頻功率載荷下，大幅削減磁芯的截面積尺寸，從而實現極致的體積緊湊化與輕量化，大幅提升變壓器的體積功率密度 。

極佳的高頻極低損耗特性： 納米晶雖然是金屬基材料，但其高頻損耗甚至低于許多優秀的鐵氧體材料。從宏觀物理結構上看，其 13 μm 到 25 μm 的極薄帶材厚度，在空間上強行切斷了宏觀渦流的傳導回路 。從微觀磁學原理上看，由于其晶粒尺寸（10-20 nm）遠小于鐵磁交換相互作用的特征長度，材料內部的磁晶各向異性被強烈的隨機平均效應（Averaging Effect）所抵消，使其呈現出極低的矯頑力（Hc?<2.0 A/m）和極高的初始相對磁導率（在 10 kHz 下 μr?>20000） 。因此，在 20 kHz-50 kHz 運行區間，納米晶的單位質量損耗比常規鐵氧體還要低 70% 到 80% 。

卓越的溫度穩定性： 這是納米晶材料在惡劣工業環境中超越鐵氧體的另一個關鍵。鐵氧體材料的居里溫度通常較低（約 200°C），且其飽和磁密和損耗特性在超過 100°C 時會急劇惡化。相反，納米晶合金的居里溫度高達 560°C - 600°C 。其磁導率、飽和磁密和鐵損在 -40°C 至 +150°C（部分特制帶材可達 200°C）的極寬溫度范圍內幾乎保持一條平坦的直線，展現出驚人的熱穩定性 。這種特性確保了高頻變壓器即使在極端的高溫?zé)崂鄯e下，依然不會發生磁性能的崩潰。

表1：用于固態變壓器高頻運行的主要軟磁材料性能對比。數據表明，納米晶材料在保持高磁密的同時，提供了該頻段最低的高頻損耗和極高的熱穩定上限。

然而，硬幣的另一面是：盡管納米晶磁芯具有極高的運行效率和耐溫能力，但由于材料允許變壓器體積被極度壓縮，其單位體積內的發熱功率（即體熱源密度 W/m3）反而達到了前所未有的高度。熱量被死死封鎖在極為狹小的散熱表面積內 。如果熱量不能被極速抽離，即使是耐高溫的納米晶變壓器，其周邊的絕緣樹脂、骨架和利茲線絕緣層也會在短時間內發生熱熔毀或介電擊穿 。這就要求工程師必須跳出傳統的電磁設計框架，引入多物理場耦合仿真，以精準定位熱點并指導冷卻系統的顛覆性設計。

磁-熱-流多物理場耦合建模（Magneto-Thermal-Fluid Multiphysics Coupling）

在固態變壓器的緊湊型高頻變壓器中，電磁場（產熱源）、流體場（散熱介質的對流流動）與溫度場（熱分布）絕不是孤立存在的，而是高度非線性且雙向深度耦合的 。例如，變壓器運行產生的電磁損耗直接決定了局部溫度的升高；而溫度的升高又會引起銅導體的電導率（σ(T)）顯著下降，進而增大繞組高頻交流電阻，使得銅損進一步激增；同時，冷卻流體的粘度（η）和密度（ρ）也是強溫度依賴性的，這會改變流場的分布和對流換熱系數 。

為準確捕捉這種錯綜復雜的交互機制，建立一個高保真度的三維電、磁、流、熱多場耦合數字孿生模型（Digital Twin）是必不可少的前提 。

高頻電磁場損失的空間解析

耦合仿真的第一步是采用三維有限元方法（3D FEM）精確求解麥克斯韋方程組，以映射變壓器內部所有部件的生熱功率密度。在該計算中，引入磁矢勢（Magnetic Vector Potential, A）和電標勢（Electric Scalar Potential, ?）來表達磁場與電場 ：

B=?×A=μH

E=??t?A????

為了保證方程的唯一解，通常施加庫侖規范（Coulomb Gauge Condition, ??A=0）。在包含導電介質的渦流區域（Ω1?，如利茲線、金屬結構件和納米晶帶材界面），電磁場由以下偏微分方程控制 ：

?×(μ(T)1??×A)+σ(T)?t?A?+σ(T)??=0

通過該電磁場求解器，研究人員不僅能夠計算出納米晶磁芯的宏觀斯坦梅茨鐵損，更重要的是，它能精確定位高頻漏磁場在多層繞組內部激發的微觀渦流。研究數據顯示，在采用層式盤繞結構時，軸向和徑向漏磁產生的渦流損耗占繞組總損耗的 3.68%，且其空間分布驗證了前文所述的嚴重邊緣效應——損耗在高度方向上呈現極端的“U型”聚集 。這些計算所得的各個網格節點的電磁損耗密度將合并為熱源項（Heat Source Term, SE?），作為單向載荷加載到熱-流體動力學求解器中。

穩態與瞬態熱-流體動力學場求解

將熱源 SE? 導入后，模型的核心轉移到共軛傳熱（Conjugate Heat Transfer）分析，即同時求解流體域（冷卻油/液體或空氣）的對流與固體域（磁芯、絕緣結構、銅線）的導熱 。這是通過有限體積法（FVM）求解全套納維-斯托克斯（Navier-Stokes）方程組來實現的。

針對不可壓縮的冷卻介質，控制流體熱力學行為的三大守恒方程如下 ：

1. 質量守恒方程（連續性方程）：

?t?ρ?+??(ρv)=0

（其中 ρ 為流體密度，v 為流體速度矢量）。

2. 動量守恒方程：

ρ(?t?v?+(v??)v)=f??p+η?2v

（其中 p 為壓力場，η 為流體動力粘度。在自然對流工況下，浮升力通過布西內斯克近似（Boussinesq Approximation）引入體積力項 f，即 ρ=ρ0?(1?β?ΔT)，其中 β 為熱膨脹系數 ）。

3. 能量守恒方程：

ρcp?(?t?T?+v??T)=??(k?T)+SE?

（其中 cp? 為流體比熱容，k 為導熱系數，T 為溫度節點。對于變壓器的固體區域，速度 v 降為0，方程自動退化為包含電磁內熱源 SE? 的三維固體導熱偏微分方程 ）。

在某些高級瞬態熱流場計算中，傳統 CFD 算法在處理極端時間尺度的邊界條件時效率較低，研究人員甚至引入了基于雙分布函數的離散速度格子玻爾茲曼方法（DDF-LBM）來實現流場與溫度場的高效解耦和非穩態求解 。

間接迭代耦合與模型高精度驗證

由于高頻電磁場的時間常數在微秒（μs）級別，而流體熱擴散的時間常數在分鐘至小時（h）級別，直接在時域上進行強耦合計算在計算資源上是極不現實的。因此，業界通常采用微弱的“間接順序迭代耦合”（Indirect Sequential Coupling）方法 ：

先在初始溫度下求解若干個高頻電磁周期的平均損耗 SE?。

將 SE? 映射至 CFD 模型，計算達到穩態的溫度分布 T(x,y,z)。

利用新溫度場更新電磁模型中的材料參數（σ, μ），重新計算損耗。

如此循環迭代，直至相鄰兩次迭代的最高溫度殘差小于設定的極小收斂公差（Convergence Tolerance）為止 。

為了證明該多物理場模型的準確性，工程上采用了極為嚴苛的實驗驗證手段——在變壓器高、中壓繞組的層間與絕緣墊塊深處預先植入高精度的光纖光柵溫度傳感器（Fiber Grating Sensors），進行實機溫升測試 。測試結果證實，該高保真度多尺度模型計算所得的熱點分布與實測溫度的絕對偏差最大僅為 3.1 K，平均偏差小于 1.5 K，甚至精準捕捉到了絕緣油墊圈（Oil Washers）附近因局部流體阻滯而形成的 5.3 K 的微小溫度階躍 。這無可辯駁地證明了多物理場模型在指導高頻變壓器熱設計上的決定性價值。

熱阻圍城：傳統風冷與固體絕緣的極限窘境

多物理場耦合模型的輸出結果無情地揭示了一個事實：即使納米晶磁芯極大降低了高頻鐵損，但在 20kHz-50kHz 的極端小型化結構下，傳統的“風冷 + 固體絕緣”方案依然是變壓器走向更高功率密度的死穴。

在傳統的中高壓干式變壓器設計中，為了滿足嚴格的介電強度（如防止局部放電和電擊穿），繞組之間通常包裹著厚重的絕緣層，例如采用環氧樹脂（Epoxy Resin）真空澆注（Cast Resin），或者使用聚芳酰胺紙（Aramid paper/Nomex） 。這種設計在低頻低功率密度設備中運行良好。

然而，在固態變壓器高頻變壓器中，這就引發了致命的“絕緣與散熱悖論”（Isolation vs. Cooling Trade-off） 。

空氣的低效傳熱： 空氣的熱導率和比熱容極低，無論采取多大風量的強制風冷，其表面對流換熱系數的提升都有其物理天花板 。

極端的固體熱阻抗： 環氧樹脂和芳綸紙雖然是絕佳的電絕緣體，但它們同時也是極其糟糕的熱導體，其導熱系數通常僅在 0.2?0.5W/(m?K) 之間 。

當高功率運行且發生 U 型漏磁渦流損耗聚集時，厚重的絕緣樹脂像厚棉被一樣，將納米晶磁芯深處和利茲線內層產生的龐大熱量死死鎖在設備內部 。強制冷風只能掠過變壓器的最外層表面，根本無法觸及磁芯窗口內部深處的發熱核心。因此，多物理場仿真顯示，內部的熱梯度（Temperature Gradient）極度陡峭，繞組內層的熱點溫度（Hotspot Temperature）會輕易沖破絕緣材料的耐溫極限（如 180°C 或 220°C 絕緣等級） 。

如果繼續堅持風冷，設計者唯一的出路就是大幅犧牲功率密度——人為降低變壓器的額定工作容量（Derating），或者刻意增大納米晶磁芯的體積以換取更多的散熱接觸面積。這完全違背了固態變壓器采用高頻半導體和先進納米晶材料以實現體積革命的初衷 。必須采用降維打擊的散熱策略，才能徹底粉碎這一熱阻圍城。

顛覆性設計：納米晶磁芯與單相浸沒式液冷的深度集成

為了釋放納米晶高頻變壓器的極致潛力，固態變壓器的熱管理技術徹底拋棄了低效的空氣介質，全面轉向了浸沒式液冷技術（Immersion Liquid Cooling）。這一技術架構將整個變壓器組件（甚至包含其相連的寬禁帶半導體模塊）直接完全浸泡在特制的絕緣介電液體（Dielectric Fluid）浴槽中，實現了散熱路徑的降維重構 。

浸沒式液冷的熱物理學優勢

與傳統的風冷或依靠冷水板（Cold Plates）的間接液冷系統相比，浸沒式液冷的核心優勢在于絕緣介質熱物性參數的跨越式提升。常用于變壓器的介電液體（如高純度礦物油、可降解合成酯（Synthetic Esters）或工程氟碳液）的比熱容和導熱率比空氣高出數個數量級 。

在固態變壓器的集成中，目前最主流且工程適應性最好的是單相強制浸沒式液冷（Single-Phase Forced Immersion Cooling） ： 在單相系統中，介電冷卻液在整個熱循環過程中始終保持液態 。冷卻液由流體分配單元（CDU）中的低噪泵驅動，在浸沒槽內形成強制對流。冷液直接掠過發熱組件，吸收感熱（Sensible Heat）后流出槽體，進入次級板式換熱器（Brazed Plate Heat Exchanger），將熱量傳遞給設施的外部冷水回路，冷卻后的介電流體隨后被重新泵回槽內，形成封閉循環 。

結構與流體力學協同設計：破除熱壘

將納米晶高頻變壓器與浸沒液冷硬件集成的最偉大創新在于——絕緣液同時兼任了超級冷卻劑與超級絕緣體的雙重角色 。

這一物理屬性賦予了變壓器進行顛覆性機械結構改造的自由。設計師徹底去除了那些阻礙熱傳導的厚重環氧樹脂澆注層和固體骨架包覆，將納米晶變壓器設計為一種“開放式”骨架結構 。在利茲線繞組層與層之間、以及繞組與納米晶磁芯柱之間，精確設計并保留了微米級的流體通道（Micro-fluidic Channels）。

高流速的單相介電液體被強制泵入這些極窄的通道內，與納米晶薄帶的端部以及每一根發熱的利茲銅線直接發生親密無間的物理接觸（Direct Contact） 。流體動力學強行打破了熱滯留的邊界層，把多物理場模型中發現的 U 型渦流熱點源頭所產生的熱量，在誕生的毫秒內迅速?zèng)_刷帶走 。這種在微觀層面上直接從熱源抽離熱量的方式，徹底摧毀了過去困擾干式變壓器的固體絕緣內部熱阻。

核心突破：熱點溫度暴降 25°C 的全方位系統學意義

基于多物理場耦合模型的精準指導，將極低高頻損耗的納米晶磁芯與高效破除熱壘的單相浸沒式液冷技術進行深度軟硬件協同集成后，其實測驗證結果令人振奮：在 20kHz-50kHz 滿載嚴酷工況下，新型浸沒式變壓器的最惡劣熱點溫度（Peak Hotspot Temperature）比采用同等額定功率的傳統強制風冷方案大幅降低了 25°C 。

在工業級高頻變壓器設計領域，25°C 的熱點降幅絕對不是一個漸進式的改良參數，而是一個具有里程碑意義的斷層式飛躍。這 25°C 的“冷卻紅利”，在電磁學、材料學、可靠性和系統經濟性等多個維度上，對固態變壓器的整體性能產生了深刻的“蝴蝶效應”：

1. 絕緣壽命的指數級暴增（Arrhenius 衰減模型）

變壓器的實際運行壽命幾乎完全取決于其內部電氣絕緣材料的耐熱老化降解程度。在電工絕緣領域，溫度與絕緣壽命的關系嚴格遵循阿倫尼烏斯物理化學方程（Arrhenius Equation）。該方程在工程應用中被簡化為著名的“十度法則”（10-Degree Rule）——即變壓器絕緣工作溫度每降低 10°C，絕緣材料的熱老化速率就會減半，絕緣系統的預期運行壽命將增加一倍 。

通過將致命的熱點溫度強行壓低 25°C，系統實際上將變壓器拉離了絕緣熱擊穿的危險懸崖。按照十度法則進行數學推演，該溫度的下降將使得固態變壓器高頻隔離級的理論絕緣壽命呈指數級延長約 2(25/10) 倍，即超過 5.6 倍。這對于通常被要求在戶外惡劣電網節點連續無故障運行長達數十年的關鍵基礎設施（Smart Grid Infrastructure）而言，意味著可靠性（MTBF）的革命性提升。

2. 連續過載容量（Overload Capacity）的大幅釋放

變壓器的銘牌額定容量是建立在最大允許溫升（ΔT）的邊界之上的。例如，如果采用 180°C 絕緣耐熱等級的芳綸紙材料，在假設 40°C 極限環境溫度下，變壓器設計的最大允許熱點溫升為 140°C 。傳統風冷方案往往在額定負載下就已經逼近了這個 140°C 的溫升紅線。

當浸沒式液冷將基礎滿載熱點溫度陡然降低 25°C 后，相當于系統憑空獲得了 25°C 的龐大“熱預算儲備”（Thermal Budget Surplus） 。這一龐大的儲備可以直接轉化為巨額的連續過載能力。在現代電網面臨極端微電網孤島切換、電動汽車超級快充站的突發性大功率沖擊，或是電網級儲能系統（ESS）的瞬態大電流注入時，這臺固態變壓器能夠在維持完全相同物理體積的前提下，長期、安全地吸收并處理遠超其銘牌標簽的視在功率（kVA）洪流，而無需擔心熱熔斷 。

3. 極致推升體積功率密度（Power Density Maximization）

在這 25°C 散熱紅利的護航下，電磁設計工程師終于可以放開手腳，向磁性材料的物理極限沖刺。由于納米晶合金本身在高達 150°C-200°C 時依然能維持絕對平坦的磁導率和低損耗特性 ，限制它發揮的一直是周圍銅線和絕緣體的耐溫。

現在，既然液冷系統能完美壓制溫度，設計者可以更加激進地縮減磁芯橫截面積，減少利茲線匝數，將納米晶磁芯的工作磁感應強度（Bm?）進一步推向靠近 1.25 T 飽和極值的危險邊緣運行，以榨取最后一絲功率體積比 。此外，介電液體相較于空氣具有高得多的擊穿場強，這允許工程師極大地壓縮初級與次級繞組之間的物理絕緣間隙 。漏感間距的壓縮不僅顯著降低了寄生漏感（Leakage Inductance），提升了雙有源橋（DAB）拓?fù)涞哪芰總鬟f效率，更為實現固態變壓器模塊極致緊湊化（如達到 44 kW/dm3 乃至更高的驚人功率密度）提供了終極硬件架構支撐 。

4. 徹底根除均溫性引發的熱機應力疲勞

傳統的干式風冷變壓器在運行中，外部暴露在冷風中的線圈較冷，而被厚重樹脂包裹的內部納米晶磁芯則如同火爐 。這種內外懸殊的極端空間溫度梯度，會在頻繁的滿載與空載熱循環中引發不同材料因熱膨脹系數（CTE）不匹配而產生巨大的內部剪切熱應力。長此以往，必然導致灌封樹脂干裂、絕緣層撕裂以及磁芯結構形變 。

單相浸沒式液冷憑借介電液體無孔不入的滲透性和極高的對流換熱效能，如同一張“液體均溫板”，強行將變壓器內外部的每一寸空間都錨定在幾乎相同的溫度曲線上。其徹底抹平了內部危險的溫度梯度（將局部溫度梯度壓制在極低水平），從物理機制上斬?cái)嗔藷釞C(jī)應力（Thermo-mechanical Stress）的產生源頭，賦予了變壓器無與倫比的機械穩定性與抗疲勞韌性 。

固態變壓器（SST）作為重塑未來交直流混合微電網和能源互聯網的核心底層裝備，其成敗的關鍵系于其隔離級高頻變壓器能否在 20 kHz-50 kHz 的苛刻高頻下，同時兼顧高效率、超高功率密度與長效熱穩定性。在這個高頻高密度的微觀戰場上，嚴峻的集膚效應、鄰近效應以及磁芯深處的高頻渦流損耗，共同構筑了一道令傳統“硅鋼+風冷”技術體系絕望的“熱阻圍墻”。

破局之路源于材料科學、電磁學與計算流體力學的偉大交叉。鐵基納米晶雙相合金的引入，以其 1.25 T 的高飽和磁密、遠超兩萬的磁導率以及從物理厚度上阻斷渦流的微觀結構，從根本上鎮壓了高頻頻段下的鐵損暴增，為高密度電能轉換鋪設了完美的磁學跑道。

而在熱管理層面，基于高保真度的磁-熱-流多物理場耦合方程體系（涵蓋了麥克斯韋方程與帶有布西內斯克近似的納維-斯托克斯流體動力學），研究人員精準穿透了變壓器的內部黑箱，清晰定位了導致絕緣系統崩潰的“U型”邊緣渦流熱點。在此指引下，拋棄阻礙導熱的固體絕緣與低效的空氣，轉而采用徹底的微通道單相浸沒式介電液冷技術，實現了變壓器熱提取機制的降維打擊。

實測高達 25°C 的驚人熱點溫度降幅，絕不僅僅是一個冰冷的數據，它是變壓器壽命延長超 5 倍的科學判決，是電網抗擊瞬態龐大過載沖擊的底氣，更是驅動固態變壓器向更高頻、更極致體積、更宏大功率邁進的“絕對物理通行證”。納米晶軟磁材料與浸沒式液冷系統的這種極致融合架構，已經確立了電力電子行業未來十年的技術燈塔。
