隨著智能穿戴、智能小家電及工業控制終端的升級，“小尺寸、高幀率、低功耗”的彩屏顯示需求迎來爆發。如何利用有限的MCU資源，驅動出絲滑般的動畫效果？

澎湃微電子推出的小屏顯示解決方案，憑借獨特的星鏈技術與高效的開發流程，已成為眾多工程師的首選。今天，我們結合底層實現原理，為大家深度梳理澎湃微彩屏驅動的開發全流程。

01方案特點：高集成、高性能、低開發難度

性能特點

1.片上集成刷屏硬件的加速電路，實現圖像數據的自動搬運，CPU不直接搬運數據，刷屏無負擔。

2.刷屏速率高，輕松實現100幀以上幀率。

3.單芯片實現二合一功能：主控MCU+彩屏驅動。

4.單路SPI可實現刷屏功能，減少外部引腳數量，降低成本。

MCU資源

PT32L002/PT32L012：1路硬件SPI，其同步模式下速度24MHz，可用于驅動彩屏，無DMA，超低功耗，具有超高性價比。

02硬件架構：巧妙的“直推”設計

在傳統的屏驅方案中，CPU往往需要頻繁介入數據搬運，占用大量運算資源。澎湃微方案的核心優勢在于星鏈技術。

核心原理

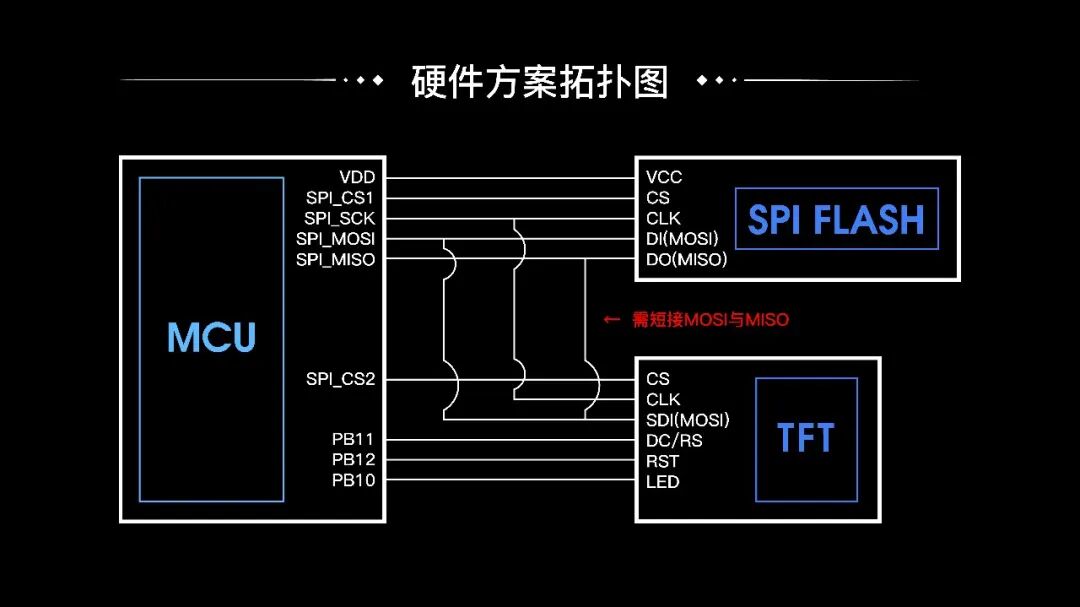

通過硬件電路將MISO與MOSI短接，并將圖像數據預存至外部SPI FLASH。

在程序中配置好地址后，啟動TFT彩屏驅動加速模塊。此時，MCU直接發送Clock給FLASH，圖像數據無需經過CPU中轉，自動從SPI FLASH“推”送到TFT屏顯示。這種“直推”機制解除CPU占用，保證了高刷新率。

03圖像素材處理：從GIF到BIN

流暢的動畫離不開規范的數據準備。工程師可以遵循以下三步法：

素材分離：使用工具將GIF動畫分解為離散的BMP/JPG單幀圖片。

取模轉換：利用 Img2Lcd.exe對圖片進行取模，生成BIN文件燒錄到SPI FLASH內，常用于單圖制作。

多圖制作：取模生成多個BIN文件后，將其通過UBIN.exe工具合成一個BIN文件然后燒錄到SPI FLASH內。

小貼士

澎湃微提供示例 rocket.bin 文件

開發者可直接燒錄用于演示動畫效果

04軟件實現：三步點亮彩屏

有了硬件基礎和素材，軟件端的實現路徑清晰明了：

屏幕初始化：根據屏廠提供的驅動代碼，修改初始化參數，把屏幕點亮。

映射配置：在例程中修改圖片張數及對應在FLASH中的偏移地址。

函數調用：調用刷屏函數，實現從SPI FLASH對應地址獲取圖像數據，并顯示到TFT屏上。

05開發技巧：MISO/MOSI沖突處理

由于硬件上短接了MISO和MOSI，當MCU需要主動讀取FLASH時，需要進行邏輯切換：

讀取FLASH時：發送命令后，暫時禁掉MOSI的數字復用功能，將其切換為浮空輸入狀態，通過控制硬件直接發送SCK讀FLASH數據。

刷屏?xí)r：開啟MOSI管腳數字復用功能，把IO口恢復為MOSI模式。

06性能優化與驗證

在開發后期，針對大分辨率屏幕，建議進行以下優化：

性能調優：檢查時鐘頻率，確保刷新率達到預期，無閃爍、無撕裂。

兼容性測試：在不同溫度及電磁環境下驗證顯示穩定性。

系統集成：采用輕量化UI架構，避免冗余繪制，利用節省下來的CPU算力處理傳感器數據或通訊協議。

以下是我們的應用開發視頻PT32L002/L012澎湃微助力，讓開發更簡單

為了幫助工程師快速上手，澎湃微提供“保姆式”技術支持：

全系Demo：驅動Demo已全部調試完成，并經過量產驗證。

參考資料：提供應用筆記、驅動Demo、原理圖、圖片取模工具和教程、示例動畫BIN文件、BIN文件合并工具及GIF合成工具。

縮短周期：硬件級加速方案可大幅縮短開發周期，提升產品競爭力。

想要獲取相關技術手冊、示例代碼或領取開發板

歡迎聯系澎湃微各銷售辦公室及授權代理商。我們將協助您從方案選型到快速量產，全程保駕護航!
