在傳統的工業自動化金字塔中，現場層（傳感器、執行器）與控制層（PLC）之間長期被各種封閉、低速的現場總線（如Profibus、CAN、IO-Link等）所割裂。
這種架構導致了布線復雜、協議轉換成本高昂、數據孤島林立，嚴重制約了工業物聯網（IIoT）和工業4.0所倡導的數據透明化與云端協同。

單對以太網（Single Pair Ethernet, SPE，單對雙絞線以太網）的誕生，正是為了終結這一局面。它旨在將以太網的強大、開放和高速特性，通過一種前所未有的精簡方式——僅用一對雙絞線——延伸到每一個最微小的現場設備。而作為這一技術物理承載的核心，SPE 連接器，憑借其標準化、高性能和工業級設計，正成為構建下一代全IP化工廠網絡的基石。

一、結構介紹（從外到內）

1.金屬屏蔽外殼（最外層）

材質：
不銹鋼 / 鋅合金鍍鎳，表面啞光處理

作用：提供 360°連續電磁屏蔽，抑制 EMI；作為機械支撐，增強抗振動 / 沖擊能力；與插頭的金屬屏蔽殼形成金屬對金屬接觸，保證屏蔽連續性；底部有4個金屬焊腳，用于焊接到 PCB 地平面，實現可靠接地

2.絕緣本體（Insulator）

材質：高溫工程塑料（如 PA66、PPS），UL94V-0 阻燃等級，正面為標準配合面，有兩個插孔開口，與插頭插針一一對應

3.接觸件（Contacts）

2個（差分對，A/B線）

材質：銅合金（如黃銅），接觸區鍍金，尾部鍍錫

作用：傳輸高速差分信號、承載 PoDL電流

4.PCB安裝

4個金屬屏蔽殼焊腳：焊接到 PCB 地平面，實現屏蔽接地

2個接觸件焊腳：焊接到PCB信號層，傳輸差分信號

作用：與插頭的鎖定臂配合，形成機械鎖定，防止意外脫落；屏蔽版通常帶有增強型鎖定裝置，保證屏蔽接觸不失效

二、分類

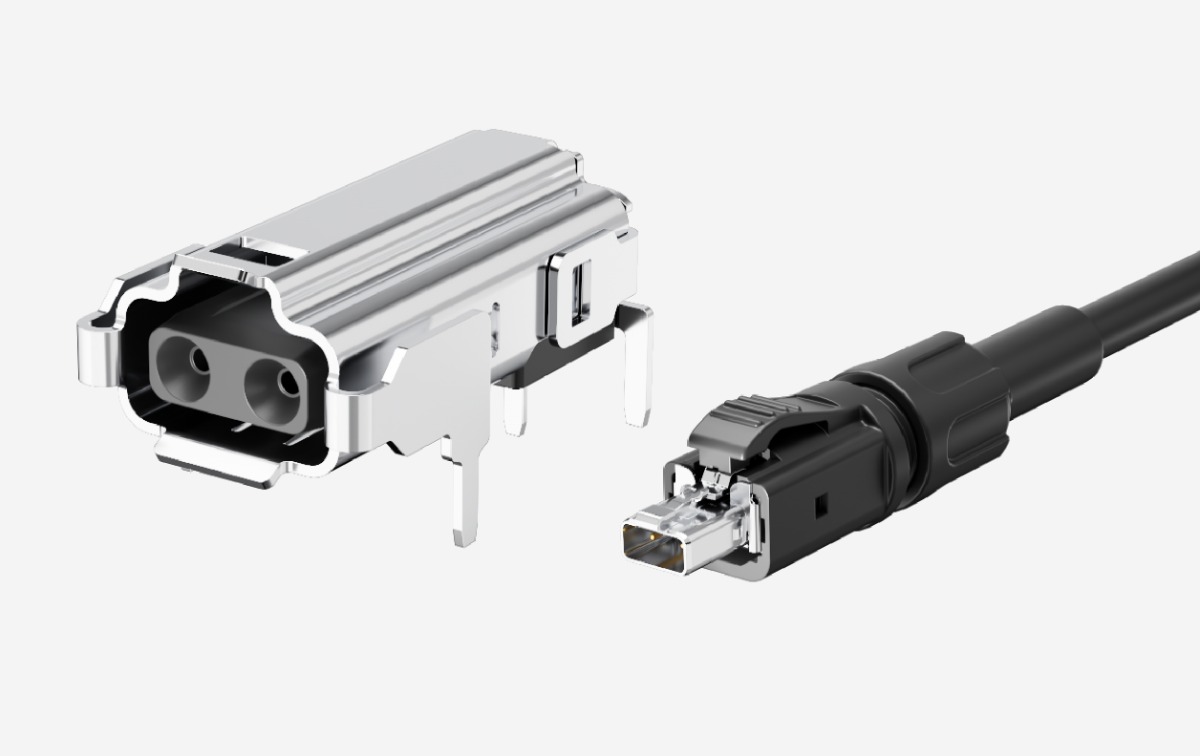

1.臥式SPE IP20 PCB 插座
這是目前工業 SPE 應用中最主流的形態
結構特征：連接器主體貼在 PCB 表面，引腳與 PCB 平行，適合空間受限的板邊走線。

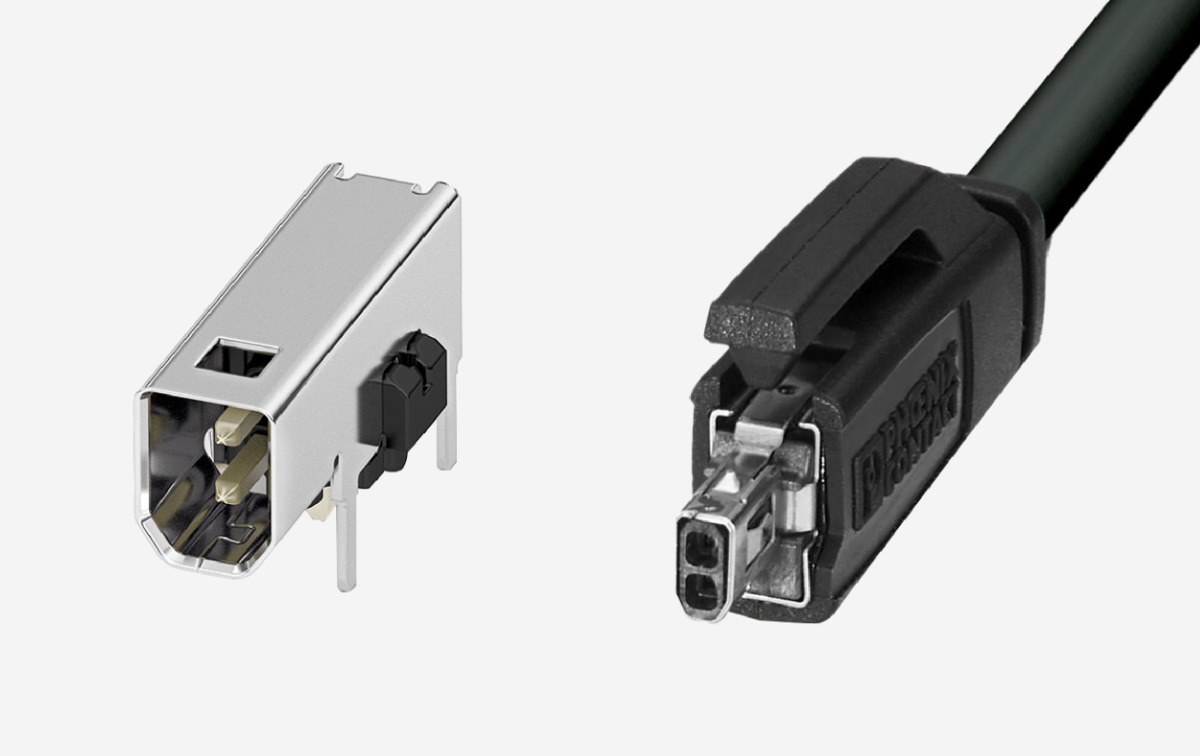

2.立式（Vertical / 垂直）SPE IP20 PCB 插座
結構特征：連接器主體直立于 PCB 之上，引腳與PCB垂直，適合需要承受頻繁插拔或線纜垂直走線的場景。

優勢：

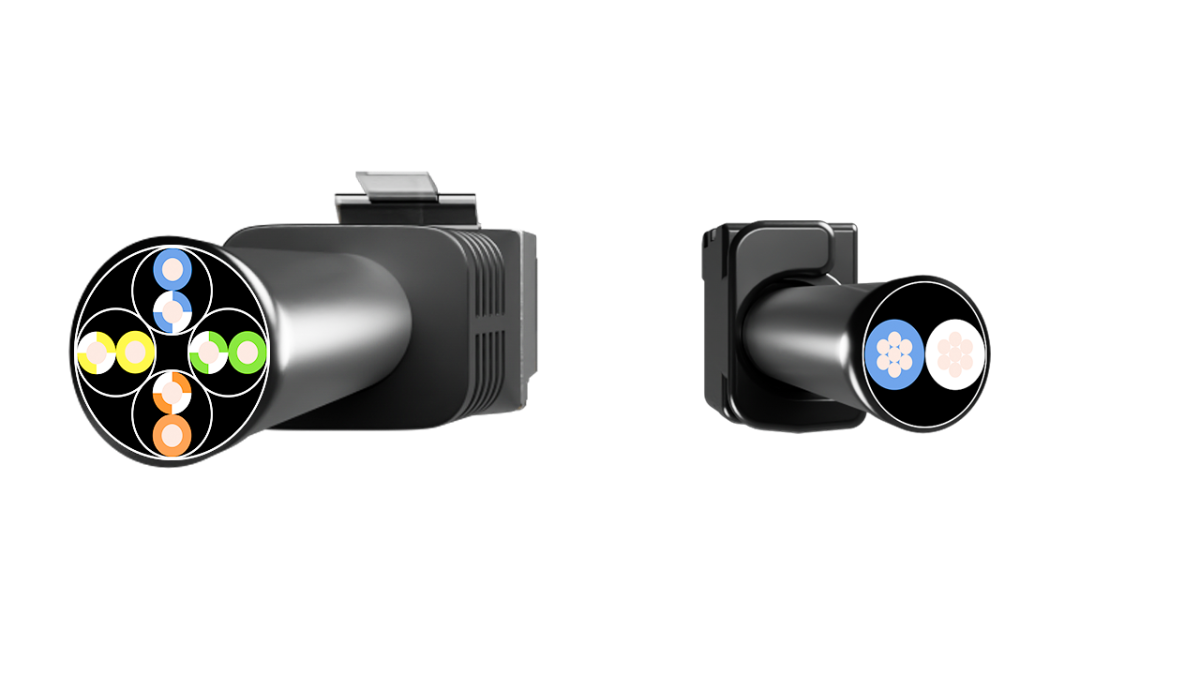

1.與2對和4對布線相比，單對電纜可降低成本、重量和空間需求。

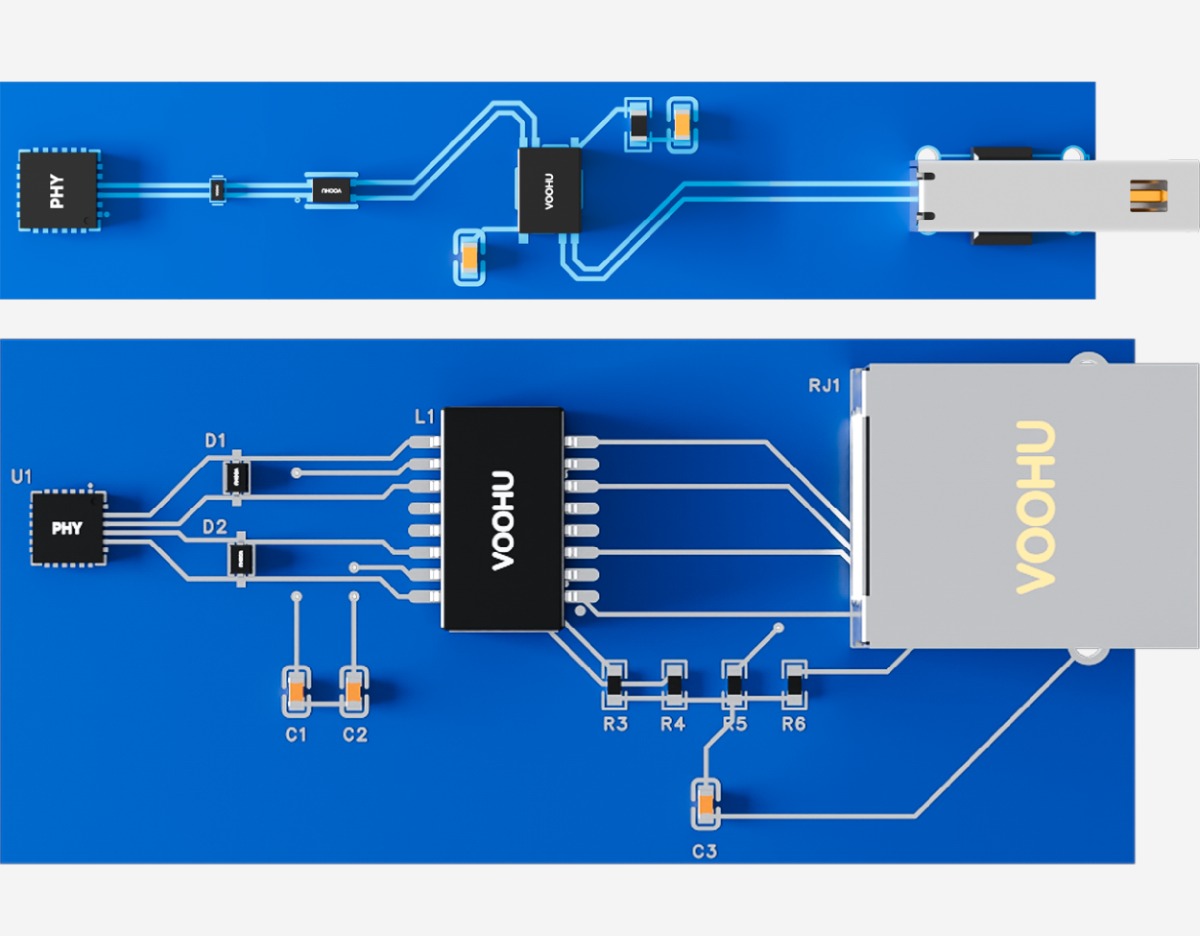

2.湊型設計，節省空間。由于僅使用一對導線，因此減少了電路中被動元件的數量。相比RJ45而言，可節省70%的電路板面積。

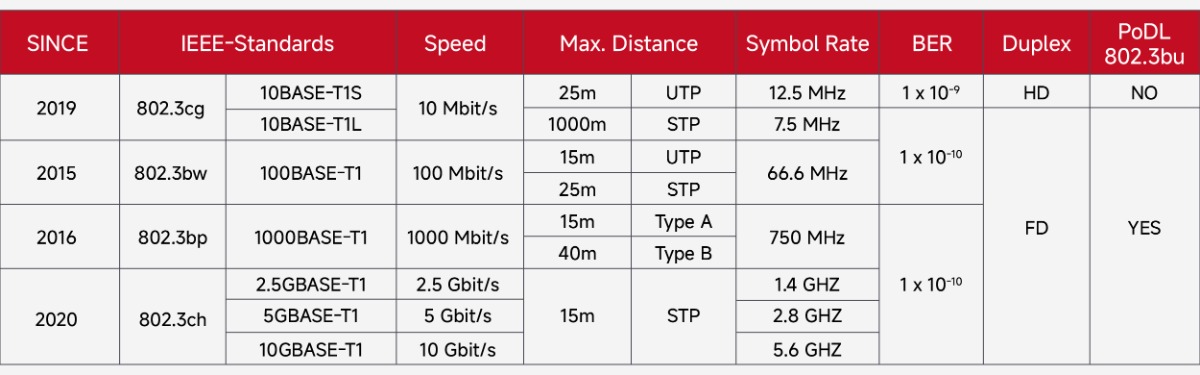

3.支持網段長40米、數據速率為1Gb/s，以及1千米、數據速率為10Mb/s的以太網協議。

4.支持PoDL，最長電纜長度為1千米，無信號衰減。PoDL是一種非常緊湊的連接方式，它僅需使用兩根信號線便可實現電力和數據的一體化。這一技術已在IEEE802.3bu中得到標準化。
它能夠支持大量未來所需的新型應用，實現更小、更輕的連接解決方案。
目前，PoDL的定義適用于點對點連接，其中一側為電源供應端，稱為“電源供應設備”(PSE)，而另一側則為“受電設備”(PD)。
當電力被注入或從數據線上斷開時，不應影響數據傳輸。

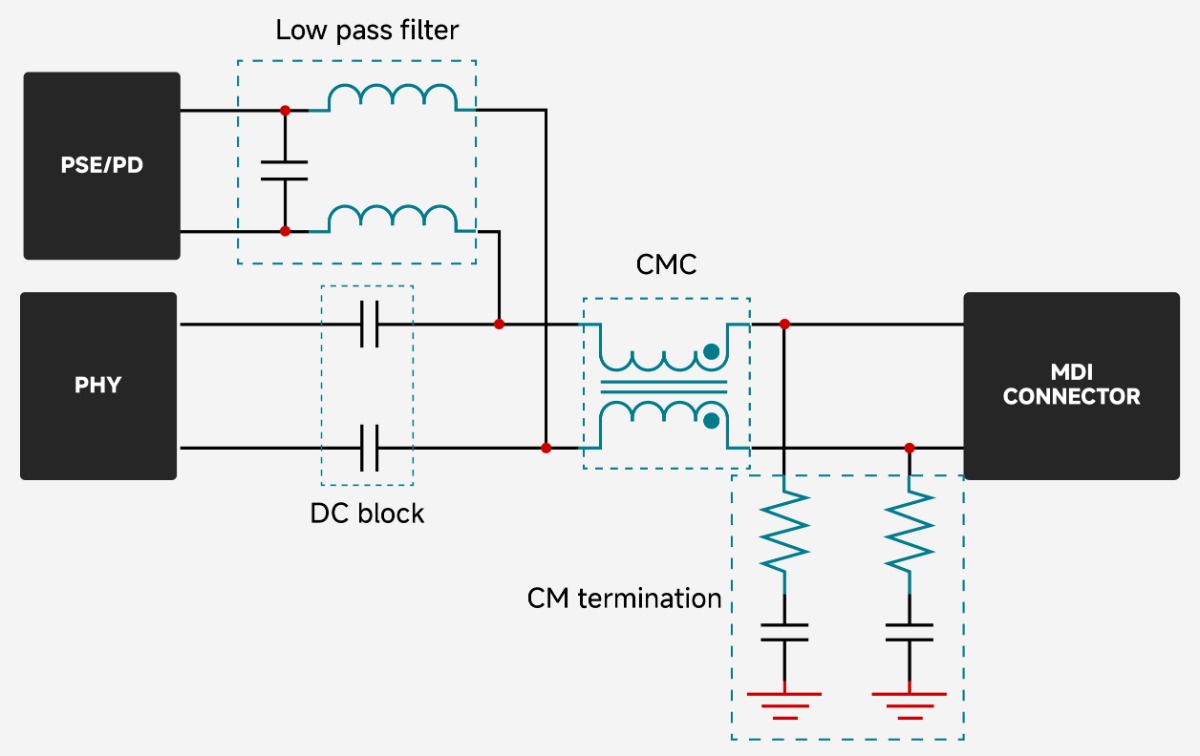

一種可用于連接PHY芯片和電源至數據線的典型電路結構如圖所示。
SPE的基本電路設計需配備共模流器(CMC)以及共模節點端接裝置以抑制共模噪聲，并需配置直流阻隔電容。
電源線可通過添加低通濾波器或僅在PSE或PD與數據線之間串聯電感器的方式與SPE線路相連，以避免干擾數據信號。

VOOHU是國內連接器廠商中的佼佼者，快捷的交期/一站式采購/技術支持/提供樣/品專業成熟。您只需提出最終的應用需求及預算，VOOHU即可提供完整的一站式解決方案，為您的產品研發助力

應用場景：
1.工業物聯網（IIoT）應用

智能傳感器網絡：溫度、壓力、流量傳感器直接以太網連接

分布式IO系統：遠程IO模塊通過SPE連接主控制器

機器視覺集成：工業相機直接輸出以太網視頻流

預測性維護：振動傳感器實時數據傳輸分析

2 工廠自動化應用

機器人工作站：機器人控制器與末端工具的連接

輸送線系統：分布式電機驅動器的網絡連接

質量檢測站：多種檢測設備的集中數據采集

AGV通信：自動導引車的實時控制與監控

3.醫療設備領域：

醫療影像設備的內部連接

患者監護儀的網絡集成

實驗室自動化設備通信

4.交通與建筑領域：

智能交通監控系統

樓宇自動化控制網絡

電梯控制系統通信

常見問題解答（FAQ）

1：什么是單對以太網（SPE）連接器？沃虎電子在這方面有哪些解決方案？

單對以太網（SPE）連接器是一種僅需一對雙絞線即可實現高速以太網通信的工業連接器，將以太網的開放性和高帶寬延伸到傳感器和執行器等現場設備。

VOOHU提供完整的SPE解決方案，其設計完全符合IEEE 802.3信號要求，同時滿足1.5 kV隔離以太網安全標準（IEC 62368-1）。

本SPE方案支持10BASE-T1和100BASE-T1標準，信號穩定性可達1000米，布局簡潔緊湊，是工業物聯網和全IP化工廠網絡的核心組件

2：SPE連接器的主要結構有哪些特點？

SPE連接器采用工業級設計，由以下核心部分組成：

金屬屏蔽外殼：采用不銹鋼/鋅合金鍍鎳，提供360°連續電磁屏蔽，抑制EMI，增強抗振動沖擊能力。

絕緣本體：高溫工程塑料（PA66、PPS），UL94V-0阻燃等級。

接觸件：兩個差分信號接觸件，銅合金基材，接觸區鍍金，支持高速差分信號傳輸和PoDL（數據線供電）。

電路保護：沃虎方案集成TVS陣列（ESD防護最高15 kV）、共模電感（噪聲衰減）和自耦變壓器（隔離電壓1.5 kV），確保接口可靠性。

3：SPE連接器適用于哪些應用場景？

SPE連接器廣泛應用于以下領域：

工業物聯網：智能傳感器網絡（溫度、壓力、流量傳感器直接以太網連接）、分布式IO系統、機器視覺集成、預測性維護。

工廠自動化：機器人工作站、輸送線系統、質量檢測站、AGV實時控制與監控。

醫療設備：醫療影像設備內部連接、患者監護儀網絡集成、實驗室自動化設備通信。

交通與建筑：智能交通監控系統、樓宇自動化控制網絡、電梯控制系統通信。

過程自動化：化工防爆區通過SPE+隔離柵實現Ex ia認證，替代傳統4-20mA方案。

能源物聯網：油田井場傳感器通過10BASE-T1L回傳壓力數據，千米級傳輸減少中繼器部署

4：SPE連接器有哪些安裝方式？相比傳統RJ45有何優勢？

SPE連接器主要有臥式（Horizontal）和立式（Vertical）兩種PCB安裝形式，適應不同空間布局需求。

相比傳統RJ45，沃虎SPE連接器具有以下顯著優勢：

體積更?。?/strong>
