圣邦微電子推出SGMM2042及SGMM2043，輸入電壓范圍2.4V至5.5V，低輸出電壓紋波，支持4A輸出電流的同步降壓電源模塊。器件適用于光模塊、電池供電設備、PLC（可編程邏輯控制器）以及其他超小尺寸的降壓供電應用場景。

SGMM2042是一款高集成度的高頻降壓電源模塊，采用2mm×2.5mm×1.27mm的10引腳EMSIP封裝，可在2.4V至5.5V輸入電壓范圍下提供3A持續輸出電流與4A峰值電流，具備小型化、高效率、低輸出電壓紋波特性。

該產品分為兩個版本，適配不同場景需求：SGMM2042A支持PSM省電模式，典型靜態電流僅5.7μA，在輕載與超輕載條件下依然保持高效率，有效延長電池供電設備的待機時間；SGMM2042B支持強制PWM模式，可大幅降低輸出電壓紋波峰峰值，在PWM模式下，開關頻率標稱2.2MHz，供電更穩定、噪聲更低。

SGMM2042將同步降壓轉換器和電感集成于一體，極大地減少了外部元件數量，有效節省電路板空間并簡化系統設計。憑借其自適應滯回控制和AHP-COT架構，SGMM2042具備出色的負載瞬態響應與高精度的輸出電壓調節能力。此外，模塊內置1.4ms軟啟動功能，可有效抑制啟動過程中的浪涌電流。EN及PG引腳支持順序配置，為系統設計帶來更高的靈活性。

在保護功能方面，SGMM2042具備周期性電流限制、打嗝模式短路保護以及過熱關斷機制。當功率耗散過大時，模塊自動關斷，并在溫度恢復后重新啟動，確保系統可靠運行。

為滿足多樣化的應用需求，圣邦微電子同步推出SGMM2043系列同步降壓電源模塊，連同SGMM2042，提供兩種符合環保理念的EMSIP封裝選擇：SGMM2042采用2mm × 2.5mm × 1.27mm的10引腳封裝，SGMM2043則采用2.5mm × 2.5mm × 1.27mm的14引腳封裝。兩者性能與功能保持一致，外形緊湊、易于集成，都是兼具高效、高可靠性與易用性的高頻電源解決方案。

圖1 SGMM2042引腳圖

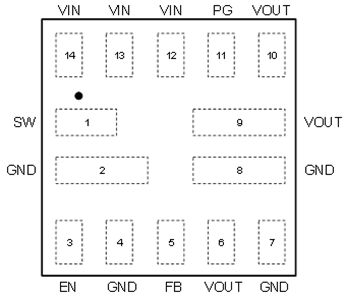

圖2 SGMM2043引腳圖

圖3 SGMM2042/3典型應用電路
