一、問題簡介
客戶使用KT1404C的sop16封裝的mp3語音芯片設計的板子，發現板子每次上電，都會有 po 聲，爆破聲，這個該如何處理。不出現這個爆破聲或者popo聲

二、問題詳細說明

客戶的原理圖如下：

可以看到產生爆破聲的原因是：
1、功放芯片U503=HA2018音頻功放芯片是長期打開的，其中HAA2018芯片【U503】的第一腳是功放的使能腳，拉低=開啟功放，拉高3.3V-5V是關閉功放

2、然后KT404C的芯片上電的時候，dac輸出腳充放電，不可避免的產生一個沖擊聲。而我們常規的應用12腳=BUSY就是用來干這個事情的，播放輸出低，空閑輸出高
3、這樣剛好起到開關功放的作用，目的也是為了處理好開機的爆破聲

再結合上面的原理圖，優化建議如下：
1、建議功放2腳的電容C505改為104 ，這個的作用是加快功放開啟和關閉的時間，減小是加快
2、建議功放4腳的電容C506改為104，電容改小，就降低了dac的po聲大小
==》這兩點的壞處，就是影響了音頻的低音效果而已，權衡去取舍吧
三、最后的總結以及擴展
其實在硬件設置中，對于音頻類的產品，這種問題非常的常見，其他語音芯片的使用，也可以按照這種思路去解決問題
1、只要是音頻芯片在上電和斷電的時候，dac輸出就很容易產生沖擊波，因為dac模塊需要充電和放電，如果加了功放，這個聲音就會被放大
2、很多播放器直接戒3.5的耳機，使用沒有開機的爆破聲，原因有兩種

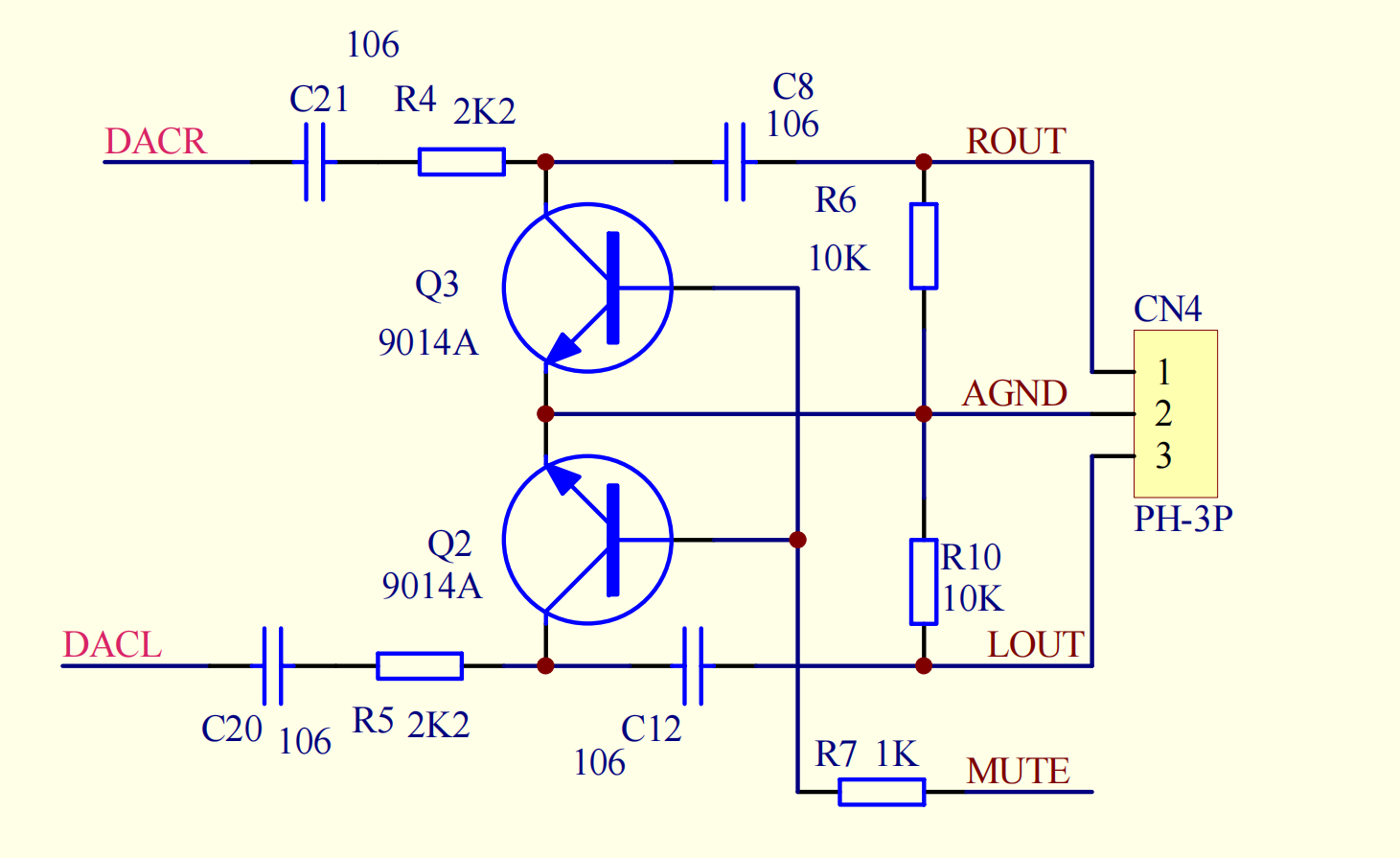

第一種，內置了三極管dac控制開關電路，如下圖：

第二種，增加了耳放芯片，也就是小功率放大器芯片

核心的邏輯就是不讓用戶聽到這個爆破聲而已了。
