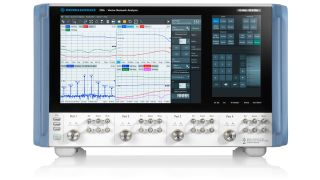

R&S?ZNA 矢量網絡分析儀可以在真實工作條件下執行大功率放大器測試。

外部大功率測試設置示例：使用 R&S?ZNA 矢量網絡分析儀的直接通道接入選件與信號源和接收機步進衰減器。
您的任務
測量放大器的特性是一個復雜的難題，將測試設備的性能推向極限。全面評估放大器的性能涉及不同的測試參數和設置，要求測試設備要非常靈活耐用。挑戰來源于以下幾個方面：
處理大功率電平，支持外部大功率測試設置
確保功率電平穩定并補償漂移
提供多個載波以進行互調測試，包括 Hot S22 熱態測試
在脈沖條件下進行測量
羅德與施瓦茨解決方案
R&S?ZNA 矢量網絡分析儀配有可靈活配置的硬件架構、每端口信號源概念和各種軟件應用，是適合大功率測試的功能強大的一體化解決方案：
配備直接通道接入選件與信號源和接收機步進衰減器時，R&S?ZNA 支持單獨的外部大功率測試設置（通常帶有正向和反向外部前置放大器、大功率耦合器、固定衰減器和環行器）
基于自動電平控制 (ALC) 的 100 dB 功率掃描范圍和高線性度接收機確保高精度測試
從測試設置獲取參考信號（通常在前置放大器之后或在被測設備輸出端），確保平坦的電平，并且可以在非常短的控制時間內進行調整。

R&S?ZNA 矢量網絡分析儀
特性和優勢
多達四個可獨立配置的內部直接數字合成 (DDS) 信號源和一個內部合路器，能夠全速執行互調測試（無需外部信號源），確保靈活配置，并在放大器工作條件下執行 S22測量（“Hot S22”測試）
獨特的 100 dB 功率掃描范圍、衰減器和壓縮點功能，可以在寬功率范圍內進行壓縮評估，包括實時壓縮點評估
數字自動電平控制 (ALC) 覆蓋完整的 100 dB 功率掃描范圍，支持任意參考信號接入（即使在外部升壓放大器之后），確保使用外部前置放大器時也能提供準確穩定的激勵功率
掃描模式組合，支持幅度和頻率偏移掃描測量，包括 AM/AM 和 AM/PM 測試
控制外部電源裝置，可以執行功率附加效率 (PAE) 測試
四個集成式脈沖調制器和脈沖包絡測試選件，支持大功率脈內點測試和脈沖包絡分析
擴展
除了上述設置和測量參數外，還可以搭配合作伙伴的系統進行擴展，例如執行晶圓上芯片特性測量、不匹配放大器的阻抗調諧、有源/混合諧波負載牽引測試和噪聲系數/噪聲參數測試。
總結
R&S?ZNA 采用可配置的硬件架構，支持用戶量身設計的個性化大功率測試設置。分析儀提供基于 ALC 的 100 dB 電子功率掃描范圍和出色的線性度規格，確保結果高度精確和可靠。搭配 Focus Microwaves 和 Maury Microwave 等業內頂尖合作伙伴的系統，可執行晶圓上測試并擴展更多功能。
