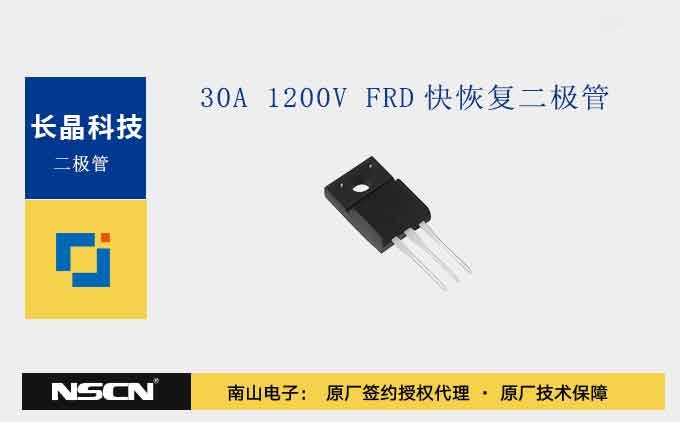

MURF30H120是長晶科技推出的一款高性能超快恢復二極管（Ultra-Fast Recovery Diode），專為不間斷電源（UPS）等高功率應用場景設計。該產品采用先進的芯片制造工藝和TO-220F-2L封裝形式，在高壓、大電流工作條件下展現出卓越的性能表現。長晶科技授權代理商南山電子介紹一下長晶MURF30H120超快恢復二極管在不間斷電源UPS上的應用。

關鍵參數規格

MURF30H120在UPS中的典型應用

1. PFC升壓電路（功率因數校正）

在UPS的前級PFC電路中，MURF30H120作為升壓二極管使用：

電路拓撲： Boost變換器

工作模式： 連續導通模式（CCM）或臨界導通模式（CRM）

技術優勢：

- 1200V高耐壓：輕松應對380V交流輸入整流后的高壓直流母線（約540VDC），并留足電壓裕量應對電網浪涌

- 30A大電流：支持3kVA-10kVA功率等級的UPS設計

- 超快恢復特性：極短的反向恢復時間顯著降低PFC開關管的開通損耗

- 低反向漏電流：高溫下10μA的IR值確保待機功耗最小化

效率提升： 相比普通快恢復二極管，MURF30H120可將PFC級效率提升1-2個百分點，在10kW功率等級下意味著減少100-200W的損耗。

2. 電池充放電管理

在UPS的電池管理單元中，MURF30H120用于：

充電回路： 作為防反接二極管或整流元件

放電回路： 防止電流倒灌，保護電池組

設計要點：

- 電池電壓范圍通常為192V-240V（16-20節鉛酸電池串聯）

- 1200V耐壓為電池過充保護提供充足余量

- TO-220F-2L封裝可直接安裝在散熱器上，處理充電過程中的熱耗散

3. 逆變器輸出整流

在部分UPS拓撲（如雙變換在線式UPS）中，MURF30H120可用于：

輸出隔離： 防止市電與逆變輸出之間的相互干擾

旁路切換： 在靜態旁路開關中提供快速、可靠的電流路徑

TO-220F-2L封裝的熱管理優勢

TO-220F-2L（Fullpak）封裝采用全塑封絕緣結構：

絕緣性能：

- 封裝本體與散熱片之間無需額外絕緣墊片

- 簡化裝配工藝，降低熱阻

- 提高系統絕緣可靠性

散熱設計：

- 金屬散熱片與芯片直接熱耦合

- 典型結到殼熱阻（RthJC）約1.5-2.0°C/W

- 配合適當散熱器可支持30A滿電流連續工作

安裝便利性：

- 標準TO-220安裝孔距

- 兼容自動化插件和波峰焊工藝

- 2引腳設計簡化PCB布局
