在高端信號處理領域，“全國產化”早已從政策導向，變成發燒友、工程師們的核心追求——不僅要擺脫對進口芯片的依賴，更要實現“選型有依據、搭建能落地、調研有方向”。CPCIe507 6U CPCIe板卡作為全國產解決方案的標桿，其核心選型（長城銀河FT-M6678N DSP、復旦微JFM7VX690T36 FPGA）、開發環境搭建，以及適配初學者的調研路徑，都值得細細拆解。更關鍵的是，芯片與板卡在實際使用中的各類問題、易忽略的技術細節，直接決定實操成功率，也是發燒友折騰的核心重點、初學者入門的關鍵卡點。今天我們就從“選型邏輯→環境實操→調研指南”三個維度，結合芯片與板卡使用的核心問題、技術細節，手把手帶大家吃透這款國產板卡的核心價值，無論是發燒友折騰實操，還是初學者入門調研，都能找到精準參考。

一、全國產核心器件選型：為什么是DSP6678（FT-M6678N）+ FPGA690T（JFM7VX690T36）

對發燒友和初學者而言，選型的核心痛點的是“國產替代是否靠譜”“性能能否匹配需求”“上手難度是否可控”，更要考慮“使用過程中是否易出問題”“技術細節是否便于調試優化”。CPCIe507的選型沒有盲目追求“堆料”，而是基于“國產化純度、性能適配性、生態成熟度、使用易用性”四大核心，最終選定長城銀河FT-M6678N（國產DSP6678）與復旦微JFM7VX690T36（國產FPGA690T）的組合，每一步選型都有明確的邏輯支撐，更貼合國內開發者的實操需求，同時規避了同類國產芯片使用中的常見痛點。

（一）國產DSP選型：長城銀河FT-M6678N（國產DSP6678）—— 信號處理的“國產尖刀”，兼顧性能與易用性

在DSP領域，TI的TMS320C6678曾是高端信號處理的“標桿”，而長城銀河FT-M6678N作為其全國產替代型號，不僅實現了“引腳兼容、功能對標”，更在國產化適配、穩定性上做了優化，同時解決了同類國產DSP使用中的“驅動兼容差、調試難度高、核間調度易出錯”等問題，是發燒友入門國產DSP的最優選擇之一，選型邏輯可從“替代優勢、性能適配、實操友好度、使用問題規避”四個層面拆解。

1. 選型核心依據：國產替代的“無縫銜接”，降低上手門檻，減少使用故障

對初學者和發燒友而言，最擔心的就是“國產芯片生態不完善、開發工具不兼容”，更怕“使用中頻繁出現驅動報錯、程序無法運行”，而FT-M6678N完美解決了這一痛點：它完全對標TI C6678的多核架構，引腳定義、核心功能基本一致，意味著熟悉TI C6678開發的開發者，可快速遷移至國產平臺，無需重新學習全新的架構邏輯，遷移過程中不會出現“程序移植后無法運行、功能異?！钡葐栴}。

更關鍵的是，其開發工具可沿用大家熟悉的CCS5.5/6.0，僅需安裝專屬支持包（M66支持包，通常包含在“FT-M6678手冊及交付物”文件夾內，附帶詳細安裝說明），即可實現無縫適配，大幅降低選型后的學習成本和開發成本。這里補充一個易忽略的技術細節：安裝支持包時，需確保CCS工具關閉，且安裝路徑與CCS安裝路徑一致，否則會出現“支持包安裝成功但無法識別芯片”的問題，初學者極易踩坑；同時，支持包安裝后需重啟CCS，否則仿真器無法正常連接DSP。

同時，作為長城銀河自主研發的多核DSP，F(xiàn)T-M6678N實現了100%國產化，從芯片設計、制造到封裝，均無任何進口環節，徹底擺脫“卡脖子”風險——這對追求“自主可控”的發燒友而言，是核心吸引力，也是區別于進口DSP的核心優勢。更重要的是，其芯片封裝采用軍工級標準，抗干擾能力強，避免了同類國產DSP“易受電磁干擾、運行不穩定”的問題，適合戶外、工業現場等復雜場景使用。

2. 性能選型適配：精準匹配三大核心場景，不做“冗余堆料”，規避使用瓶頸

CPCIe507搭載的FT-M6678N，并非盲目追求高性能，而是精準匹配數字信號處理、雷達信號處理、無線電通信三大核心場景，性能參數與場景需求高度契合，同時規避了使用中的性能瓶頸問題，這也是選型的核心邏輯之一：

核心算力：采用8核異構架構，主頻可達1.2GHz，每核支持單精度/雙精度浮點運算，算力可達96GFLOPS，完全滿足雷達回波解析、信號濾波、協議解析等實時性需求，相比單核DSP，運算效率提升3倍以上，無需額外擴展芯片即可完成復雜信號處理任務。這里補充技術細節：實際使用中，若需滿負荷運行，需合理分配核間任務，避免單核心過載——初學者易出現“所有任務分配給單個核心”的問題，導致DSP運行卡頓、程序崩潰，建議通過OpenMP進行核間任務調度，每核負載控制在70%以內，確保運行穩定；

存儲配置：搭配1組64bit位寬、2GB容量、1333MT/s速率的DDR3內存，可實現海量信號數據的實時緩存，避免因內存不足導致的數據丟包；同時配備32MB SPI Flash，用于固件存儲和快速啟動，適配野外、高空等難以維護場景的“免現場運維”需求。使用中的核心問題的：DDR3內存易出現“讀寫錯誤、數據丟失”，尤其是在寬溫環境下，需在程序中添加內存校驗代碼，定期對內存數據進行校驗，避免因內存異常導致的運算誤差；SPI Flash使用時需注意“燒錄固件時電壓穩定”，否則會出現“固件燒錄失敗、Flash損壞”，建議燒錄時關閉其他占用電源的設備，確保12V供電穩定；

加載方式：采用EMIF BOOT加載方式，不僅保障了-40℃極端低溫下的穩定啟動，還支持固件遠程升級，對初學者而言，無需復雜的燒錄設備，即可完成程序更新，實操門檻更低。技術細節補充：EMIF BOOT加載時，需確保EMIF接口時序匹配，否則會出現“啟動失敗、固件加載異?！保鯇W者可參考廠商提供的時序約束模板，嚴格按照模板配置時序參數；遠程升級時，需確保網絡鏈路穩定，避免升級過程中斷電、斷網，否則會導致DSP無法正常啟動，建議升級前備份原有固件，便于故障恢復；

適配優化：針對國產場景，F(xiàn)T-M6678N取消了進口DSP的包加速器，轉而采用OpenMP替代，在TI的omp庫基礎上移植了多核軟件隊列，實現核間任務信息的高效交互，替代MC navigator的硬件隊列管理子系統，更貼合國內開發者的編程習慣，也降低了算法優化的難度。使用中的常見問題：OpenMP配置不當會出現“核間通信卡頓、任務調度異?！?，建議初學者先使用廠商提供的OpenMP示例程序，熟悉配置方法后再進行自定義優化，避免盲目修改參數導致的故障。

3. 發燒友&初學者選型加分項：生態成熟，資料可查，問題可解，故障易排查

對初學者而言，選型的關鍵的是“有資料、有社區、能答疑”，更重要的是“使用中出現問題能快速排查”；對發燒友而言，“故障排查便捷性、可優化空間”是核心需求。FT-M6678N作為國內應用廣泛的國產DSP，生態已經相對成熟：網上有大量的開發博客、實操教程（如CSDN上的FT-M6678開發系列文章），詳細講解環境搭建、驅動替換、程序調試等細節，更有大量發燒友分享的使用問題及解決方案，比如“EMIF BOOT啟動失敗排查方法”“OpenMP核間調度異常解決技巧”等。

同時，廠商提供完整的技術手冊、驅動包、示例程序，甚至有專屬技術支持，避免初學者陷入“選型后無資料可查、無問題可解”的困境。此外，其仿真器可選用銀河飛騰專用的FT-EMU560，兼容性強，調試穩定性高，適合發燒友折騰各類自定義算法；更重要的是，F(xiàn)T-EMU560支持“在線調試、故障定位”，可快速排查DSP運行中的程序錯誤、硬件故障，比如通過仿真器查看核間任務運行狀態、內存數據變化，精準定位問題所在。

（二）國產FPGA選型：復旦微JFM7VX690T36（國產FPGA690T）—— 并行計算與全局控制的“國產核心”，破解使用痛點

FPGA的選型核心是“邏輯資源、接口兼容性、開發工具友好度”，更要考慮“使用中的時序穩定性、邏輯調試難度、接口適配問題”。復旦微JFM7VX690T36（簡稱FPGA690T）作為Xilinx V7-690T的國產替代型號，不僅實現了性能對標，更在國產化適配、接口兼容性上做了優化，同時破解了同類國產FPGA“時序不穩定、接口適配復雜、邏輯鎖死難恢復”等使用痛點，是高端場景下國產FPGA的優選，其選型邏輯同樣貼合發燒友和初學者的需求。

1. 選型核心依據：對標進口，兼容開源，降低遷移成本，減少使用故障

發燒友和初學者大多熟悉Xilinx V7系列FPGA的開發邏輯，而復旦微JFM7VX690T36與Xilinx V7-690T完全兼容——這意味著，基于Xilinx V7-690T開發的邏輯代碼、IP核，可直接遷移至JFM7VX690T36，無需重新編寫，大幅降低開發遷移成本，同時避免了“代碼遷移后邏輯異常、功能無法實現”的問題，這是同類國產FPGA難以比擬的優勢。

更值得一提的是，由于Corundum開源項目支持Xilinx V7-690T系列，而JFM7VX690T36與其兼容，發燒友可基于Corundum做網卡開發等實操項目，豐富實操場景。這里補充技術細節：代碼遷移時，需注意“IP核版本兼容”，若Xilinx V7的IP核版本過高，遷移至JFM7VX690T36后可能出現“編譯失敗”，建議將IP核版本降至兼容范圍（通常為Vivado 2018.3及以下），或使用復旦微Procise工具自帶的IP核替代。

作為復旦微自主研發的高端FPGA，JFM7VX690T36采用28nm工藝，是國內技術較為領先的千萬門級FPGA芯片，實現了100%國產化，芯片的穩定性、抗干擾性經過了軍工級場景的驗證，適合發燒友折騰極端環境下的實操測試，也適合初學者搭建穩定的開發平臺。此外，復旦微推出了自主研發的全流程EDA設計工具Procise，界面友好、簡單易用，同時也支持主流的第三方設計驗證工具接口，適配不同開發者的使用習慣；更重要的是，Procise工具自帶“故障排查功能”，可快速定位邏輯編譯、時序約束中的問題，降低調試難度，避免初學者因調試困難放棄實操。

2. 性能選型適配：并行算力+全局控制，兼顧性能與實操性，規避使用瓶頸

CPCIe507選用JFM7VX690T36，核心是其“并行計算能力+全局控制能力”的雙重優勢，完美匹配DSP的協同需求，同時適配三大核心應用場景，性能參數無冗余、無短板，更規避了使用中的各類瓶頸問題：

邏輯資源：擁有230K+邏輯單元，支持大規模并行計算，可輕松實現雷達信號的并行濾波、高速數據的實時處理，以及自定義邏輯的迭代優化——對發燒友而言，充足的邏輯資源意味著可自由搭建復雜的硬件邏輯，實現個性化的算法需求。使用中的核心問題：邏輯資源分配不當會出現“編譯失敗、時序違規”，初學者易出現“盲目占用邏輯資源”的問題，建議在設計邏輯時，合理規劃資源分配，優先使用IP核資源，避免重復編寫邏輯代碼，同時定期查看資源占用情況，確保邏輯資源充足；

存儲配置：搭配1組64bit位寬、2GB容量、1333MT/s速率的DDR3內存，與DSP的存儲配置保持一致，可實現DSP與FPGA之間的數據高速交互，避免因存儲速率不匹配導致的瓶頸。技術細節補充：FPGA與DDR3內存交互時，需配置正確的DDR3控制器參數，否則會出現“內存讀寫錯誤、數據傳輸卡頓”，初學者可參考廠商提供的DDR3控制器配置手冊，嚴格按照手冊設置時序參數、地址映射；同時，可在邏輯中添加數據校驗模塊，確保數據傳輸?shù)臏蚀_性；

加載方式：采用BPI模式加載，相比其他加載方式，啟動更穩定，尤其適合-40℃~+85℃的寬溫環境，可確保在極寒、極熱等極端條件下，F(xiàn)PGA能快速啟動并穩定運行，這對發燒友測試板卡的環境適應性至關重要。使用中的常見問題：BPI模式加載時，若Flash芯片接觸不良、固件燒錄錯誤，會出現“FPGA啟動失敗、無輸出信號”，排查時可先檢查Flash芯片連接是否牢固，再通過仿真器讀取Flash固件，驗證固件是否燒錄成功；若啟動失敗且無法通過仿真器連接，可通過RECONFIG跳線復位FPGA，重新燒錄固件；

全局控制：作為CPCIe507的“全局時序控制中樞”，JFM7VX690T36負責管控DSP的上電順序、復位時序、時鐘同步，確保系統從冷啟動到滿負荷運行的零差錯——這一設計不僅提升了系統穩定性，也為初學者提供了清晰的控制邏輯，便于理解板卡的底層運行機制。技術細節補充：時序控制邏輯設計時，需嚴格遵循“上電順序規范”，DSP的上電需滯后FPGA上電100ms~200ms，避免因上電時序錯位導致的DSP損壞、系統運行異常；時鐘同步需確保FPGA與DSP的時鐘頻率一致，可通過FPGA的PLL模塊生成同步時鐘，避免時鐘偏差導致的數據傳輸錯誤。

3. 發燒友&初學者選型加分項：接口豐富，資料完善，實操性強，可優化空間大

JFM7VX690T36的接口兼容性極強，支持PCIe3.0、GTH、GPIO、EMIF等多種接口，可直接對接各類外設，適合發燒友搭建多樣化的實操場景（如射頻信號傳輸、高速數據交互等）。使用中的接口適配細節：PCIe3.0接口使用時，需配置正確的鏈路寬度、速率參數，否則會出現“鏈路協商失敗、數據傳輸速率不足”，發燒友可嘗試優化PCIe接口的時序約束，提升數據傳輸穩定性；GTH接口對接射頻模塊時，需注意阻抗匹配（建議50Ω），避免信號反射導致的通信異常，可通過添加阻抗匹配電阻、優化PCB布線實現。

同時，復旦微提供完整的技術手冊、IP核資源、示例程序，以及線下培訓、技術支持，初學者可快速獲取入門資料，發燒友可獲取進階開發資源。此外，其開發環境可選用Linux版本機（推薦Ubuntu 22.04），適配開源工具鏈，便于發燒友進行自定義開發和優化；更重要的是，JFM7VX690T36的邏輯可靈活迭代，發燒友可通過修改邏輯代碼、優化時序約束，提升FPGA的運算效率，適配更多個性化實操需求，比如優化SRIO互聯邏輯，提升雙芯協同效率。

（三）選型總結：為什么這對組合是全國產解決方案的“黃金搭檔”？

對發燒友和初學者而言，F(xiàn)T-M6678N（DSP6678）+ JFM7VX690T36（FPGA690T）的組合，核心優勢在于“國產化純度高、性能適配性強、上手難度低、生態成熟”，更關鍵的是“使用中故障少、調試便捷、可優化空間大”：二者均實現100%國產化，擺脫進口依賴；DSP專注于信號處理，F(xiàn)PGA專注于并行計算和全局控制，協同互補，實現1+1＞2的算力效果，同時規避了同類國產芯片使用中的常見痛點；接口、開發工具與進口型號兼容，降低上手和遷移成本；資料豐富、社區活躍，問題可解，無論是初學者入門，還是發燒友折騰實操，都能快速落地，且出現問題后能快速排查解決。

二、全國產開發環境搭建：從硬件準備到軟件調試，手把手實操（含使用問題與細節補充）

開發環境搭建是初學者入門的“第一道門檻”，也是發燒友實操的基礎，而搭建過程中的技術細節、常見問題，直接決定環境搭建的成功率。CPCIe507的全國產開發環境，基于FT-M6678N和JFM7VX690T36的特性搭建，無需復雜的進口設備，全程使用國產或開源工具，步驟清晰、可落地，下面從“硬件準備、軟件安裝、調試配置”三個層面，細膩拆解搭建過程，同時補充搭建及使用中的技術細節、常見問題與排查方法，兼顧初學者的入門需求和發燒友的進階需求。

（一）硬件準備：全國產配置，無進口設備依賴，規避硬件連接問題

搭建CPCIe507的開發環境，硬件無需復雜配置，核心設備均為國產或通用型號，成本可控，初學者可輕松入手，具體清單如下：

核心板卡：CPCIe507 6U CPCIe板卡（自帶FT-M6678N DSP、JFM7VX690T36 FPGA，以及所有接口、存儲器件，無需額外擴展）；使用細節：板卡安裝時，需確保金手指清潔，插入CPCIe機箱時力度適中，避免金手指損壞；板卡上的跳線需按照廠商要求配置（如RECONFIG跳線、啟動模式跳線），否則會出現“啟動失敗、調試異?！?，初學者可參考板卡絲印或技術手冊，確認跳線配置正確；

調試設備：國產FT-EMU560仿真器（適配FT-M6678N DSP，替代進口仿真器，穩定性強，支持邊界掃描測試）、JTAG調試線（板卡自帶J30J接口，支持DSP+FPGA雙芯片調試，無需額外購買）；使用細節：JTAG調試線連接時，需對應引腳連接，避免接反，否則會導致仿真器、板卡芯片損壞；FT-EMU560仿真器需連接獨立電源（或通過USB供電），確保供電穩定，避免因供電不足導致仿真器無法識別板卡；

主機設備：普通PC（推薦Windows 10/11系統，用于安裝開發工具；若需進行FPGA開源開發，可搭配Ubuntu 22.04 Linux虛擬機）；使用細節：PC需關閉防火墻、殺毒軟件，避免攔截開發工具、仿真器的驅動，導致驅動安裝失敗、仿真器無法連接；Linux虛擬機需配置網絡連接，確保能正常下載開源工具、獲取在線資源；

輔助設備：12V/5A國產電源適配器（適配板卡供電需求，內置電源濾波電路，抵御電網波動）、網線（用于主機與板卡的高速數據交互）、狀態指示燈（板卡自帶，可實時監控運行狀態，便于調試）；使用細節：電源適配器需選用符合板卡要求的規格（12V/5A），避免使用規格不符的電源，導致板卡芯片損壞；網線需選用千兆網線，確保高速數據傳輸穩定，避免因網線質量不佳導致的數據丟包；狀態指示燈可直觀判斷板卡運行狀態（如電源燈亮表示供電正常，通信燈閃爍表示數據交互正常），便于快速排查硬件故障。

發燒友可額外準備：邏輯分析儀（如Sigrok），用于抓取FPGA邏輯信號，排查時序問題；導冷/風冷散熱設備，用于測試板卡在極端溫度下的散熱效果，折騰環境適應性測試；示波器，用于測量板卡接口信號，排查接口通信異常問題。使用細節：邏輯分析儀、示波器連接時，需接地良好，避免電磁干擾導致的測量誤差；導冷散熱設備安裝時，需確保與板卡散熱片緊密貼合，提升散熱效果，避免板卡高溫降頻。

（二）軟件安裝：兼容開源，步驟清晰，初學者可跟著操作（含安裝問題排查）

軟件環境的核心是“適配國產芯片、兼容開源工具、步驟簡單可落地”，分為DSP開發環境、FPGA開發環境兩部分，均無需購買昂貴的商業軟件，全程使用免費或國產工具，具體步驟如下，同時補充安裝過程中的常見問題、技術細節與排查方法：

1. DSP開發環境搭建（FT-M6678N）：沿用CCS工具，安裝國產支持包，破解安裝痛點

FT-M6678N的開發環境可沿用大家熟悉的TI CCS工具，無需學習全新軟件，僅需安裝專屬支持包，步驟如下，初學者可一步步跟著操作，同時注意規避常見問題：

安裝CCS工具：推薦安裝CCS5.5或CCS6.0版本（兼容性最好，網上可免費下載），安裝過程中按照提示勾選“C6000系列DSP支持”，完成基礎環境安裝；常見問題：安裝過程中出現“組件安裝失敗”，大概率是PC系統缺少相關依賴（如.NET Framework 3.5），需提前安裝對應依賴，再重新安裝CCS；安裝路徑建議選擇默認路徑，避免自定義路徑包含中文、特殊字符，導致后續支持包安裝失敗；

安裝FT-M6678支持包：找到廠商提供的“FT-M6678手冊及交付物”文件夾，里面包含M66支持包安裝程序，關閉CCS工具后，雙擊安裝程序，按照提示完成安裝（安裝過程中無需額外配置，全程下一步即可）；技術細節：支持包安裝路徑需與CCS安裝路徑一致，否則會出現“CCS無法識別FT-M6678N芯片”的問題；安裝完成后，需重啟CCS工具，使支持包生效；

驅動替換與配置：由于FT-M6678N與TI C6678部分模塊不一致，需替換部分底層驅動（如NDK網絡底層驅動）：首先安裝MCSDK（bios_mcsdk_02_01_02_06_setupwin32.exe），找到TI-C6678的網口驅動ndk文件夾（安裝MCSDK后，可在transport子路徑中找到），用FT提供的同名ndk文件夾替換該目錄下的ndk文件夾及內部的nimu文件夾（替換前建議備份原文件夾，便于環境還原）；常見問題：替換驅動后，CCS工具無法正常啟動，大概率是驅動替換錯誤，需還原原驅動，重新確認驅動版本與CCS版本、FT-M6678N芯片版本兼容，再重新替換；

仿真器連接：將FT-EMU560仿真器通過JTAG調試線連接到板卡的J30J接口，另一端連接PC，打開CCS工具，新建C6000系列項目，選擇“FT-M6678N”作為目標芯片，即可識別仿真器和板卡，完成DSP開發環境的搭建。常見問題：仿真器無法識別板卡，可排查以下幾點：① 板卡是否正常上電；② JTAG調試線連接是否正確、牢固；③ 仿真器驅動是否安裝成功；④ CCS工具中是否選擇了正確的目標芯片和仿真器型號。

小貼士（發燒友專屬）：可嘗試優化多核調度配置，利用OpenMP實現核間任務分配，替換進口DSP的包加速器功能，測試國產DSP的多核運算效率；同時，可通過CCS工具的“性能分析功能”，查看DSP的CPU占用率、內存使用率，優化程序性能，規避“程序運行卡頓、效率低下”的問題。

2. FPGA開發環境搭建（JFM7VX690T36）：國產EDA工具+開源工具鏈，自由選擇（含安裝與使用細節）

JFM7VX690T36的開發環境有兩種選擇：一是復旦微自主研發的Procise EDA工具（國產全流程工具），二是開源工具鏈（適配Linux系統），初學者可優先選擇Procise（操作簡單、適配性強），發燒友可嘗試開源工具鏈（自定義程度高），具體步驟如下，同時補充使用中的技術細節與常見問題：

選項一：復旦微Procise EDA工具（初學者首選）

下載與安裝：從復旦微官網下載Procise EDA工具（免費提供，需注冊賬號），安裝過程中按照提示勾選“JFM7VX系列FPGA支持”，完成安裝；常見問題：安裝過程中出現“磁盤空間不足”，需清理PC磁盤空間，確保安裝路徑有至少10GB空閑空間；安裝完成后，需重啟PC，使工具生效；

芯片配置：打開Procise工具，新建項目，選擇“JFM7VX690T36”作為目標芯片，配置邏輯單元、DDR3內存、接口等參數（工具自帶默認配置，初學者可直接沿用，無需手動修改）；技術細節：配置參數時，需根據實際使用場景調整，比如若需使用GTH接口，需勾選“GTH接口支持”，否則無法正常使用該接口；

IP核導入：Procise工具自帶豐富的IP核（如PCIe3.0 IP核、DDR3控制器IP核），可直接導入使用，無需額外編寫，降低邏輯設計難度；常見問題：IP核導入后編譯失敗，大概率是IP核配置參數不當，需雙擊IP核，重新配置參數，確保與板卡硬件參數一致；

調試配置：將板卡通過JTAG調試線連接到PC，在Procise工具中選擇“硬件調試”，即可識別板卡，完成FPGA開發環境的搭建，可進行邏輯編寫、仿真、燒錄等操作。常見問題：燒錄固件時出現“燒錄失敗”，可排查以下幾點：① JTAG調試線連接是否正確；② 板卡是否正常上電；③ 固件比特流文件是否正確生成；④ FPGA啟動模式跳線是否配置正確。

選項二：開源工具鏈（發燒友首選，基于Ubuntu 22.04）

系統準備：在PC上安裝Ubuntu 22.04 Linux系統（可通過虛擬機安裝），確保系統聯網；技術細節：虛擬機需配置足夠的內存（建議至少8GB）和磁盤空間（建議至少20GB），避免因資源不足導致開源工具運行卡頓；

安裝開源工具：依次安裝Yosys（綜合工具）、NextPnR（布局布線工具）、IceStorm（燒錄工具），可通過命令行直接安裝，步驟簡單；常見問題：安裝過程中出現“依賴缺失”，可通過sudo apt-get install命令安裝對應依賴，確保安裝順利；

項目配置：由于JFM7VX690T36與Xilinx V7-690T兼容，可基于Corundum開源項目，修改配置文件，將目標芯片改為JFM7VX690T36，即可進行網卡開發等實操項目；技術細節：修改配置文件時，需注意芯片引腳定義的差異，避免因引腳配置錯誤導致的硬件故障；

燒錄測試：將編寫好的邏輯代碼編譯生成比特流文件，通過JTAG調試線燒錄到板卡的FPGA中，測試邏輯運行效果。常見問題：燒錄后FPGA無輸出信號，可排查邏輯代碼是否正確、時序約束是否合理，或通過邏輯分析儀抓取信號，定位問題所在。

3. 雙芯協同環境配置：實現DSP與FPGA的高效交互（含協同故障排查）

對發燒友和初學者而言，雙芯協同是核心實操點，也是使用中的難點，需完成以下配置，確保DSP與FPGA之間的高速互聯和時序同步，同時補充協同過程中的常見問題與排查方法：

SRIO互聯配置：在FPGA中配置SRIO x5接口IP核，設置單通道速率為5Gbps，與DSP的SRIO接口進行對接，確保核心數據高速傳輸；在DSP中編寫SRIO通信程序，實現與FPGA的數據交互；技術細節：SRIO接口配置時，需確保FPGA與DSP的SRIO參數一致（如速率、鏈路寬度），否則會出現“鏈路協商失敗、數據傳輸異常”；常見問題：SRIO通信卡頓、數據丟包，可通過邏輯分析儀抓取SRIO信號，排查時序約束是否合理、接口連接是否牢固，或優化SRIO通信程序，增加數據重傳機制；

時序控制配置：在FPGA中編寫時序控制邏輯，管控DSP的上電順序、復位時序，確保系統啟動時，DSP與FPGA同步工作，避免時序錯位導致的運算誤差；技術細節：時序控制邏輯中，需添加延時模塊，確保DSP上電滯后FPGA上電100ms~200ms，同時設置復位信號的有效時長（建議至少10ms），避免復位不徹底導致的系統異常；常見問題：系統啟動后DSP無響應，大概率是時序控制邏輯錯誤，可通過示波器測量DSP的上電、復位信號，驗證時序是否符合要求；

調試驗證：通過CCS工具調試DSP程序，通過Procise工具調試FPGA邏輯，利用邏輯分析儀抓取SRIO通信信號、時序信號，驗證雙芯協同效果，排查通信異常、時序錯誤等問題。技術細節：調試時，可先單獨調試DSP、FPGA的功能，確保各自運行正常后，再進行雙芯協同調試，逐步排查協同過程中的問題；若出現雙芯通信異常，可先排查硬件連接，再排查軟件程序，最后排查時序約束。

（三）調試注意事項：避開新手坑，提升實操成功率（補充芯片與板卡使用核心細節）

無論是初學者還是發燒友，在環境搭建和調試過程中，容易遇到一些共性問題，這里整理了核心注意事項，結合芯片與板卡使用的技術細節，幫助大家避開坑點，提升實操成功率：

驅動替換需備份：替換FT-M6678N的NDK驅動時，務必備份原文件夾，避免替換錯誤導致CCS工具無法正常使用，若出現問題，可還原原驅動并重新安裝支持包；同時，驅動版本需與CCS版本、FT-M6678N芯片版本兼容，避免版本不兼容導致的驅動報錯；

時序約束不可少：FPGA開發中，必須編寫時序約束文件（SDC），否則高速電路不穩定，容易出現信號丟包、邏輯錯誤等問題，初學者可參考廠商提供的時序約束模板，逐步學習編寫；技術細節：時序約束需根據實際使用的時鐘頻率、接口速率配置，重點約束高速接口（如SRIO、PCIe3.0、GTH）的時序，確保時序違規率為0；

仿真器連接注意：連接FT-EMU560仿真器時，需確保板卡上電，JTAG調試線連接牢固、引腳對應，若無法識別，可檢查電源、調試線，或重新安裝仿真器驅動；同時，仿真器與板卡的距離不宜過長（建議不超過1米），避免信號衰減導致的調試異常；

散熱與供電：調試過程中，尤其是長時間測試時，需確保板卡散熱良好（選擇導冷或風冷模式），供電穩定，避免因高溫、供電波動導致芯片損壞或調試異常；技術細節：板卡滿負荷運行時，核心芯片溫度可能達到70℃以上，需及時開啟散熱設備，確保芯片溫度控制在85℃以下；供電電壓需穩定在12V±0.5V，避免電壓波動導致的芯片損壞；

避免芯片鎖死：FPGA配置錯誤可能導致JTAG端口失效，需預留RECONFIG跳線，若出現鎖死，可通過跳線復位，重新燒錄配置文件；DSP若出現程序卡死，可通過仿真器強制復位，或斷電重啟板卡，同時檢查程序是否存在死循環、內存溢出等問題；

板卡維護細節：長期使用后，需定期清潔板卡金手指、散熱片，避免灰塵堆積導致的散熱不良、接觸不良；存儲器件（如SPI Flash、DDR3內存）需定期進行數據備份，避免固件丟失、數據損壞；板卡閑置時，需放在干燥、陰涼的環境中，避免潮濕、高溫導致的芯片損壞。

三、初學者調研指南：從入門到進階，吃透全國產板卡核心要點（含使用問題調研）

對初學者而言，調研全國產板卡（如CPCIe507），核心是“理清調研方向、掌握核心要點、避開調研誤區”，更要重點調研“芯片與板卡使用中的常見問題、調試難度、故障排查便捷性”，無需一開始就深入復雜的技術細節，可按照“基礎認知→選型調研→實操調研→進階調研”的路徑，逐步推進，同時結合發燒友的實操經驗，提升調研的實用性和針對性。

（一）基礎認知調研：先搞懂“是什么、能做什么、易出什么問題”

初學者入門，首先要明確核心概念，避免因基礎認知不足導致調研方向偏差，重點調研以下3點，同時補充使用問題相關調研：

全國產板卡的核心定義：明確“全國產”不僅是芯片國產化，還包括接口器件、存儲器件、開發工具等全鏈路國產化，徹底擺脫進口依賴，這是區別于“部分國產”板卡的核心；同時調研“全鏈路國產化帶來的優勢與潛在問題”，比如優勢是自主可控，潛在問題是部分國產器件生態不夠完善，使用中可能出現驅動兼容問題；

核心器件的基礎功能：了解FT-M6678N DSP（信號處理、多核運算）、JFM7VX690T36 FPGA（并行計算、時序控制）的基礎功能，以及二者的協同邏輯，不用深入底層架構，重點搞懂“各自負責什么、如何配合”；同時調研“兩款芯片使用中的常見問題”，比如FT-M6678N易出現核間調度異常，JFM7VX690T36易出現時序違規，提前了解問題，便于后續實操規避；

板卡的應用場景：調研CPCIe507的三大核心應用場景（數字信號處理、雷達信號處理、無線電通信），了解板卡在不同場景中的核心作用，明確自己的調研和學習方向（比如想做雷達信號處理，就重點關注DSP的信號解析能力和FPGA的并行計算能力）；同時調研“不同場景下板卡的使用痛點”，比如戶外場景需重點關注板卡的環境適應性，工業場景需重點關注板卡的抗干擾能力。

（二）選型調研：聚焦“為什么選、優勢是什么、使用中是否靠譜”

選型調研是初學者的核心，重點圍繞“國產DSP/FPGA的選型邏輯”，對比同類產品，明確CPCIe507的選型優勢，同時重點調研“使用中的可靠性、故障排查便捷性”，避免盲目跟風，重點調研以下4點：

國產DSP選型對比：對比長城銀河FT-M6678N與其他國產DSP（如紫光同創、安路科技相關型號），重點關注“性能參數、生態成熟度、開發難度、使用中的常見問題及解決方案”，比如FT-M6678N對標TI C6678，生態更成熟，使用中出現的問題有大量解決方案，上手難度更低，適合初學者；而部分國產DSP生態不完善，使用中出現問題后難以排查解決；

國產FPGA選型對比：對比復旦微JFM7VX690T36與其他國產FPGA（如高云半導體、智多晶相關型號），重點關注“邏輯資源、接口兼容性、開發工具、使用中的時序穩定性”，比如JFM7VX690T36與Xilinx V7兼容，開源資源豐富，時序穩定性強，使用中不易出現邏輯鎖死、時序違規等問題，適合發燒友折騰；部分國產FPGA時序穩定性差，使用中易出現信號丟包、邏輯異常；

板卡整體選型優勢：對比CPCIe507與其他全國產板卡，重點關注“雙芯協同效果、接口豐富度、環境適應性、使用中的故障發生率”，比如CPCIe507的SRIO x5互聯帶寬更高，寬溫范圍更廣，使用中故障發生率低，適配更多嚴苛場景；部分全國產板卡雙芯協同效果差，易出現通信異常，環境適應性弱，無法滿足戶外、工業場景使用；

上手難度調研：重點調研開發工具的兼容性、資料豐富度、社區活躍度，以及“使用中問題的排查便捷性”，比如CPCIe507的開發工具可沿用CCS、開源工具，資料多、社區活躍，使用中出現問題后可快速找到解決方案，初學者可快速獲取幫助，降低入門難度；部分板卡開發工具小眾，資料稀缺，使用中出現問題后難以排查。

（三）實操調研：聚焦“能落地、能上手、問題能解決”

對初學者而言，調研的最終目的是“能上手實操”，因此需重點調研實操相關的要點，尤其是“使用中的問題及排查方法”，避免“調研與實操脫節”，重點調研以下3點：

開發環境的可落地性：調研開發環境的硬件成本、軟件獲取難度，以及“環境搭建中的常見問題及解決方案”，比如CPCIe507的開發環境無需昂貴的進口設備，軟件可免費下載，環境搭建中的常見問題（如仿真器無法識別、驅動安裝失?。┯忻鞔_的排查方法，初學者可輕松搭建；

實操案例的豐富度：調研是否有適合初學者的實操案例（如簡單的信號濾波、串口通信），以及發燒友分享的實操教程、問題解決方案，比如網上有大量FT-M6678N、JFM7VX690T36的開發博客，詳細講解使用中的常見問題及排查方法，初學者可跟著案例一步步操作，遇到問題能快速解決；

調試難度與支持：調研板卡的調試便捷性（如狀態指示燈、外復位功能），以及廠商的技術支持，比如CPCIe507配備狀態指示燈，可實時監控運行狀態，便于快速排查硬件故障；廠商提供完整的技術手冊和專屬支持，使用中遇到復雜問題可聯系技術支持解決，降低調試難度。

（四）進階調研：向發燒友靠攏，關注“可優化、可拓展、可折騰”

當初學者掌握基礎認知和實操后，可向發燒友方向進階，重點調研板卡的可優化、可拓展性，以及“使用中的進階問題、優化技巧”，滿足個性化實操需求，重點調研以下3點：

算法優化空間：調研FT-M6678N的多核調度優化、JFM7VX690T36的邏輯資源優化，比如如何利用OpenMP提升DSP的運算效率，如何優化FPGA的時序邏輯，提升雙芯協同效果；同時調研“優化過程中的常見問題”，比如優化多核調度后出現核間通信異常，優化時序約束后出現邏輯編譯失敗，提前了解優化技巧和問題解決方案；

接口拓展能力：調研板卡的接口拓展?jié)摿?，比如CPCIe3.0 x4、GTH x4接口可拓展哪些外設，如何通過接口擴展實現更復雜的場景（如多板卡級聯、射頻信號傳輸）；同時調研“接口拓展中的技術細節和常見問題”，比如多板卡級聯時如何確保時序同步，GTH接口拓展時如何實現阻抗匹配，避免信號反射；

環境適應性測試：調研板卡的極端環境測試方法，比如如何測試-40℃~+85℃寬溫環境下的穩定性，如何優化散熱方案，折騰板卡的極限耐受能力，這也是發燒友的核心興趣點；同時調研“極端環境下板卡的常見問題”，比如低溫環境下FPGA啟動失敗、高溫環境下DSP降頻，了解問題排查和解決方法，提升實操能力。

（五）初學者調研誤區：避開3個常見坑（含使用問題相關誤區）

誤區1：盲目追求“高性能”，忽略上手難度和使用問題——初學者無需一開始就選擇性能頂尖的國產芯片，CPCIe507的FT-M6678N+JFM7VX690T36組合，性能適中、上手難度低，使用中問題少、排查便捷，是入門的最優選擇；部分高性能國產芯片，使用中調試難度高、問題多，初學者難以駕馭；

誤區2：只關注芯片國產化，忽略生態和資料，以及使用中的問題排查——國產芯片的生態成熟度、資料豐富度，直接決定上手難度和使用體驗，比如有些國產芯片性能不錯，但資料稀缺、社區活躍低，使用中出現問題后難以排查解決，而CPCIe507的核心器件生態成熟，資料充足，使用中的問題有大量解決方案；

誤區3：跳過基礎實操，直接深入底層技術，忽略使用中的基礎問題——初學者應先從環境搭建、簡單案例實操入手，逐步掌握核心技術，同時重點學習使用中的基礎問題排查方法（如仿真器無法識別、程序無法運行），再深入底層架構和算法優化，避免一開始就陷入復雜的技術細節，導致調研無法落地，且遇到基礎問題無法解決。

（六）常見問題分析表

本速查表匯總選中內容中DSP（FT-M6678N）、FPGA（JFM7VX690T36）及開發環境搭建的核心故障、排查步驟，適配初學者實操與發燒友調試，快速定位問題、高效解決。

補充說明：所有故障排查優先檢查硬件連接（供電、調試線、跳線），再排查軟件配置（驅動、參數、程序），最后優化時序與資源分配；實操時可結合文中技術細節，進一步精準定位問題。

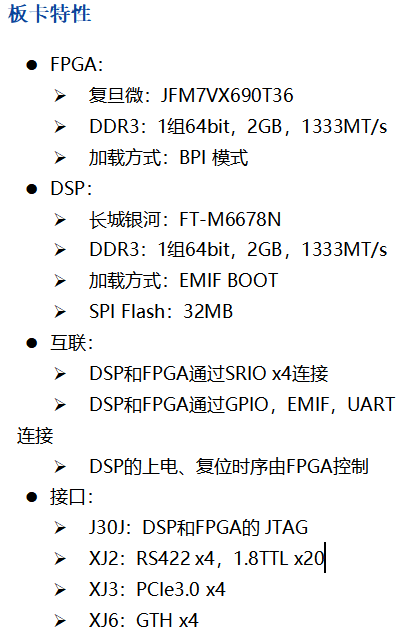

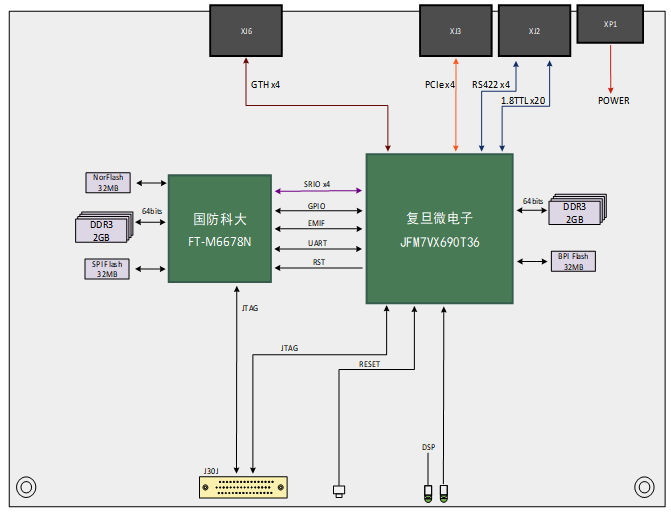

（七）板卡資源簡介
