QW2036 8-65V 5A，外置MOS，帶PWM和模擬調光，調光深度1:1000，輸出共陽
QW2036一款高電流精度的連續電流模式降壓恒流LED驅動芯片。該芯片采用了專利的輸出LED負載共陽極拓撲，以及專利的電感電流采樣模式和模擬調光方法，使得使用該方案的系統簡潔同時能夠滿足LED光源能夠有更好的調光線性度。芯片內置開路保護功能，負載LED接上后系統能繼續工作，使應用更加方便。QW2036內置抖頻功能。
特點：
?寬輸入電壓范圍:8V to 65V
?獨特的模擬調光方法，保證調光深度與線性度
?電感電流峰值/谷值全采樣
?獨特的抖頻技術減少EMI
?高效率
?內置保護功能:
?欠壓保護(UVLO)
?過溫保護
?SOP-8封裝
應用：
?低壓LED射燈
?車載LED燈
?低壓工業用燈
?LED備用燈
?LED信號燈/應急燈
?LED舞臺燈

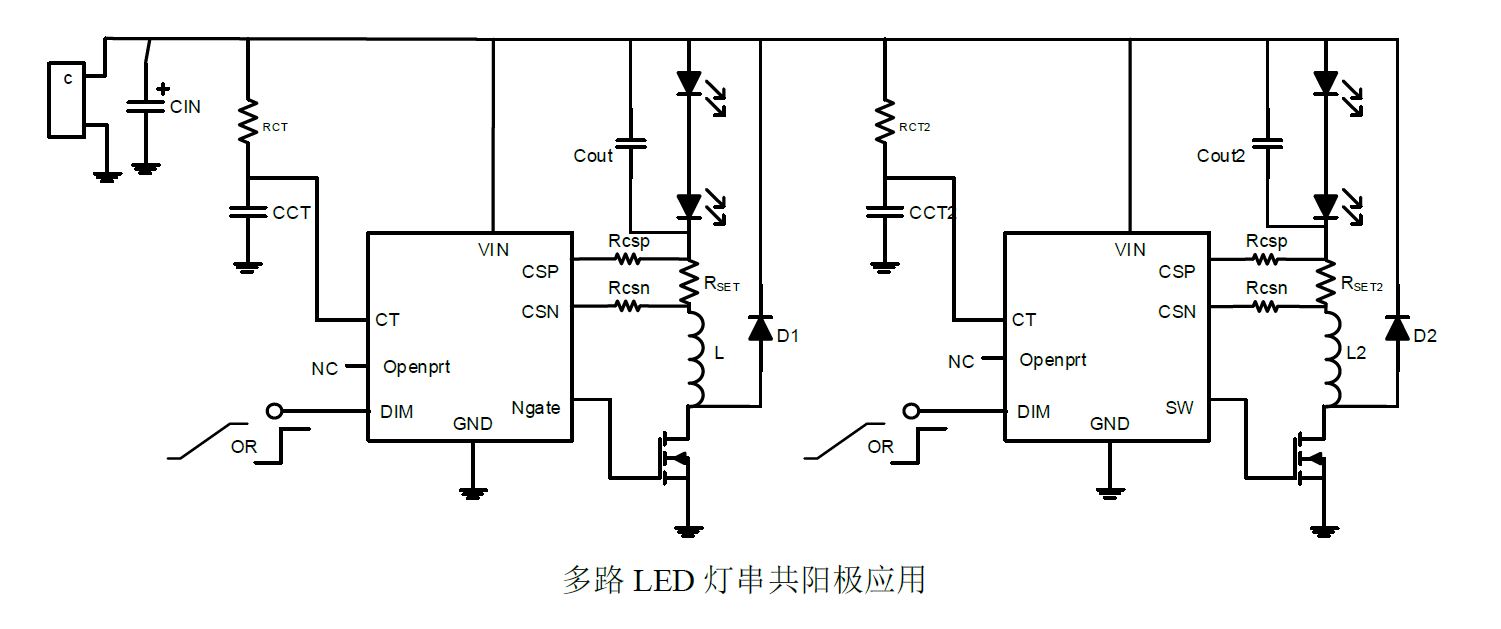

應用原理圖：
