引言

船舶是現代重要的交通運輸工具，其安全穩定運行，對于保障人員安全和財產安全起著至關重要的作用。船舶的運行環境比較惡劣，在船舶運行過程中經常會遇到短時的停電故障，為了保障船舶的關鍵系統的正常運行，一般船舶上都會裝置固定的備用儲存裝置，以防止在船舶主電力系統遇到故障不能提供電力時，儲能裝置可以取代主電源，提供短時可靠的電源供應。

1 充電系統

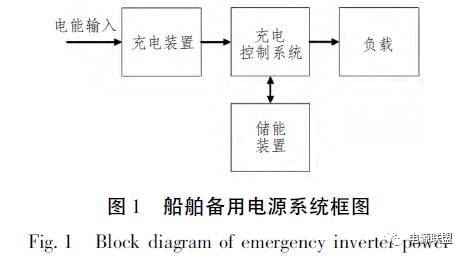

為了實現儲能裝置中的能量的充分利用，需要有一個功能完善的充電系統保障整個充放電過程安全可控，充電系統如圖1 所示。

充電系統的核心部分是充電電源控制系統。本文針對該部分進行分析和設計，主要從硬件電路、軟件流程和充電控制策略幾個方面進行研究。

1. 1 儲能裝置

儲能裝置是備用供電系統的重要組成部分，其主要作用就是將其他形式的能量存儲起來，提供備用能量。船舶儲能裝置的能量來源既可以是船舶電力系統的母線的電能，也可以是太陽能電池板等新型能源形式。儲能裝置的存在，可以為船舶提供備用電源，在船舶電力系統遇到故障時，提供電力，解決船舶產生電能和應急負載用電在時間上的不同步問題。

充電電源控制系統的最主要功能是對儲能裝置的工作狀態進行監控，控制儲能裝置的充電過程。儲能裝置的性能和特性，對充電方式有很大的影響，因此在設計充電電源控制系統之前，需要對儲能裝置進行選擇，并對其充電特性進行分析。

蓄電池是一種傳統的儲能裝置，是將所獲得的電能以化學能的形式儲存起來，在需要時又可以將存儲的化學形式的能量轉化為電能輸出。蓄電池根據其制造材料的不同，可以很多不同種類，常用的有鉛酸蓄電池、鎘鎳蓄電池、鐵鎳蓄電池、金屬氧化物蓄電池和鋰離子蓄電池等。其中鉛酸蓄電池憑借其價格低廉、適于低溫高倍率放電等特點，在各個領域得到了廣泛的應用。

1. 2 充電裝置

充電裝置在這個系統中起著關鍵的樞紐作用，其工作性能的好壞將會影響整個電源系統的工作性能和使用效果。充電裝置主要作用是監控蓄電池的工作狀態，控制蓄電池的充電過程，通過采用合理的充電控制策略，保證蓄電池的高充電效率，延長蓄電池的使用壽命。并通過對蓄電池充電條件的相應控制，防止蓄電池過度充電及深度充電，當出現問題時，可及時報警。

2 充電控制策略

根據蓄電池的工作原理和影響蓄電池工作性能及工作壽命的主要因素，結合船舶特殊的應用場合，分析蓄電池幾種常見的充放方式。目前蓄電池采用的充電方式是恒流充電法、恒壓充電法和階段充電法。恒流充電法是維持充電電流不變進行充電。恒壓充電法是維持充電電壓不變進行充電。階段充電法是先恒流充電至指定電壓，然后恒壓充電; 或是在充電初期和末期采用恒流充電，中間恒壓充電。

采用不合適的充電方式容易導致蓄電池的損壞，影響蓄電池使用壽命因素。本文在傳統的充電基礎上，提出改進的充電方法，采用純數字控制方式，采用PWM 充電控制方法來對蓄電池進行充電。PWM 控制技術是利用單片機、DSP 等處理器輸出的數字信號來對模擬電路進行有效的控制。利用PWM技術進行充電控制，控制方式靈活，可大幅提高蓄電池充電效率，提高蓄電池的使用壽命。

PWM 充電控制方式的充電原理是，根據PWM 信號的輸出特性對蓄電池進行充電，然后再停止充電，如此循環往復。充電時間和停止充電時間可以進行調節。充電脈沖使蓄電池充滿電量，而停止充電期可以使蓄電池在充電過程產生的氣體有充分的時間重新化合而被吸收，從而有效的減輕了蓄電池的內壓和溫度，同時也使下一周期的充電過程更加順利和有效。

3 充電電源控制系統設計及樣機

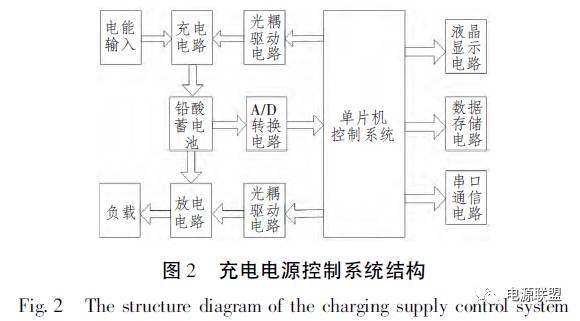

根據船用充電電源控制系統的功能要求和改進的PWM 充電控制策略，確定了整體的設計方案。系統整體結構框圖如圖2 所示。系統按功能模塊劃分，可分為單片機核心控制模塊、數據存儲電路、液晶顯示電路、串口通信電路、A/D 轉換電路、充電電路和放電電路等。

系統采用純數字控制，以AT89S52 型號的單片機作為主控芯片，利用軟件編程輸出PWM控制信號，來控制充電電路開關管的開通和關閉，來控制充電過程。該系統通過采集到的電池電壓，輸出對應的PWM控制信號，可以讓蓄電池充電過程最優化，有效的延長蓄電池的使用壽命。

系統主要的工作流程是，首先采用并聯分壓方式對高壓蓄電池組的電壓進行采集，送到A/D轉換模塊中，將采集到的電壓模擬值轉換為可以方便單片機處理的數字信號，再將此數字信號送入到單片機處理模塊進行邏輯處理; 然后根據采集到的電壓值，在軟件程序控制下，單片機輸出對應的PWM 控制信號，由于單片機輸出的PWM 信號驅動能力不足，需要經過光耦驅動電路來放大驅動能力，并且實現隔離。經過光耦驅動的PWM 信號發送到充電電路控制開關管的開通和關斷; 根據采集的蓄電池電壓變化通過PWM 來控制開關管的占空比，以此來控制充電電壓，實現靈活的充電控制策略; 采集到的電壓、電流和溫度等數據通過通信模塊傳送到上位機系統，使充電系統中蓄電池的工作狀態時刻處于遠程監控狀態，同時可以實現狀態數據的記錄功能。另外，為了及時保證蓄電池的工作安全，系統設計了預警電路，當蓄電池電壓出現異常時，通過蜂鳴器進行報警，通知工作人員蓄電池故障，及時采取應對措施。

本文搭建了充電電源控制系統的樣機，實現了蓄電池電壓的狀態監控和充電控制。圖3為搭建的充電電源控制系統實物圖。實物圖分2層結構設計，上層是液晶顯示屏，主要是用于顯示蓄電池的電壓、電流和溫度等參數，底層是單片機控制系統。

4 程序流程設計

充電電源控制系統各個部分的功能通過對單片機進行軟件編程來實現。整個系統的軟件部分由系統主程序、電壓采集轉換模塊、液晶顯示模塊和數據存儲模塊等許多相對獨立的子程序模塊組成，采用模塊化的設計思路，模塊之間通過調用來實現彼此的連接。

系統的主程序是整個系統中的核心程序，是一個順序執行的循環程序，通過中斷來調用各個子程序，實現每個模塊的功能。系統首先完成初始化，然后就開始按照中斷順序依次調用各個子程序，實現數據的采集、處理、存儲和充電的控制。

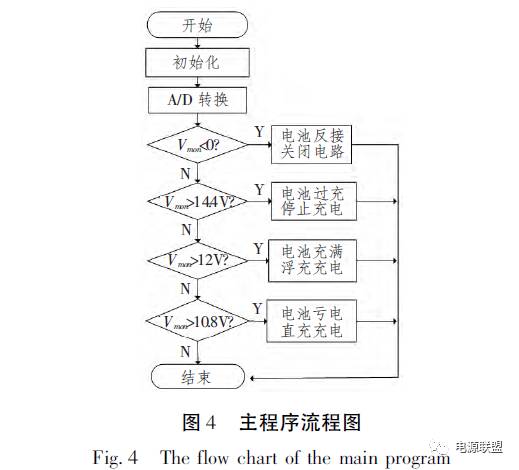

以單節蓄電池為例( 電壓一般為12 V) ，系統主程序流程如圖3所示。

5 結語

船舶的備用電源工作環境惡劣，又由于不當?shù)某浞烹姺绞綍钩潆娤到y(tǒng)發生故障。本文以單片機作為核心控制器設計了船用充電源控制系統，采用PWM 脈寬調制的充電方法，來對船舶備用蓄電池進行靈活的充電控制，與以前的充電方式相比，不僅提高了蓄電池的充電效率，還可以有效提高蓄電池的使用壽命，保障蓄電池的工作狀態安全。
