在機器視覺系統搭建的過程中，機器視覺網卡作為連接工業相機與工控機的重要數據傳輸樞紐，其規格選擇直接決定了系統的穩定性、效率與擴展性。其中，單口與雙口網卡的區分，是選型中比較基礎也比較關鍵的一步。二者在硬件設計、帶寬分配、適用場景等方面存在明顯差異，只有精確匹配需求，才能避免成本浪費或系統性能瓶頸。

一、單口與雙口機器視覺網卡的主要區別

1. 硬件接口與相機連接能力

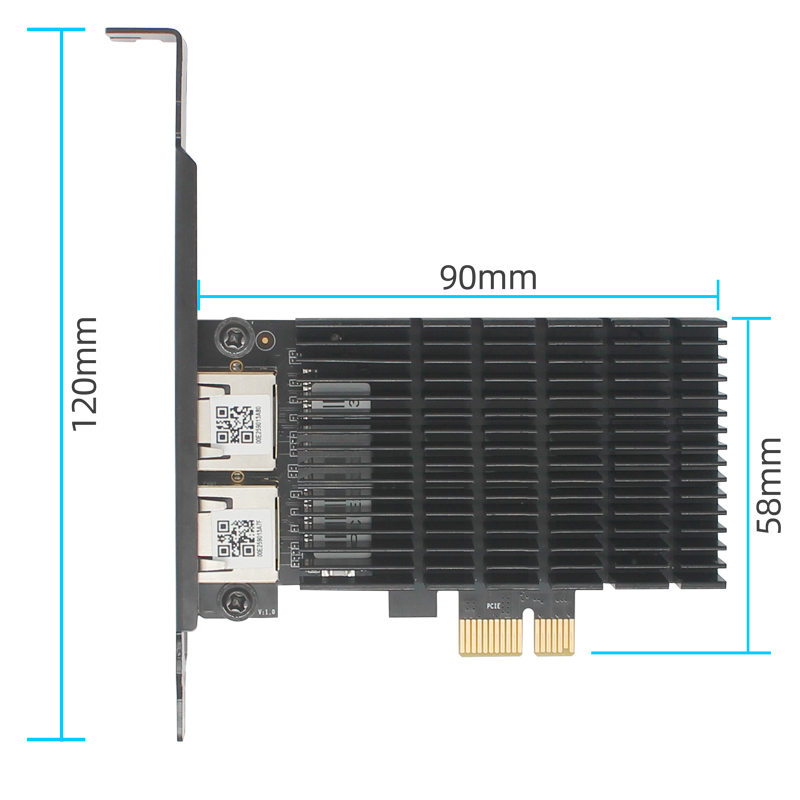

單口機器視覺網卡只配備1 個工業相機接口（RJ45 以太網接口），物理層面只能同時連接1 臺工業相機，是單相機視覺系統的基礎傳輸設備。雙口機器視覺網卡則配備2 個單獨的工業相機接口，可同時連接2 臺工業相機，無需額外增加網卡數量，就能實現雙相機的數據采集，在硬件擴展性上實現了翻倍。

2. 帶寬分配與傳輸性能

機器視覺網卡的總帶寬由 PCIe 接口規格（如 x1、x4、x8）決定，單口與雙口的重要差異在于帶寬的分配方式。

單口網卡：總帶寬全部集中于主要的接口，可充分利用 PCIe 通道的全部帶寬為單臺相機服務。例如 PCIe x4 規格的單口網卡，可將約 10Gbps 的 PCIe 2.0 帶寬全部分配給單臺相機，適合高分辨率、高幀率相機的超大流量數據傳輸，穩定性更強。

雙口網卡：總帶寬會平均分配給兩個接口。同樣以 PCIe x4 規格的雙口網卡為例，每個接口只能分配到約 5Gbps 的帶寬。這意味著雙口網卡更適合兩臺中低分辨率、中低幀率的相機協同工作，若兩臺均為高速、高分辨率相機，則需選擇 PCIe x8 規格的雙口網卡，才能保障帶寬充足。

3. 成本與空間占用

成本層面：?jiǎn)慰诰W(wǎng)卡的硬件成本更低，適合預算有限的單相機場景；雙口網卡的成本略高于單口網卡，但相比 “購買 2 塊單口網卡 + 占用 2 個 PCIe 插槽” 的組合，性價比更高，可有效節省硬件采購成本與工控機空間。

空間層面：?jiǎn)慰诰W(wǎng)卡只占用1個 PCIe 插槽，適合工控機插槽數量有限的場景；雙口網卡同樣只占用 1 個 PCIe 插槽，卻能實現雙相機傳輸，在空間利用率上遠優于單口網卡組合。

4. 同步能力與功能適配

雙口網卡天生支持雙相機硬件同步，可通過機器視覺網卡的觸發信號、硬件時間戳實現兩臺相機的微秒級同步采集，這是單口網卡無法具備的原生優勢。單口網卡若需實現多相機同步，需額外增加同步線纜或?qū)I(yè)應用同步設備，增加了系統搭建的復雜度與成本。

二、雙口機器視覺網卡的專屬適用場景

雙口機器視覺網卡憑借 “一卡雙相機、低成本高擴展” 的重要優勢，精確適配以下幾類工業場景，是多相機協同系統的首要選擇方案：

1. 雙視角 / 多面檢測場景

這是雙口網卡比較重要的應用場景。工業生產中，很多產品需同時檢測正面與背面、頂面與底面，或多個角度的外觀缺陷（如手機外殼、瓶蓋、PCB 板、五金零件）。單口網卡需搭配 2 塊網卡或 2 臺工控機，成本高、布線復雜；而雙口網卡可同時連接兩臺相機，分別從不同角度采集圖像，再通過工控機的圖像處理軟件進行圖像拼接、對比分析，完整覆蓋檢測區域，避免漏檢。例如：

手機外殼檢測：一臺相機拍攝正面劃痕、磕碰，另一臺相機拍攝背面瑕疵，雙口網卡同步傳輸數據，一次性完成全外觀檢測；

瓶蓋檢測：雙相機分別采集瓶蓋的頂面螺紋與側面印刷缺陷，實現無死角質檢。

2. 3D 視覺檢測場景

3D 視覺系統的重要原理是通過兩臺相機從不同角度拍攝同一物體，利用視差計算實現三維重建（如立體視覺 3D 測量、物體三維形貌檢測）。雙口網卡可直接為兩臺相機提供穩定的同步數據傳輸，確保采集圖像的時間戳精確一致，避免因時間偏差導致的 3D 重建誤差。該場景廣泛應用于：

3C 電子零件的三維尺寸測量；

汽車零部件的曲面缺陷檢測；

鋰電池極片的三維形貌掃描。

3. 多工位同步檢測場景

在連續運轉的工業產線上，常存在相鄰兩個工位需同時檢測的需求（如產品上料工位與下料工位、包裝工位與分揀工位）。單口網卡需為每個工位單獨配置網卡與工控機，成本高、系統冗余度低；雙口網卡可同時連接兩個工位的相機，共享一臺工控機進行數據處理，簡化系統結構，減少工控機數量與布線成本，大幅提升產線部署效率。例如：

鋰電電芯產線：一個工位檢測電芯外觀，另一個工位檢測電芯極耳焊接質量，雙口網卡同步采集數據，實現產線一體化檢測；

食品包裝產線：雙工位分別檢測包裝外觀與灌裝量，雙口網卡穩定傳輸，保障產線高速運轉下的檢測連續性。

4. 備份冗余場景

對穩定性要求極高的工業場景（如半導體芯片檢測、汽車重要零部件生產、高級醫療器械制造），需避免因單相機故障導致產線停工。雙口網卡可連接兩臺相機互為備份，一臺相機出現故障時，另一臺相機可立即接管采集任務，通過軟件切換實現系統不間斷運行，無需停機維修，有效降低產線停工風險。

5. 小型多相機系統搭建場景

對于只需2 臺相機的小型視覺檢測系統（如小型零件的外觀檢測、實驗室視覺研發場景），選擇雙口網卡可避免 “單口網卡 + 額外網卡” 的冗余配置，只占用 1 個 PCIe 插槽，節省工控機空間，同時降低硬件采購與維護成本。此外，雙口網卡的原生同步功能，也能滿足實驗室中多相機協同研發的基礎需求。

三、選型總結：?jiǎn)慰?vs 雙口，如何精確選擇？

綜上，單口機器視覺網卡是單相機基礎視覺系統的高性價比之選，而雙口機器視覺網卡則精確覆蓋雙相機協同、多視角檢測、3D 視覺、多工位同步等中高級場景。選型時，需結合相機數量、檢測需求、工控機插槽與預算綜合判斷，才能讓機器視覺系統在穩定性、效率與成本之間達到比較佳平衡。
