在Android系統的底層架構中，Binder是當之無愧的IPC（跨進程通信）核心，堪稱Android組件通信的“心臟”。從應用啟動、服務調用到系統服務交互，幾乎所有跨進程操作都離不開Binder驅動的支撐。對于Android開發者而言，吃透Binder驅動的實現原理，不僅能深入理解Android系統的設計邏輯，更能高效定位性能問題、規避安全漏洞，實現系統級的開發優化。

本文將基于Android 15 + Linux 6.1內核源碼（kernel/drivers/android/binder.c），從核心架構、事務流程、內存管理到實戰調優，全方位解析Binder驅動的底層邏輯，同時搭配核心流程圖，讓抽象的底層實現變得直觀易懂。

一、核心架構：Binder驅動的設計精髓

Binder驅動的高效性，源于其精妙的分層設計，從并發控制的三層鎖機制，到核心數據結構的聯動，構成了整個IPC通信的基礎。

1.三層鎖機制：并發控制的核心

Binder驅動通過分層自旋鎖實現線程安全，嚴格遵循固定獲取順序避免死鎖，這是其并發控制的精髓。每個鎖對應不同的保護范圍，函數名后綴也會明確標注所需持有的鎖，設計極具規范性。

// 鎖的獲取順序：proc->outer_lock → node->lock → proc->inner_lock1) proc->outer_lock : 保護 binder_ref2) node->lock: 保護 binder_node 的大部分字段3) proc->inner_lock : 保護線程/節點列表及所有 todo 列表// 函數后綴標識? _olocked() : 持有 node->outer_lock? _nlocked() : 持有 node->lock? _ilocked() : 持有 proc->inner_lock

2.三大核心數據結構：Binder通信的“骨架”

Binder驅動的所有操作，都圍繞binder_proc、binder_node、binder_ref三大核心數據結構展開，三者相互聯動，實現進程、Binder對象、跨進程引用的統一管理。

（注：流程圖核心邏輯：每個進程對應一個binder_proc，每個Binder服務對象對應一個binder_node并歸屬某一binder_proc，跨進程訪問時通過binder_ref建立對目標binder_node的引用，實現進程間的對象關聯）

① binder_proc：進程的Binder上下文

每個使用Binder通信的進程，都會在內核中創建一個binder_proc結構體，作為該進程的Binder核心上下文，管理進程的所有Binder相關資源：

?線程管理：proc->threads（紅黑樹存儲）

?節點管理：proc->nodes（紅黑樹存儲）

?引用管理：proc->refs_by_desc / refs_by_node（雙紅黑樹）

?工作隊列：proc->todo（存儲待處理事務）

② binder_node：Binder對象的內核表示

每個Binder服務對象（如Service），在內核中都會對應一個binder_node，是對象的內核級抽象，核心字段如下：

structbinder_node{ structbinder_proc*proc;    // 所屬進程的binder_proc binder_uintptr_tptr;     // 對象在用戶空間的地址 binder_uintptr_tcookie;    // 用戶空間Cookie structhlist_headrefs;    // 該節點的跨進程引用列表 structbinder_node_workwork; // 節點相關工作項 // ...};

③ binder_ref：跨進程引用的橋梁

當進程需要訪問其他進程的Binder對象時，不會直接操作目標進程的binder_node，而是通過binder_ref建立引用，這是跨進程通信的關鍵橋梁：

structbinder_ref { structbinder_node *node;   // 指向目標binder_node structbinder_proc *proc;   // 所屬的本地進程binder_proc structbinder_ref_data data;  // 引用數據（包含句柄） // ...};

二、事務處理流程：Binder通信的核心執行邏輯

Binder跨進程通信的本質，是事務的傳遞與處理。從事務創建、對象轉換，到分發執行，整個流程由一系列核心函數驅動，形成了一套完整的事務生命周期。以下是Binder事務處理的完整流程圖和關鍵步驟解析：

（注：流程圖核心步驟：事務創建初始化→ Binder對象轉Handle →文件描述符傳遞（如有）→事務分發→目標線程處理→結果返回（同步場景））

1.事務創建與初始化：binder_alloc_transaction

由binder_alloc_transaction函數完成，創建并初始化事務結構體，填充通信的核心元信息，為后續傳輸做準備：

?from：發起事務的源線程

?to_proc：目標進程的binder_proc

?to_thread：目標處理線程（可為空，由驅動后續選擇）

?buffer：事務數據的存儲緩沖區

?flags：事務標志（同步/異步、單向通信等）

2.對象轉換：Binder → Handle映射

跨進程通信中，Binder對象無法直接傳輸，需通過binder_translate_binder函數將Binder對象轉換為句柄（Handle），這是跨進程對象訪問的核心邏輯：

1.從源進程中獲取待傳輸?shù)腷inder_node；

2.在目標進程中創建/查找對應的binder_ref；

3.將內核中的BINDER_TYPE_BINDER類型轉換為BINDER_TYPE_HANDLE；

4.更新句柄編號和對象引用計數。

3.文件描述符傳遞：binder_translate_fd

Binder支持跨進程傳遞文件描述符（如FD），由binder_translate_fd函數處理，保證文件描述符的安全傳遞和有效映射：

1.檢查目標進程是否有權限接收FD；

2.通過fget()獲取文件內核結構，做安全校驗；

3.創建binder_txn_fd_fixup結構，實現FD的延遲分配，避免資源泄漏。

4.事務分發：binder_transaction

binder_transaction是Binder驅動中最復雜的函數之一，承擔事務的最終分發職責，處理數據拷貝、對象修復、線程選擇、優先級繼承、死亡通知等核心邏輯，最終將事務加入目標進程的todo隊列，并喚醒目標線程處理。

5.內存管理：零拷貝的高效實現

Binder驅動的高性能，很大程度上源于基于mmap的內存共享機制，實現了內核空間與用戶空間的零拷貝通信，避免了數據的重復拷貝帶來的性能損耗。

// 進程打開Binder設備時調用mmap，建立內存映射mmap(NULL, map_size, PROT_READ, MAP_PRIVATE, binder_fd,0)

核心優勢：

?零拷貝：數據無需在用戶/內核空間之間來回復制；

?內存共享：通過映射實現跨進程的內存數據共享；

?按需分配：由binder_alloc管理內存池，實現內存的動態按需分配。

三、引用計數與生命周期：Binder對象的可靠管理

Binder驅動實現了類似智能指針的引用計數機制，分為強引用和弱引用，通過自動的引用計數傳播，保證Binder對象在跨進程通信中的生命周期安全，避免對象被提前釋放或內存泄漏。

1.強引用vs弱引用：分工明確的生命周期管理

由binder_inc_node_nilocked函數完成引用計數的增減，兩者分工明確，共同保障對象安全：

?強引用：表示對象正在被使用，強引用計數為0時，對象可能被內核釋放；

?弱引用：僅用于跟蹤對象的存在性，不影響對象的生命周期，用于處理“死亡通知”場景。

2.引用計數的自動傳播

當事務中包含Binder對象時，驅動會自動完成引用計數的傳播，通過binder_inc_node和binder_inc_ref_olocked函數，分別增加源對象和目標引用的計數：

// 增加binder_node的引用計數binder_inc_node(node, strong,internal, target_list);// 增加binder_ref的引用計數binder_inc_ref_olocked(ref, strong, target_list);

核心保障：

1.發送方不會釋放正在被傳輸?shù)膶ο螅?/p>

2.接收方能夠正確管理接收到的對象引用；

3.有效處理跨進程的循環引用問題。

四、線程管理與調度：高效的任務處理機制

Binder驅動內置了智能的線程管理和調度策略，包括線程狀態管理、動態線程選擇、優先級繼承，保證事務處理的高效性和公平性，避免線程過載或優先級反轉。

1. Binder線程的六大狀態

Binder線程有明確的狀態標識，通過枚舉值定義，驅動根據狀態進行線程的調度和管理：

enum{  BINDER_LOOPER_STATE_REGISTERED =0x01, // 已注冊  BINDER_LOOPER_STATE_ENTERED   =0x02, // 已進入循環  BINDER_LOOPER_STATE_EXITED   =0x04, // 已退出  BINDER_LOOPER_STATE_INVALID   =0x08, // 無效  BINDER_LOOPER_STATE_WAITING   =0x10, // 等待中  BINDER_LOOPER_STATE_POLL    =0x20, // Poll 模式};

2.智能線程選擇策略：binder_select_thread_ilocked

驅動通過binder_select_thread_ilocked函數選擇事務處理線程，遵循**“復用優先、負載均衡”**的原則，避免線程創建的開銷和單線程過載：

1.優先選擇**等待中（WAITING）**的線程，最大化線程復用；

2.無等待線程時，根據負載動態創建新線程，實現負載均衡；

3.基于進程的線程池上限，避免無限制創建線程。

3.優先級繼承：解決優先級反轉問題

Binder支持優先級繼承機制（由binder_transaction_priority實現），防止高優先級進程因等待低優先級進程的事務處理而出現“優先級反轉”：

1.發送方的進程優先級傳遞給目標接收方；

2.接收方處理該事務時，臨時提升線程優先級；

3.事務處理完成后，恢復線程的原始優先級。

五、死亡通知機制：進程崩潰的容錯處理

在跨進程通信中，若服務端進程意外死亡，客戶端需要及時感知并清理資源，否則會出現空指針、通信阻塞等問題。Binder驅動的死亡通知機制，實現了進程崩潰的實時感知，保證通信的容錯性。

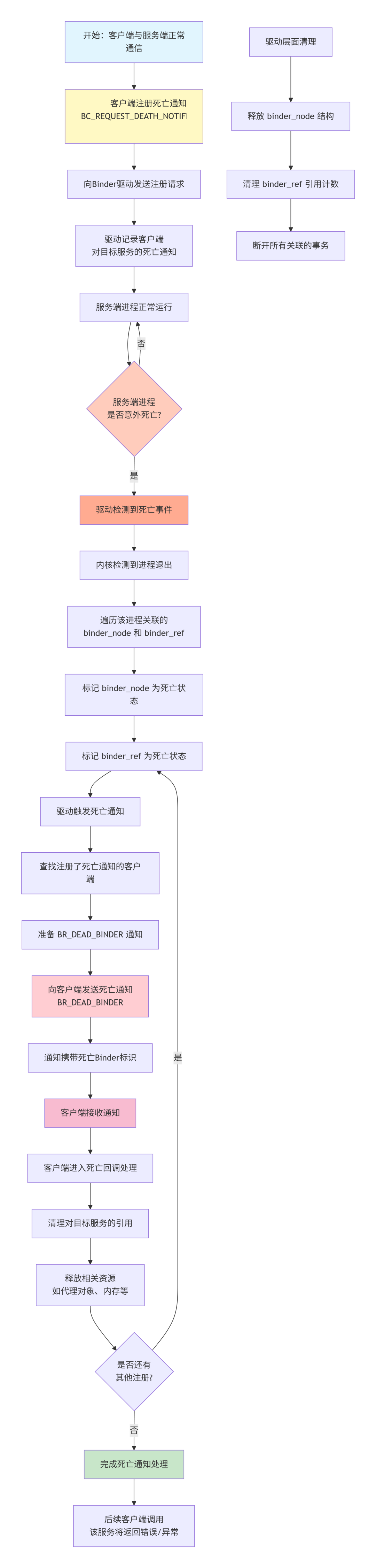

（注：流程圖核心步驟：客戶端注冊死亡通知→服務端進程意外死亡→驅動檢測到死亡事件→向客戶端發送BR_DEAD_BINDER通知→客戶端清理資源）

核心實現流程

1.注冊通知：客戶端通過BC_REQUEST_DEATH_NOTIFICATION向驅動注冊對目標服務的死亡通知；

2.檢測死亡：Binder驅動實時監控進程狀態，檢測到服務端進程死亡后，標記對應的binder_node和binder_ref；

3.發送通知：驅動通過BR_DEAD_BINDER向客戶端發送死亡通知，攜帶相關標識；

4.資源清理：客戶端接收到通知后，及時清理對目標服務的引用和相關資源，避免無效調用。

六、性能優化：讓Binder通信更高效

理解Binder驅動的底層邏輯后，可從開發層面針對性優化，減少性能損耗，避免ANR、卡頓等問題。以下是經過實戰驗證的核心優化技巧：

1.減少事務次數：合并小事務

多次小事務會帶來頻繁的跨進程通信開銷，建議將多個小事務合并為一個大事務，大幅減少通信次數：

// 優化前：100次小事務，開銷大for(inti =0; i ();for(inti =0; i



	2.異步事務：使用單向通信

	對于不需要返回結果的場景，設置異步（單向）事務標志，避免客戶端阻塞等待，提升響應速度：


// C層：設置異步標志t->flags |= TF_ONE_WAY;// Java層：使用oneway關鍵字定義AIDL方法onewayvoiddoSomething(intnum);



	3.合理設置線程池：適配業務負載

	根據應用的業務特點，調整Binder線程池的最大線程數，避免線程數不足導致事務排隊，或線程數過多導致資源浪費：


// 在Application的onCreate()中設置，示例：最大16個線程BinderInternal.setMaxThreads(16);



	4.避免大對象傳輸：使用共享內存

	大對象（如大文件、大數據數組）直接通過Binder傳輸會占用大量緩沖區，導致性能下降。建議使用Ashmem共享內存實現大數據傳輸：


// 使用Ashmem創建共享內存，傳遞文件描述符MemoryFilememoryFile=newMemoryFile(size);ParcelFileDescriptorpfd=memoryFile.getFileDescriptor();



	七、調試與分析：快速定位Binder相關問題

	開發中遇到Binder相關的性能問題（如事務阻塞、ANR）或內存泄漏時，可通過內核調試接口和工具，快速定位問題根源，以下是最常用的調試技巧：

	1. debugfs：查看Binder核心狀態

	Binder驅動提供了豐富的debugfs調試接口（/sys/kernel/debug/binder/），可直接查看驅動狀態、事務日志：


# 查看Binder整體狀態cat/sys/kernel/debug/binder/state# 查看所有事務日志cat/sys/kernel/debug/binder/transaction_log# 查看失敗的事務日志，定位錯誤原因cat/sys/kernel/debug/binder/failed_transaction_log



	2.性能分析：使用trace工具跟蹤事務

	通過內核trace工具，實時跟蹤Binder事務的執行過程，分析事務的耗時、阻塞點：


# 開啟Binder事件的trace跟蹤echo1 > /sys/kernel/debug/tracing/events/binder/enable# 查看trace日志，分析事務執行流程cat/sys/kernel/debug/tracing/trace# 關閉traceecho0 > /sys/kernel/debug/tracing/events/binder/enable



	3.內存分析：監控Binder內存使用

	通過/proc文件系統，查看指定進程的Binder內存映射情況，定位內存泄漏或內存占用過高問題：


# 替換為目標進程ID，查看Binder相關內存映射cat/proc//maps | grep binder



	八、安全機制：內核層面的通信防護

	Binder作為Android系統的核心通信機制，在內核層面實現了多重安全防護，防止未授權訪問、權限繞過等安全漏洞，保障系統和應用的通信安全。

	1.內核級權限檢查

	在事務傳輸過程中，驅動通過security_binder_transfer_binder函數進行內核級的權限校驗，若校驗失敗，直接拒絕事務傳輸：


if(security_binder_transfer_binder(proc->cred, target_proc->cred)) {  ret = -EPERM; // 權限不足，返回錯誤 gotodone;}



	2. UID/PID嚴格驗證

	每個Binder事務都會攜帶發起方的UID和PID信息，驅動會對UID/PID進行驗證，同時用于審計日志和資源統計，確保通信主體的合法性。

	3.深度集成SELinux

	Binder與Android的SELinux（安全增強型Linux）深度集成，實現細粒度的訪問控制，通過SELinux策略，限制進程之間的Binder通信權限，防止越權訪問。

	九、實戰案例：解決Binder相關的經典問題

	理論結合實戰，以下是兩個開發中最常見的Binder相關問題，結合底層原理給出分析思路和解決方案：

	案例1：應用啟動延遲（3-5秒）

	問題現象：應用啟動緩慢，遠超正常啟動時間；

	底層分析：

	1.通過dumpsys activity分析啟動流程，發現啟動階段存在大量Binder事務；

	2.借助debugfs查看binder/state，確認事務出現排隊現象，導致啟動流程阻塞；

	解決方案：

	?將啟動階段的同步Binder調用改為異步調用；

	?預加載核心服務的Binder連接，避免啟動時動態建立連接；

	?優化應用初始化順序，將非核心的Binder調用延遲到應用啟動完成后。

	案例2：界面卡頓、頻繁ANR

	問題現象：應用界面卡頓，頻繁出現ANR彈窗；

	底層分析：

	1.查看ANR日志（/data/anr/traces.txt），發現主線程等待Binder事務結果；

	2.排查服務端，發現服務端在主線程處理耗時操作，導致Binder事務處理阻塞；

	解決方案：

	?將服務端的耗時操作移到工作線程，避免阻塞Binder事務處理；

	?客戶端使用oneway異步調用，避免主線程阻塞等待；

	?為Binder調用實現超時機制，防止無限期等待。

	十、總結與展望

	Binder驅動作為Android IPC通信的核心，其精妙的設計貫穿了高效、安全、可靠三大原則：

	1.內存管理：基于mmap的零拷貝機制，實現跨進程的高效數據傳輸；

	2.并發控制：三層鎖機制確保線程安全，避免死鎖和數據競爭；

	3.線程調度：智能的線程選擇和優先級繼承，保證事務處理的高效性；

	4.生命周期管理：強/弱引用計數+自動傳播，保障對象的安全管理；

	5.容錯機制：死亡通知機制，實現進程崩潰的實時感知和資源清理；

	6.安全防護：內核級權限檢查、UID/PID驗證、SELinux集成，全方位保障通信安全。

	對于Android開發者而言，理解Binder驅動的底層原理，不僅是進階的必備知識，更是解決復雜性能問題、實現系統級開發的關鍵。

	未來展望：

	隨著Android 15升級到Linux 6.1內核，Binder驅動也在持續優化，未來將朝著更高性能、更低延遲、更強安全的方向發展：

	?進一步優化內存管理和線程調度，降低通信開銷；

	?增強異步事務的處理能力，提升并發通信效率；

	?完善安全機制，實現更細粒度的權限控制和審計。

	Binder驅動是Android系統的“神經系統”，吃透它，就能真正理解Android跨進程通信的底層邏輯，在開發中做到游刃有余。
