一、項目背景與行業痛點

某城市二次供水泵站負責周邊多個居民小區及商業樓宇的日常供水，其核心泵閥控制系統采用西門子 S7-200 SMART PLC（型號：CPUSR40）完成自動化啟停、壓力調節等操作。原系統采用 PPI 協議直連串口型觸摸屏實現本地監控，配套上位機通過串口服務器與 PLC 進行數據交互，在長期運行中暴露出諸多行業共性問題：

·串口服務器轉接導致通訊鏈路穩定性差，高峰供水時段易出現數據丟包、畫面卡頓，影響泵閥狀態的實時監控。

·無以太網通訊能力，無法實現遠程運維，設備故障時工作人員需趕赴現場排查，供水搶修響應效率低。

·原有觸摸屏僅能顯示基礎的泵閥啟停狀態，無數據存儲功能，無法追溯供水壓力、流量的歷史變化，難以進行供水調度優化。

二、改造需求

·摒棄串口服務器，實現 S7-200 SMART PLC 與上位機、國產觸摸屏的直接以太網通訊，提升數據傳輸?shù)姆€(wěn)定性和實時性。

·采用國產觸摸屏完成本地監控，要求畫面交互性強，支持現場快速操作與故障簡易診斷。

三、系統架構設計與設備選型

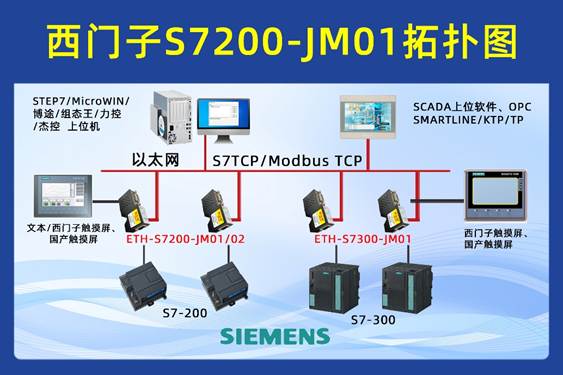

整體架構

改造后的供水泵站監控系統采用三層架構設計，實現設備層、控制層、監控層的無縫銜接與數據互通：

·控制層：西門子 S7-200 SMART CPUSR40 PLC、捷米特ETH-S7200-JM02 PPI 轉以太網模塊、昆侖通態 TPC7062Ti 國產觸摸屏。

昆侖通態 TPC7062Ti 國產觸摸屏

四、系統實施過程

硬件連接

1.將捷米特 ETH-S7200-JM02以太網通訊處理器的 RS485 接口通過屏蔽雙絞線連接至 S7-200 SMART PLC 的 Port0 通訊口，將模塊終端電阻撥至 “ON” 位置，減少信號干擾。

2.模塊的 RJ45 以太網接口通過超五類屏蔽網線連接至泵站工業交換機，保障以太網通訊的穩定性。

3.昆侖通態國產觸摸屏與上位機分別通過網線接入同一工業交換機，形成泵站本地局域網，實現與 PLC 的以太網數據交互。

網絡配置

1.捷米特ETH-S7200-JM02 PPI 以太網模塊配置

o通過電腦瀏覽器訪問模塊默認 Web 配置界面完成模塊基礎參數配置。

o設置模塊靜態 IP 地址：192.168.2.100，子網掩碼：255.255.255.0，網關：192.168.2.1，與泵站內網網段保持一致。

o在協議配置界面選擇 “PPI 主站” 模式，設置 PLC 站號為 3（與 PLC 實際站號匹配），通訊波特率設為 9600bps。

o啟用模塊 “多主站通訊” 功能，允許國產觸摸屏與上位機同時連接，實現并行數據訪問。

2.上位機與國產觸摸屏網絡設置

o上位機：設置靜態 IP 地址為 192.168.2.101，子網掩碼與網關與模塊保持一致，確保網段互通。

o國產觸摸屏：通過昆侖通態 MCGS 組態軟件的網絡配置功能，將觸摸屏 IP 地址設置為 192.168.2.102，完成與模塊的網絡匹配。

五、系統調試與測試

1.通訊測試

o通過捷米特模塊自帶的網絡診斷工具，檢測模塊與 PLC 的通訊狀態，顯示 “通訊正?！?，無丟包、斷連現象。

o分別在國產觸摸屏和上位機端讀取 PLC 的供水壓力、流量等數據，驗證兩端數據的一致性，誤差控制在 0.5% 以內。

o測試多主站并行訪問功能，同時在觸摸屏和上位機對供水泵進行啟停操作，觀察設備響應情況，無操作沖突、數據延遲現象。

六、實施效果與收益分析

系統性能提升

·通訊穩定性大幅提升，摒棄串口服務器后，數據丟包率從原來的 12% 降至 0，實現了泵閥數據的實時、穩定傳輸。

·系統響應速度顯著加快，從操作指令發出到設備反饋的延遲由原來的 400ms 縮短至 80ms 以內，滿足供水調度的實時性需求。

八、總結與展望

本案例成功實現了捷米特ETH-S7200-JM02 PPI 轉以太網模塊在城市二次供水泵站的落地應用，通過將西門子 S7-200 SMART PLC 的 PPI 串口通訊轉換為以太網通訊，結合國產昆侖通態觸摸屏搭建了一套穩定、高效的泵閥監控系統，徹底解決了傳統串口通訊的諸多痛點。該方案充分發揮了國產觸摸屏的高性價比與適配性優勢，實現了供水泵站的自動化、智能化升級，提升了城市供水的穩定性與運維效率。
