一、項目背景

食品飲料行業作為民生剛需產業，生產過程對自動化、標準化和實時監控的要求嚴苛，且產線需 24小時連續穩定運行。傳統三菱 FX3U PLC作為食品飲料生產線的核心控制設備，僅支持串口通訊，無原生網口，導致上位機與現場三菱觸摸屏的數據交互延遲高，生產數據無法實時采集、設備故障不能及時預警，同時人工現場調試 PLC和操作觸摸屏的方式，不僅效率低下，還易因人為操作影響食品生產的衛生標準和產線連續性。某大型食品飲料生產企業在產線智能化升級中，采用遠創智控 YC8000-FX三菱 PLC以太網模塊，解決 FX3U PLC與上位機、三菱觸摸屏的以太網通訊難題，實現產線的智能化管控。

二、系統組成

PLC設備：三菱 FX3U系列 PLC，部署在食品飲料生產線的配料、灌裝、封蓋、貼標等各工序控制柜中，負責精準控制各工序的自動化設備運行，如配料計量泵、灌裝機械手、封蓋機等，實現生產工序的自動化聯動與精準控制，保障生產工藝的標準化。

以太網模塊：遠創智控 YC8000-FX三菱 PLC以太網模塊，采用工業級防塵、防油設計，適配食品車間的生產環境，導軌安裝于 FX3U PLC旁，通過專用通訊線與 PLC編程口連接，不占用 PLC編程口資源。該模塊可同時實現上位機以太網通訊和三菱觸摸屏的接口復用通訊，兼顧數據傳輸與現場操作需求。

上位機：配備三菱 GXWorks2編程軟件和生產監控軟件的工業計算機，部署在食品生產線的中央監控室，通過以太網與 YC8000-FX模塊相連，實現對各工序 FX3U PLC的程序編寫、調試、遠程管理以及生產數據的實時采集與分析。

三菱觸摸屏：三菱 GOT系列觸摸屏，安裝在各生產工序的現場操作柜，通過 YC8000-FX模塊的擴展接口與 PLC通訊，實現現場設備運行狀態的可視化顯示、工藝參數的本地調整以及故障信息的現場提示，與上位機構成 “中央監控 +現場操作”的雙層管控體系。

三、實施過程

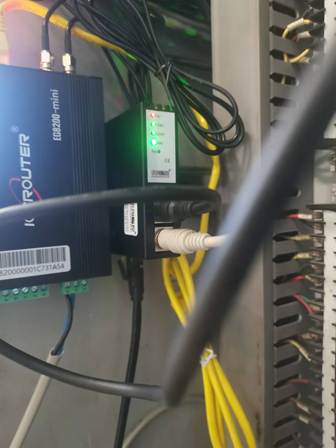

硬件安裝：首先將三菱 FX3U PLC按食品車間衛生與安全標準，安裝在各工序的防水、防塵控制柜內，隨后將遠創智控 YC8000-FX以太網模塊安裝在 35mm標準導軌上，通過專用屏蔽通訊線將模塊 COM1口連接至 FX3U PLC的編程通訊口，COM2口與三菱 GOT觸摸屏相連接，保障現場操作與數據傳輸?shù)碾p重需求。模塊電源線接入控制柜的穩壓電源，做好接地處理，防止食品車間的電壓波動影響模塊運行，確認硬件連接無誤后通電測試。

網絡配置：將中央監控室上位機的本地網卡 IP設置為與 YC8000-FX模塊同一網段，上位機 IP配置為 192.168.2.88，模塊出廠 IP調整為 192.168.2.178，子網掩碼統一設置為 255.255.255.0。通過工業屏蔽網線將上位機與 YC8000-FX模塊的 RJ45網口相連，同時將各工序的模塊接入工廠生產局域網，觀察模塊 Link 指示燈常亮、Data指示燈正常閃爍，確認網絡連接與數據傳輸正常。

參數設置：在監控室上位機中打開瀏覽器，輸入 YC8000-FX模塊的 IP地址，登錄模塊內部 Web網頁進行參數配置。將 PLC類型選擇為 FX3U，系統工作模式設置為三菱以太網協議，通訊波特率適配食品產線的實時數據傳輸需求，通訊重試次數設為 5次，保障數據傳輸?shù)姆€(wěn)定性；同時根據工廠局域網規劃，設置模塊的網關與 DNS地址，確保模塊能穩定接入工廠網絡，實現上位機與三菱觸摸屏的跨節點通訊。

編程與調試：打開三菱 GXWorks2編程軟件，新建項目并選擇對應 FX3U PLC型號，在通訊設置中選擇以太網通訊方式，添加 YC8000-FX模塊的 IP地址，完成編程軟件與 PLC的通訊配置。針對食品生產線的配料、灌裝等工序編寫控制程序，實現各工序的自動化邏輯控制；同時在三菱 GOT觸摸屏中進行畫面組態，關聯 PLC的軟元件，實現設備運行參數、生產計數、故障代碼的可視化顯示。調試過程中，通過 YC8000-FX模塊實時監控 PLC的運行狀態，在上位機中調整程序參數，同步查看三菱觸摸屏的參數變化，確保程序邏輯與現場操作的一致性，解決各工序聯動的通訊延遲問題。

四、應用效果

提升產線運行穩定性：通過 YC8000-FX以太網模塊實現上位機與 FX3U PLC的實時通訊，中央監控室可實時采集各工序的生產數據和設備運行狀態，三菱觸摸屏同步顯示現場信息，設備故障可在監控室和現場同時預警，維護人員能快速定位故障點，將食品產線的故障停機時間縮短 80%以上，保障 24小時連續生產，提升產線整體運行穩定性。

實現工藝參數精準管控：上位機可遠程對 FX3U PLC的工藝參數進行調整，參數修改后實時同步至三菱觸摸屏，現場操作人員可通過觸摸屏核對參數，避免人工現場修改 PLC參數帶來的誤差，保障食品配料、灌裝等工序的工藝標準化，產品合格率提升至 99.5%以上，降低因工藝偏差導致的生產損耗。

優化生產管理效率：上位機采集的生產數據可自動匯總分析，生成生產報表、設備運行報表等，替代傳統的人工數據記錄方式，減少人工成本，同時生產管理人員可通過上位機遠程掌握產線生產進度，根據訂單需求實時調整生產計劃，實現生產資源的合理配置。三菱觸摸屏的現場操作功能，讓現場工作人員無需接觸 PLC控制柜，即可完成簡單的參數調整和設備操作，兼顧操作便捷性與生產衛生標準。

助力食品生產溯源：該以太網通訊方案為食品生產溯源體系建設提供了數據基礎，上位機采集的各工序生產數據、設備運行數據可上傳至工廠的食品質量溯源系統，實現從配料到成品的全生產過程數據追溯，滿足食品行業的質量監管要求，提升企業的品牌公信力。

五、總結

遠創智控 YC8000-FX三菱 PLC以太網模塊在食品飲料生產線的成功應用，有效解決了三菱 FX3U PLC無原生網口、與上位機及三菱觸摸屏通訊效率低的行業痛點，實現了 PLC、上位機、三菱觸摸屏的無縫以太網通訊。該模塊適配食品車間的工業環境，安裝配置簡單，通訊穩定可靠，不僅為食品飲料企業帶來了產線運行穩定性、生產管理效率的雙重提升，還助力企業實現生產工藝標準化和質量溯源，為食品飲料行業的自動化、智能化升級提供了可復制的通訊解決方案，推動企業向高效、標準化、智能化的生產模式轉型。
