方案背景

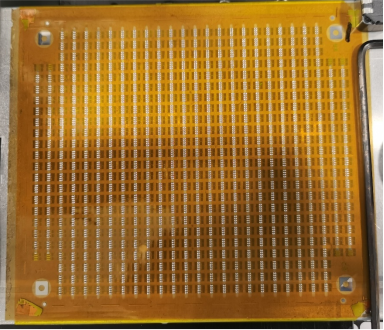

FPGA作為現代電子系統的核心組件，其焊接質量對整體性能至關重要。焊點高度的精確控制是確保信號傳輸穩定、避免短路或開路的關鍵。

檢測方案概述

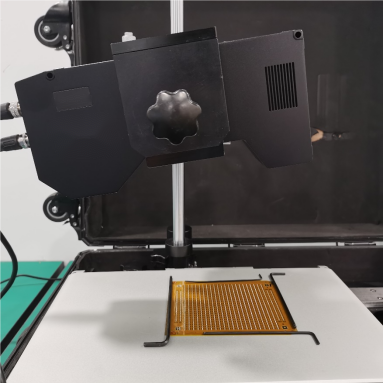

方案核心在于采用線激光輪廓掃描傳感器，結合先進的圖像處理算法，實現對FPGA焊點高度的非接觸式精確測量。傳感器傾斜10°安裝，有效減少了環境光和表面反射造成的噪點，提升了測量信號的純凈度。

檢測方案檢測流程

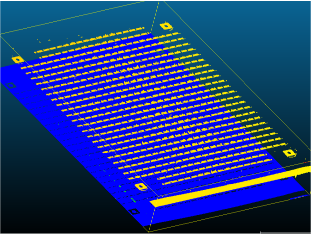

1.三維掃描：線激光快速掃描FPGA表面，生成密集的三維點云數據，全面反映焊點形態。

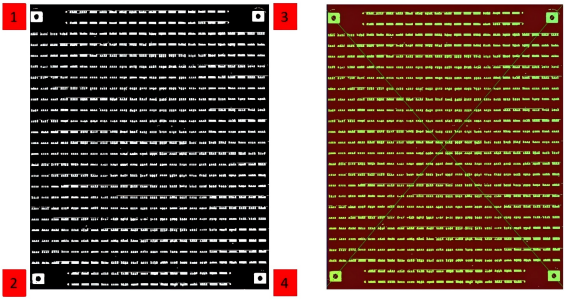

2.智能定位：通過檢測軟件，自動識別并定位產品上的關鍵特征點，如圓心連線交點，確保每次測量的基準統一。

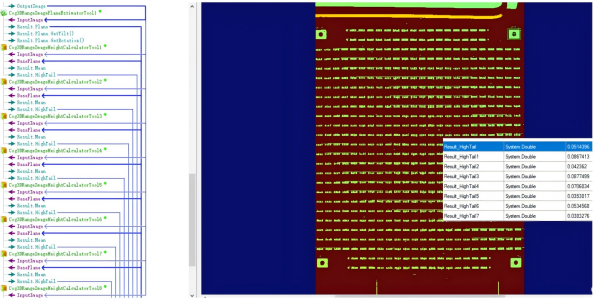

3.高度分析：在3D圖中選取參考區域，擬合基準平面，計算各焊點相對于該平面的高度，實現焊點高度的精確量化。

方案亮點：

• 非接觸測量：避免了傳統接觸式測量可能對焊點造成的損傷，保護了產品完整性。
• 高自動化程度：從掃描到分析，全程自動化，減少了人為干預，提高了檢測效率和一致性。
• 強大的抗干擾能力：傾斜安裝的相機設計，結合先進的圖像處理算法，有效抵御了環境噪點的干擾。

方案難度

面對產品平整度要求的挑戰，本方案通過設計精密的量測平臺和采用自適應校準技術，確保了FPGA在測量過程中的穩定性和準確性。即使產品存在微小不平，也能通過軟件算法進行補償，保證測量結果的可靠性。

方案驗證

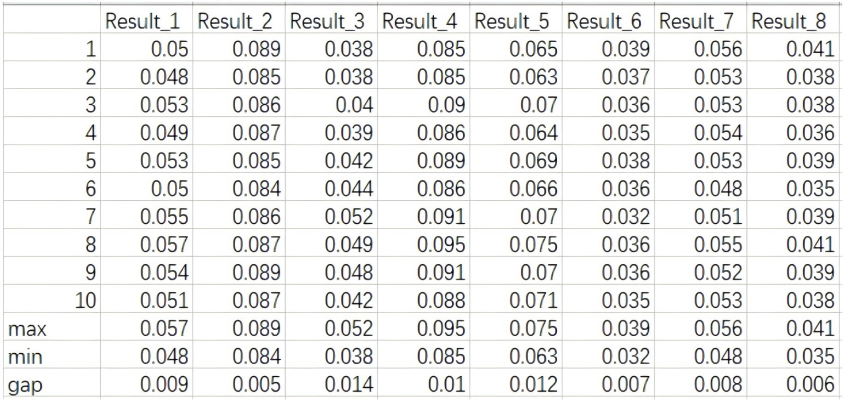

通過多次重復測試同一FPGA焊點，驗證了本方案在數據穩定性方面的優異表現。多次測試結果顯示，焊點高度數據波動極小，證明了方案的可靠性和重復性。

本FPGA焊點高度檢測方案，憑借線激光輪廓掃描技術的創新應用，實現了高效、精準、非接觸的測量，為電子制造行業提供了一種理想的焊接質量檢測解決方案。
