在工業伺服電機編碼器、機器人關節位置反饋等核心場景中，傳統傳感器常受油污、強磁干擾制約，而賽卓電子的電感式編碼器方案，憑借獨特技術優勢成為嚴苛工況的優選。

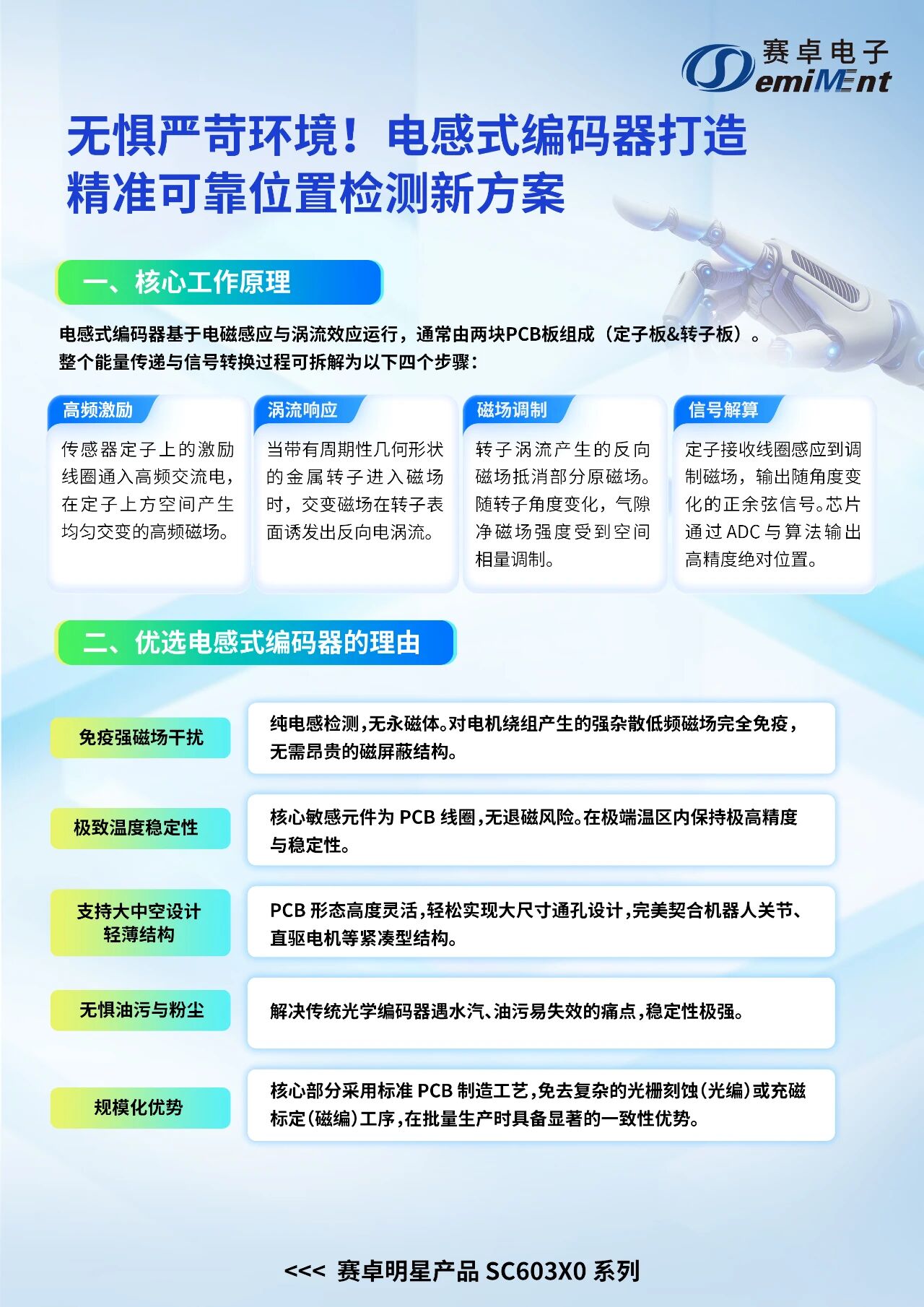

一、核心工作原理：

電感式傳感器基于電磁感應與渦流效應運行，通過四大步驟完成精準位置檢測：

高頻激勵：定子線圈通入高頻交流電，生成均勻交變磁場

渦流響應：金屬轉子進入磁場后，表面激發出反向電渦流

磁場調制：反向磁場抵消部分原磁場，氣隙凈磁場隨角度調制

信號解算：接收線圈感應調制磁場，輸出正余弦信號并解算絕對位置

純電感檢測架構無永磁體，對電機雜散磁場完全免疫，是高效抗電磁干擾方案。

二、核心優勢：適配嚴苛工業環境

相比光電、磁編等技術，電感式編碼器具備多重不可替代優勢：

免疫強磁場干擾：純電感檢測，無永磁體。對電機繞組產生的強雜散低頻磁場完全免疫，無需昂貴的磁屏蔽結構。

極致穩定性：核心敏感元件為 PCB 線圈，無退磁風險，在 - 40℃~125℃寬溫度范圍內保持高精度，適配高溫環境穩定方案

結構靈活性：支持大中空輕薄設計，PCB形態高度靈活，輕松實現大尺寸通孔設計，完美契合機器人關節、直驅電機等緊湊型結構

規?；瘍?yōu)勢：采用標準 PCB 制造工藝，批量生產一致性強，助力國產替代方案高效落地

環境適應性：無懼油污與粉塵，解決傳統光學編碼器易失效痛點

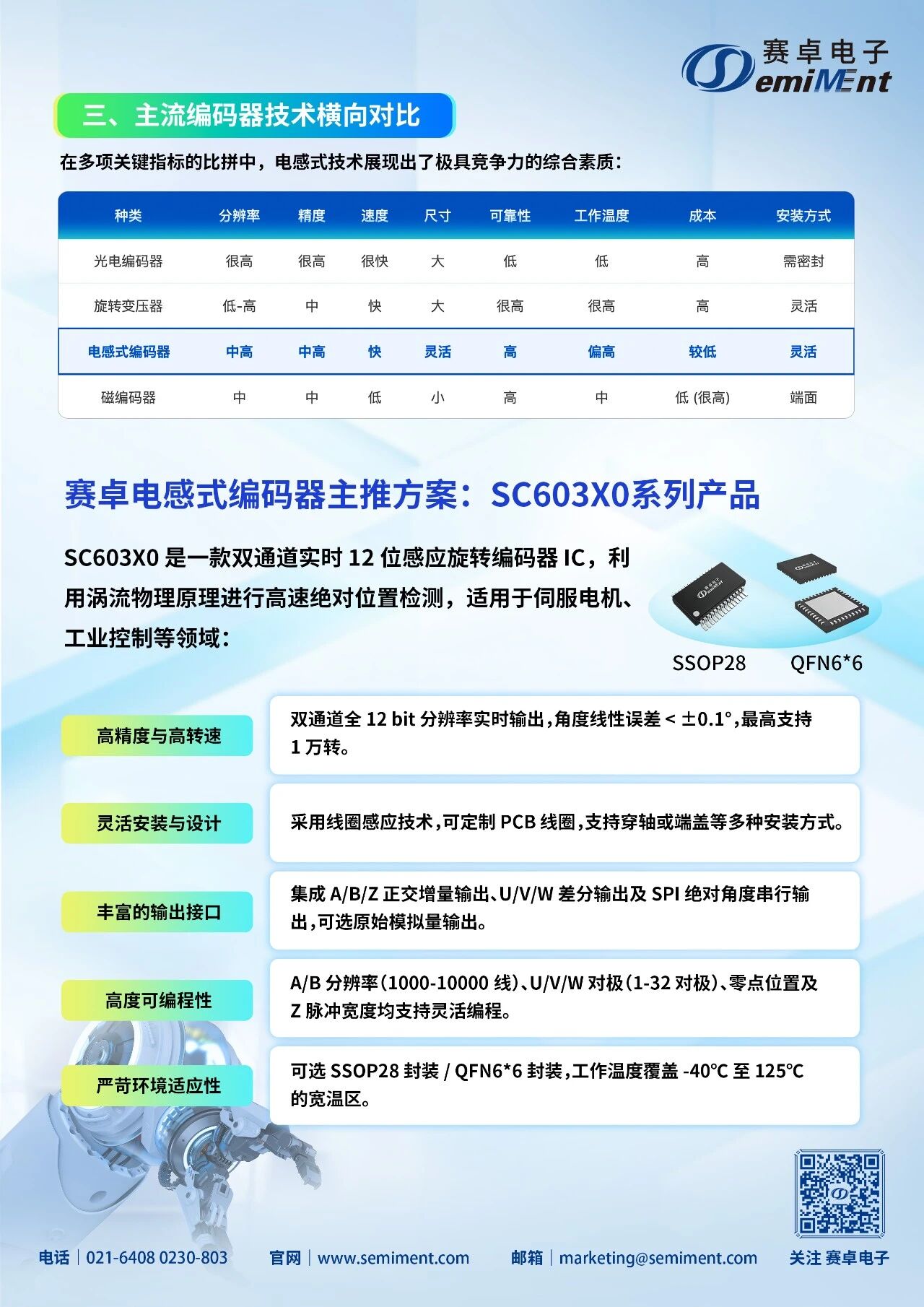

三、主推方案：SC603X0 系列性能亮點

作為賽卓方案的核心芯片，SC603X0 系列雙通道 12 位感應旋轉編碼器 IC，專為伺服電機、工業控制場景打造：

高精度與高轉速：12bit 分辨率實時輸出，角度線性誤差 <±0.1°，最高支持 1 萬轉

靈活安裝：支持穿軸 /end 蓋等多種安裝方式，兼容 SSOP28 與QFN 封裝

豐富接口：集成 A/B/Z 正交增量、U/V/W 差分及 SPI 絕對角度輸出，可選模擬量輸出

高度可編程：A/B 分辨率、U/V/W 對極、零點位置等參數均可靈活配置

嚴苛環境適應性：可選SSOP28封裝 / QFN6*6 封裝，工作溫度覆蓋-40℃至125℃ 的寬溫區

四、關于賽卓：賽卓電子最新介紹

賽卓電子科技（上海）股份有限公司成立于2011年，總部位于上海，并在杭州、西安、深圳、嘉善等地設有研發中心、銷售中心和車規級封裝廠。賽卓電子是國內最早面向汽車電子的集成電路（IC）設計公司之一，致力于為客戶提供完整的車規級芯片解決方案，主要產品包括傳感器芯片、電源管理芯片、電機驅動芯片及其它高性能數?；旌闲酒?，廣泛應用于汽車電子、消費電子、工業控制。

更多技術資料可關注賽卓官方公眾號或聯系021-6408 0230-803（官方獲取學習資料~）
