在電子的世界里，電與磁是相互轉換的。當發生雷擊的時候，雷電產生的電磁波會耦合到電力電線中，產生很大的不同時間長短的電壓。這種過壓會損壞我們敏感的電氣設備。

當你打開電器設備的時候，我們會看到有個很大的開機沖擊電壓和電流，這是由于在電路中有很大的電容和寄生電感的存在。瞬態的大電流是因?yàn)殡娙菰陂_(kāi)機瞬間作為短路器件存在。瞬態的過壓是因?yàn)殡娙菰诔錆M后，電流方向不變，但是電器寄生的電感和電源耦合在一起，又會產生一個很高的過壓。

這些電流和電壓如果不做合適的處理，就會損壞我們精密的電子元器件，嚴重影響產品的可靠性。過壓的保護器件包括壓敏電阻MOV。瞬態電壓抑制二極管TVS和GDT，TSS等產品。工程師可以根據現場情況采用不同組合，達到性價比平衡，滿足產品安全可靠的需要。

我們今天就講一講TVS，TVS也比較簡單，講的人已經比較多。我們今天所講的是兩種新型的TVS，一種是帶回掃的超低鉗位電壓的大功率TVS（ snapback TVS）和和一種新型的垂直鉗位的TVS （ flat clamping TVS）

傳統的TVS通常采用N型襯底材料。然后在兩邊摻雜不同的P型材料，可以是硼，也可以是稼。襯底通常是摻雜的比較淡的N。摻雜的P的濃度決定了崩潰電壓的高低，芯片的面積決定了通流的大小，這種產品結構的工藝簡單，無精準反饋機制，鉗位電壓偏差較大（通常偏差≥２0%），大電流浪涌時鉗位電壓易漂移，可能導致后級敏感器件擊穿。以5.0SMDJ70為例，其10/1000的波形的鉗位電壓到了113V，8/20的波形由于電流密度變大，鉗位電壓到了146V，這個產品如果用在70v的系統上，遠遠無法保護100V的器件。

為采用Snapback 技術的TVS，采用的是新型，這種結構增加了產品放大倍數，產品在雪崩擊穿的時候，形成了通流指數級的正反饋， 不僅僅增加了通流能力，由于回掃的存在，也極大的降低了鉗位電壓

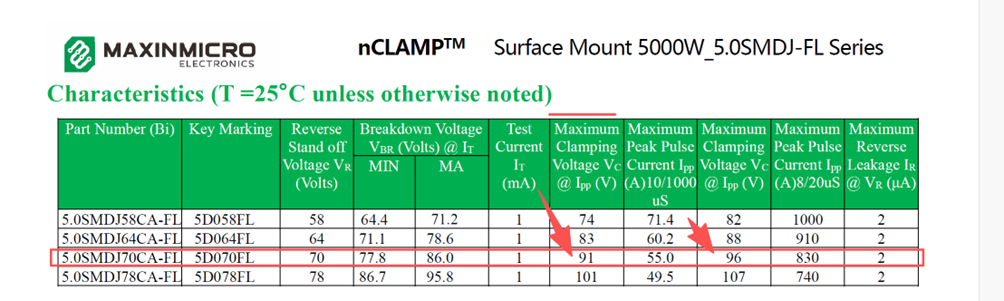

我們同樣的5.0SMDJ70作為對比，5.0SMDJ70A-FL的鉗位電壓如下，從8/20uS的146V降低到96V，降低了40%，從10/1000uS的113V降低到91V降低了25%左右

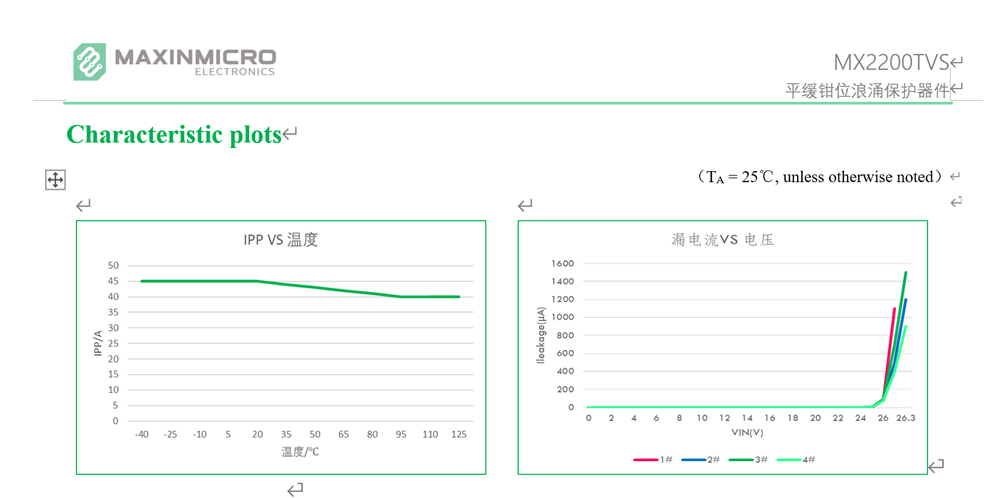

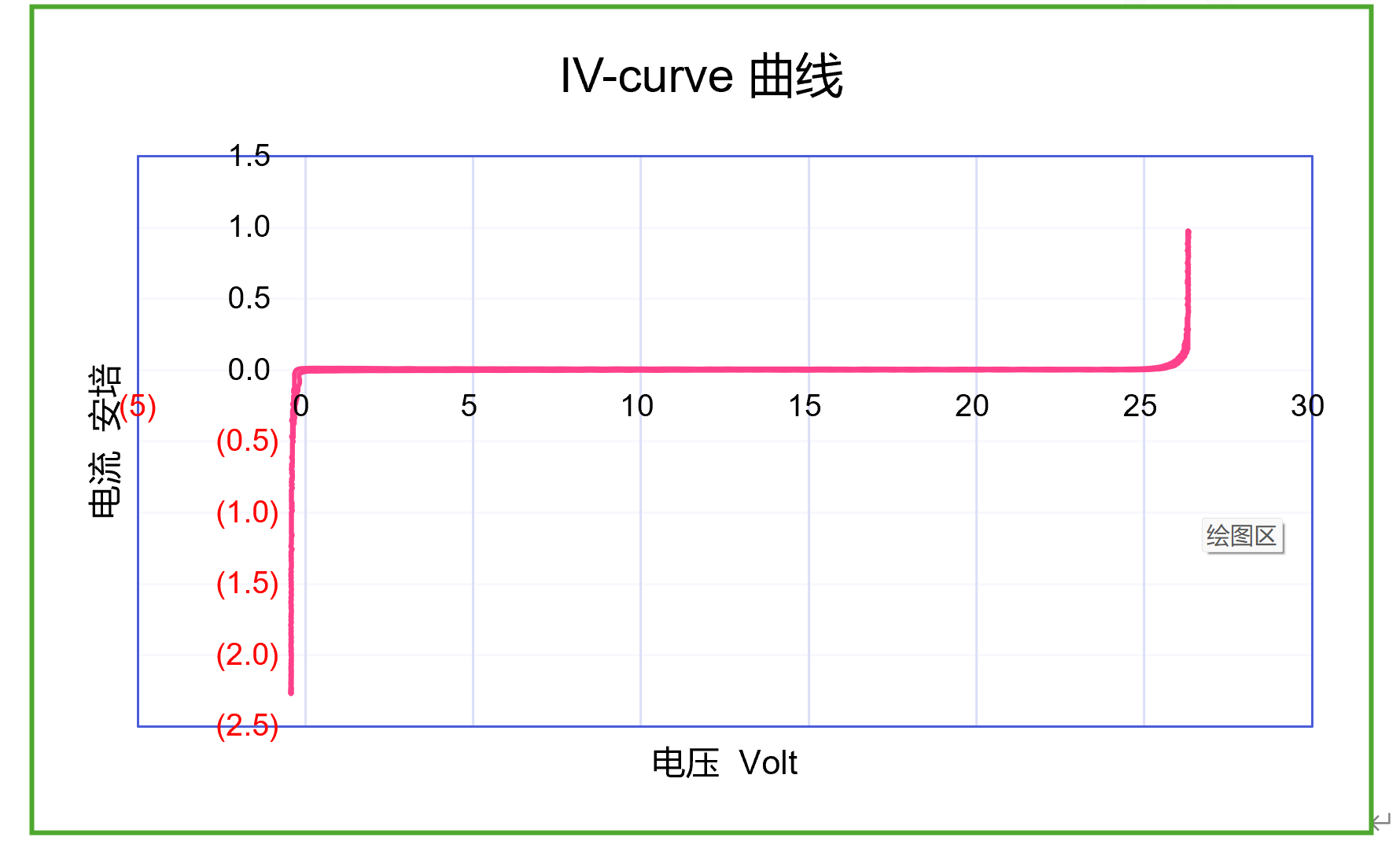

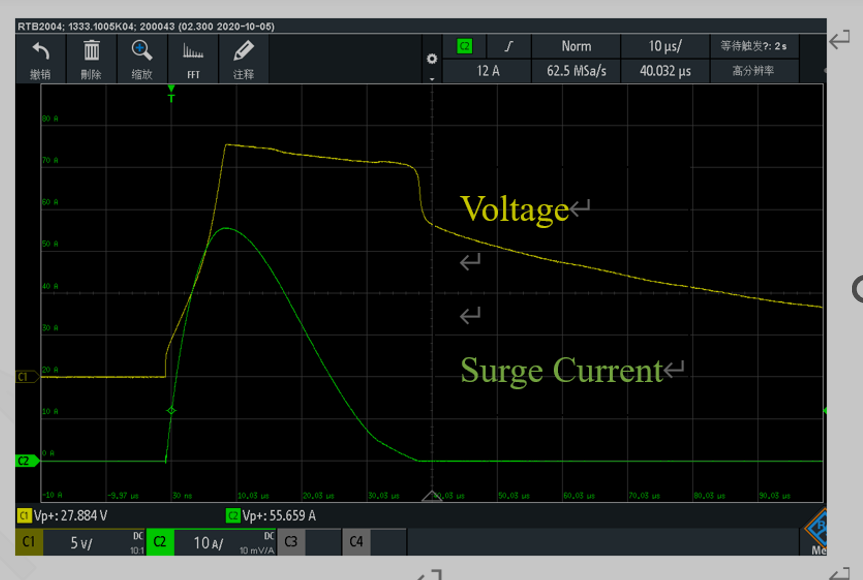

而采用垂直鉗位技術的Flat-clamping TVS，就能更加精準，鉗位電壓更加貼近實際的工作電壓，我們以MX2200TVS為例，采用了垂直鉗位技術 + 獨特反饋機制，鉗位電壓偏差≤5%，40A、8/20μs 浪涌電流下最大鉗位電壓僅 28.4V，動態電阻低至 20mΩ，鉗位穩定無漂移；同時集成 Level 4 IEC 61000-4-2 ESD 保護，可抵御 ±30kV 靜電干擾，保護更全面可靠，遠超傳統 TVS 的基礎防護水平
