做無刷電動工具的廠家，幾乎都踩過這個致命的坑：樣機調試完美，扭矩、轉速、續航全達標，卻卡在EMC電磁兼容認證上，反復改板3個月，整改成本花了幾十萬，還是過不了3C、CE、UL等主流安規認證，硬生生錯過了產品上市的黃金窗口，前期研發投入全部打了水漂。深耕無刷電機驅動領域多年的其利天下，在服務上百家電動工具廠家的過程中發現：超85%的電動工具EMC認證失敗、電磁干擾問題，根源都在于底層的無刷電動工具驅動方案存在先天設計缺陷，而非后期簡單整改就能解決。

很多廠家陷入“先做功能，后改EMC”的致命誤區，等產品功能全部定型后，再靠加磁珠、電容、濾波元件來補救，卻忽略了無刷電動工具的電磁干擾，90%都來源于無刷電動工具驅動方案的底層設計。先天架構的缺陷，靠后期補丁式整改根本無法根治，最終陷入“改板-測試-不通過-再改板”的惡性循環，不僅推高了研發與物料成本，還直接導致產品無法上市。

一、EMC整改難，核心問題出在無刷電動工具驅動方案

無刷電動工具的電磁干擾，從來不是零散的元器件問題，而是無刷電動工具驅動方案的系統性問題。驅動方案作為整機的動力中樞，是電磁干擾的核心發源地，主要集中在三大源頭，全部由驅動方案的設計邏輯決定：

1. 功率開關的高頻干擾：無刷電動工具驅動方案的核心是通過MOS管的高頻開關實現電機控制，開關過程中會產生極高的di/dt、dv/dt，形成強烈的傳導干擾與輻射干擾，這是無刷電動工具最主要的干擾源。如果驅動方案的硬件架構沒有做針對性的抑制設計，后期哪怕加再多濾波元件，也很難把干擾峰值降到認證標準以內。
2. 電機換相的電流尖峰干擾：無刷電機換相過程中會產生瞬時電流尖峰，不僅會加劇電磁輻射，還會通過電源線傳導干擾其他電路。如果無刷電動工具驅動方案的控制算法沒有做換相優化，僅靠硬件濾波很難徹底解決尖峰干擾問題，也是很多廠家反復整改不達標的核心原因。
3. 接地與布局的先天缺陷：PCB布局、接地設計、回路規劃，是無刷電動工具驅動方案EMC設計的核心。如果驅動方案在設計初期，沒有做好功率地與信號地的隔離、高頻回路最小化處理，就會導致地線阻抗不匹配、干擾串?dāng)_嚴重，后期哪怕重新飛線、改板，也很難彌補布局帶來的先天缺陷。

更關鍵的是，不同品類的無刷電動工具，EMC痛點天差地別：角磨機、電錘等大功率工業級工具，大電流高開關頻率帶來的傳導干擾是核心卡點；電動螺絲刀、手電鉆等民用手持工具，輻射干擾與靜電防護是合規重點。沒有經過全品類驗證的無刷電動工具驅動方案，很難針對性解決不同品類的EMC難題，這也是很多廠家同一款方案改來改去都過不了認證的核心原因。

二、廠家EMC整改踩坑，都是無刷電動工具驅動方案選型先踩了雷

很多廠家把EMC整改難歸咎于認證標準太嚴，卻沒意識到，早在無刷電動工具驅動方案選型的階段，就已經埋下了整改的雷，其中這3個坑，超90%的廠家都踩過：

1. 低價簡配方案，直接砍掉EMC核心電路

為了壓縮幾毛錢的BOM成本，很多廠家選用了簡配的無刷電動工具驅動方案，廠家直接砍掉了π型濾波電路、尖峰吸收回路、共模抑制電路等核心EMC設計，看似省了物料成本，卻為后續認證埋下了致命隱患。后期為了整改，不得不額外增加大量濾波元件，不僅物料成本遠超最初節省的費用，還可能因為結構空間不足無法安裝，最終只能重新設計PCB，研發周期直接拉長數月。

1. 重功能輕合規，先做產品再補EMC

這是新手廠家最容易踩的坑：研發階段只關注無刷電動工具驅動方案的扭矩、轉速、功耗等性能指標，完全忽略EMC設計，等功能全部定型、開模完成后，才發現認證過不了。此時再去改驅動方案、改PCB布局，不僅要推翻之前的研發成果，還要重新開模、調樣，時間與資金成本都是前期設計的10倍以上。

1. 選了無量產認證案例的實驗室方案

很多方案商的無刷電動工具驅動方案，只在實驗室里完成了功能測試，沒有經過實際的認證驗證與量產考驗，標稱的“EMC合規”根本沒有實測支撐。廠家選用這類方案后，一送樣檢測就全面超標，而方案商沒有成熟的整改經驗，只能陪著廠家反復試錯，最終導致產品上市遙遙無期。

三、選對無刷電動工具驅動方案，從源頭解決EMC難題

想要一次性通過EMC認證，徹底解決電磁干擾問題，核心不是后期整改，而是選對一款從硬件到軟件全鏈路前置EMC優化的無刷電動工具驅動方案，從源頭抑制干擾、提升抗干擾能力，這才是最高效、最低成本的解決方案。

其利天下深耕無刷電機驅動領域多年，推出的全品類無刷電動工具驅動方案，始終將EMC合規設計前置到方案架構設計的第一步，從硬件、軟件兩大維度完成全鏈路優化，已幫助上百家廠家實現產品一次性通過國內外主流安規認證，徹底告別反復整改的內耗。

1. 硬件架構：前置EMC優化，從根源抑制干擾

成熟的無刷電動工具驅動方案，在PCB設計階段就完成了EMC全局規劃：采用“功率地-信號地-模擬地”單點接地設計，嚴格隔離功率回路與信號回路，最小化高頻電流環路面積，從源頭減少輻射與串?dāng)_；預留標準化的EMC濾波電路，針對傳導、輻射干擾做分級抑制；內置硬件尖峰吸收單元，抑制MOS管開關與電機換相產生的干擾尖峰，從根源上降低干擾量級。

1. 軟件算法：數字化優化，降低整改成本

很多廠家忽略了軟件對EMC的優化作用，其利天下的無刷電動工具驅動方案，通過精細化的軟件算法，無需增加硬件成本，就能大幅降低電磁干擾峰值。比如采用擴頻調制技術，將MOS管開關頻率的尖峰能量分散到更寬頻段，大幅降低輻射干擾峰值；優化無感FOC換相算法，平滑電機換相過程，減少電流尖峰；通過軟啟動、緩關斷控制，避免啟停瞬間的大電流沖擊帶來的干擾，實現軟硬件協同的EMC優化。

1. 預認證公版方案，7天快速落地，一次性過認證

針對電動剪刀、電動螺絲刀、手電鉆、沖擊鉆、電動扳手、角磨機、電錘、電鋸8大主流品類，我們打造了經過EMC預認證的公版無刷電動工具驅動方案，所有方案均已通過3C、CE、UL等主流認證標準的預測試，經過上百款產品的量產驗證。廠家只需根據自身電機參數、功能需求做簡單軟件微調，無需重新設計硬件，就能快速完成樣機落地，一次性通過安規認證，徹底告別整改內耗。

四、選對無刷電動工具驅動方案，避開EMC坑的核心標準

對于電動工具廠家而言，想要避開EMC整改的大坑，在無刷電動工具驅動方案選型時，一定要守住這3條核心標準：

1. 必須堅持EMC設計前置，拒絕“先功能后整改”：優先選擇在架構設計階段就完成全鏈路EMC優化的無刷電動工具驅動方案，不要指望后期整改彌補先天缺陷。
2. 必須選有成熟認證案例、量產驗證的方案：優先選擇有大量成功認證案例、百萬級出貨量驗證的無刷電動工具驅動方案，實驗室數據永遠不如量產落地的實測經驗靠譜。
3. 必須選能提供全流程認證技術支持的方案商：EMC認證不僅需要好的方案，還需要專業的整改指導，優先選擇能提供預測試、整改輔助、認證對接全流程支持的合作伙伴，少走90%的彎路。

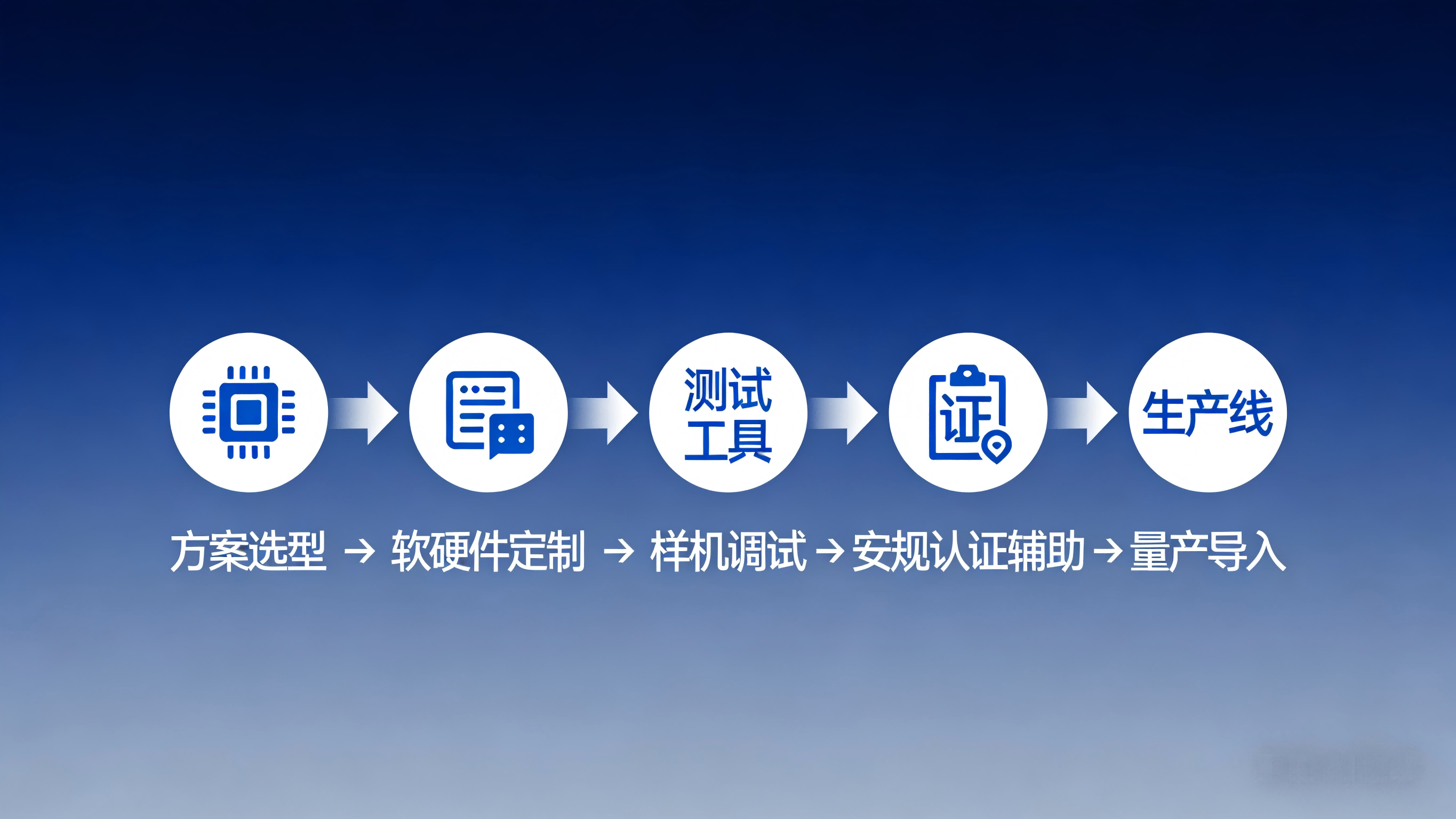

對于無刷電動工具廠家而言，EMC認證從來不是產品研發的最后一步，而是從無刷電動工具驅動方案選型的第一步就要考慮的核心問題。選對一款前置EMC優化、經過量產認證驗證的無刷電動工具驅動方案，就能徹底告別反復整改的噩夢，大幅縮短研發周期、降低研發成本，讓產品快速上市搶占市場先機。其利天下的全品類無刷電動工具驅動方案，不僅能實現全鏈路EMC合規設計，還能提供從方案選型、樣機調試、認證預測試到量產導入的全流程技術支持，幫廠家一次性解決EMC認證難題。
