在科學實驗和工程測試領域，高速相機是實驗中常用的儀器設備?；鸺c火、碰撞測試、靶場彈道——這些關鍵數據往往隱匿于一瞬間，高速相機所具備的超高采集速度，使這些現象能夠被清晰捕捉。

但實驗與測試的場景從非理想狀態，當科研與工程走向高空低壓的極限空域、伴隨劇烈振動的機械現場、充斥電磁干擾的復雜環境，或是面臨寬溫波動、目標明暗反差極大、光線微弱，甚至需要捕捉紫外等不可見光信號時，傳統高速相機的短板便瞬間凸顯：即便幀率達標，采集的圖像也常出現失真、模糊，關鍵信息悄然丟失。

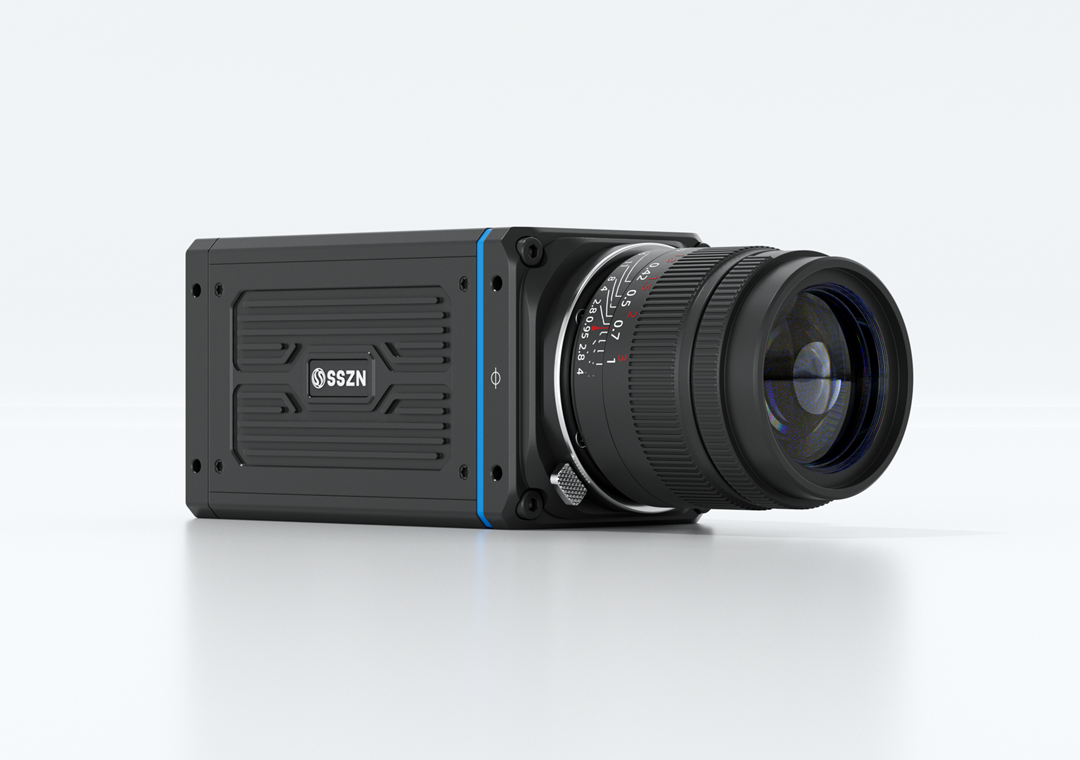

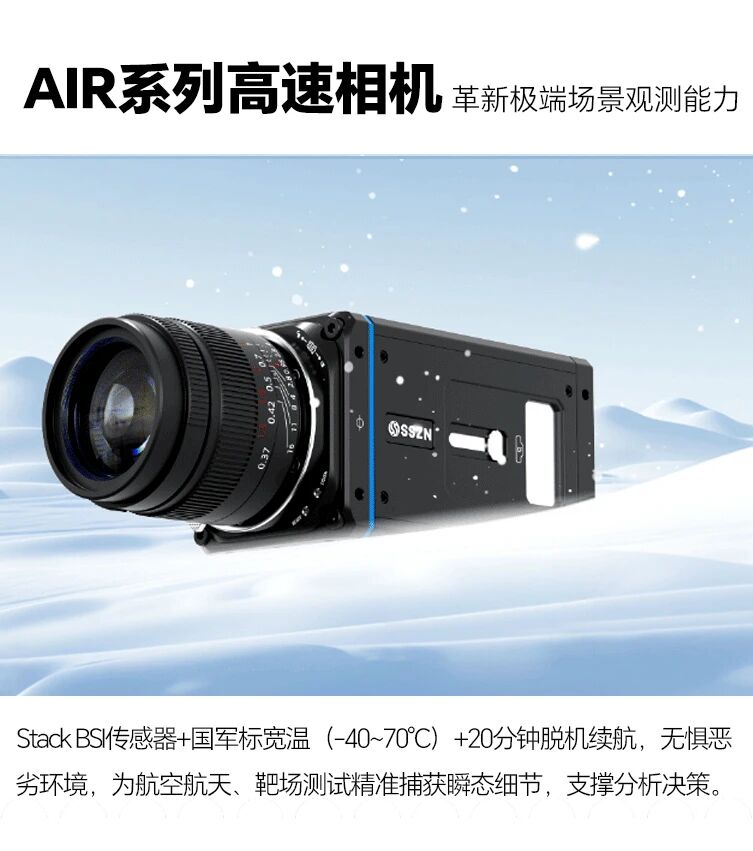

深視智能AIR系列高速相機，將技術突破點精準鎖定于此，專為解決極端環境下的高速成像難題而生。

背照式工藝

-打破光效瓶頸的物理重構-

要理解高速成像在弱光或復雜光照條件下的挑戰，首先需要了解傳統前照式（FSI）CMOS傳感器的結構局限。

在FSI架構中，光線必須穿過金屬排線層和鈍化層才能到達感光區域。這些“攔路”結構會吸收和反射部分入射光，尤其在高幀率下曝光時間被壓縮至極短時，光效損失直接表現為圖像信噪比的劣化。

AIR系列高速攝像機采用的背照式（Stack BSI）工藝，從根本上重構了這一物理路徑。通過將金屬排線層轉移至感光層背面，光線得以直達光電二極管。這一結構優化的直接結果是：傳感器對入射光子的捕獲效率顯著提升，尤其在弱光場景下，等效感光度獲得跨越式增強。與此同時，AIR系列搭載深視自研顏色算法，圖像質量獲得顯著提升。

相同拍攝條件下，左圖：傳統前照式(FSI)傳感器結構 | 右圖：AIR系列采用的背照式(BSI)傳感器結構

0

2

動態范圍的工程平衡

-75dB如何實現“同框不失真”-

極端瞬態事件的另一大成像難點，在于場景內光照強度的巨大反差。以火箭尾焰為例，焰心區域亮度極高，而箭體表面可能處于陰影中。傳統傳感器受限于電荷滿阱容量的物理上限，往往顧此失彼：亮部過曝，暗部欠曝。AIR系列高速攝像機通過自研單幀HDR算法實現了75dB動態范圍。這一指標的意義在于：它允許傳感器在單次曝光中，對不同光照區域進行非線性的電荷響應調制，從而將高光與暗部細節壓縮至同一幅圖像的動態范圍內。

左圖：HDR開啟前，強光處過曝，細節丟失 | 右圖：HDR開啟后，明暗細節層次分明

從工程角度，這意味著無需多幀合成（降低幀率），即可在單幀圖像中同時保留尾焰的結構紋理與箭體的表面特征。

0

3

量子效率曲線

-從紫外到近紅外的全波段均衡-

高速成像的應用場景往往對應特定的光譜窗口：

紫外波段（355-500nm）：用于火焰光譜分析、電暈放電檢測、某些熒光標記實驗；

可見光波段：最通用的觀測窗口；

近紅外波段：可用于穿透煙塵、燃燒診斷及特定材料分析。

AIR系列的量子效率曲線呈現出兩個技術特征：

第一：350-400nm波段，量子效率依然趨近90%，這對需要極高紫外靈敏度的科研場景（如燃燒中間產物的自發光譜捕捉）來說尤為重要。

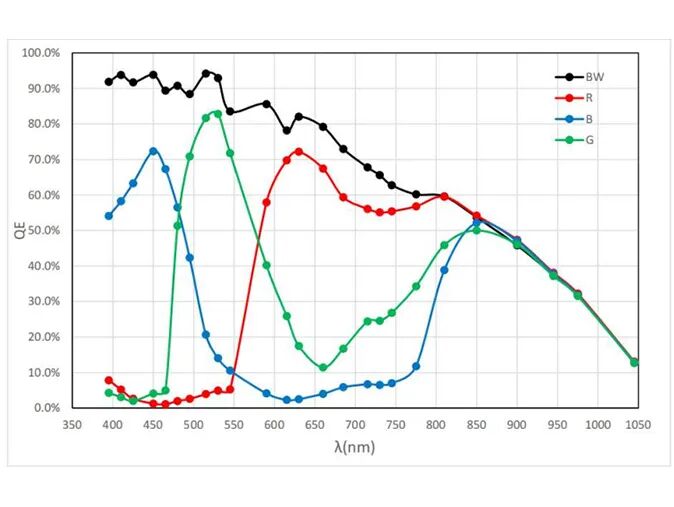

圖：AIR系列型號量子效率曲線

第二：響應曲線在可見光波段，峰值量子效率≥90%，并平滑延伸至近紅外波段。這種全波段均衡的探測能力，并非偶然的工藝結果，而是對傳感器材料與電極結構進行針對性優化的產物。對于復雜實驗而言，這意味著同一臺相機可覆蓋更寬的實驗窗口。

量子效率的提升不僅意味著感光度的提升，更重要的是信噪比的提升。在信號較強的拍攝條件下主要考慮散粒噪聲，讀出噪聲和暗電流可忽略不計。此時信噪比和QE的平方根成正比。

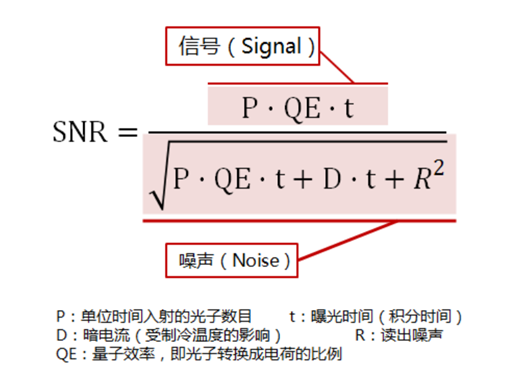

圖：信噪比公式

0

4

環境適應性

-三大硬件優勢-

當高速相機走出實驗室，被掛載于機載平臺、嵌入碰撞假人、置于爆炸場邊緣，另一個技術維度開始主導成敗：環境適應性。

AIR系列高速相機具有三大突出的環境適應能力：

1.寬溫運行（-40℃~70℃）：這不僅僅是元器件選型的寬溫化。溫度變化會導致傳感器暗電流漂移、ADC參考電壓波動，進而影響圖像的固定模式噪聲（FPN）水平。寬溫范圍內的穩定成像，需要對讀出電路進行溫度補償設計。

2.抗振與EMC防護：極端環境的機械振動會引發傳感器與光學系統的微位移，電磁干擾則會耦合進信號鏈路?？拐裨O計涉及機械結構的模態分析與阻尼優化；EMC防護則需要在PCB布局、屏蔽層設計層面阻斷干擾路徑。

3.獨立運行能力：內置行業安全性領先的鎳氫電池，配合CF卡存儲，實現完全脫機運行。相機可在圖像錄制完成后可實現數據保存無需人工干預，這一設計邏輯并非簡單的“方便”，而是為了在無法部署線纜/供電電壓不穩的封閉或危險環境中依然能夠完成數據采集與獨立存儲，且無燃爆風險。

0

5

軟件層面

-從圖像采集到數據生成的閉環-

硬件捕獲的原始圖像，需要經過軟件處理才能轉化為可量化的實驗數據。

AIR系列配套的FastPhoto采集軟件與Smotion-H運動分析軟件，構成了一套完整的后處理鏈路：

FastPhoto負責底層控制：曝光參數、觸發模式、緩存管理，確保每一次觸發事件都能被完整記錄，不丟幀；

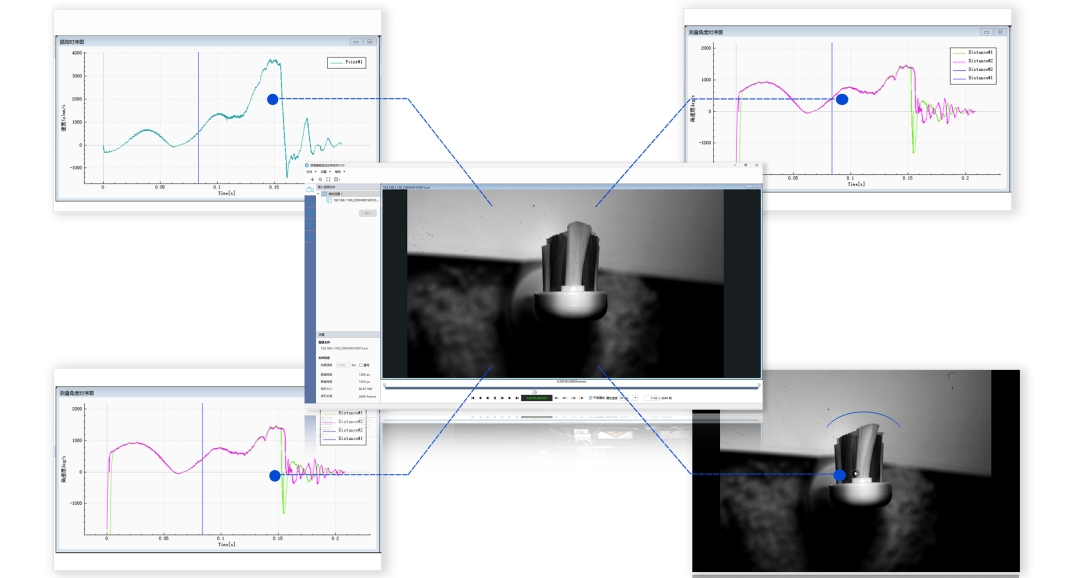

Smotion-H則實現了無標記點的高精度運動追蹤：通過亞像素級的特征匹配算法，自動識別被測對象的位移軌跡、速度變化、形變過程，輸出量化數據供后續分析。

對于碰撞測試或彈道實驗而言，這意味著從“拍到畫面”到“獲得數據”的路徑被大幅縮短，且避免了人工標記帶來的誤差引入。

高速成像的技術縱深

回到開篇的問題：極端環境下的高速成像，難點究竟在哪里？

答案已逐漸清晰：幀率只是入場券。真正的技術縱深，體現在傳感器結構對光效的物理重構、動態范圍對極端光照的工程平衡、量子效率對全波段的均衡覆蓋、環境適應性對嚴苛工況的底層兼容，以及軟件算法對數據生成的完整支撐。

深視智能AIR系列的技術突破，并非單一指標的極致堆砌，而是在上述多個維度上，尋求工程可實現的最優解集。對于航空航天、汽車碰撞、靶場測試、燃燒診斷等領域的研究者而言，這套系統提供的能力是：在極端環境下，依然能夠獲得保真度足夠高的原始數據，為后續的分析與結論筑牢根基。

如需獲取更多產品信息或申請樣機測試，可登錄深視智能官網或咨詢相關銷售人員。
