干電力無功補償?shù)耐校喟胗鲞^(guò)這種糟心事：低壓側無功補償控制器顯示功率因數偏低，眼看要被供電公司考核，高壓側計量電表卻數值完美，兩個設備數據相悖，排查半天找不著癥結，既白忙活又揪心。其實這既不是接線錯，也不是控制器壞，而是低壓側的3次諧波在搗亂！今天結合現場案例把這個諧波坑講透，教大家一招快速解決，輕松避坑。

現場異常排查：常規問題排除，諧波現原形

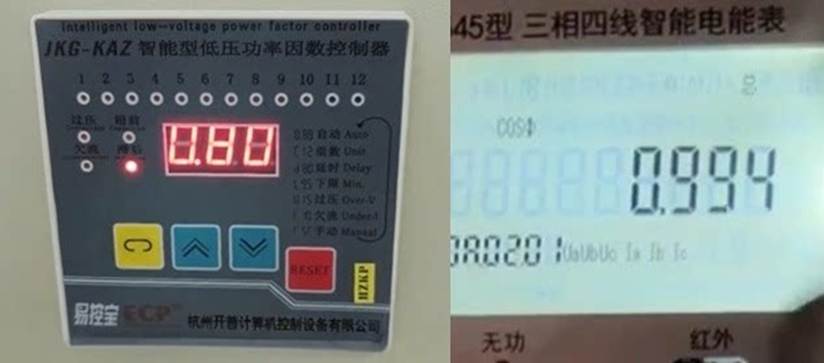

我們有個客戶就碰到了典型的數值打架情況：廠區無功補償控制器一直顯示功率因數0.8滯后），反復投切電容都無改善，可高壓側高供高計電表穩穩顯示0.99，完全達標。更反常的是，手動投入一組電容后，控制器直接跳到超前0.8，電表也同步變成超前0.99，投切動作一致，偏差幅度卻始終不變，直接排除了常規故障可能。

遇到功率因數數值異常，大家第一反應都是查接線——電壓、電流相線接錯會導致相位角偏差30度，功率因數會直接掉到0.87左右，和現場 0.8的數值高度契合。但此次逐根核對低壓柜內電壓取樣線、電流互感器極性和相線對應關系，反復檢查兩遍均無問題；排查控制器硬件，也無損壞跡象，常規排查徹底碰壁。

轉機藏在一個細節里：控制器的功率因數數值并非穩定不變，而是在滯后和超前之間無規律快速跳變，這是接線故障和硬件損壞都不會出現的現象。讓客戶開啟控制器的諧波畸變率監測功能后，結果一目了然——現場 3次諧波畸變率高達 9%，正是諧波產生的諧波無功，干擾了正常的無功監測邏輯。

原理拆解：為啥控制器和電表數值不一樣？

同個配電系統，兩個設備測功率因數卻結果迥異，核心原因在測量位置和3 次諧波的特殊屬性，再加上設備測量對象的差異，數值偏差成為必然。

3次諧波屬于零序諧波，有個關鍵特性：無法通過配電變壓器耦合到高壓側，只會滯留在低壓側。這直接導致兩個設備測量結果天差地別：

• 低壓側無功補償控制器：監測低壓側全電量，基波無功 +諧波無功都會被捕捉，諧波無功會直接干擾監測邏輯，拉低顯示的功率因數，還會隨基波功率因數變化，讓諧波無功從滯后變超前，導致數值亂跳；
• 高壓側高供高計電表：根本監測不到傳不過來的 3次諧波無功，測量的是剔除諧波后的真實基波功率因數，只要現場基波無功補償?shù)轿?，?shù)值就會穩定達標。

簡單說，控制器測的是 “總無功”，電表測的是 “純基波無功”，這就是數值打架的核心原因。

一招解決：切換模式，數值瞬間對齊

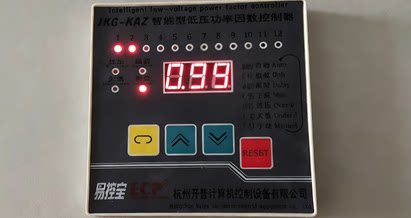

找到根源，解決起來超簡單，不用換設備、不用改接線，易控寶無功補償控制器的客戶直接將控制器切換為「基波功率因數測量模式」即可。完成這一步操作后，功率因數數值瞬間從 0.8飆升到 0.99，和高壓電表數值完全一致，后續電容投切恢復正常，再也沒有滯后、超前亂跳的情況。

這個模式的核心優勢，是讓控制器只監測基波無功，過濾掉諧波無功的干擾，讓測量結果和供電公司高壓計量電表保持一致，從根本上避免因諧波誤判導致的無功補償投切失誤，杜絕力率罰款。

行業避坑指南，這些要點記牢

3次諧波干擾的問題，在工廠、商超、寫字樓等低壓配電系統中十分常見，尤其是單相設備、整流設備密集的現場，3次諧波超標近乎常態，稍不注意就會走排查彎路。給大家總結 3個實用避坑要點：

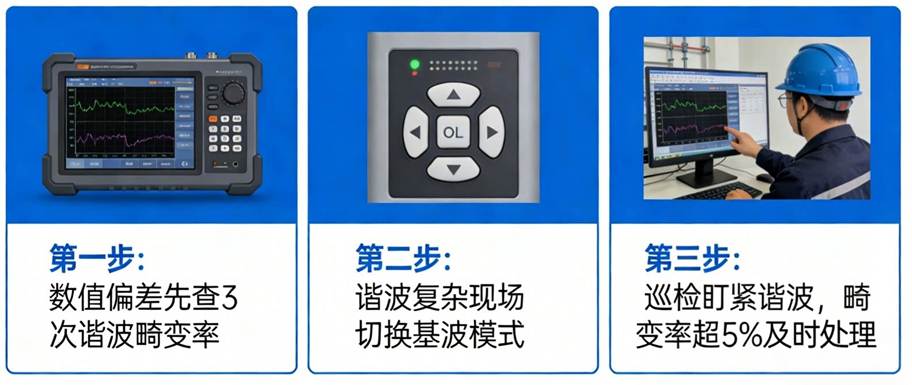

1. 數值偏差先查諧波：高供高計的客戶，一旦控制器和電表功率因數偏差巨大，別先死磕接線和硬件，第一時間用控制器的諧波監測功能查 3次諧波畸變率，這是最高效的排查思路；
2. 優先切換基波模式：主流無功補償控制器基本都自帶基波功率因數測量功能，諧波復雜的現場，提前切換模式，既能保證功率因數測量精準，又能讓電容投切邏輯更合理；
3. 日常巡檢盯緊諧波：巡檢時多留意控制器的諧波數據，一旦 3次諧波畸變率超過 5%，就要警惕諧波無功干擾，及時采取應對措施，避免小問題拖成大麻煩。

電力現場的很多疑難雜癥，看似毫無頭緒，其實都是被諧波這類隱性因素干擾。選對設備、掌握基礎原理，就能輕松避開這類坑，讓無功補償更精準，再也不用被功率因數數值打架的問題困擾！

如果您的工廠也存在 “功率因數不達標”“力調電費罰款”問題，請隨時咨詢易控寶技術團隊，我們?yōu)槟峁I(yè)解決方案！
