一、項目背景：傳統串口通訊局限，阻礙機電設備精密制造升級

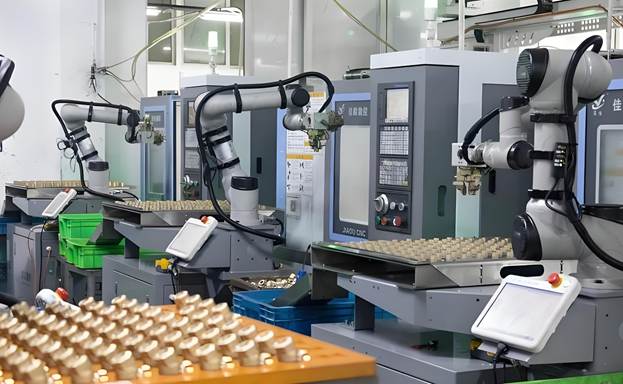

某大型高端機電設備制造企業專業生產數控加工中心、工業機械臂、精密輸送設備等高端裝備，產線涵蓋精密零部件數控加工、核心部件裝配、整機運動調試、成品精度檢測等工序。設備的精密運動控制是核心技術環節，企業在數控加工工位、機械臂裝配工位部署了多臺伺服驅動器，通過精準控制電機轉速、扭矩、定位精度，實現零部件的微米級加工和設備的精密裝配。

但三菱 Q03UDE PLC無原生以太網接口，傳統采用串口與伺服驅動器通訊的方式，在機電設備精密制造、高速運動控制場景中暴露出諸多問題：

通訊速率低，精密控制存在滯后：串口通訊速率低，控制指令下發和數據回傳延遲超 300毫秒，在伺服驅動器高速、高精度運動控制時，PLC無法實時調節參數，導致零部件加工精度偏差、機械臂裝配定位誤差，產品合格率受影響。

布線復雜，產線精密布局受制約：RS-485通訊需鋪設專用屏蔽線纜，機電設備產線的數控加工中心、機械臂等設備布局緊湊，專用線纜鋪設難度大，且線纜易受設備振動影響出現接觸不良，影響通訊穩定性。

單設備通訊，無法實現多軸同步控制：串口的點對點通訊模式，一臺 PLC僅能單獨控制少量伺服驅動器，無法實現數控加工中心的多軸聯動、機械臂的多關節同步控制，且 PLC無法與現場三菱觸摸屏、工位上位機實現數據交互，現場工藝調整需停機操作，影響生產效率。

這些問題嚴重制約了機電設備的精密制造水平和產線自動化效率，亟需一套高速、同步、開放的以太網通訊解決方案，打破串口通訊的局限，適配高端機電設備精密運動控制的需求。

二、解決方案：遠創智控 YC8000-Q以太網通訊模塊打造精密運動控制通訊體系

經高端機電設備精密控制專項調研和運動控制技術驗證，企業最終選用遠創智控 YC8000-Q以太網通訊處理器，作為三菱 Q03UDE PLC與伺服驅動器之間的通訊橋梁。該模塊完美適配機電設備精密運動控制、多軸同步的需求，核心功能與優勢如下：

串口轉以太網透明傳輸，降低產線改造成本：YC8000-Q通過 RS-232/485串口與 PLC編程口 /通訊口連接，將串口數據透明轉換為以太網數據，無需修改 PLC原有精密運動控制程序，直接實現 PLC與以太網型伺服驅動器的對接，產線改造無需停機，大幅降低改造成本。

主流工業協議全覆蓋，適配多品牌伺服設備組網：模塊內置三菱 MC協議、Modbus TCP協議、EtherNet/IP協議，可無縫對接不同品牌的以太網型伺服驅動器、三菱觸摸屏、產線檢測設備、MES系統等多類型設備，實現多軸伺服驅動器的同步組網控制。

三、系統架構與設備配置

以企業核心的數控加工中心產線和工業機械臂裝配產線為核心，搭建以太網精密運動控制通訊系統，覆蓋 6臺數控加工中心（每臺 3軸伺服）、4臺工業機械臂（每臺 6軸伺服），具體設備配置與連接方式如下：

核心設備：

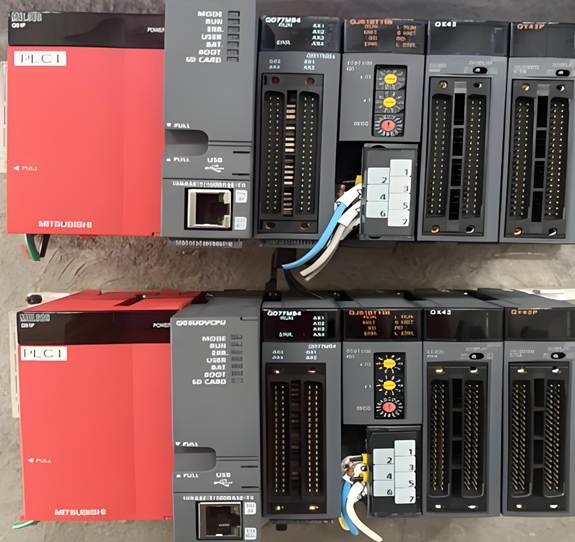

PLC：三菱 Q系列 PLC（Q03UDE），負責伺服驅動器的運動控制指令下發、實時運行數據采集、工藝參數調節、故障預警及數據上傳。

以太網模塊：遠創智控 YC8000-Q以太網通訊處理器，實現 PLC串口到以太網的協議轉換與多軸伺服數據同步傳輸。

伺服驅動器：匯川 IS620N以太網型伺服驅動器，支持 Modbus TCP協議，精準控制電機轉速、扭矩和定位精度，適配精密加工需求。

交換機：摩莎 EDS-510A工業以太網交換機，支持高帶寬數據傳輸，提供穩定的分布式網絡數據交換，適配產線多軸同步控制。

觸摸屏：三菱觸摸屏（型號：GOT1000），分別部署在數控加工工位和機械臂裝配工位的現場操作端，實現伺服運行數據可視化、工藝參數現場微調、故障報警提示。

連接方式：

PLC與 YC8000-Q連接：使用三菱 QC30R2標準 RS-232編程電纜，將 YC8000-Q的 COM1口與 Q03UDE PLC的編程口相連，實現串口數據穩定傳輸，滿足精密控制的低延遲需求。

YC8000-Q與交換機連接：采用超六類屏蔽雙絞網線，將 YC8000-Q的 LAN口接入摩莎 EDS-510A交換機的核心千兆端口，構建產線工業以太網主干網絡，保障多軸數據的高速傳輸。

伺服驅動器與交換機連接：36臺匯川伺服驅動器通過超六類屏蔽雙絞網線，分別接入交換機的分布式端口，確保所有驅動器與 YC8000-Q處于同一局域網，實現多軸伺服的同步控制。

三菱觸摸屏與交換機連接：將數控加工工位和機械臂裝配工位的三菱 GOT1000觸摸屏以太網口接入交換機，實現觸摸屏與 PLC、伺服驅動器的實時數據交互，支持現場工藝參數微調。

四、應用效果與價值收益

系統上線后，完美適配高端機電設備精密制造的運動控制需求，產線精密加工水平和自動化效率得到顯著提升：

通訊穩定性提升，產線停機率顯著降低：YC8000-Q模塊和工業級高帶寬網絡設備的抗振、抗干擾特性，讓通訊系統在產線高頻振動環境下穩定運行，相比原串口通訊，產線因通訊故障導致的停機率降低 90%，保障了精密制造產線的連續生產。

五、總結與展望

本案例成功展現了遠創智控 YC8000-Q以太網通訊模塊在機電設備精密制造場景的應用價值。通過該模塊，三菱 Q03UDE PLC突破了串口通訊的局限，實現了與多臺伺服驅動器、三菱觸摸屏等設備的高速、同步、開放通訊，為機電設備制造企業構建高效、精準、可追溯的精密運動控制體系提供了成熟的解決方案。
