一、項目背景：傳統串口通訊短板，制約化工廠氣體安全監測升級

某大型石油化工廠涵蓋原油裂解、精細化工合成、?；反鎯Φ群诵墓ば颍a(chǎn)車間及倉儲區存在硫化氫、一氧化碳、氯氣等多種有毒有害、易燃易爆氣體泄漏風險，氣體濃度實時監測是化工廠安全生產的核心環節。工廠在反應釜區、儲罐區、卸料區等 12個高風險點位部署氣體檢測儀，需實時采集各點位氣體濃度、設備運行狀態等數據，傳輸至控制中心的三菱 Q06H PLC。

但三菱 Q06H PLC本體僅配備 RS-232編程口和 RS-485通訊口，無集成以太網接口，傳統采用串口與氣體檢測儀通訊的方式在化工廠防爆、多點位監測場景中暴露出諸多致命問題：

通訊速率低，安全預警存在延遲：串口通訊速率僅幾十Kbps，多點位氣體數據匯總傳輸耗時超500毫秒，氣體濃度突發超標時，PLC接收數據滯后，易導致預警和處置不及時，引發安全事故。

抗干擾性差，復雜環境數據傳輸失真：化工廠車間存在變頻器、大型泵體等強電磁干擾設備，且部分監測點位為防爆區域，串口線纜受電磁干擾易出現數據丟包、失真，導致氣體濃度誤報、漏報。

點對點通訊，無法滿足多點位分布式監測：串口為單一點對點通訊模式，一臺 PLC僅能連接少量氣體檢測儀，無法實現 12個點位的分布式同步監測，且 PLC無法在讀卡器通訊的同時，與現場三菱觸摸屏、控制中心上位機實現數據交互，現場操作與遠程監控脫節。

協議封閉集成難，適配多品牌檢測設備：三菱 PLC串口協議較為封閉，工廠部署的氣體檢測儀涵蓋安可信、梅思安等多個品牌，串口集成時需進行復雜的協議解析和二次開發，開發周期長，后期設備維護和新增點位難度大。

上述問題嚴重威脅化工廠生產安全，制約了智能化安全監測體系的搭建，亟需一套適配化工防爆環境、高速同步、開放兼容的以太網通訊解決方案，突破串口通訊的瓶頸。

二、解決方案：遠創智控 YC8000-Q以太網通訊模塊適配化工安全監測需求

經化工防爆設備專項調研和現場防爆測試，工廠最終選用遠創智控專為三菱 Q系列 PLC研發的 YC8000-Q以太網通訊處理器，作為 PLC與氣體檢測儀之間的通訊橋梁。該模塊針對化工廠防爆、多點位監測場景做了針對性優化，核心功能與優勢如下：

串口轉以太網透明傳輸，保留原有 PLC安全程序：YC8000-Q通過自帶的 RS-232/485串口與三菱 Q06H PLC的編程口 /通訊口相連，將 PLC串口數據透明轉換為以太網數據，無需修改 PLC原有氣體安全監測及聯動控制程序，實現 PLC與以太網型氣體檢測儀的無縫對接，降低防爆區域現場改造難度。

多協議兼容，適配多品牌檢測設備組網：模塊內置三菱 MC協議、Modbus TCP協議等主流工業以太網協議，可輕松與不同品牌的以太網型氣體檢測儀、三菱觸摸屏、化工廠安全生產管理系統、上位監控機等設備互聯互通，滿足多點位分布式監測的設備組網需求。

三、系統架構與設備配置

以化工廠 12個高風險氣體監測點位為核心，搭建分布式以太網安全監測通訊系統，覆蓋反應釜區、儲罐區、卸料區三大核心區域，具體設備配置與連接方式如下：

核心設備：

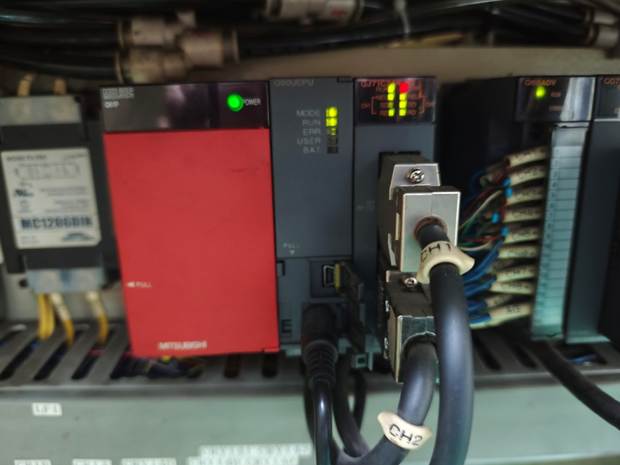

PLC：三菱 Q系列 PLC（Q06H），負責氣體濃度數據采集、安全閾值判定、報警及聯動設備控制、數據上傳至管理系統。

以太網模塊：遠創智控 YC8000-Q以太網通訊處理器，實現 PLC串口到以太網的協議轉換與多點位數據同步傳輸。

氣體檢測儀：安可信 AEC2232bx以太網型防爆氣體檢測儀，支持 Modbus TCP協議，適配化工防爆環境，實時采集有毒有害、易燃易爆氣體濃度。

交換機：赫斯曼 RS20-0800M2M2SDAEHC工業以太網交換機，具備防爆兼容特性，提供穩定的分布式網絡數據交換。

觸摸屏：三菱觸摸屏（型號：GOT2000），分別部署在三個核心區域的現場操作柜，實現氣體濃度可視化查看、現場報警確認、手動聯動設備操作。

連接方式：

PLC與 YC8000-Q連接：使用三菱標準 RS-232防爆編程電纜（QC30R2-EX），將 YC8000-Q的 COM1口與 Q06H PLC的編程口相連，實現串口數據穩定通訊，滿足防爆區域布線要求。

YC8000-Q與交換機連接：采用超五類屏蔽防爆雙絞網線，將 YC8000-Q的 LAN口接入赫斯曼防爆兼容交換機的核心端口，構建化工廠工業以太網通訊主干網絡。

氣體檢測儀與交換機連接：12臺氣體檢測儀通過屏蔽防爆雙絞網線，分別接入交換機的分布式端口，確保所有檢測儀與 YC8000-Q處于同一局域網，實現多點位數據同步采集。

四、總結與展望

本案例成功驗證了遠創智控 YC8000-Q以太網通訊模塊在化工廠氣體安全監測場景的適配性和實用性。通過該模塊，三菱 Q06H PLC突破了串口通訊的短板，實現了與多臺氣體檢測儀、三菱觸摸屏等設備的高速、穩定、開放通訊，為化工廠構建實時、高效、可追溯的智能化安全監測體系提供了切實可行的解決方案。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
