基礎信息
vivado版本:vivado2018.3
測試板卡:優數科技 PCIe-404、som-404 信號處理模塊

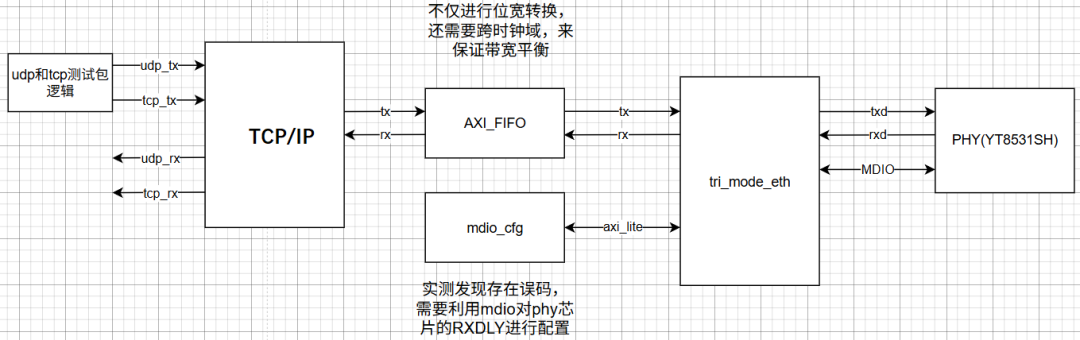

基本架構

說明
TCP/IP協議棧: 核心的TCP/IP代碼,支持ICMP,UDP,TCP,ARP等以太網報文處理。
Tri_mode_eth:xilinx的千兆網IP_CORE,當前使用RGMII與以太網芯片交互。
Mdio_cfg:解決誤碼問題,在本模塊進行RXDLY的微調設置,需要根據不同的板卡確定調整值。
實際測試
基礎配置
FPGA_IP地址:192.168.1.30
FPGA_MAC地址:0x1234_5678_9abb
上位機IP地址:192.168.1.26
交互情況
上板測試后,發現FPGA與電腦之間存在報文交互,交互正常。

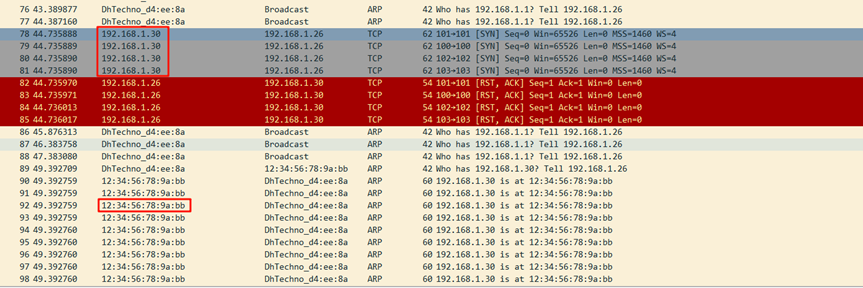

如下圖,arp報文和TCP報文可以正常發送至上位機。

PING異常

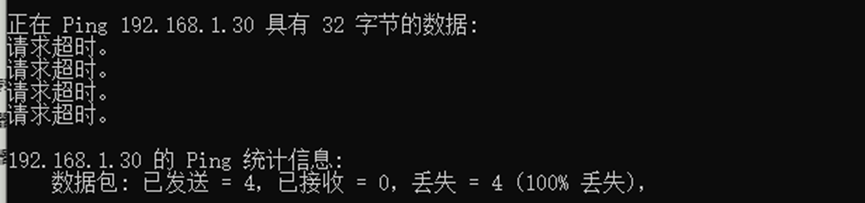

在電腦端ping 192.168.1.30地址,發現ping不通,但wireshark抓包發現FPGA與電腦可正常收發包。

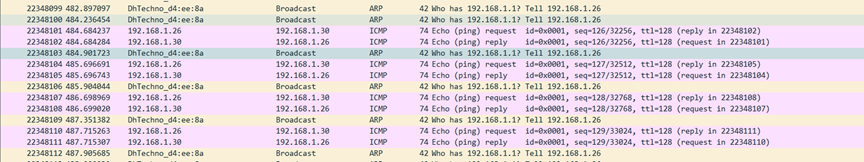

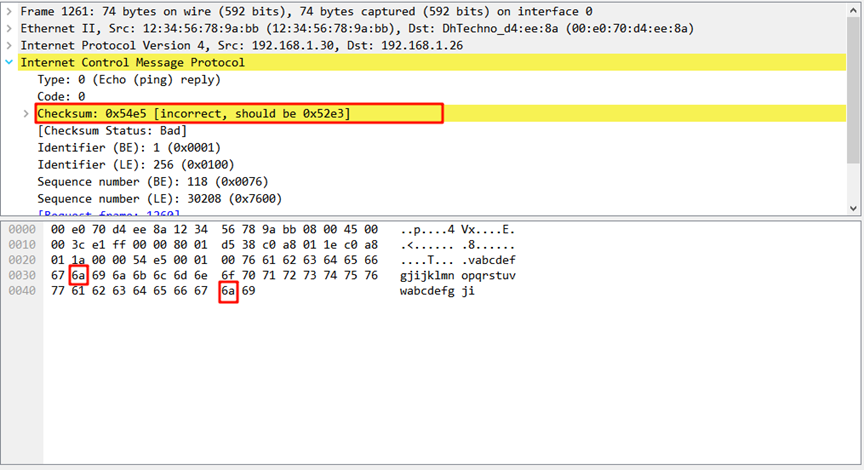

如下圖所示,用wireshark抓取ping報文,發現FPGA對ping是有回復的,但是回復的報文在異常,check_sum錯誤,回復數據也存在異常。本應該6768696a的數據,變?yōu)?76a696a,分析是存在1位的錯誤。


在抓取了FPGA內部收到的ping報文后,發現從PHY芯片進入FPGA的報文就已經錯了,因此懷疑硬件PCB走線問題。更換PCB板卡后,測試正常。在查閱pg051和以太網PHY芯片的數據手冊后,決定嘗試通過微調RXDLY的值解決問題。誤碼如何解決詳情見MDIO配置RXDLY延遲章節。

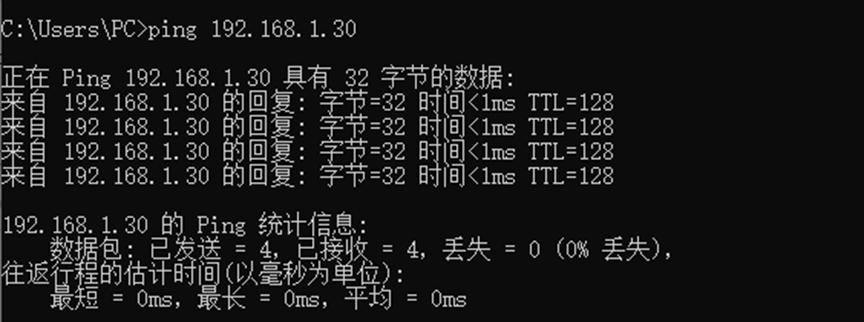

通過修改RXDLY后,再次進行ping報文的操作,發現此時是可以ping通的。

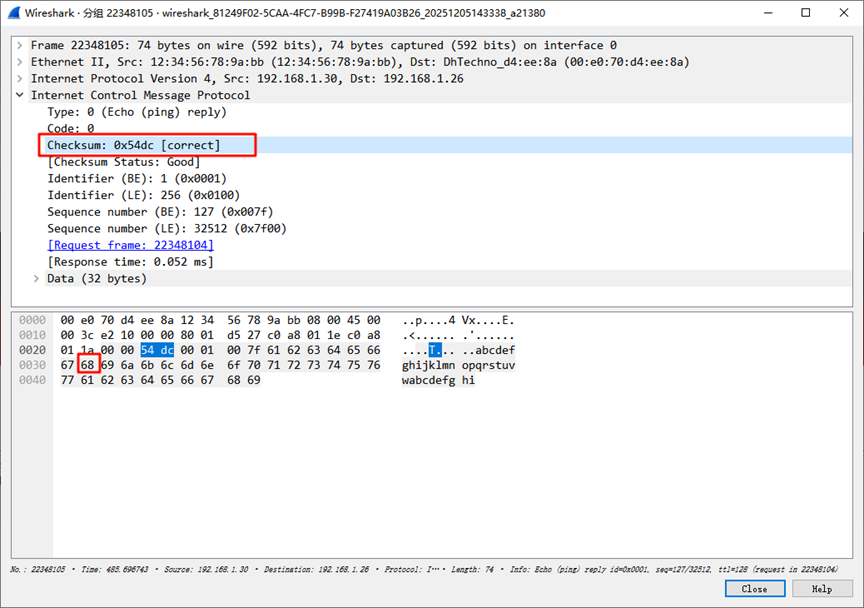

通過wireshark抓包,可以看到此時reply的數據是正常的。


性能及資源
在解決了誤碼情況后進行性能測試。
性能

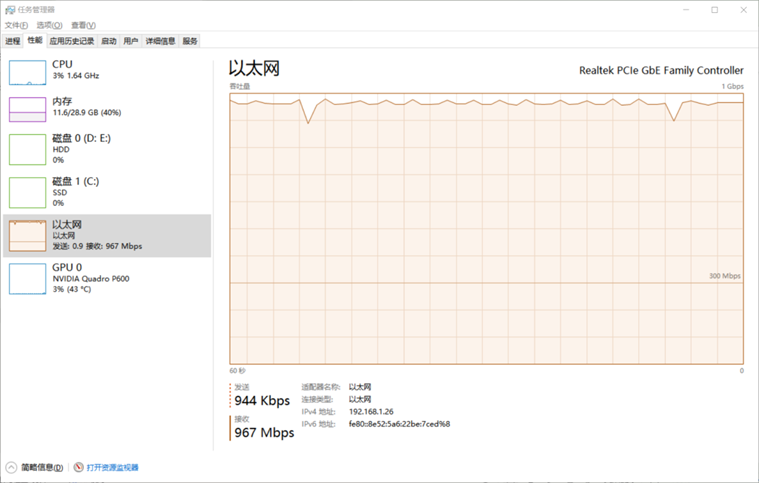

UDP性能測試
千兆網,UDP測試性能在970Mbp左右。

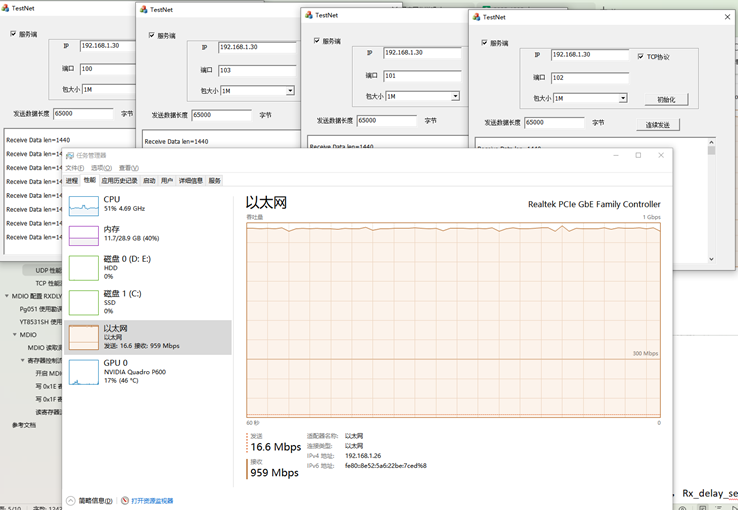

TCP性能測試
TCP的4個port測試,性能在960Mbps左右

MDIO配置RXDLY延遲

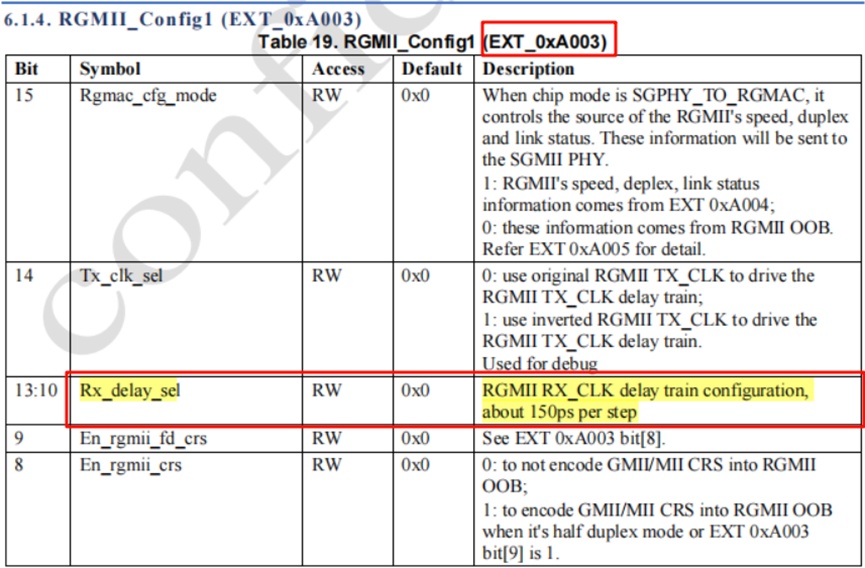

目標是通過MDIO調節Rx_delay_sel的值解決誤碼問題,如下圖所示,Rx_delay_sel位于EXE_0xA003寄存器的【13:10】bit.每步長為150ps.

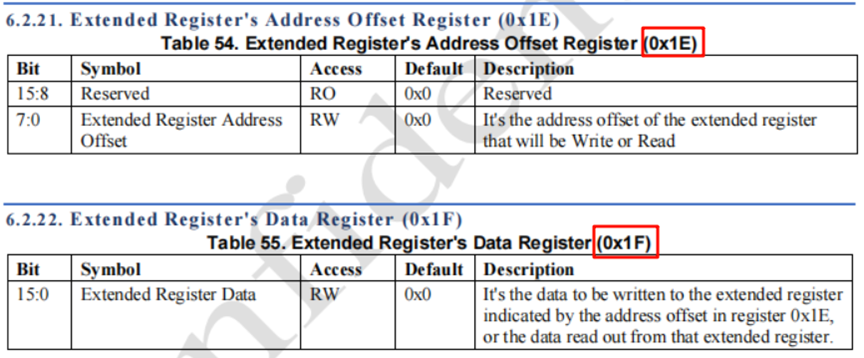

查閱YT8531SH數據手冊發現,通過配置0x1E寄存器和0x1F寄存器來實現對擴展寄存器的訪問。

Pg051使用勘誤

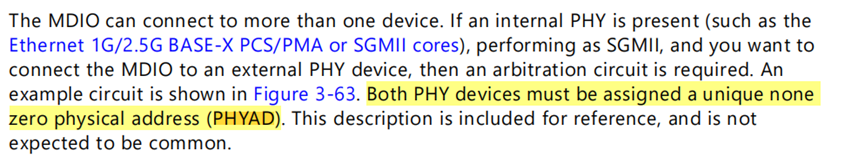

PHY地址的確定,xilnx手冊中描述phy地址不能為0.但是實測發現當前只有1個phy時,僅當phy地址為0才能讀取到正確的數據,其他的phy地址時,讀取到的數據全部為0xffff。

YT8531SH使用勘誤

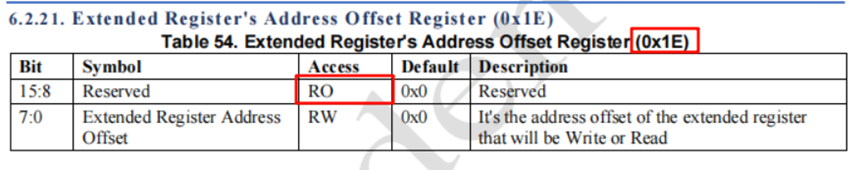

1.如下圖,使用是需要配置0x1E寄存器配置為0xA003,圖中顯示僅【7:0】bit是可寫的,【15:8】bit是僅讀的,但實際測試發現,整個0x1E寄存器的16bit都是可讀可寫的,否則無法將0xA003寫入。

MDIO
寄存器說明

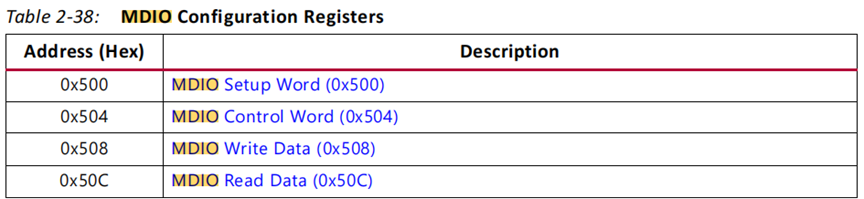

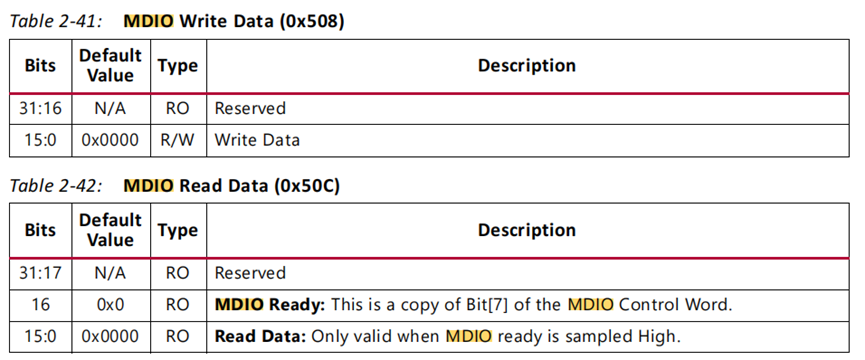

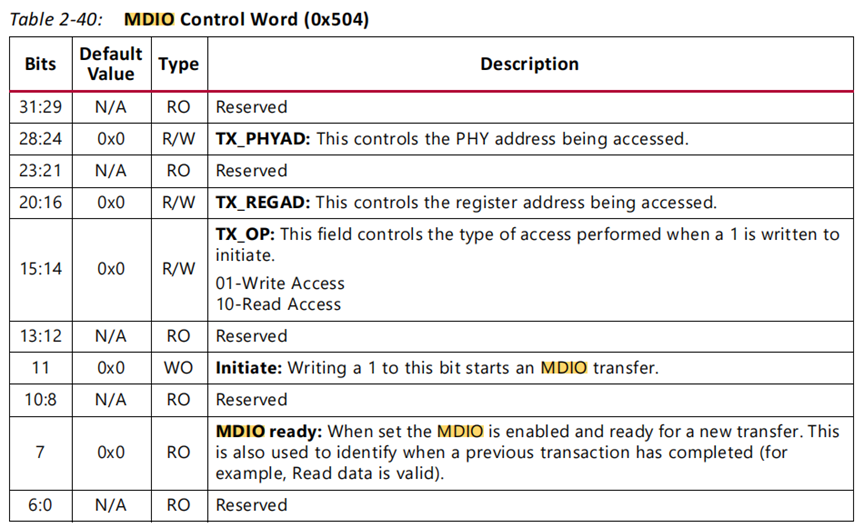

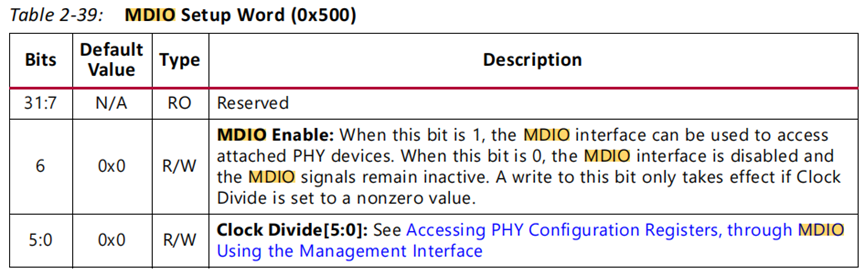

Xilinx通過axi_lite接口配置MDIO需要關注以下寄存器。




MDIO讀取測試

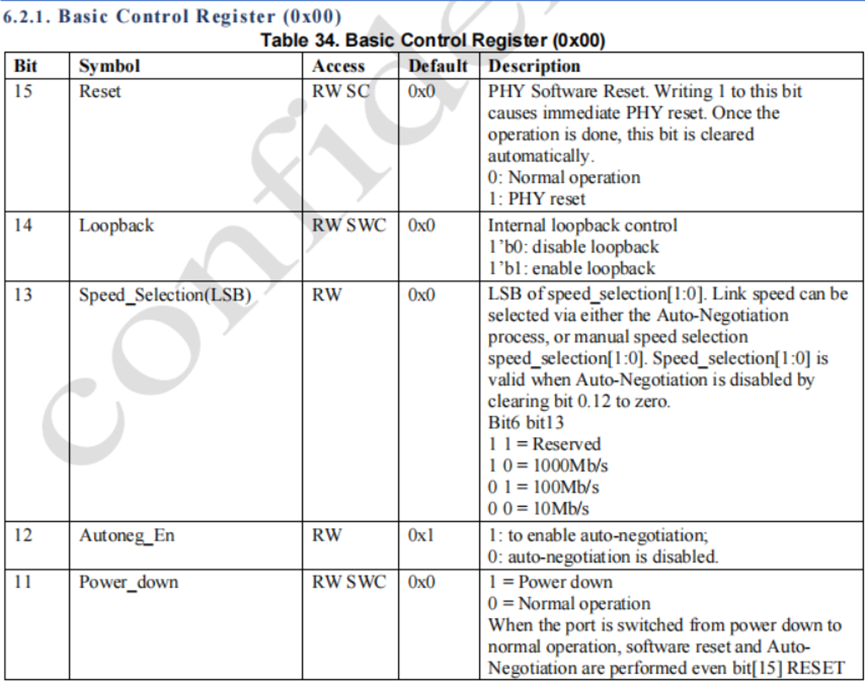

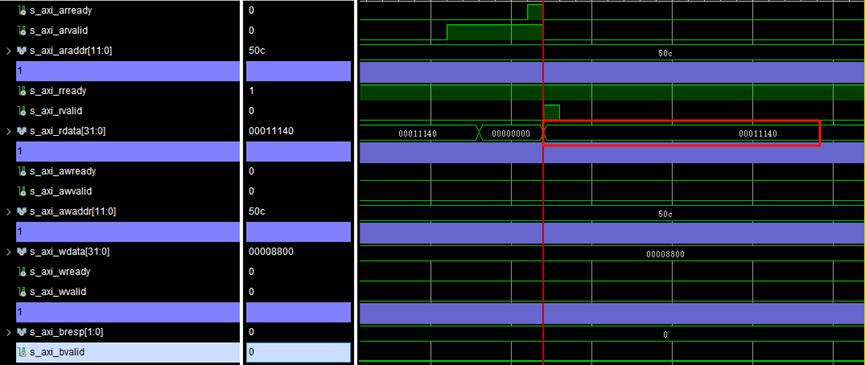

進行初步的測試,觀察當前使用讀取phy芯片的0x0寄存器,回讀的數據,為0x1140,與YT8531SH數據手冊之中phy芯片的0x0寄存器默認值能對應的。



寄存器控制流程
開啟MDIO傳輸
操作phy芯片的寄存器時必須先開啟MDIO傳輸。
| 開啟MDIO傳輸 | |||
| w/r | axi_awaddr | axi_wdata | description |
| w | 0x500 | 0x58 | [6]bit打開MDIO_ENABLE |
寫0x1E寄存器
給0x1E寄存器寫入0xA003表示我們要操作的擴展寄存器是EXT_A003.
| 給0x1E寄存器寫0xA003 | |||
| w/r | axi_awaddr | axi_wdata | description |
| w | 0x508 | 0xA003 | 需要寫的數據是0xA003 |
| w | 0x504 | 0x001E_4800 | 1.[11]bit開啟傳輸 |
| 2.[15:14]bit是2'b01開啟寫流程 | |||
| 3.[20:16]bit TX_REGAD是0x1E | |||
| 4.[28:24]bit phy地址是0x0 | |||
寫0x1F寄存器
0x1E寄存器指代要操作的擴展寄存器,0x1F指代給給0x1E指定的擴展寄存器寫的值。
給0x1F寄存器寫入0x10F1表示,我們要給EXT_A003寄存器寫0x10F1.
| 給0x1F寄存器寫0x10F1 | |||
| w/r | axi_awaddr | axi_wdata | description |
| w | 0x508 | 0x10F1 | 需要寫的數據是0x10F1 |
| w | 0x504 | 0x001F_4800 | 1.[11]bit開啟傳輸 |
| 2.[15:14]bit是2'b01開啟寫流程 | |||
| 3.[20:16]bit TX_REGAD是0x1F | |||
| 4.[28:24]bit phy地址是0x0 | |||
通過以上開啟MDIO傳輸,寫0x1E和寫0x1F寄存器,就可以修改RX_DELAY_SEL的值了。
讀寄存器流程
寫寄存器和讀寄存器都要先開啟MDIO的控制傳輸,此處不再贅敘。
以讀0x1E地址的數據為例,說明下讀寄存器的命令。
先發送axi寫數據,給0x504寄存器寫入0x001E_8800,表明要讀取0x1E地址的數據。而后通過讀取0x50C寄存器獲取數據。
| 讀取0x1E寄存器的值 | |||
| w/r | axi_addr | axi_wdata | description |
| w | 0x504 | 0x001E_8800 | 1.[11]bit開啟傳輸 |
| 2.[15:14]bit是2'b10開啟讀流程 | |||
| 3.[20:16]bit TX_REGAD是0x1E | |||
| 4.[28:24]bit phy地址是0x0 | |||
| r | 0x50c | 讀取0x50c獲取到TX_REGAD寄存器返回的值 | |
參考文檔
PG051-tri-mode-eth-mac-en-us-9.0
以太網收發器_YT8531SH
-
