在智能交通和車路協同快速發展的今天，如何精準感知車輛狀態成為眾多應用場景的核心需求。海凌科電子推出HLK-LD2417 24GHz車輛狀態檢測模組，基于FMCW調頻連續波技術，可實現最遠100m的車輛探測，支持速度、距離、車道等多維度信息輸出。本文將從產品特性、硬件設計、應用場景三個維度全面解析這款高性價比雷達模組，為開發者提供選型參考。

一、產品概述

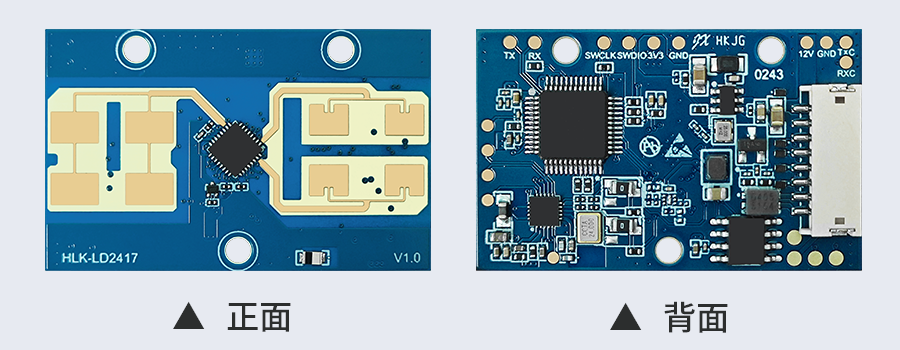

HLK-LD2417是海凌科電子推出的一款24GHz毫米波雷達模組，專門針對室外后方車輛檢測場景設計。模組采用FMCW調頻連續波技術，通過對探測范圍內的目標進行掃描，結合先進的雷達信號處理算法，能夠精準識別后方靠近的車輛，并實時輸出目標的速度、距離、車道等輔助信息。

最遠100m的探測距離、±60°水平探測角度、支持GPIO/UART/CAN多種輸出方式，讓這款模組在性能和靈活性上表現出色。更值得一提的是，海凌科提供了完善的調試工具——移動端APP和PC端上位機，用戶可以輕松配置檢測距離、最小預警速度、靈敏度等參數，真正做到即插即用、按需調參。

二、硬件詳解

1.尺寸與接口

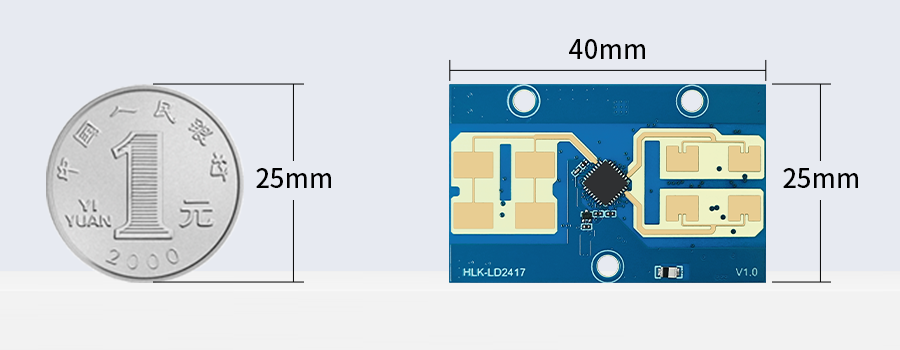

LD2417模組尺寸僅為40mm×25mm，采用插針孔間距1.5mm的標準封裝，方便集成到各類終端設備中。引腳定義清晰明了：5-12V寬壓供電、串口通信、兩個GPIO輸出（分別對應左右車道檢測），同時還預留了CAN接口引腳，滿足不同應用場景的擴展需求。

2.供電與電氣特性

模組支持DC5V-12V寬壓輸入，平均工作電流僅40mA（12V供電時），功耗控制出色。兩個GPIO輸出電平為3.3V，。串口默認波特率115200，數據輸出頻率65ms一次，實時性滿足車輛檢測需求。

3.安裝注意事項

為確保最佳探測效果，安裝時需注意：

天線前方應開闊無遮擋，雷達正對檢測區域

安裝位置需牢固穩定，避免晃動影響檢測

雷達背面建議加裝金屬屏蔽罩，防止背瓣干擾

若需安裝外殼，必須選用24GHz透波材料，嚴禁使用金屬材質

參考資料：HLK-LD2417規格書

三、多元化應用場景

1. 高速路口車輛監測

在高速公路入口或主線道路上，LD2417可實時感知后方來車速度與距離，為交通流量統計、超速預警等應用提供數據支撐。100m的探測距離足以覆蓋多車道場景，250MHz掃頻帶寬確保了距離分辨率。

2. 非機動車道盲區檢測

這是LD2417極具價值的應用場景之一。安裝在非機動車后方的雷達，可實時監測后方視野盲區是否有車輛快速靠近。當檢測到后方來車且速度超過設定閾值時，GPIO輸出高電平，可驅動蜂鳴器或顯示屏提醒騎行者，有效避免變道事故。

3.機動車道輔助預警

對于機動車駕駛，后方遠處快速接近的車輛往往是變道時最難判斷的風險源。LD2417可安裝在車輛后方，實時輸出后方來車的距離和速度信息，為駕駛輔助系統提供決策依據，提升行車安全。

4.智能道閘與車庫門控制

當車輛靠近時自動開門，離開后自動關閉——這是LD2417在智慧場景中的典型應用。通過配置合適的最遠預警距離和最小檢測速度，模組可精準識別意圖進入的車輛，避免因行人或非目標物體經過而誤觸發。

四、總結

LD2417最大的價值在于降低了毫米波雷達的應用門檻——無需復雜的算法開發，只需通過串口或藍牙即可獲取精準的車輛信息。無論是智能交通設備、輔助駕駛系統，還是智慧道閘、盲區預警等終端產品，LD2417都是一個值得關注的性價比之選。
