海凌科電子全新推出UR(A)B_YMD-20WR3系列20W DC-DC隔離電源模塊，支持4:1超寬電壓輸入，效率高達91%，1500Vdc隔離電壓，工作溫度覆蓋-40℃至+85℃，并具備完善的保護功能。本文將從產品特性、硬件參數、應用場景三個維度進行全面解析，為工程師提供選型參考。

一、產品概述

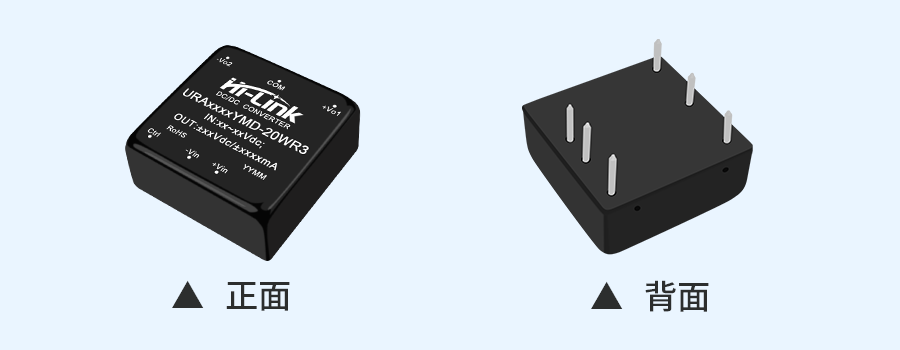

UR(A)B_YMD-20WR3系列是海凌科電子精心打造的一款20W功率DIP封裝DC-DC電源模塊。產品采用4:1超寬電壓輸入設計（9-36V/18-75V可選），轉換效率最高可達91%，待機功耗低至0.036W，啟動時間僅需1ms。金屬外殼封裝有效降低輸出紋波，國際標準引腳設計可直接PCB板安裝。

該系列提供單路和雙路輸出多種型號，輸出電壓涵蓋3.3V、5V、9V、12V、15V、24V及±5V、±9V、±12V、±15V、±24V等規格，可滿足不同系統的供電需求。1500Vdc常規隔離電壓配合完整的輸入欠壓、輸出過壓、過流、短路保護功能，廣泛應用于醫療、工控、電力、儀器儀表、通信、鐵路等領域。

二、硬件詳解

1.輸入特性

寬壓輸入：24V標稱系列支持9-36V輸入，48V標稱系列支持18-75V輸入

低待機功耗：空載功耗僅0.036W（典型值），符合節能設計趨勢

輸入保護：具備輸入欠壓保護功能，24V系列欠壓點5.5-6.5V，48V系列12-15.5V

快速啟動：啟動時間僅為1ms（典型值），滿足快速響應的應用場景

2.輸出特性

高精度輸出：輸出電壓精度±1%（主路），雙路輸出輔路精度±2%

低紋波噪聲：滿載紋波典型值50mVp-p，最大值80mVp-p

優異調整率：線性調整率±0.2%，負載調整率±0.5%

完備保護：輸出過壓保護（110%-160%Vo）、過流保護（110%-200%）、短路自恢復

3.一般特性

寬溫工作：-40℃至+85℃工作溫度，滿足工業級應用需求

高隔離耐壓：輸入-輸出1500Vdc隔離電壓

EMC性能：裸機滿足CISPR32/EN55032 CLASS A

參考資料：UR(A)B_YMD-20WR3規格書

三、應用場景

1.工業控制系統

在PLC、工控機等設備中，4:1寬壓輸入可適應工業現場電壓波動；1500Vdc隔離有效阻斷地環路干擾；低紋波保證ADC采樣精度；完備保護防止故障擴散，是工業控制的理想選擇。

2.智能健康設備

在血壓計、按摩椅等健康設備中，0.036W待機功耗契合節能需求；寬壓輸入確保不同供電環境下穩定運行；低紋波保障精密測量精度；1500Vdc隔離提供可靠安全屏障。

3.通信與電力系統

基站設備、電力終端常面臨電壓波動挑戰。9-75V超寬輸入兼容多種通信電源標準；1ms快速啟動保證斷電快速恢復；高隔離抵御共模干擾；豐富輸出滿足不同電路需求。

4.儀器儀表與軌道交通

精密儀器對紋波敏感，軌道交通要求寬溫抗振。50mVp-p低紋波保障測量精度；-40℃低溫啟動滿足室外應用；金屬外殼增強抗振；雙路輸出可同時為傳感器和主控供電。

四、總結

UR(A)B_YMD-20WR3系列以20W功率、4:1超寬輸入、91%高效率、1500Vdc隔離電壓為核心優勢，完備的保護功能、寬溫工作特性、豐富的輸出規格，使其能夠快速適配工業控制、智能健康、通信電力、儀器儀表等各類應用場景。標準的DIP封裝可直接PCB安裝，無需外圍復雜電路即可獲得穩定可靠的隔離電源，是一個值得信賴的性價比之選。
