針對高壓調試易燒電腦、市售隔離模塊使用不便的痛點，本文分享一款自制的USB隔離模塊。該模塊采用ADuM3160磁隔離芯片、雙路隔離電源與繼電器自動切換，并擴展出四個USB口，配合穩固的外殼設計，為開發者提供安全可靠的調試保障。

一、項目背景與設計初衷

在進行串口調試或 J-Link 仿真時，若設備連接高壓電進行調試，極易導致計算機燒毀；此外，USB 接口的正負極意外短路也會損壞主板接口。市售的成品 USB 隔離模塊雖然能夠解決部分問題，但使用體驗往往不盡如人意：有的模塊體積過小，桌面放置不穩；有的僅為裸板，容易滑動；還有的直接插在電腦 USB 口上，長時間使用后因重力或接觸不良導致連接不穩定?；谏鲜鐾袋c，本文設計了一款兼具穩定性、易用性與可靠性的USB 隔離模塊，為開發調試提供安全的電氣隔離和穩定的供電保障。

二、核心硬件與接口設計

1. 隔離芯片選型與電路實現

本設計選用ADI公司的ADuM3160作為USB隔離芯片。該芯片基于iCoupler磁隔離技術，支持USB 2.0全速（12 Mbps）和低速（1.5 Mbps）模式，具備雙向通信能力，無需協議轉換，電路實現簡單。參考芯片數據手冊中的典型應用電路，只需將芯片配置為全速模式即可滿足大多數調試場景的需求。

2. USB 接口的抉擇

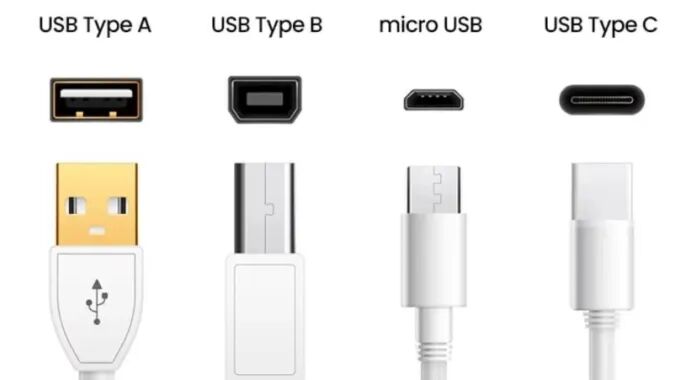

在接口類型的選擇上，起初傾向于使用USB-B型接口，因其機械連接更為穩固。但考慮到當前Type-C接口線纜的普及性，最終選用Type-C作為通信接口，以兼容日常使用的線材，提升便利性。

3. USB HUB 擴展與狀態指示

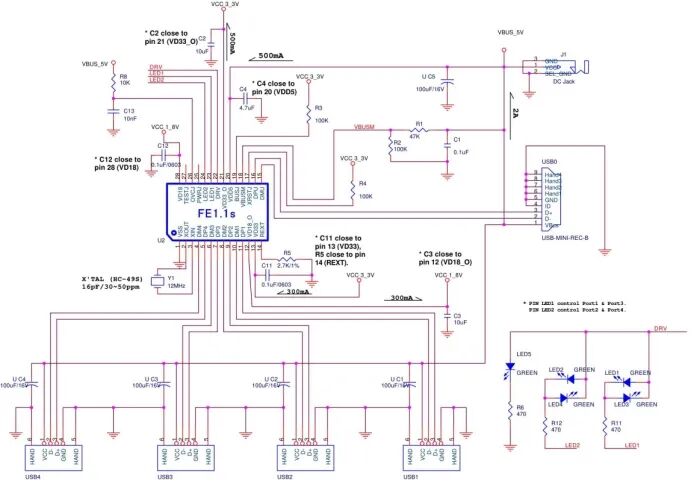

為進一步增強實用性，電路引入了FE1.1S USB 2.0 HUB芯片，可實現一個輸入擴展為四個 USB 輸出口。該芯片在長期使用中表現穩定，外圍電路簡潔，晶振選用12 MHz。特別值得一提的是，芯片內置LED 驅動功能，當對應 USB 口成功連接設備時，LED 指示燈會亮起，可直觀反映各端口的連接狀態，極大方便了調試過程中的狀態監控。

三、電源與物理結構設計

1. 雙路供電與電源隔離

供電部分采用雙路設計：一方面可通過Type-C 接口取電，另一方面設計了DC 接口（12 V 輸入）供電。為確保 5 V 工作電壓的穩定性，選用 hi-link 的VRM1205YMD-5WR3模塊將12 V 轉換為穩定的5 V。相比之下，市面上常見的 5 V 直供方案對適配器穩定性要求較高，長時間使用易出現掉設備現象，本設計通過隔離電源模塊有效規避了這一問題。Type-C 接口側的電源隔離則采用B0505S-2WR3模塊。日常使用中優先推薦 DC 供電，以保障電壓穩定。

2. 雙電源自動切換機制

由于系統同時支持Type-C 和 DC 供電，兩者同時接入時存在 5 V 電源沖突。為此，采用繼電器實現電源的自動切換：當 DC 接口插入時，繼電器動作，優先選用 VRM1205YMD-5WR3 輸出的 5 V 為后級供電。相比使用低壓降 MOS 管，繼電器方案無電壓降，無需擔心 MOS 管導通電阻對供電的影響，同時繼電器吸合時的“咔噠”聲可提供清晰的物理反饋，輔助判斷電源狀態（輔以 LED 指示燈，雙重確認）。

3. 外殼與結構設計

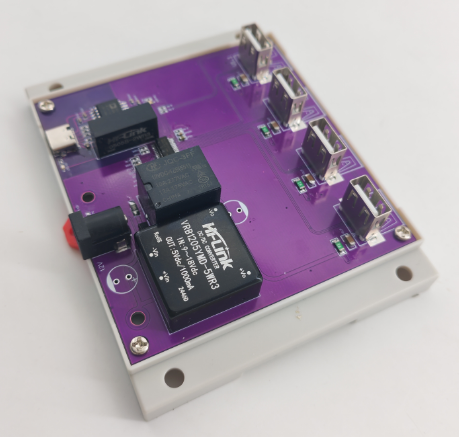

外殼選用市售的繼電器成品外殼（公模），實際僅使用底座部分。PCB 尺寸為 92 mm × 86 mm，大小適中，桌面放置穩固，插拔操作方便。該設計定位于日常開發調試場景，無需頻繁攜帶外出，因此不追求極致的小型化，而是以穩定易用為首要目標。外殼自帶的卡槽可牢固固定 PCB，避免松動。

四、總結

本 USB 隔離模塊圍繞開發調試中的實際痛點展開設計：通過ADuM3160實現可靠的電氣隔離，保護電腦與調試設備；采用Type-C接口提升線纜兼容性，并以FE1.1S HUB 擴展出四個 USB 口，配合 LED 狀態指示，使連接狀態一目了然；供電部分引入雙路隔離電源與繼電器自動切換，確保電壓穩定且無沖突；結構上兼顧桌面放置的穩定性與插拔便利性。整體方案兼顧了安全性、實用性與易用性，能夠有效滿足高壓環境下的調試需求，為嵌入式開發者提供一個穩定可靠的 USB 隔離解決方案。
