新能源汽車向高功率密度迭代過程中，電驅動系統關鍵功率器件的電流波形測量精度，直接決定研發測試成效與產品可靠性。某新能源汽車技術研究院開展高功率電驅動系統測試時，面臨瞬態電流精準捕捉的核心需求，普科科技PK-4418電流互感器給出了高適配實測方案，完美匹配實驗室現有設備，實現納秒級響應的高精度測量。

高功率電驅動測試的核心訴求，PK-4418精準適配

高功率密度電驅動系統測試的核心難點，在于瞬態電流細節捕捉與測量精度控制。該研究院明確要求，需精準捕捉電流峰值、有效值、納秒級上升時間及電流時間積分，且測量誤差控制在±5%以內。

更關鍵的是，測試設備需與實驗室現有是德科技Infiniium MXR系列示波器直接兼容，無需額外信號調理設備，降低操作復雜度與投入成本。PK-4418憑借核心參數優勢，成為該測試場景的最優選擇。

整套測試儀器搭配，兼顧兼容性與實用性

測試精準度依賴整套儀器協同，本次測試所用儀器經嚴格篩選，確保兼容性與數據可靠性，具體搭配如下：

PK-4418作為核心設備，50Ω輸出阻抗與BNC接口可直接對接是德科技示波器，提升測試效率；電源隔離變壓器實現測試回路與電網隔離，避免電磁干擾，保障數據精準。

簡單易操作的系統搭建，新手也能快速上手

整套測試系統搭建簡潔，兼顧專業與便捷，實操步驟如下：

用電源隔離變壓器為被測電驅動系統供電，隔絕電網干擾；將PK-4418通過BNC電纜接入示波器通道1，確保示波器與被測系統共地，減少接地誤差。

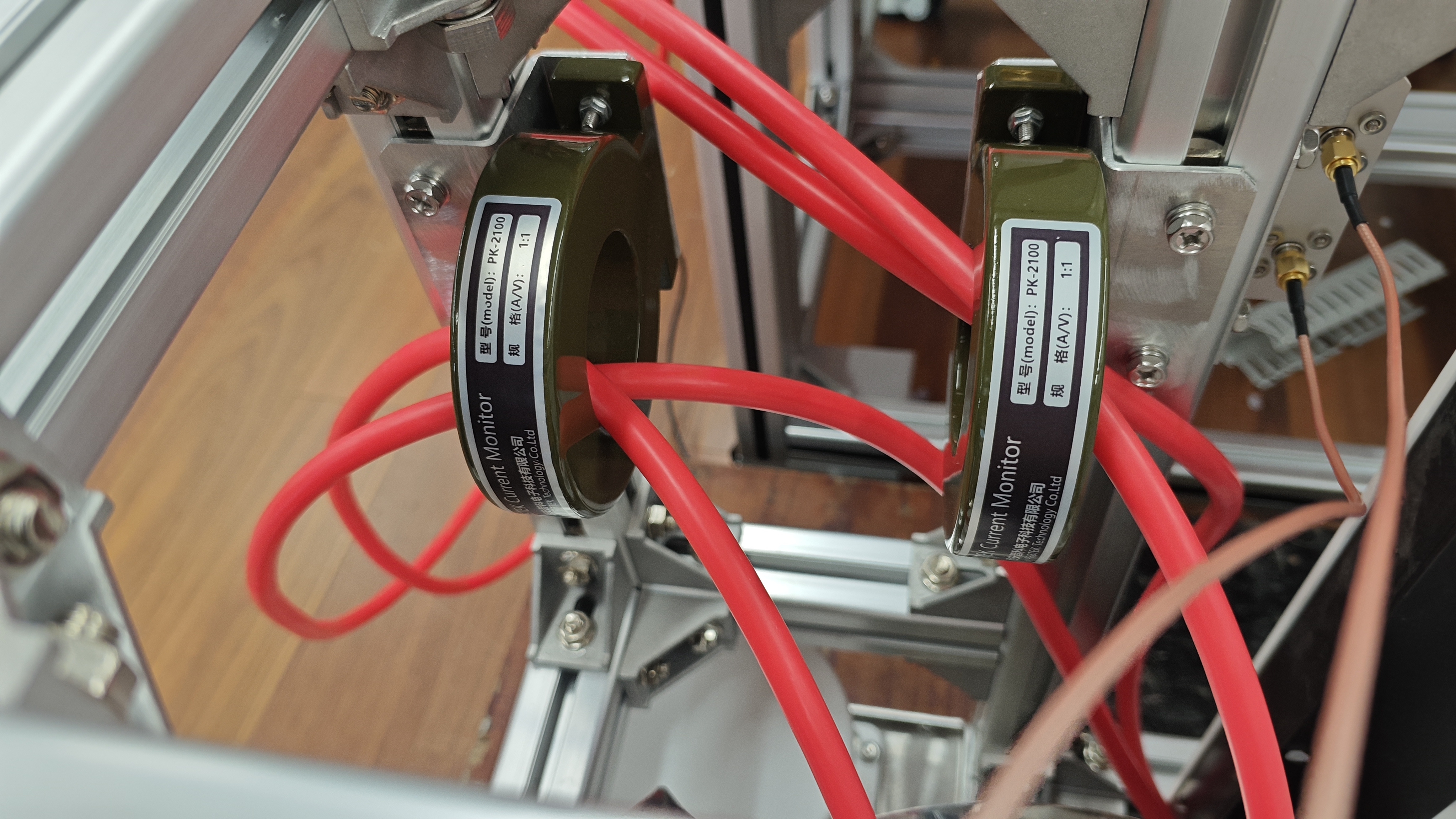

將PK-4418套接在待測母線排或電纜上，輸出端通過50Ω同軸電纜接入示波器，同步將示波器輸入阻抗設為50Ω避免信號衰減；選用是德科技N2790A高壓差分探頭監測IGBT驅動電壓，作為示波器外部觸發源，實現電流與電壓波形同步采集。

測試前用電流校準源標定PK-4418，驗證線性度與變比精度，確保誤差在±5%以內，保障數據可靠，同時節省準備時間、降低操作門檻。

貼合實際工況的測試方法，還原真實運行狀態

模擬電機急加速工況，使母線電流在2ms內從0升至約30000A峰值、持續5ms后下降，還原車輛實際運行時的電流變化。

示波器參數調試為：采樣率1GSa/s、時基10ms/div，觸發電平設為驅動電壓上升沿，開啟高分辨率模式降噪，存儲深度10Mpts，確保捕捉完整波形細節。

連續采集10組電流波形，記錄峰值、上升時間、有效值及電流時間積分，與原有帶寬100kHz霍爾傳感器數據對比，評估兩者高頻動態響應差異——這是高功率電驅動測試的核心性能指標。

實測數據說話，PK-4418優勢一目了然

多組測試對比顯示，PK-4418的測量精度與高頻響應能力顯著優于傳統霍爾傳感器，實測數據如下：

PK-4418輸出波形上升沿陡峭、細節清晰，能精準捕捉電流過沖與振蕩；霍爾傳感器波形平滑、高頻分量丟失，無法滿足納秒級捕捉需求，充分證明PK-4418適配高功率電驅動高頻瞬態測試。

PK-4418核心優勢，適配高功率測試核心需求

結合實測，PK-4418核心優勢突出，完全貼合高功率電驅動系統測試需求，契合行業高精度、快速響應的發展趨勢。

其高精度與大動態范圍表現優異，30000A級脈沖電流下無飽和，輸出線性良好，變比誤差＜±5%；200ns納秒級響應能精準捕捉電流快速變化，是傳統霍爾傳感器無法比擬的核心優勢。

50Ω輸出阻抗與BNC接口可直接接入主流示波器，無需額外調理設備，降低成本與操作難度；強電磁干擾環境中仍能穩定輸出，可靠性出眾。

對于新能源研發實驗室，PK-4418能大幅提升測試效率、提供可靠數據支撐，是高功率電驅動瞬態電流測試的優選設備，也為同類場景提供了可參考的完整解決方案。
