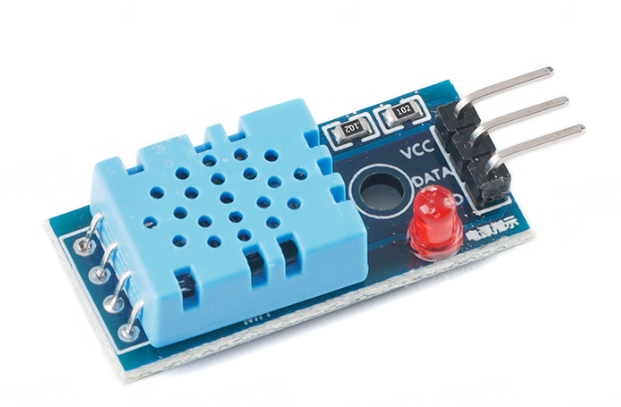

關于DHT11

DHT11是一款數字溫濕度傳感器，DHT11是一款含有已校準數字信號輸出的溫濕度復合傳感器。它應用專用的數字模塊采集技術和溫濕度傳感技術，確保產品具有可靠的穩定性,響應快,抗干擾能力強。傳感器包括一個高分子電阻式感濕元件和一個NTC測溫元件，并與一個高性能8位單片機相連接，通過單總線與微處理器通訊，只需要一根線。

相關參數

1、DHT11數據結構
DHT11數字濕溫度傳感器采用單總線數據格式。即，單個數據引腳端口完成輸入輸出雙向傳輸。其數據包由5Byte（40Bit）組成。數據分小數部分和整數部分,具體格式在下面說明。
一次完整的數據傳輸為40bit，高位先出。
數據格式：8bit濕度整數數據+8bit濕度小數數據+8bit溫度整數數據+8bit溫度小數數據+8bit校驗和
校驗和數據為前四個字節相加。
傳感器數據輸出的是未編碼的二進制數據。數據(濕度、溫度、整數、小數)之間

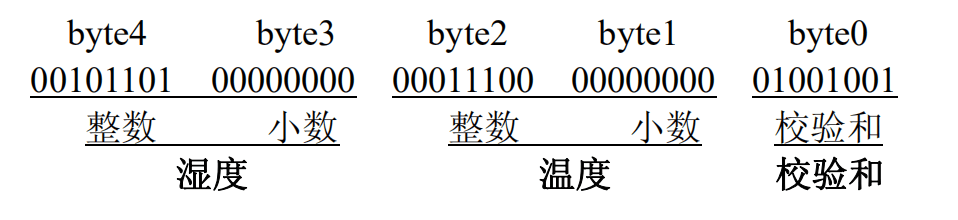

應該分開處理。如果，某次從傳感器中讀取如下5Byte數據：

由以上數據格式可以得到溫濕度計算方法
humi (濕度)= byte4 . byte3=45.0 (％RH)
temp (溫度)= byte2 . byte1=28.0 ( ℃)
jiaoyan(校驗)= byte4+ byte3+ byte2+ byte1=73(=humi+temp)(校驗正確）
2、DHT11傳輸數據時序

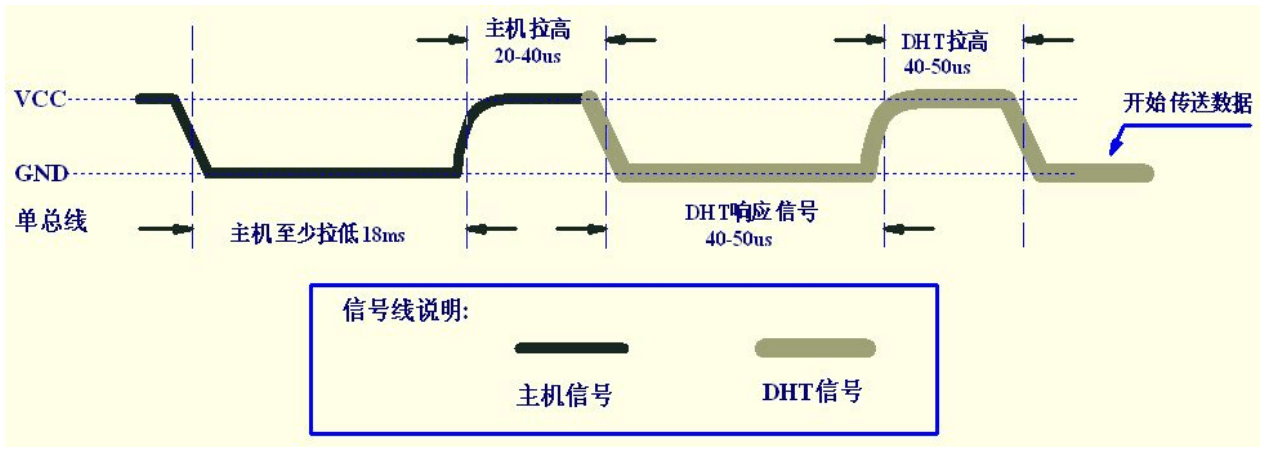

主機發送開始信號后,延時等待 20us-40us 后讀取 DH11T 的回應信號，讀取總線為低電平,說明 DHT11 發送響應信號，DHT11 發送響應信號后，再把總線拉高,準備發送數據,每一 bit 數據都以低電平開始。

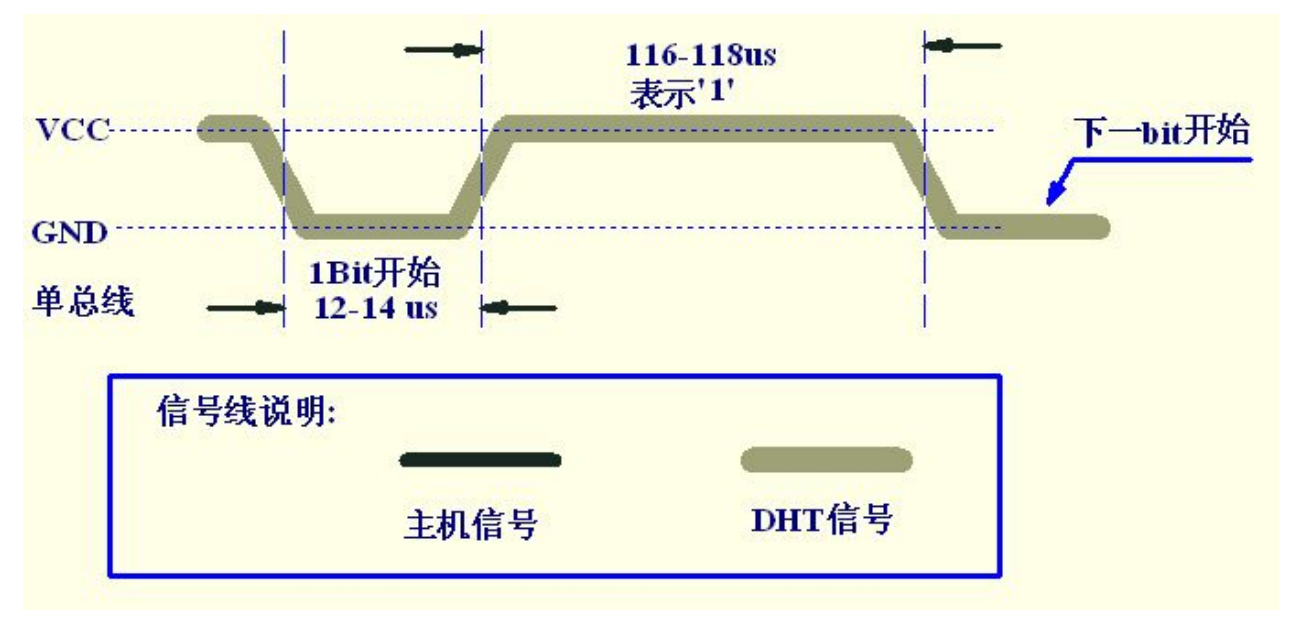

3、DHT11的數字“0”和數字“1”表示方法
DHT11的數字0和數字1表示方式和常見的不同，一般的數據表示0的是低電平，表示1的是高電平，DHT11不同，開始傳輸數據之后他數字0的表示方式是高電平26-28us，數字1的表示方式是高電平116-118us。

代碼篇

本次實驗定義的IO口是PB11，傳輸?shù)臄?shù)據是串口一
1、主機發送開始信號到DHT11即單片機拉低18ms之后再拉高20-40us

static void DHT11_Rst(void)
{
		GPIO_SETOUT();											//配置成輸出模式
    GPIO_ResetBits(DHT11_IO,DHT11_PIN); //拉低數據線
    Delay_ms(20);    										//拉低至少18ms
    GPIO_SetBits(DHT11_IO,DHT11_PIN); 	//拉高數據線
	  Delay_us(30);     									//主機拉高20~40us
		GPIO_ResetBits(DHT11_IO,DHT11_PIN);
}

2、DHT11發送響應信號到主機（32單片機），DHT11的數據線會拉低40-50us的，在拉高40-50us，讓單片機的IO口檢測信號。

函數名：static u8 DHT11_Check(void)
參數說明：無
返回值：檢測到回應-- >返回1，否則0
函數作用：檢測DHT11的響應信號
***********************************************/
static u8 DHT11_Check(void)
{
	u8 retry=0;
	GPIO_SETIN();			//設置為輸入模式

  while (!GPIO_ReadInputDataBit(DHT11_IO,DHT11_PIN) && retry< 100)//DHT11會拉低40~50us
	{
		retry++;
		Delay_us(1);
	}
	if(retry >= 100)	//超時未響應/未收到開始信號，退出檢測
		return 0;
	else
		retry = 0;
  while (GPIO_ReadInputDataBit(DHT11_IO,DHT11_PIN) && retry< 100)//DHT11拉低后會再次拉高40~50us
	{
		retry++;
		Delay_us(1);
	}
	if(retry >=100)		//超時，DHT11工作出錯，退出檢測
		return 0;
	return 1;					//設備正常響應，可以正常工作
}

3、DHT11開始傳輸數據給單片機，這有兩個傳輸數據的函數，一個是傳輸字節的，在由傳輸字節的函數來寫傳輸一個8位字符串的函數。

函數名：static u8 DHT11_Read_Bit(void)
參數說明：無
返回值：返回從DHT11上讀取的一個Bit數據
函數作用：從DHT11上讀取一個Bit數據
***********************************************/
static u8 DHT11_Read_Bit(void)
{
 	u8 retry = 0;
	//DHT11的Bit開始信號為12-14us低電平
	while(GPIO_ReadInputDataBit(DHT11_IO,DHT11_PIN) && retry< 100)//等待變?yōu)榈碗娖?等待Bit開始信號)
	{
		retry++;
		Delay_us(1);
	}
	retry = 0;
	while(!GPIO_ReadInputDataBit(DHT11_IO,DHT11_PIN) && retry< 100)//等待變高電平（代表數據開始傳輸）
	{
		retry++;
		Delay_us(1);
	}
	Delay_us(30);//等待30us
	//0信號為26-28us，1信號則為116-118us,所以說超過30us去讀取引腳狀態就可以知道傳輸?shù)闹盗?/span>
	if(GPIO_ReadInputDataBit(DHT11_IO,DHT11_PIN)) return 1;
	else return 0;
}


/***********************************************************************
函數名：static u8 DHT11_Read_Byte(void)
參數說明：無
返回值：返回從DHT11上讀取的一個byte數據
函數作用：從DHT11上讀取一個byte數據
************************************************************************/
static u8 DHT11_Read_Byte(void)
{
  u8 i,dat;
  dat=0;

	for (i=0;i< 8;i++)
	{
   	dat< <=1;
	  dat|=DHT11_Read_Bit();
  }

  return dat;
}

4、DHT11數據采集完畢之后通過主函數在串口顯示出來

函數名：int main(void)
參數說明：無
返回值：無
函數作用：主函數
***************************************************************************/
 int main(void)
 {

   clock_init();
	 uart_init(115200);		//初始化串口
	 printf("wecome to DHT11");


	 //初始化DHT11(有BUG，第一次上電總是失敗，按一下復位按鈕又能進了)
	 if(!DHT11_Init()){
		 printf("rn EEROR! THE DHT11 HAS NO RESPOND...");
		 //while(1);
	 }
	 printf("rn THE DHT11 HAS RESPOND");
	 Delay_ms(10);		//這里延時10ms主要是因?yàn)椋瑒倓偨邮盏巾憫?yīng)信息，要等DHT11發送完信息

	 while(1)
	 {
		 if(DHT11_Read_Data(&temp,&humi))
			printf("rn temp:%d,humi:%d",temp,humi);
		 else
		 //printf("rn EEROR! THE DHT11 HAS NO RESPOND...");//由于是庫函數編程，不能準確把握函數的執行時間，
																													//所以會經常出現這條警告信息
		 Delay_ms(100);
	 }

 }

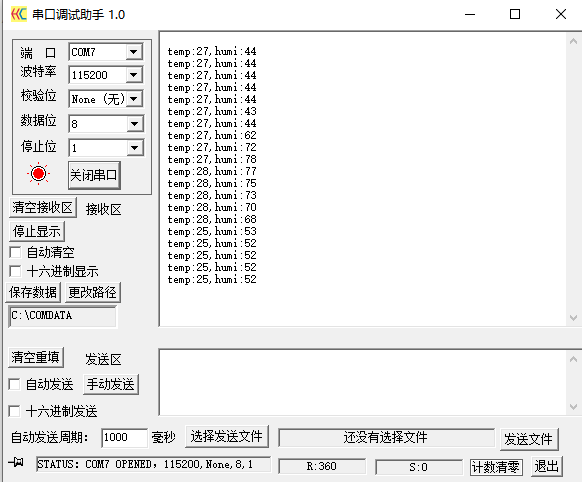

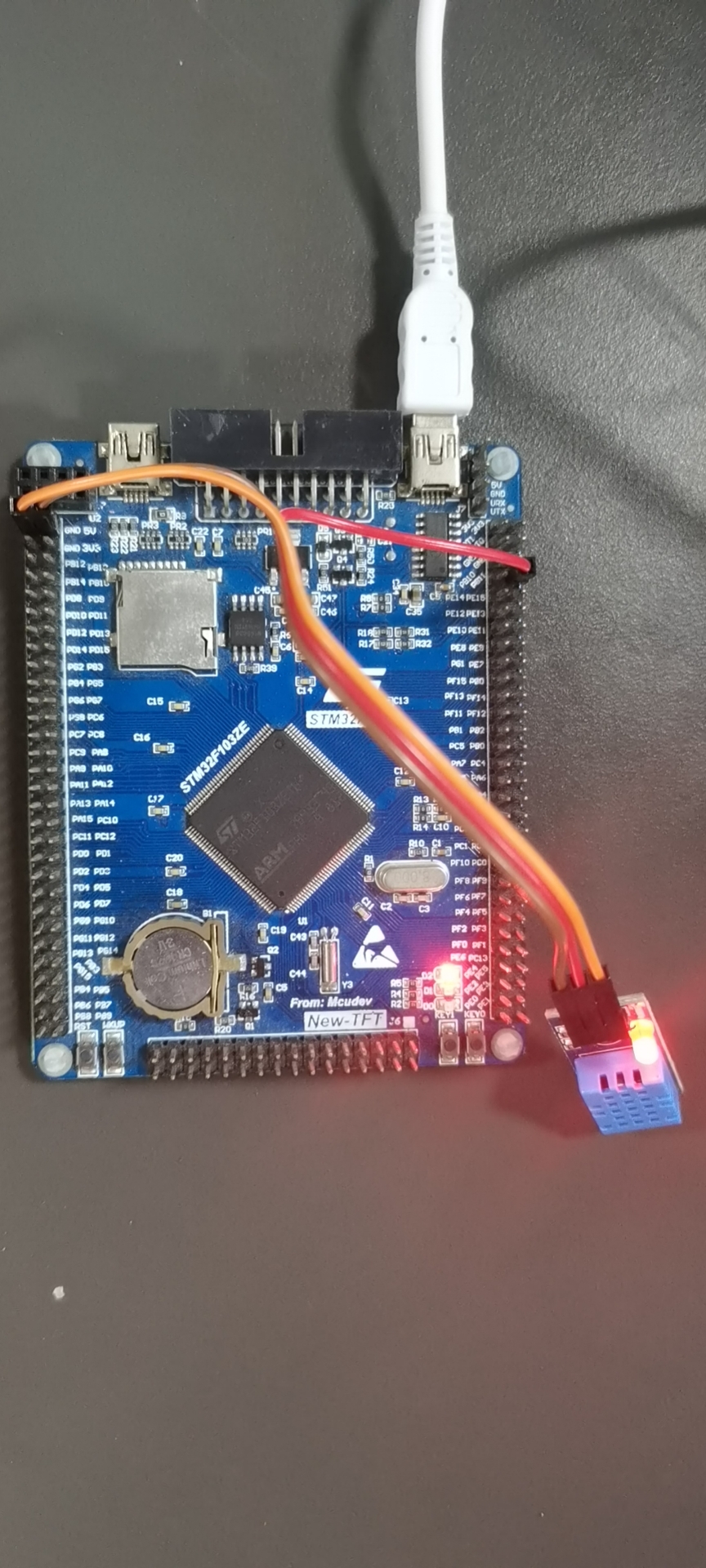

接線和實驗結果

總結

DHT11是性價比較高的一個溫濕度模塊，用串口來顯示溫濕度來說比較直觀，長期發布此類文章，喜歡的點個關注吧。
