圣邦微電子推出SGM41620，一款采用I2C接口，集成了8A開關電容與4A開關模式降壓充電器，并內置PD PHY及雙通道LED驅動器的單節電池充電管理方案。該器件可應用于手機和平板電腦。

SGM41620將多種強大功能濃縮于一身，堪稱電源管理界的集大成者：

雙?？斐洌杭?A開關電容快速充電器與4A開關模式降壓充電器，兼顧極速與兼容。

全協議支持：內置USB PD3.1 (PPS) PHY與UFCS PHY，并支持BC1.2協議，無縫兼容各類充電器。

炫彩光效：集成雙通道LED驅動器，輕松驅動閃光燈與手電筒。

智能監控：內置10通道12位高精度ADC，實時監測系統每一處細節。

靈活控制：全部功能通過I2C接口可編程，設計靈活度極高。

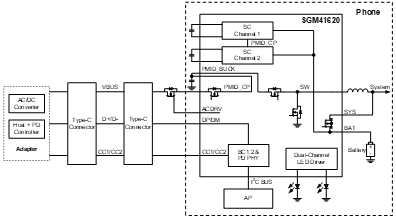

圖1 SGM41620簡化原理圖

芯片內部集成開關電容充電器、降壓充電器、LED驅動等模塊

極速快充：8A開關電容充電器

面對用戶對充電速度的極致追求，SGM41620的開關電容充電器提供了完美方案：

超高效率：在6A快速充電時，效率高達96.5%（VBAT= 4.4V），有效減少熱損耗。

模式靈活：支持2:1和1:1快速充電模式，適應不同充電策略。

寬電壓范圍：輸入電壓范圍寬達3.2V至11V。

多重防護：集成VAC、VBUS、BAT、BATSNS過壓保護（OVP），以及IBUS逐周期電流保護。同時具備飛電容（CFLY）短路、電池短路、VBUS短路及VBUS輸入范圍保護，為安全充電保駕護航。

全能供電：高效率同步降壓充電器

作為系統的電源路徑管理核心，4A降壓充電器表現同樣出色：

寬壓輸入：工作輸入電壓范圍3.9V至13.5V，VBUS引腳可承受高達22V的絕對最大額定電壓，無懼電壓波動。

精準控制：支持可編程輸入電流限制和動態功率管理；支持可編程輸入電壓限值（VINDPM）及VINDPM隨電池電壓跟蹤功能，優化適配器利用率。

高效能高集成：開關頻率1.5MHz，集成15mΩ低阻抗開關，電池放電效率更高。完全集成了開關管、電流檢測和補償電路，外圍器件極簡。

強大保護：開關MOSFET具備逐周期電流限制。

系統管理：通過電池FET控制，可實現20μA超低漏電流的運輸模式、喚醒及全系統復位功能。

高精度調節：充電電壓調節精度高達±0.5%（8mV/步進）；2A電流下充電電流調節精度為±5%；0.9A電流下輸入電流調節精度為±5.5%。

反向升壓：支持OTG，可輸出高達3.25A的電流，為其他設備供電。

炫彩光效：雙通道LED驅動器

為滿足手機等設備對拍照補光和指示功能的需求：

大電流驅動：每個通道支持最高1.5A的閃光燈電流和最高500mA的手電筒電流，當兩個通道的LED同時工作時，最大總源電流可達2A。

雙通道補光：支持兩個通道同時工作，實現更大功率的補光效果。

全協議兼容：BC1.2 & USB PD & UFCS PHY

無論用戶使用何種充電器，SGM41620都能智能識別并快速握手：

PD3.1 Ready：支持除快速角色交換功能外的USB PD3.1 PPS規范。

智能識別：自動檢測線纜插入和方向，并兼容USB BC1.2、SDP、CDP、DCP及各類非標準適配器。

國產快充：集成UFCS PHY（通用快速充電規范），完美適配國內融合快充生態。

智慧之眼：10通道12位ADC

芯片內置的高精度ADC猶如系統的“智慧之眼”，可實時監測VAC、VBUS、IBUS、VBAT、VBATSNS、VSYS、IBAT、TSBUS、TSBAT、TDIE等關鍵參數，為主機提供詳盡的數據支持，以實現更智能、更安全的充電策略管理。

單節電池典型應用電路

兩節電池典型應用電路

圖2 SGM41620典型應用電路

SGM41620以其領先的集成度、卓越的快充性能、全面的協議支持和靈活的編程特性，為智能手機、平板電腦及便攜式系統提供了一個真正意義上的一站式充電管理解決方案。它不僅簡化了設計，提升了產品競爭力，更將為終端用戶帶來安全、快速、智能的卓越充電體驗。
