隨著工業自動化與節能需求的不斷提升，制冷機組自動化控制系統已成為現代冷鏈、中央空調及工業冷卻的核心大腦。其功率驅動與開關控制子系統作為能量分配與執行的關鍵環節，直接決定了機組的調節精度、能效水平、運行可靠性及系統壽命。功率MOSFET作為該子系統的核心開關器件，其選型優劣直接影響驅動效率、熱管理、抗干擾能力及長期穩定性。本文針對制冷機組自動化控制系統的高壓、大電流及嚴苛環境要求，以場景化、系統化為設計導向，提出一套完整、可落地的功率MOSFET選型與設計實施方案。

圖1: 制冷機組自動化控制系統方案與適用功率器件型號分析推薦VBFB16R08SE與VBPB17R47S與VBC6N2005與產品應用拓撲圖_01_total

一、選型總體原則：系統適配與平衡設計
功率MOSFET的選型不應僅追求單一參數的優越性，而應在耐壓與電流能力、開關損耗、熱性能及環境適應性之間取得平衡，使其與系統整體需求精準匹配。
1. 電壓與電流裕量設計
依據系統母線電壓（常見AC380V整流后約540V DC，或更高），選擇耐壓值留有 ≥50% 裕量的MOSFET，以應對電網波動、感性負載反沖及開關尖峰。同時，根據壓縮機、風機等負載的連續與峰值電流，確保電流規格具有充足余量，通常建議連續工作電流不超過器件標稱值的 60%~70%。
2. 低損耗與高頻能力
損耗直接關系系統能效與溫升。傳導損耗與導通電阻 (R_{ds(on)}) 成正比，高壓場景應選擇 (R_{ds(on)}) 較低的器件；開關損耗與柵極電荷 (Q_g) 及輸出電容 (C_{oss}) 相關，優化這些參數有助于提高開關頻率、降低動態損耗，并改善EMI表現。
3. 封裝與散熱協同
根據功率等級、安裝方式及散熱條件選擇封裝。大功率高壓主回路宜采用TO-3P、TO-263等傳統通孔封裝，便于安裝散熱器；中低壓控制回路可選用TO-251、SOP8等封裝以節省空間。布局時必須考慮與散熱器的熱連接及PCB的導熱設計。
4. 可靠性與工業級要求
制冷機組常需24小時連續運行，且環境可能伴隨振動、高溫高濕。選型時應注重器件的工作結溫范圍、抗沖擊電流能力、抗浪涌能力及長期參數漂移，優先選擇工業級或具備高可靠性的產品。
二、分場景MOSFET選型策略
制冷機組自動化控制系統主要負載可分為三類：壓縮機變頻驅動、風機與水泵控制、閥類與輔助電源控制。各類負載工作特性不同，需針對性選型。

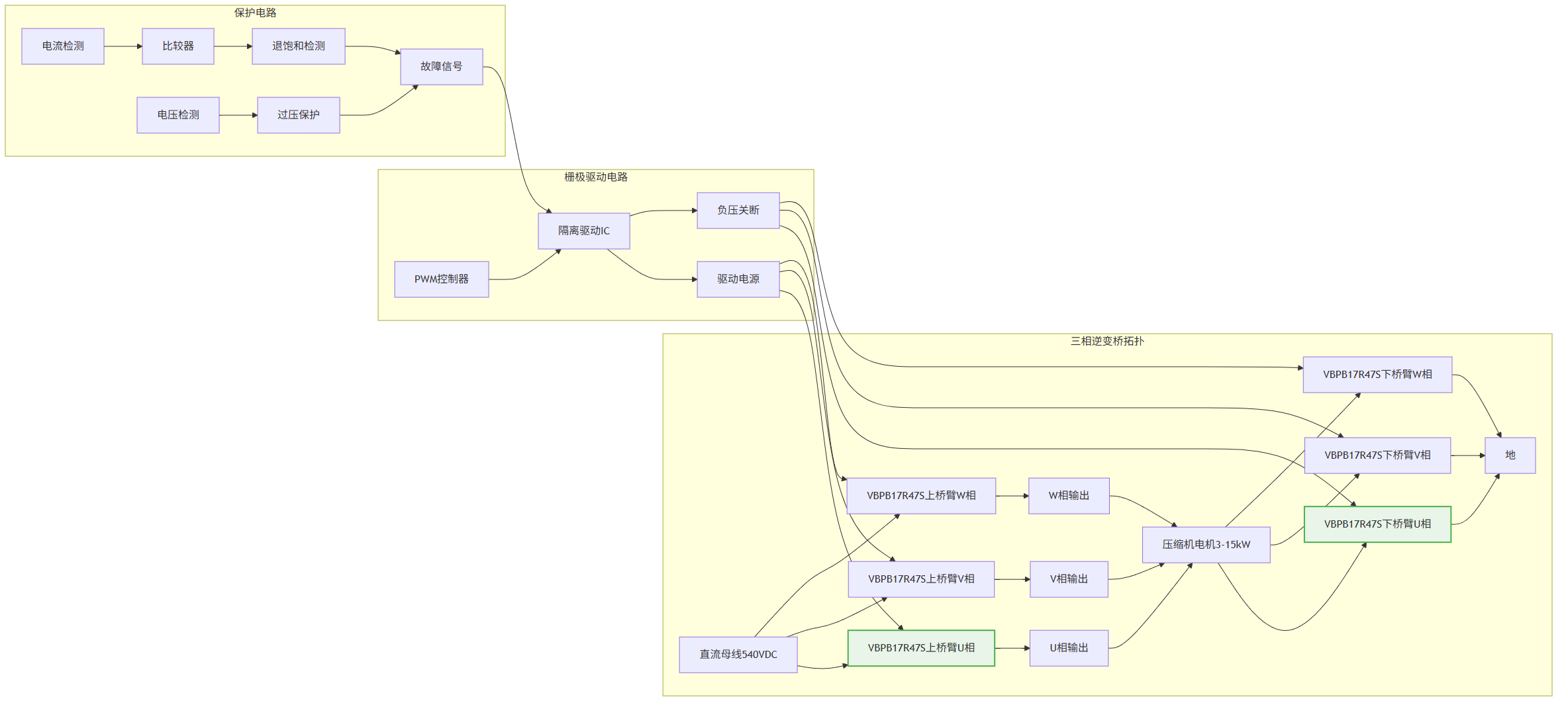

場景一：壓縮機變頻驅動（高壓大電流，3kW–15kW）
壓縮機是制冷機組的核心動力，要求驅動高壓、高效、高可靠性。
- 推薦型號：VBPB17R47S（Single-N，700V，47A，TO-3P）
- 參數優勢：
- 采用SJ_Multi-EPI技術，高壓下 (R_{ds(on)}) 僅80?mΩ（@10?V），傳導損耗低。

圖2: 制冷機組自動化控制系統方案與適用功率器件型號分析推薦VBFB16R08SE與VBPB17R47S與VBC6N2005與產品應用拓撲圖_02_compressor

- 耐壓高達700V，輕松應對540V直流母線電壓并留有充足裕量。
- 連續電流47A，峰值能力強，適合壓縮機啟動及重載運行。
- TO-3P封裝機械強度高，與散熱器連接熱阻低，適合大功率散熱。
- 場景價值：
- 支持變頻器高頻開關（如10-20kHz），實現壓縮機平滑調速與高效節能。
- 高耐壓與低導通電阻組合，提升逆變橋整體效率（預計>98%），降低散熱壓力。
- 設計注意：
- 必須配合專用高壓柵極驅動IC，確保驅動速度與隔離安全。
- 每相橋臂需設置死區時間，防止直通，并建議配置退飽和檢測等保護。

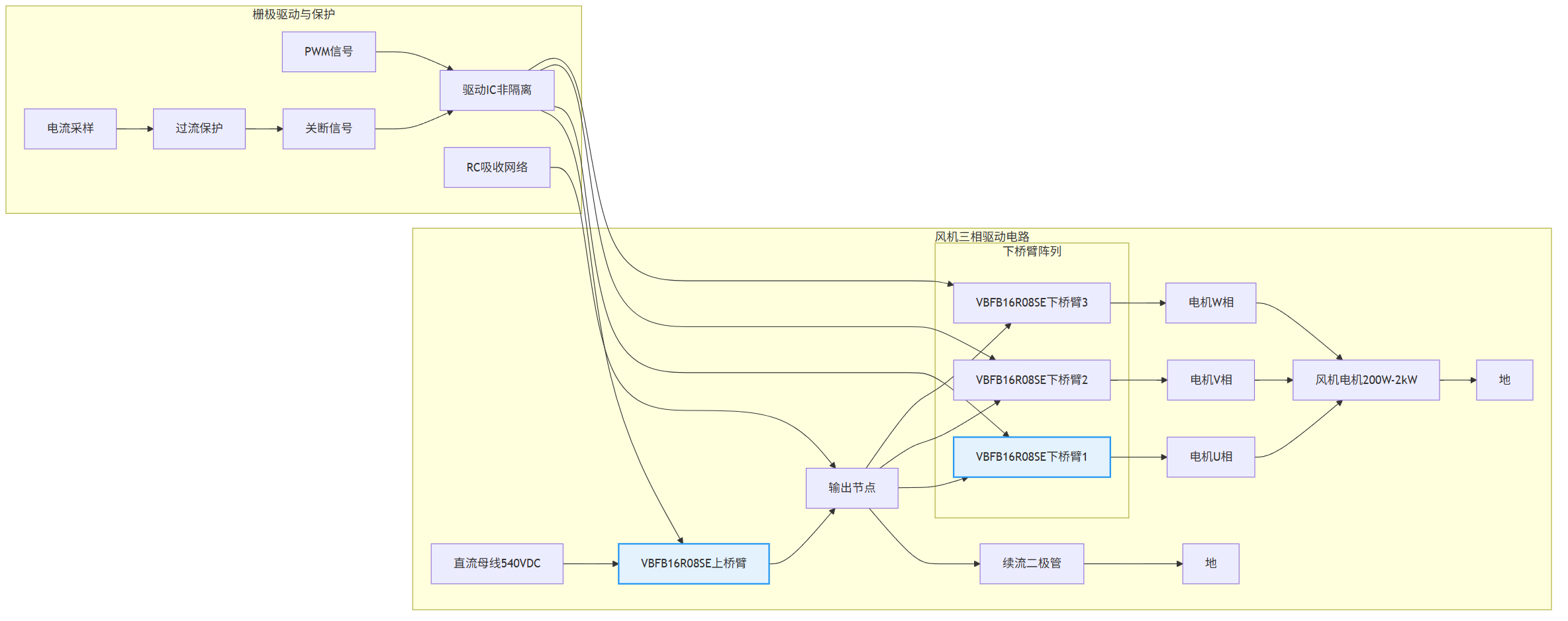

場景二：風機與水泵電機控制（中壓中電流，200W–2kW）
風機與水泵用于冷凝器與蒸發器散熱，要求中壓驅動、可靠耐用。
- 推薦型號：VBFB16R08SE（Single-N，600V，8A，TO-251）
- 參數優勢：
- 采用SJ_Deep-Trench技術，600V耐壓下 (R_{ds(on)}) 為460?mΩ，性能均衡。
- 連續電流8A，滿足多數風機水泵的額定電流需求。
- TO-251封裝體積適中，便于PCB安裝且可通過小型散熱片有效散熱。
- 場景價值：
- 適用于三相風機或水泵的IPM模塊內部單管替換或分立式驅動方案。

圖3: 制冷機組自動化控制系統方案與適用功率器件型號分析推薦VBFB16R08SE與VBPB17R47S與VBC6N2005與產品應用拓撲圖_03_fan

- 良好的開關特性有助于實現PWM靜音調速，降低機組運行噪聲。
- 設計注意：
- 柵極驅動回路需串聯電阻并盡量縮短走線，減少振蕩。
- 對于感性負載，漏極需并聯RC吸收網絡或續流二極管。

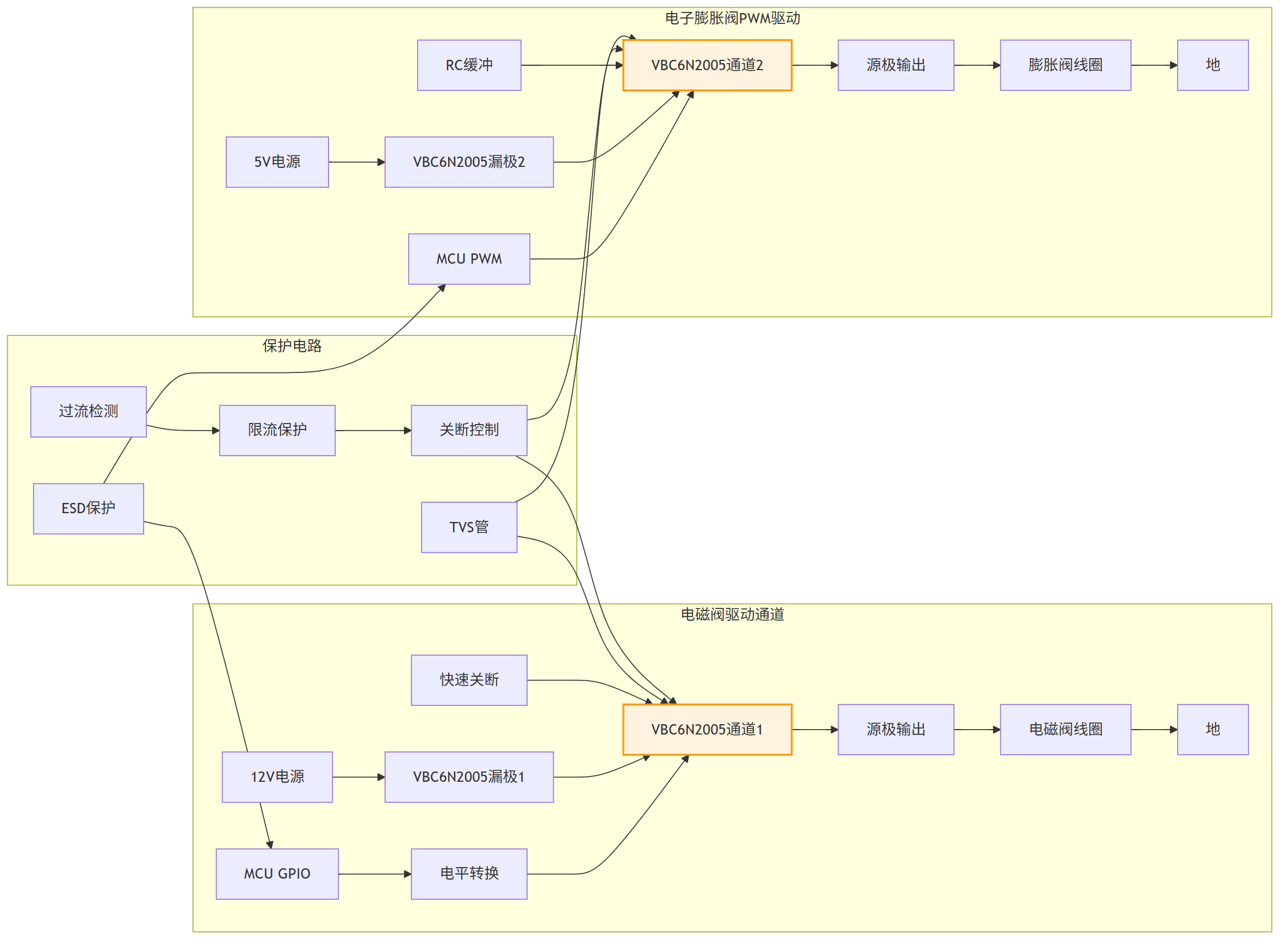

場景三：閥類（電磁閥、膨脹閥）及輔助電源開關控制（低壓小信號）
此類負載功率較小但控制精度要求高，需快速響應與高集成度。
- 推薦型號：VBC6N2005（Common Drain-N+N，20V，11A，TSSOP8）
- 參數優勢：
- 集成雙路共漏N溝道MOSFET，節省空間，簡化雙路同步控制邏輯。
- 極低導通電阻 (R_{ds(on)}) 僅5?mΩ（@4.5?V），導通壓降極小。
- 低柵極閾值電壓 (V_{th})，可直接由3.3?V MCU高效驅動。
- 場景價值：
- 可用于精密電子膨脹閥的PWM驅動或電磁閥的快速通斷控制，提升調節精度與響應速度。
- 雙路集成設計便于實現多路閥的同步或交替控制，增強系統智能化。
- 設計注意：
- 由于是共漏連接，適用于低側開關控制。注意邏輯電平匹配。
- 建議在柵極增加ESD保護器件，并注意小封裝下的PCB散熱設計。
三、系統設計關鍵實施要點
1. 驅動電路優化
- 高壓大功率MOSFET（如VBPB17R47S）： 必須使用隔離型或電平移位型柵極驅動IC，提供足夠驅動電流（≥2?A），并采用負壓關斷以提高抗干擾能力。
- 中壓MOSFET（如VBFB16R08SE）： 可選用非隔離驅動IC，注意驅動回路寄生電感的最小化。
- 低壓集成MOSFET（如VBC6N2005）： MCU直驅時，柵極串接小電阻（如22?Ω），并可采用RC緩沖電路穩定開關過程。

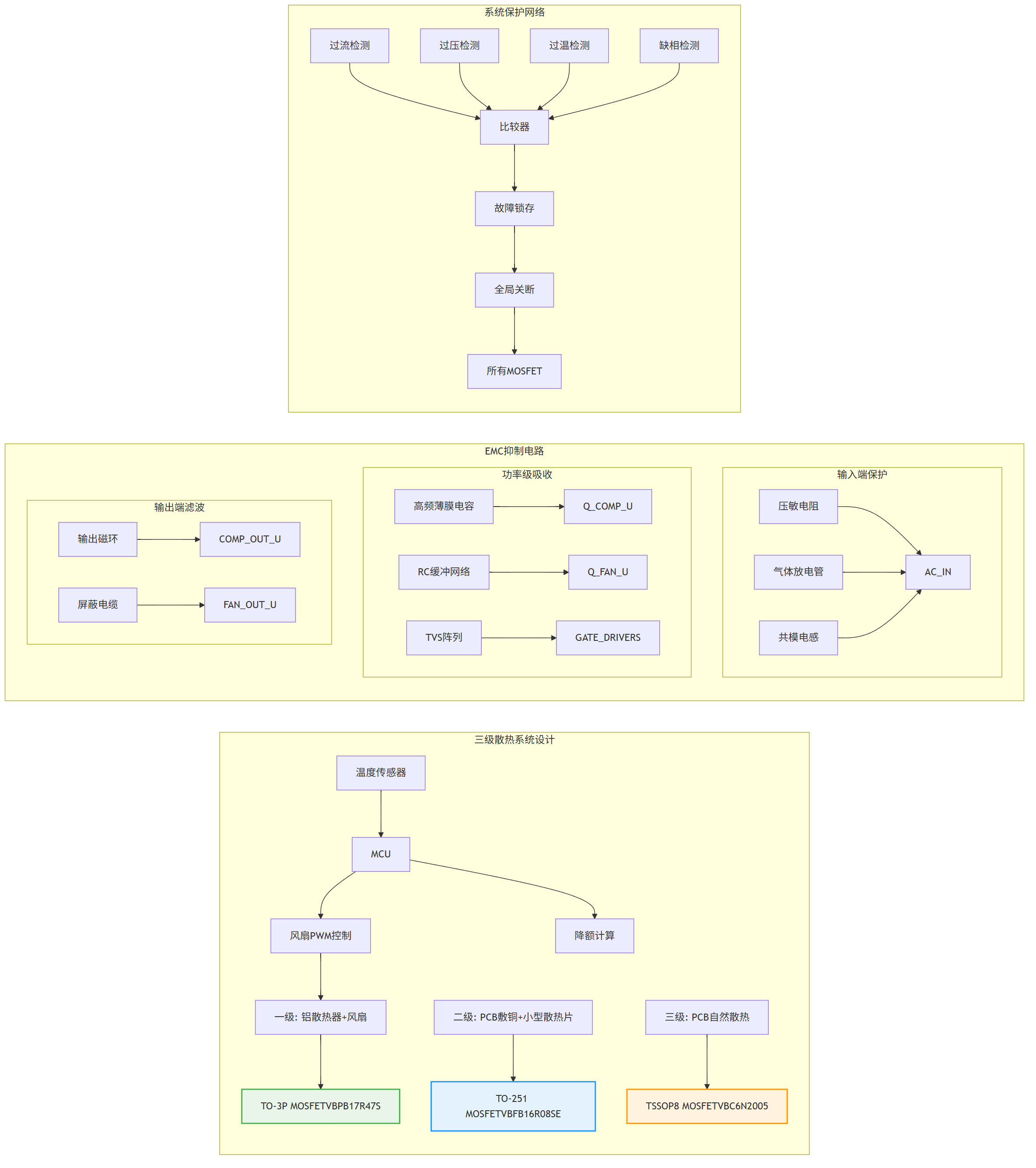

2. 熱管理設計
- 分級散熱策略：
- 高壓大電流MOSFET（TO-3P）必須安裝于散熱器上，并使用導熱硅脂降低接觸熱阻。
- 中壓中電流MOSFET（TO-251）可根據實際溫升決定是否加裝小型散熱片或依靠PCB大面積敷銅散熱。

圖4: 制冷機組自動化控制系統方案與適用功率器件型號分析推薦VBFB16R08SE與VBPB17R47S與VBC6N2005與產品應用拓撲圖_04_valve

- 低壓小信號MOSFET（TSSOP8）主要依靠PCB銅箔自然散熱，布局時需保證足夠的鋪銅面積。
- 環境適應： 機柜內部可能溫度較高，需根據實際環境溫度對器件電流進行進一步降額計算。
3. EMC與可靠性提升
- 噪聲抑制：
- 在MOSFET的漏-源極間并聯高頻薄膜電容（如1-10nF），吸收電壓尖峰。
- 電機驅動輸出線纜上可套磁環或串聯共模電感，抑制傳導發射。
- 防護設計：
- 所有柵極引腳就近對地/源極配置TVS管，防止靜電或過壓擊穿。
- 電源輸入端增設壓敏電阻和氣體放電管，抵御電網浪涌。
- 必須實現過流、過溫、短路及缺相保護，故障信號應能快速關斷所有驅動。
四、方案價值與擴展建議
核心價值
1. 高效節能與可靠運行： 通過高壓低阻與低壓高效器件的組合，主驅動回路效率顯著提升，降低系統整體能耗與運行成本。工業級選型保障了在嚴苛環境下的長期穩定運行。
2. 控制精度與智能化提升： 針對閥類與輔助負載的精密控制器件，提升了系統調節的精細度與響應速度，為智能溫控、預測性維護奠定硬件基礎。
3. 系統集成與維護便利： 封裝與功率等級覆蓋全面，便于系統模塊化設計，同時分立器件方案在維護與更換上更具靈活性。

圖5: 制冷機組自動化控制系統方案與適用功率器件型號分析推薦VBFB16R08SE與VBPB17R47S與VBC6N2005與產品應用拓撲圖_05_thermal

優化與調整建議
- 功率擴展： 若壓縮機功率大于15kW，可考慮并聯多個VBPB17R47S或選用額定電流更高的模塊（如IPM）。
- 高頻化需求： 若追求更高開關頻率以減小濾波器體積，可評估采用超級結（SJ）技術更先進的型號，或未來考慮碳化硅（SiC）MOSFET。
- 極端環境： 對于戶外或高腐蝕性環境，可選擇帶有防腐蝕涂層的器件或全密封模塊。
- 集成化升級： 對于空間極其受限的緊湊型機組，可評估將多路低壓控制MOSFET集成到專用驅動/開關芯片中。
功率MOSFET的選型是制冷機組自動化控制系統驅動設計成敗的關鍵。本文提出的場景化選型與系統化設計方法，旨在實現效率、可靠性、控制精度與成本的最佳平衡。隨著寬禁帶半導體技術的成熟，未來在更高頻、更高效率的應用場景中，SiC等器件將帶來更大的性能提升空間，為下一代智能、超高效制冷系統的創新提供核心動力。在工業節能與自動化浪潮下，堅實而先進的硬件設計是保障系統競爭力與使用壽命的根本。
