產品概述

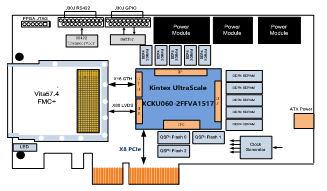

PCIE702A-2 是一款基于 PCIE 總線架構的 KU115 FPGA 高性能 數據預處理平臺，該平臺具有 1 個 FMC+（HPC）接口，1 路 PCIe x8 主機接口，該平臺采用 Xilinx 的高性能 Kintex UltraScale 系列 FPGA 作為實時處理器，實現 FMC 接口數據的采集、處理、以及各個接口之 間的互聯。板載 2 組獨立的 72 位 DDR4 SDRAM 大容量緩存。

該平臺通過搭載不同的 FMC 子卡，可快速搭建起基于服務器的 數據采集、實時處理、高性能存儲的硬件平臺?？蓮V泛應用于雷達與 中頻信號采集、視頻圖像采集等場景。

技術指標

• 板載 FPGA 實時處理器：XCKU115-2FLVA1517
• 邏輯資源：1451K；DSP 資源：5520 個Total Block RAM：75.9Mb；最大分布式 RAM：18360Kb

PCIE 主機接口

• 支持 PCI Expres Gen3 X8@8Gbps/lane 互聯；
• 支持 XDMA 控制器，理論帶寬高達 64Gbps
• 支持 SG DMA 控制器，支持多通道獨立傳輸
• 支持 Windows/Linux/麒麟操作系統

FMC 接口性能

• 接口標準：FMC+（HPC）接口，符合 VITA57.4 規范
• 高速總線：支持 x16 GTH@16Gbps/lane
• 并行總線：支持 84 對 LVDS 信號（含 4 對時鐘信號）
• 配置總線：支持 IIC 總線接口
• 對外供電：+12V/+VADJ/+3.3V 供電，供電功率≥15W
• 對內供電：獨立的 VIO_B_M2C 供電（由子卡提供）

動態存儲性能

• 存儲帶寬：2 組獨立的 72 位 DDR4 SDRAM，2.4GHz 數據率
• 存儲容量：每組 4GByte，總?cè)萘?8GByte

其它接口性能

• 支持 4 路異步 RS422 接口，連接至 J30J，速率最大 10Mbps
• 支持 24 路+3.3V GPIO 接口，分成 6 組，每組方向可配置
• 2 片 QSPI Flash 用于 FPGA 的加載，X4/X8 模式，容量 1Gbit
• 支持 1 片 QSPI Flash 用于少量參數存儲，容量 512Mbit
• 支持 1Mbit EEPROM 存儲器

物理電氣與環境特征

• 板卡尺寸：111.15 x 167mm
• 板卡供電：4A max@+12V（±5%，不含給子卡供電）
• 散熱方式：風冷散熱
• 工作溫度：-40°~85°C
• 存儲溫度：-55°~125°C

軟件支持

• 可選集成板級軟件開發包（BSP）
• FPGA 的底層接口驅動
• PCIe 總線接口開發以及驅動程序
• 可根據客戶需求提供定制化算法與系統集成

應用范圍

• 雷達與中頻信號處理
• 軟件無線電驗證平臺
• 圖形與圖像處理驗證平臺
