一、項目場景：制藥車間凍干機控制系統升級

某生物制藥公司凍干機原采用西門子S7-300PLC（CPU315-2DP）控制溫度、真空度和凍干曲線，通過MPI接口連接西門子TP177B彩色觸摸屏進行工藝監控。現需實現：

1.與新建MES系統中的S7-1500PLC進行實時數據交互（工藝參數、報警記錄、批次數據）

2.采集控制制冷系統的三菱FR-E740系列變頻器數據（運行頻率、電流、故障代碼）

3.絕對保證原觸摸屏正常操作，不影響凍干工藝生產

項目痛點

GMP合規風險：改造過程不能影響已驗證的凍干工藝，停機窗口僅4小時

接口沖突：S7-300的MPI/DP口已被觸摸屏占用，無法直接連接新系統

多協議兼容：三菱FR-E740變頻器僅支持MODBUSRTU協議（RS485接口），需串口轉以太網接入

數據完整性：工藝批次數據需實時上傳至MES系統，滿足FDA21CFRPart11合規要求

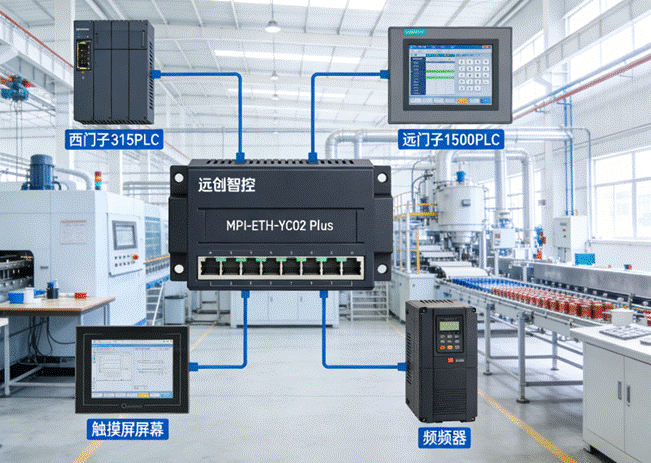

二、解決方案：MPI-ETH-YC02Plus三網融合架構

以太網橋接器核心功能

MPI透明傳輸：通過9針DP口連接S7-300MPI網絡，支持多主站通訊，原觸摸屏鏈路完全保留

雙以太網口設計：LAN1連接S7-1500，LAN2接入工廠環網，物理隔離保障網絡安全

集成RS485串口：直接采集三菱變頻器MODBUSRTU數據，一站式解決串口轉以太網需求

多協議支持：兼容西門子S7TCP協議和ModbusTCP主從站功能，支持博途V17及以上版本

工業級防護：高性能磁耦隔離，大容量TVS管抑制電源瞬時脈沖，滿足醫藥車間潔凈環境要求

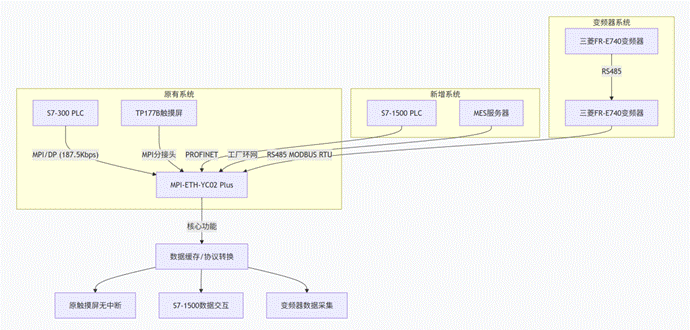

拓撲結構圖

三、詳細實施方案

實施過程

1.準備與風險評估

確認凍干工藝批次完成，設備進入待機狀態

備份S7-300程序及觸摸屏項目文件

準備MPI分接頭、預制網線及RS485屏蔽雙絞線

驗證三菱FR-E740變頻器通訊參數：站號1-3，波特率9600，8/N/1

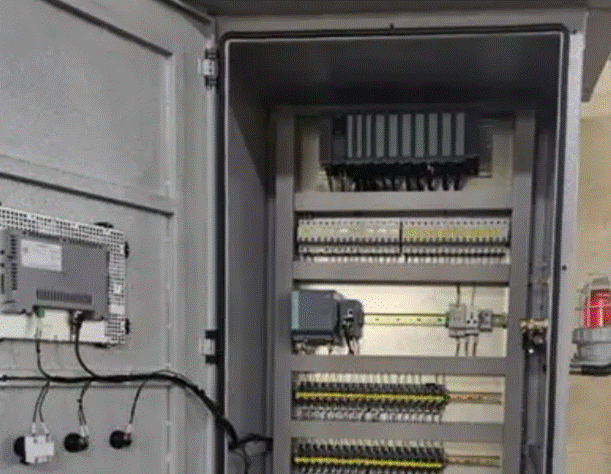

2.硬件安裝

在S7-300導軌安裝MPI分接頭，MPI-ETH-YC02PlusMPI口接入

模塊LAN1口連接S7-1500（IP：192.168.1.10）

模塊RS485端子（A+/B-）連接變頻器通訊網絡，終端電阻啟用

檢查所有接線，確認觸摸屏顯示正常

3.軟件配置

通過網頁訪問模塊默認IP（192.168.1.50），配置：

工作模式：MPI多主站透明傳輸

MPI速率：187.5Kbps（與TP177B匹配）

以太網參數：IP192.168.1.50，子網掩碼255.255.255.0

在博途V17中配置S7-1500：

添加PUT/GET指令，指向模塊IP讀取S7-300DB塊數據

配置ModbusTCP客戶端，輪詢變頻器保持寄存器（頻率、電流）

4.系統聯調

-驗證TP177B觸摸屏響應速度無變化

-監控S7-1500成功讀取凍干溫度、真空度數據

-確認MES系統收到變頻器運行狀態和故障報警

-模擬通訊中斷測試，驗證模塊數據緩存功能

應用效果對比

五、行業前景分析

六、總結

本方案通過遠創智控MPI-ETH-YC02Plus以太網轉換器，在醫藥凍干機場景中成功實現：

原有S7-300+TP177B系統零中斷運行

S7-1500無縫接入，滿足MES數據采集需求

三菱FR-E740變頻器串口轉以太網集成

整體改造成本降低60%，實施僅需4小時

關鍵詞植入：作為功能強大的串口轉以太網設備，MPI-ETH-YC02Plus不僅實現了MPI到以太網的協議轉換，更通過集成RS485接口完美扮演了以太網轉換器的角色。其以太網橋接器的核心價值在于讓老舊S7-300設備煥發新生，在醫藥合規改造、智能制造升級中發揮關鍵作用。

對于面臨類似改造需求的制藥企業，該方案提供了快速、低風險、高性價比的升級路徑，值得在凍干機、滅菌柜、配液系統等關鍵設備推廣。
