電阻率是半導體材料的核心參數，四探針電阻率測試儀是其主要測量器具，測量結果的不確定度評定對提升數據可靠性至關重要。下文，依據JJG 508-2004《四探針電阻率測試儀》，以硅單晶電阻率標準樣片為標準器，分析測試儀測量結果的影響因素，完成標準不確定度、合成標準不確定度及擴展不確定度的計算與評定，為該儀器的計量檢定提供參考。

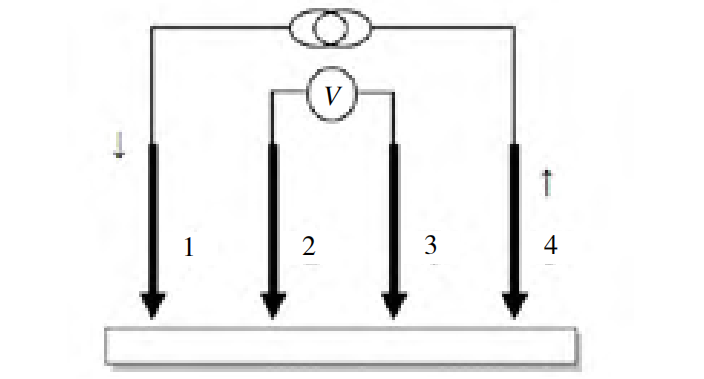

四探針法原理圖

直線型四探針測試法是半導體材料電阻率測量的主流方法，可有效減少接觸電阻、邊緣效應對測量結果的干擾。該方法將四根探針等距豎直排列，施加適度壓力使探針與硅片表面形成歐姆接觸，外側兩根探針接入恒流電源，中間兩根探針通過高精度電壓表檢測電壓差，結合理論公式計算電阻率。

實際測量中需考慮樣片厚度與邊界效應，引入直徑和厚度修正因子；當樣片直徑遠大于探針間距時，電阻率可簡化計算，公式為ρ=2πSIV，其中S為探針間距，I為恒定電流，V為中間探針的電壓差，確定這三個參數即可得出電阻率值。

測量條件與方法

/Xfilm

Xfilm埃利四探針測試儀

試驗評定以標準值1 Ω?cm的硅單晶電阻率標準樣片為被測對象，檢定環境遵循JJG 508-2004 要求，控制在(23±2)℃，并以 23℃為基準進行結果修正。

測量方法嚴格按照規程執行：將四探針電阻率測試儀電流調至標準樣片允許范圍，先正向測量獲取數據，再施加反向電流復測，取兩次平均值作為單次測量結果；將樣片轉動20°~30° 重復上述步驟，最終獲得 10 個單次測量數據，取其均值作為最終測量值，通過Δρ=∣ρX?ρN∣計算示值誤差（ρX為測試儀示值，ρN為標準樣片實際值）。

標準不確定度評定

/Xfilm

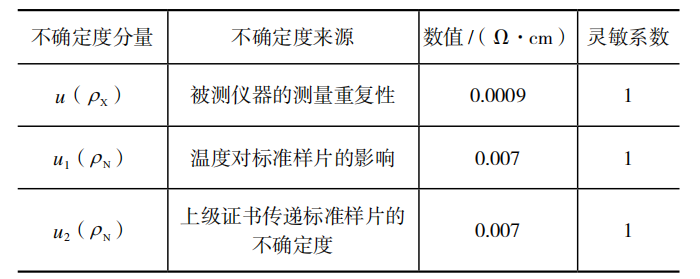

四探針電阻率測試儀測量結果的不確定度分量

四探針電阻率測試儀測量結果的不確定度由ρX和ρN的不確定度決定，分別采用A 類、B 類方法評定。

u(ρX)的 A 類評定：該分量由儀器測量重復性引入，對標準樣片的10 次重復測量平均值為0.9348 Ω?cm，通過貝塞爾公式計算得單次實驗標準偏差0.0029 Ω?cm，最終u(ρX)=ns(ρi)=0.0009 Ω·cm（n=10為測量次數）。

u(ρN)的 B 類評定：該分量由溫度影響和上級證書傳遞的不確定度組成。標準樣片23℃下實際值為0.938 Ω?cm，溫度系數0.00707 Ω?cm/(Ω?cm?℃)，按 1℃溫度偏差計算得溫度引入分量u1(ρN)=0.007 Ω?cm；標準樣片校準證書給出擴展不確定度 1.5%，取包含因子k=2，計算得證書傳遞分量u2(ρN)=0.007 Ω·cm。

合成與擴展不確定度評定

/Xfilm

各不確定度分量相互獨立，且靈敏系數均為1，合成標準不確定度通過方和根法計算：uc(Δρ)=u2(ρx)+u12(ρN)+u22(ρN)=0.01 Ω·cm。

取包含因子k=2（對應95% 置信概率），計算得擴展不確定度U=kuc(Δρ)=0.02 Ω?cm，相對擴展不確定度Urel=2%。

綜上，試驗評定確定四探針電阻率測試儀電阻率測量結果的相對擴展不確定度為2%（k=2）。實驗表明，10 次重復測量有效降低了測量重復性帶來的誤差，而溫度影響是不確定度的主要來源。因此，在四探針電阻率測試儀的檢定與實際使用中，需嚴格控制環境溫度穩定性，減少溫度偏差對測量結果的干擾，進一步提升電阻率測量的準確度和數據可靠性。

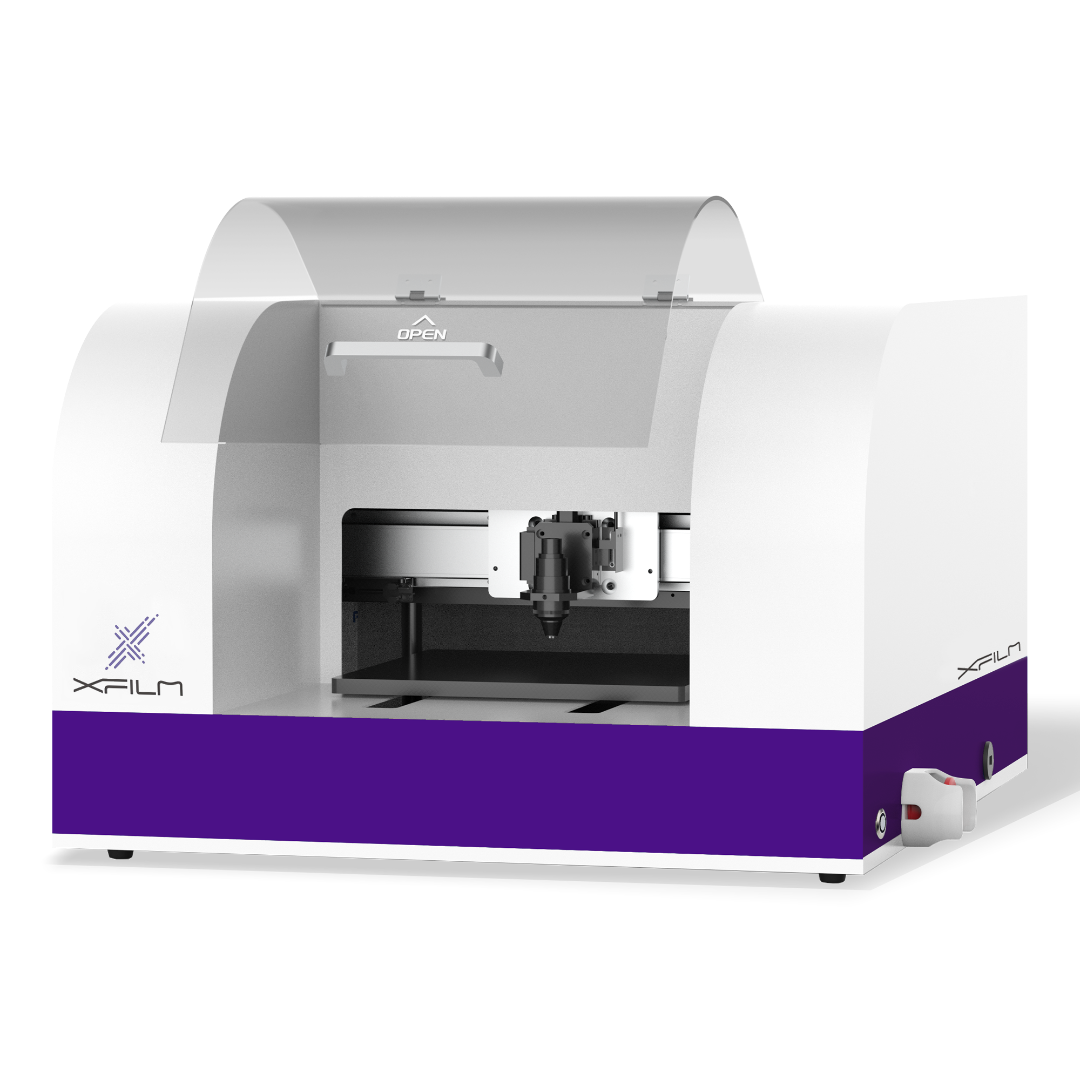

Xfilm埃利四探針方阻儀

/Xfilm

Xfilm埃利四探針方阻儀用于測量薄層電阻（方阻）或電阻率，可以對最大230mm 樣品進行快速、自動的掃描， 獲得樣品不同位置的方阻/電阻率分布信息。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

基于四探針法的Xfilm埃利四探針方阻儀，憑借智能化與高精度的電阻測量優勢，可助力評估電阻，推動多領域的材料檢測技術升級。
