在當前鋰電池研究的版圖中，轉換型正極因其遠超傳統(tǒng)嵌入型正極的理論比容量而備受矚目。近日，一項關于鉻-氟化鋰（Cr-LiF）轉換正極的研究引起了業(yè)界的廣泛討論。該研究不僅首次展示了鉻基過渡金屬氟化物（TMF）作為正極材料的潛力，還深入探討了其在循環(huán)過程中的結構演變與動力學特征。

理論預測與電化學實測的博弈

Millennial Lithium

研究團隊利用密度泛函理論（DFT）在meta-GGA能級下對Cr-LiF體系進行了熱力學模擬。計算結果表明，在放電過程中，體系主要由鉻、氟化鋰和二氟化鉻（CrF?）組成。根據(jù)能斯特方程推導，該正極的理論放電平臺應在2.25V至1.94V之間。

在實際的電化學測試中，研究者構建了基于LiPON固態(tài)電解質的薄膜全固態(tài)電池。實測數(shù)據(jù)顯示，在C/10倍率下，該正極表現(xiàn)出了435 mAh/g的放電比容量（以鋰化態(tài)計），能量密度達到0.707 Wh/g。雖然實驗測得的電壓曲線因動力學過電位影響與理論曲線存在偏差，但整體吻合度較好。

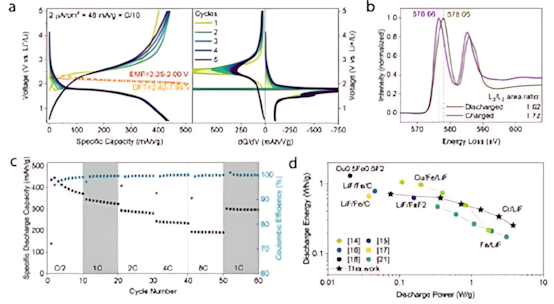

(a)電池循環(huán)電壓曲線及微分容量（dQ/dV vs. V）曲線(b)充電態(tài)與放電態(tài)下鉻元素的電子能量損失譜（EELS）(c)在10至160 μA/cm2電流密度下的倍率性能測試。(d) Cr-LiF正極與文獻中其他過渡金屬氟化物正極的Ragone圖對比。

在循環(huán)初期，微分容量曲線（dQ/dV）揭示了一個有趣的現(xiàn)象：放電早期出現(xiàn)了明顯的電壓“回升”，這在轉換反應中被視為正極的活化過程。此外，實驗觀測到的兩步放電路徑與理論模擬的單步反應不符，研究者認為這可能是由于三元中間相（如Li?CrF?）在納米尺度下的動力學穩(wěn)定化所致。

電子結構與倍率特性的深度解析

Millennial Lithium

通過電子能量損失譜（EELS）分析，研究者觀察到Cr的L?峰在充放電狀態(tài)間發(fā)生了1.3 eV的位移，且L?/L?面積比從放電態(tài)的1.62增加到充電態(tài)的1.72。這一變化確證了Cr2?的生成，與DFT預測形成CrF?的結論保持一致。

在倍率性能方面，Cr-LiF表現(xiàn)出極強的競爭力。即使在8C的高倍率下，仍能保持192 mAh/g的比容量。Ragone圖的對比進一步證實，在高功率需求下，Cr-LiF正極的能量密度顯著優(yōu)于傳統(tǒng)的鐵基氟化物正極。

長期循環(huán)中的結構重構與容量衰減

Millennial Lithium

長期循環(huán)測試（超過1500圈）揭示了該材料獨特的演變規(guī)律。在1C和5C倍率下，比容量在初期經(jīng)歷了一段衰減后趨于穩(wěn)定，最終維持在約200 mAh/g。研究者結合電化學阻抗譜（EIS）和掃描透射電子顯微鏡（STEM）圖像對此進行了深入剖析。

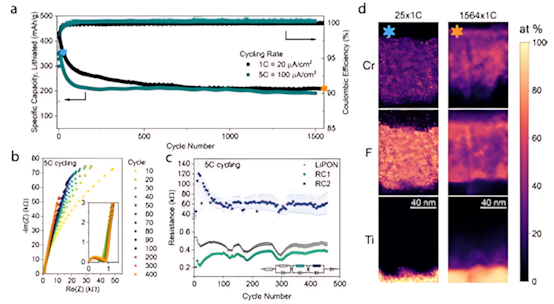

(a) 1C和5C倍率下的長期循環(huán)穩(wěn)定性曲線及庫侖效率。(b) 不同循環(huán)圈數(shù)后的PEIS譜圖（Nyquist表示）。(c) 基于等效電路擬合得到的LiPON電阻、RC1及RC2阻值隨循環(huán)圈數(shù)的變化。(d) 循環(huán)25圈與1564圈后正極截面的STEM-EDX元素映射圖，顯示了Cr、F和Ti元素的分布變化。

通過對阻抗數(shù)據(jù)的等效電路擬合發(fā)現(xiàn)，代表電荷轉移阻抗的RC2分量在循環(huán)前200圈顯著下降，這與容量衰減的時間點高度吻合。STEM-EDX能譜圖清晰地展示了其中的奧秘：隨著循環(huán)次數(shù)增加，原有的納米級Cr和LiF區(qū)域發(fā)生了粗化。

這種粗化現(xiàn)象具有兩面性。一方面，顆粒變大減少了活性界面積，導致活性物質利用率下降，從而引起容量衰減；另一方面，粗化后的Cr和LiF形成了更連續(xù)的滲流網(wǎng)絡，分別提升了電子導電性和離子傳導性，這解釋了阻抗的降低以及后期循環(huán)的極高穩(wěn)定性。

這項研究成功開發(fā)了首個鉻基過渡金屬氟化物轉換正極。盡管存在循環(huán)初期的結構重構和部分容量損失，但Cr-LiF展現(xiàn)出的高功率特性和長循環(huán)穩(wěn)定性為固態(tài)電池正極材料的選擇提供了新思路。

未來，通過精準調控納米結構以抑制相粗化，或者優(yōu)化界面設計以減少副反應，鉻基氟化物有望在高能量密度電池領域占據(jù)一席之地。這種自發(fā)形成的、動力學更優(yōu)的穩(wěn)定納米結構，或許正是解決轉換型材料循環(huán)壽命瓶頸的關鍵突破口。

原文參考：Cr-LiF as a high energy density conversion-type cathode for Li-ion solid-state batteries
