高強鋼焊縫在橋梁工程中應用廣泛，但焊接連接易引發疲勞損傷。傳統無損檢測方法受表面噪聲制約，超聲擴散場技術雖敏感卻因焊縫復雜性可靠性不足?，F(xiàn)有研究缺乏對Q690qENH和Q960E高強鋼焊縫在焊接熱量下的拉伸沖擊性能退化及高周/低周疲勞性能系統評估。本文通過焊接工藝優化、全壽命疲勞試驗、數字圖像相關法和超聲理論建模，結合有限元模擬，揭示棘輪應變和彈性模量下降規律，提出基于超聲能量密度和幅值平方相干性的損傷檢測及剩余壽命預測方法，為高強鋼焊縫安全運維提供創新方案。

實驗名稱：基于超聲的高強鋼焊縫疲勞損傷檢測及剩余壽命預測研究

實驗原理：本研究基于超聲擴散場形成機理和疲勞損傷導致信號時移的理論，采用超聲能量密度相關系數等方法進行焊縫損傷檢測；通過有限元分析和全壽命試驗驗證可行性，創新提出損傷檢測模型（如α-N曲線）和剩余壽命預測方法（如ζ-S曲線），實驗證實能實現早期損傷預警（高周閾值20%~50%、低周閾值10%~20%）并提升檢測敏感性，為高強鋼焊縫安全運維提供高精度無損檢測方案。

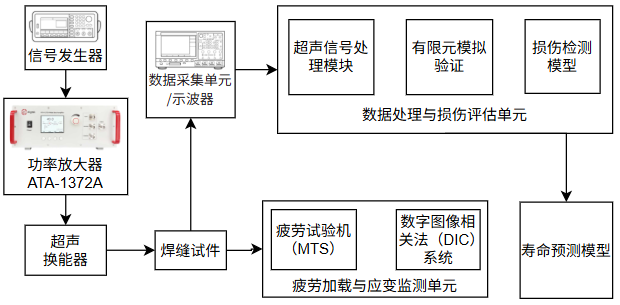

實驗框圖：

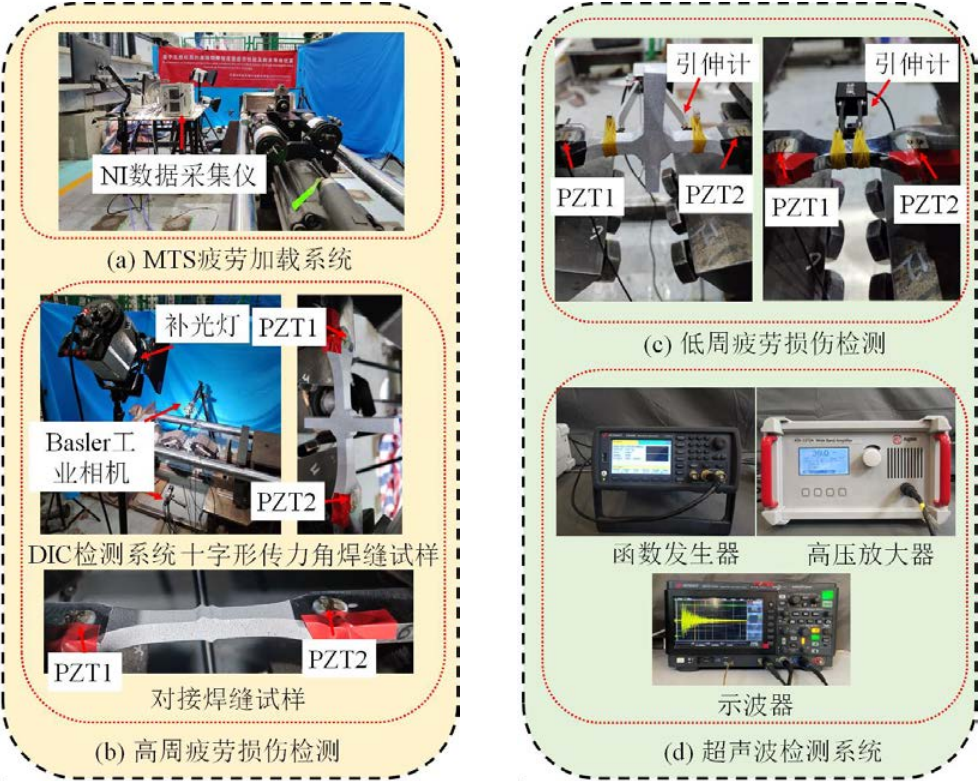

實驗實拍圖：

實驗過程：通過優化氣體保護焊工藝（焊接熱量輸入4-17.5kJ/cm）制備Q690qENH和Q960E高強鋼對接焊縫和十字形角焊縫試樣，進行拉伸性能測試（電子萬能試驗機，DIC監測）、夏比沖擊試驗（MTS擺錘沖擊機）、高周疲勞試驗（MTS液壓伺服系統，應力控制）和低周疲勞試驗（應變控制），并利用超聲技術（PZT傳感器，頻率300kHz-1.83MHz）采集擴散場信號，基于路徑疊加原理和短時傅里葉變換評估損傷；結果表明，在最佳焊接熱量下，焊縫拉伸和沖擊性能接近母材，高周疲勞強度超規范2-4倍，低周疲勞顯示循環軟化特性，超聲能量密度相關系數和幅值平方相干性可早期預警損傷，驗證了該方法對高強鋼焊縫疲勞損傷檢測的有效性，為工程安全評估提供支撐。

應用方向：疲勞損傷檢測與剩余壽命預測，具體包括大跨鋼結構橋梁的焊接連接健康監測、重大工程基礎設施（如全焊接鋼橋）的全壽命周期安全評估、以及高強鋼構件在循環荷載下的早期損傷預警等方向

產品推薦：ATA-1000、ATA-8000系列

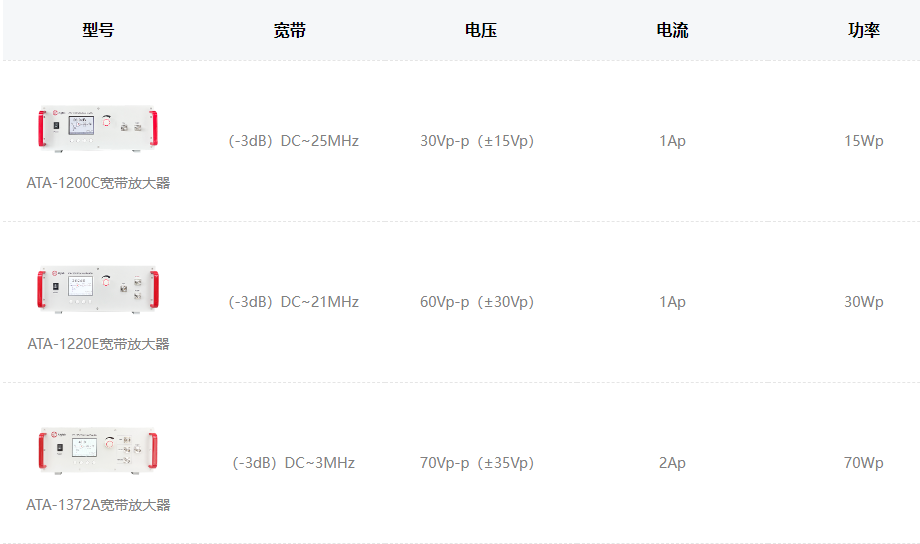

圖：ATA-1000系列寬帶放大器指標參數
