“NT9000／NT9001／NT9002／NT9003”

開始上市

日清紡微電子發布一系列用于微波無線電力傳輸（以下簡稱WPT）的二極管，并宣告上市。

近年來，通過微波實現能量傳遞的無線電力傳輸（WPT）技術作為下一代供電基礎設施在國內外備受關注。隨著數字化轉型（DX）的推進和物聯網（IoT）設備的普及，對眾多小型電子設備持續供電的需求日益增長。特別是在工廠、社會基礎設施、物流、農業、醫療等領域，向布線或電池交換困難的地區供電成為了一大難題。在法律體系方面，國內外都在積極推進微波方式WPT的頻率規劃和放寬規制，以期加速推動微波WPT技術從實證研究向社會實際應用的轉移。

微波方式WPT的實用化面臨的最大課題是將接收到的微波轉換為直流功率時的轉換效率。特別是在物聯網應用中，即使在低功率環境下也需要高轉換效率。 NT9000/NT9001/NT9002/NT9003系列二極管用于微波方式無線電力傳輸（WPT），采用本公司獨有的GaAs晶圓工藝技術，兼具低正向電壓和高直流耐壓的特點。該系列產品可實現寬動態范圍運作和高效整流電路，從而為采用WPT技術的電力接收設備（例如在布線或電池交換困難環境中設置的工廠自動化領域或大樓管理用途的物聯網設備）提供穩定的供電解決方案。

此外，NT9000/NT9001 非常適合 1W 級的整流電路，而 NT9002/NT9003 非常適合 1mW 級的整流電路，可以滿足各種不同用途和功率條件的使用需求。
該系列產品是作為在現場能夠?qū)崿F(xiàn)穩定地WPT供電的前提技術，可實現不依賴于布線或更換電池即可持續運行，有助于解決各個領域的社會問題。

主要特點

•
  ?頻段:920 MHz, 2.4 GHz, 5.7 GHz
• ?高反向電壓※1:20 V
• ?低正向電壓:0.1 V typ.
• ?低反向漏電流:10 μA／20 μA typ.（NT9000／NT9001）
  ?0.5 μA／1 μA typ.（NT9002／NT9003）
• ?低等效串聯電阻:4 Ω／2 Ω typ.（NT9000／NT9001）
  ?110 Ω／55 Ω typ.（NT9002／NT9003）
• ?低等效電容:0.2 pF／0.4 pF typ.（NT9000／NT9001）
  ?0.025 pF／0.03 pF typ.（NT9002／NT9003)
• ※ 絕對最大額定值

產品特點1

低正向電壓和高直流耐壓

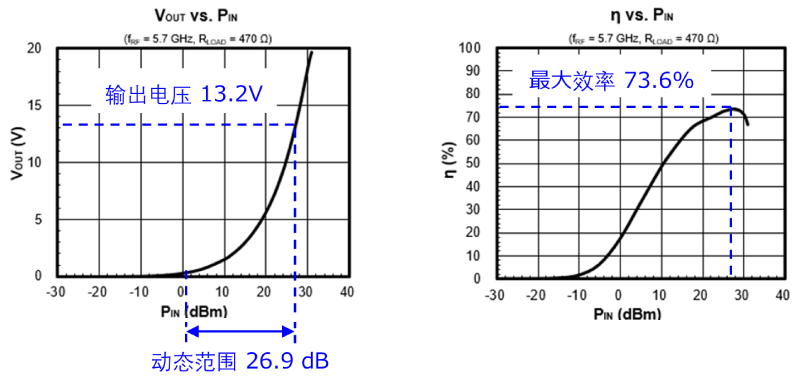

該產品的低正向電壓為0.1V，即使輸入功率小，也能在整流電路中實現高效地直流轉換。此外，即使輸入功率增大、輸出電壓升高，其高直流耐壓性能也能夠防止元件被破壞和抑制漏電流增大，從而實現穩定地整流工作。根據這些特性，使用本產品的整流電路能夠在很寬的輸入功率范圍內實現高效地直流電壓轉換。

產品特點2

采用小型封裝

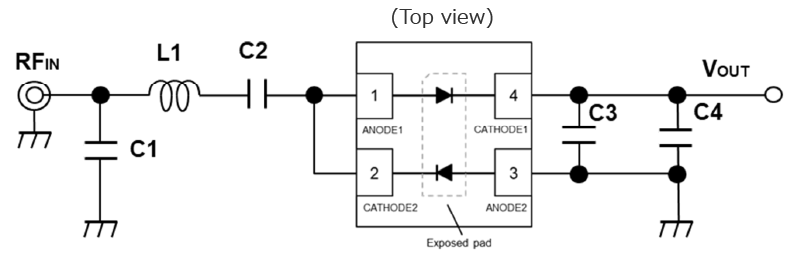

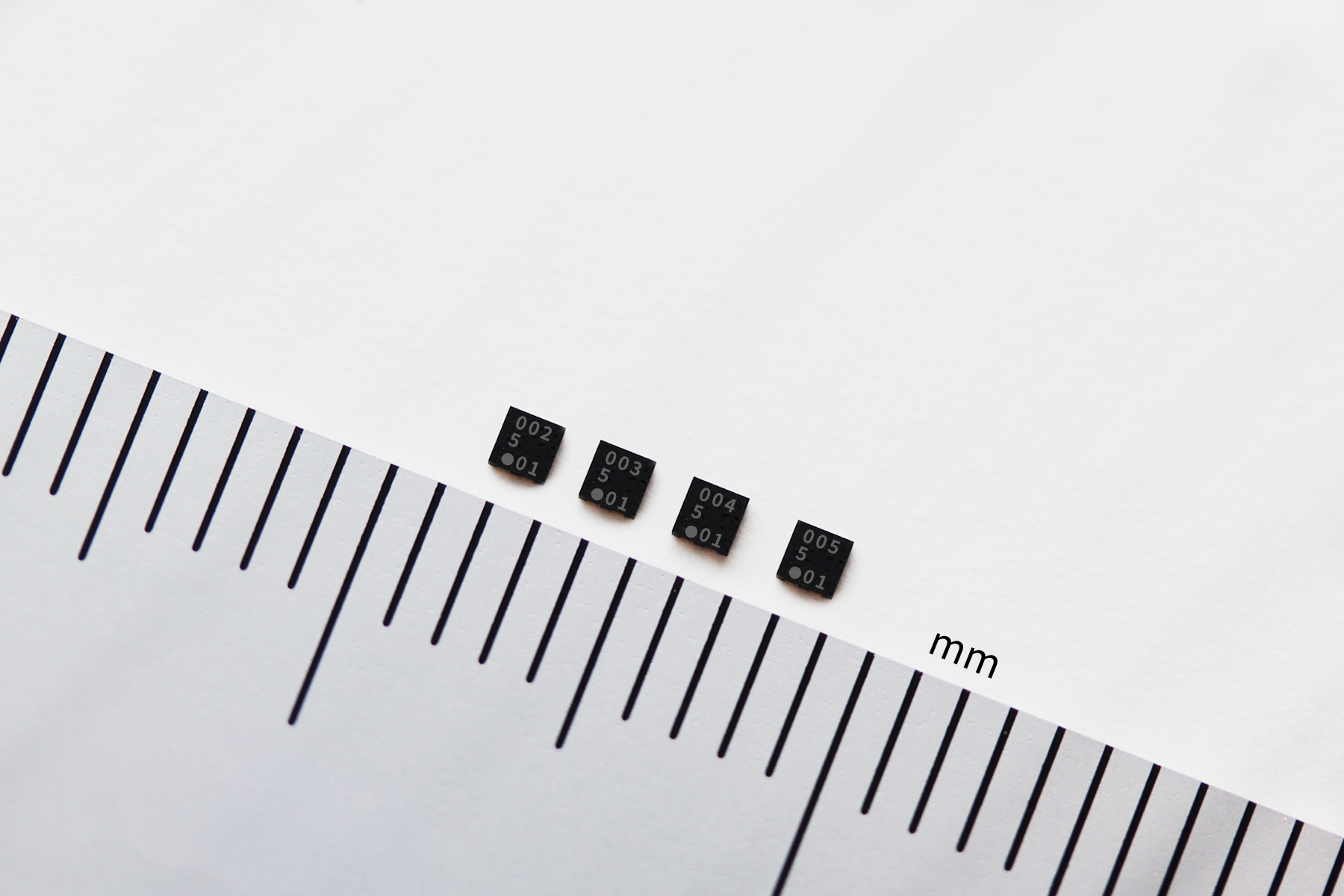

本產品采用小型 DFN 封裝（1.2 × 1.2 mm），在一個封裝內配備兩個二極管元件，這有助于減少實裝面積。
此外，采用此封裝，即使組合多個產品構成整流電路，特別是在多級連接或橋式結構等部件數量較多的應用中，也可以大幅減少電路板上的實裝面積。

應用示例

?微波方式WPT整流電路

?探測器
