一、行業背景與項目概況

本項目為廣東某新能源鋰電池企業電芯裝配生產線數字化升級項目，該企業深耕鋰電池電芯研發與生產，年產能突破3GWh，配套多家主流新能源車企及儲能設備廠商。項目核心控制設備為西門子200smart PLC（CPU SR40），該設備網口已被車間電芯檢測設備占用，僅剩余PPI 9針DP口——PPI協議是西門子專為S7-200系列PLC設計的專用主從式通信協議，無需PLC內部編程即可實現數據傳輸，是西門子200smart PLC的常用通訊方式?，F(xiàn)場已接入一臺匯川IT7000系列網口觸摸屏，該觸摸屏采用網口通訊，支持主流廠家協議，通過Modbus TCP協議與PLC連接，用于本地設定電芯裝配壓力、轉速、節拍等參數、監控設備運行狀態及故障報警，實現PLC與觸摸屏的本地聯動。

項目核心需求：將電芯裝配生產線的關鍵工藝數據（裝配壓力、轉速、節拍、電芯內阻等）實時上傳至工廠MES系統，實現生產過程追溯與質量管控，契合企業智能化升級及ESG要求；保留匯川網口觸摸屏的本地操作功能，確保橋接通訊互不干擾；無需修改PLC原有程序，快速部署，減少停產損失；適配車間潔凈、多電磁干擾的工業環境，保障設備長期穩定運行，支撐生產線連續高效運轉。

二、項目痛點、選型與部署方案

（一）核心痛點

1.協議不兼容，數據孤島嚴重：西門子200smart PLC剩余PPI 9針DP口采用PPI協議通訊，匯川網口觸摸屏通過Modbus TCP協議與PLC連接，而工廠MES系統基于TCP/IP以太網協議，三種協議無法直接互通。PPI協議作為西門子專用協議，與以太網協議的底層架構差異較大，導致PLC采集的電芯裝配工藝數據無法自動上傳，只能人工手抄記錄，效率低且易出錯，誤差率達3.2%，無法滿足下游企業的質量追溯要求，也不符合能源數智化發展需求，制約企業配套資質升級。

2.接口資源匱乏，擴展受限：PLC唯一的網口已被電芯檢測設備占用，僅剩余的PPI 9針DP口用于與匯川觸摸屏通訊，無多余接口接入上網設備；若更換帶多網口的新型PLC，需重構控制程序、重新適配觸摸屏及電芯檢測設備的通訊參數，改造成本增加約7萬元，且停產改造周期超過8天，嚴重影響生產進度，同時造成原有設備資源浪費，與企業“低成本智能化升級”需求相悖。

3.運維效率低下，成本偏高：PLC程序調試、故障排查需工程師到現場，通過專用PC/PPI電纜連接設備操作，單次運維耗時1.5小時以上，每月運維成本約3800元，無法實現遠程快速響應，設備故障易造成生產線停滯，影響訂單交付，尤其難以滿足新能源行業快速交付的時效要求。

（二）選型方案

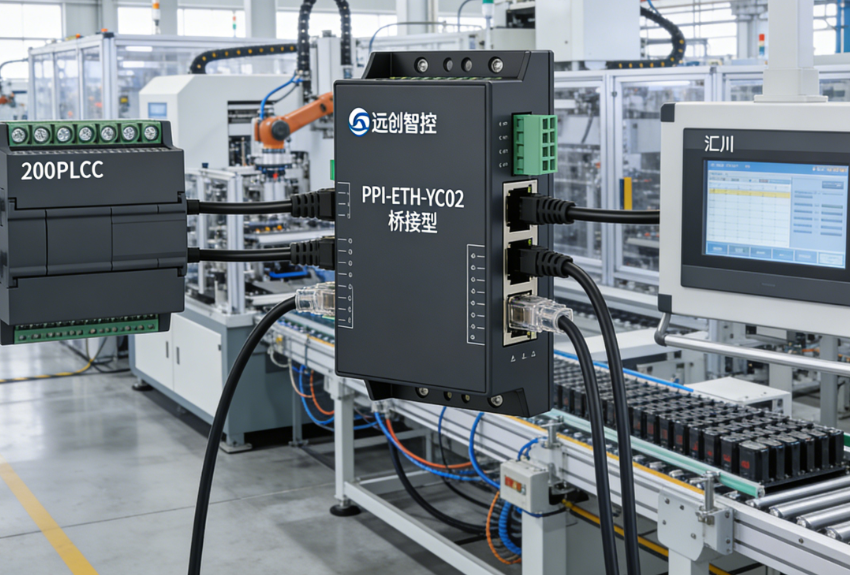

經多輪技術論證與現場測試，選型遠創智控PPI-ETH-YC02橋接型以太網模塊，該模塊專為西門子200smart系列PLC設計，主打橋接通訊優勢，完美適配現場PPI協議、匯川網口觸摸屏及網口被占用的應用場景，核心適配亮點如下：

1.橋接型設計，兼容匯川網口觸摸屏：模塊配備PPI 9針公母雙接口，采用橋接模式串聯PLC與匯川網口觸摸屏，不占用PLC編程口，不影響原有PPI與Modbus TCP通訊，無需修改觸摸屏IP地址及通訊參數，實現“即插即用”，完美保留本地操作功能，同時規避PLC網口被占用的局限，適配匯川觸摸屏豐富的通訊協議需求。

2.多協議橋接轉換，無縫對接上位系統：支持PPI、Modbus TCP與S7 TCP協議雙向橋接轉換，可直接接入工廠以太網，完美兼容MES系統、WinCC等主流工控軟件，實現PLC工藝數據上傳與上位機控制指令下發的雙向數據傳輸，徹底破解協議不兼容難題，助力企業實現生產數據實時追溯，滿足下游配套要求。

3.工業級可靠性，適配嚴苛工況：寬溫設計（-40℃至+75℃），具備磁耦隔離與EMC抗干擾能力，可抵御車間電磁干擾，契合工業網絡安全防護需求；無需外接電源，直接從PLC取電（功耗＜80mA），適配新能源鋰電池車間潔凈、多電磁干擾的嚴苛環境，MTBF（平均無故障時間）超10萬小時，保障生產線連續運行。

（三）部署方案

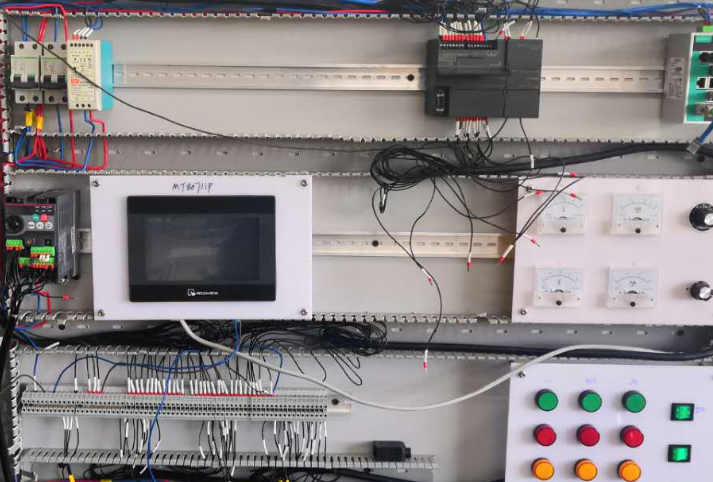

1.硬件配置：核心硬件包括西門子200smart PLC（CPU SR40，網口被占用，帶PPI 9針DP口）、匯川IT7000系列網口觸摸屏、遠創智控PPI-ETH-YC02橋接型以太網模塊、千兆工業以太網交換機、MES系統服務器（搭載訂單追蹤與數據追溯系統）、上位監控電腦、電芯裝配設備傳感器（壓力、轉速、內阻傳感器）及執行器、專用通訊線纜（PPI通訊線、網線）。

2.部署步驟：① 斷電狀態下，將模塊PPI公口插入PLC的PPI 9針DP口，確保接口連接牢固；② 將匯川網口觸摸屏的通訊線接入模塊的PPI 9針母口，通過橋接模式實現觸摸屏與PLC的正常通訊，保留本地參數設定、故障報警功能；③ 用網線將模塊以太網口連接至車間工業以太網交換機，并入工廠局域網，實現與MES系統、上位監控電腦的聯網，確保IP地址處于同一網段；④ 上電后，通過模塊WEB服務器配置IP地址（與MES系統同網段），完成PPI、Modbus TCP與以太網協議的橋接參數設置，無需修改PLC及觸摸屏程序，全程部署不超過2小時，實現不停產改造，最大限度降低生產損失。

三、網關功能介紹

遠創智控PPI-ETH-YC02橋接型以太網模塊，是專為西門子200smart PLC（網口被占用、僅存PPI接口）聯網升級設計的串口轉以太網核心設備，以橋接通訊為核心，兼顧協議轉換與多設備兼容，核心功能貼合新能源鋰電池生產現場需求，具體如下：

1.多協議橋接轉換功能：核心實現PPI、Modbus TCP與S7 TCP協議的雙向橋接轉換，數據傳輸延遲＜50ms，可同步實現PLC采集的電芯裝配工藝數據上傳至MES系統，以及上位機下發的控制指令傳輸至PLC，確保數據傳輸精準、實時，破解不同協議無法通訊的核心痛點，支撐生產數據追溯體系搭建，契合ESG管理要求。

2.雙路通訊兼容功能：支持多主站通訊，可同時連接32臺上位機或設備，完美兼容匯川等第三方網口觸摸屏，支持MicroWIN編程軟件遠程程序上下載，無需額外適配驅動，兼容各類工控系統，擴展性強，可靈活對接企業現有數字化體系，同時不影響PLC原有網口設備的正常運行。

3.便捷配置與故障診斷：支持WEB服務器與專用配置工具雙重配置方式，波特率9.6Kbps~187.5Kbps自適應，配備運行、通訊狀態指示燈，可實時反饋通訊狀態，便于工程師快速排查故障；支持固件在線升級，終身免費迭代，降低后期維護成本，適配企業長期智能化升級需求。

4.安全與節能設計：內置數據校驗與加密機制，抵御工業現場電磁干擾、雷擊浪涌，結合工業網絡安全防護要求，保障數據傳輸安全；無外接電源設計，降低故障點，節能環保，適配工業現場長期連續運行需求，MTBF超10萬小時，保障生產線穩定運轉。

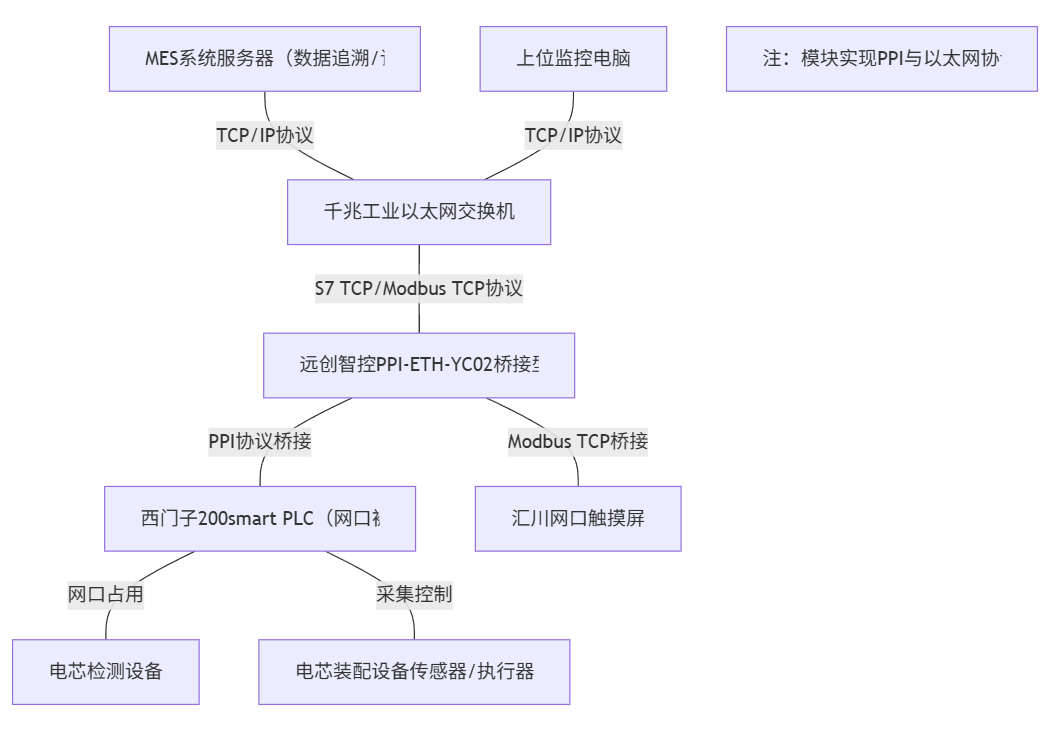

四、技術架構拓撲圖

五、應用效果前后對比及產品優勢

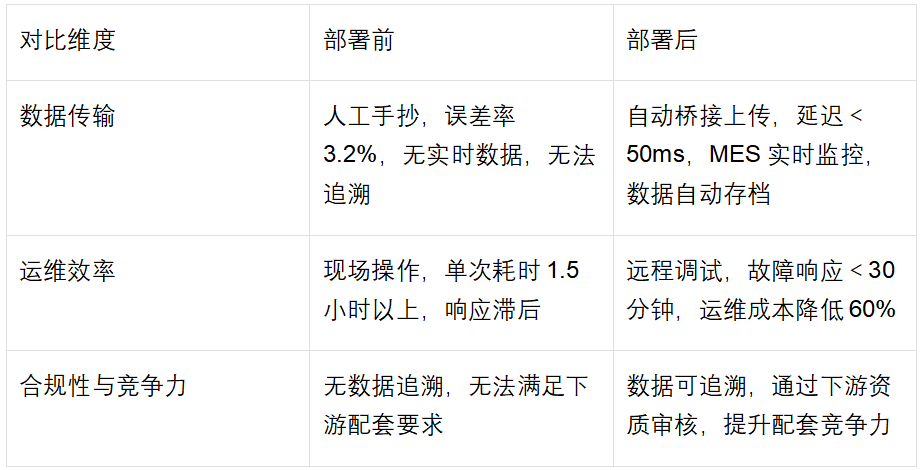

（一）應用效果對比

（二）產品優勢與亮點

1.橋接核心優勢，精準適配場景：區別于普通轉換模塊，橋接模式可同時兼容PPI與Modbus TCP雙協議，完美適配西門子200smart PLC網口被占用、僅存PPI接口與匯川網口觸摸屏的搭配場景，無需修改原有通訊參數，徹底解決協議不兼容、接口占用的痛點，精準適配新能源制造老舊設備升級需求，無需重構現有通訊體系。

2.零改動部署，降本增效顯著：無需修改PLC程序、無需更換觸摸屏與配套設備，僅通過模塊橋接即可實現聯網升級，避免停產損失，改造成本僅為更換PLC的7.1%，投入成本可快速回收，大幅降低企業數字化轉型門檻，契合新能源制造企業“低成本升級”的核心需求。

3.高穩定性，工業級保障：寬溫、抗干擾、無外接電源設計，適配新能源鋰電池車間潔凈、多電磁干擾的嚴苛工況，MTBF超10萬小時，確保生產線連續運行，減少設備故障造成的經濟損失，保障訂單按時交付，支撐企業下游配套資質升級。

4.多場景適配，擴展性強：除新能源制造行業外，可廣泛應用于化工、電力等行業，適配各類西門子200smart PLC（網口被占用、帶PPI接口）老舊設備升級，支持多設備聯動與功能拓展，可靈活新增監測點位或上位設備，適配國家能源數智化改造升級趨勢。

六、網關未來發展趨勢

1.智能化升級：結合工信部“推動端側設備智能化升級”的要求，未來網關將集成邊緣計算能力，實現本地數據預處理、異常預警與故障診斷，降低云端負載，適配更復雜的新能源制造場景；同時結合AI技術，實現設備運行狀態預判，提升設備智能化水平，減少人工運維成本，適配新能源行業高端化發展需求。

2.安全性能強化：隨著工業網絡安全法規的完善，網關將新增TLS加密、雙向身份認證功能，防范數據泄露與網絡攻擊，同時支持固件簽名驗證，契合工業網絡安全防護需求，保障工業數據傳輸安全，滿足新能源關鍵基礎設施的安全要求。

3.國產化替代加速：依托國產芯片技術突破，實現網關核心部件自主可控，同時支持更多工業協議（如PROFIBUS、CAN）橋接轉換，提升行業自主可控能力，打破國外技術壟斷，降低企業設備采購成本，適配民族工業及新能源產業發展趨勢。

4.無線化拓展：集成5G、Wi-Fi 6功能，擺脫有線布線限制，提升部署靈活性，適配移動設備遠程運維與復雜車間布線需求，同時支持多協議無線橋接，進一步拓寬應用場景，助力新能源企業實現全場景數字化覆蓋。

七、總結

本新能源鋰電池電芯裝配生產線升級項目中，遠創智控PPI-ETH-YC02橋接型以太網模塊成功破解了西門子200smart PLC網口被占用、PPI協議與以太網協議不兼容的通訊痛點，通過高效的多協議橋接轉換能力，實現了PLC與MES系統、匯川網口觸摸屏的無縫聯動，既滿足了新能源制造行業質量追溯與生產管控的核心需求，助力企業通過下游配套資質審核，又大幅降低了改造成本與運維成本，彰顯了產品的核心競爭力，為新能源制造企業老舊設備智能化升級提供了可行方案。

該案例充分證明，串口轉以太網、以太網轉換器、以太網橋接器類產品是工業老舊設備數字化升級的關鍵載體。遠創智控PPI-ETH-YC02憑借其橋接兼容、零改動部署、高穩定性的優勢，成為各行業西門子200smart PLC（網口被占用、帶PPI接口）聯網升級的優選方案，助力企業以低成本實現數字化轉型，提升核心競爭力，推動行業高質量發展，契合國家能源數智化改造升級的發展方向。
