在可穿戴設備、IoT產品、無線通信模塊等領域，對于小型化、低功耗和高精度的時鐘需求日益增長。EPSON推出的FC2012AN系列晶體單元憑借其小尺寸、低ESR等特性使其成為這些應用的理想選擇。

FC2012AN系列是一款32.768K頻率的晶體單元，頻率偏差為 ±20 x 10-6（25°C±5°C工作溫度范圍內），低的頻率偏差保證了時間的準確性。封裝尺寸為2.05mmx1.2mm，最大厚度僅為0.6 mm，使其在空間受限的便攜式設備中易于集成。此外，F(xiàn)C2012AN能夠在-40°C~+105°C的寬溫度范圍內穩定工作，可適用于多變的工業環境條件。

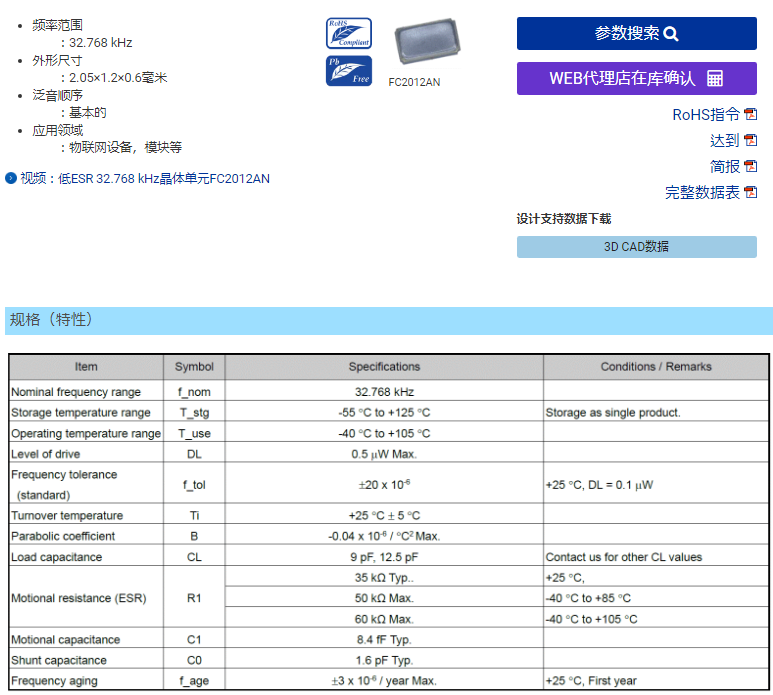

下圖為FC2012AN晶體詳細規格參數：

小尺寸、低ESR

ESR值是晶體振蕩損耗的電氣參數指標。如果晶體在振蕩期間損耗較小，ESR 值也較低。如果ESR 值太高，表明晶體具有較高損耗且振蕩電路就會變得不穩定并可能停止振蕩。也就是說ESR值越低，晶體啟動和穩定性就越好。

在晶體制造過程中，由于材料和設計等因素，使得封裝越小ESR越大，這兩個參數是矛盾的。Epson根據多年工藝和研發經驗，推出FC2012AN晶體單元可以很好平衡小封裝和低ESR兩參數。 FC2012AN尺寸僅有2.05mm x 1.2mm x 0.6mm，易于集成，不僅減少了PCB占用面積也降低了整機設備體積和重量，非常適用于對空間有嚴格限制的可穿戴設備或移動電子設備。

在-40℃ ~+85℃溫度下ESR最大值為50kΩ，Epson 同封裝FC-12M系列晶體在該溫度范圍內ESR最大值為90kΩ。由此可見，F(xiàn)C2012AN系列晶體ESR降低了44%左右，穩定性更優。下圖為FC2012AN晶體在不同溫度下的ESR曲線：

多種負載電容值可供選擇

負載電容CL指連接到晶體上的終端電容，終端電容包括：外部電容CL1和CL2、印刷電路板上的雜散電容(Cs)。CL的值是晶體廠商決定的，F(xiàn)C2012AN提供7pF、9pF、12.5pF多種負載電容選擇，可擴展不同的應用場景。

當晶體外部等效電容等于負載電容CL時，晶體輸出的頻率最準確。CL=（CL1//CL2）+CS即：CL=[（CL1xCL2）/（CL1+CL2）]+CS， 一般CL1和CL2取值相同。

以12.5pF負載電容為例，雜散電容一般為2~5pF。假設雜散電容2.5pF，根據公式可以計算CL1=CL2=20pF，即晶體外部需要連接2顆20pF的電容。

環境與質量管理

Epson對FC2012AN晶體的生產過程實施了ISO 14001和ISO 9001的嚴格管理，產品不含鉛且符合歐盟RoHS指令，在環保和質量上都得到了嚴格保證。不僅體現了Epson對環境保護的承諾，也保證了FC2012AN的高性能和可靠性。

綜上， FC2012AN晶體是Epson在精密電子組件領域的創新之作，它將小尺寸低ESR集于一身為電子設計提供了一個高效穩定且環保的時鐘解決方案。
