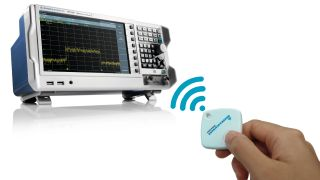

采用可靠、經濟實惠的 R&S?FPC 頻譜分析儀，智能驗證并解碼低功耗藍牙（Bluetooth? LE）發射信號。

藍牙? 4.0 數據包
您的任務
BLE 采用 40 個信道，其中 3 個專用信道（37、38 及 39）用于廣播包，其余 37 個信道（1 至 36）用于數據包。鏈路層數據包結構由 4 個必需字段組成：前置碼、訪問地址、PDU 有效載荷、循環冗余校驗 (CRC)。
在 BLE 發射機的設計期間和之后，必須執行測試以確保發射信息準確無誤。必須執行多種測試，包括驗證測試數據包結構、輸出功率、調制特性以及載頻誤差。
測試與測量解決方案
BLE 產品一般價格實惠，因此相應分析儀也需如此。與同類產品相比，R&S?FPC 具備出色的射頻性能、理想的性價比，并且能夠靈活擴展頻率范圍， 因此成為測試 BLE 發射機的理想之選。
關鍵規格
頻率范圍 5 kHz 至 1 GHz，最高可升級至 3 GHz
最大輸入功率 最高 +30 dBm
低噪聲基底 低至 –165 dBm（典型值，帶前置放大器）
連接性 局域網、USB、Wi-Fi（可選）
測量選項 調制分析、接收機模式、高級測量
跟蹤源 5 kHz 至 1/2/3 GHz

應用
在對 BLE DUT 執行任何測試之前，將天線或 DUT 連接至 R&S?FPC 射頻輸入端口，然后根據下表數值配置測試裝置。
R&S?FPC 設備配置
預設
模式 數字解調
頻率 2402 MHz
幅度 參考電平 ? –20 dBm
掃描 觸發 ? I/Q 功率 ? –30 dBm
測量 FSK ? 標準 ? 藍牙? LE
幅度 偏差/ ? 100 kHz
格
測量 解調參數 ? 突發處理
符號數量 ? 400

眼圖解讀
驗證數據結構
可以在符號顯示中識別不同數據包的數據結構。在圖 1 中，BLE 信標廣播信道顯示 8 位前置碼、32 位訪問地址以及 16 位報頭。最后 24 位是 CRC。報頭和 CRC 之間為有效載荷。發射的符號應符合設計。
調制信號
調制偏差模式在頻譜視圖中顯示 BLE 調制信號。載頻偏差、載波功率、載頻漂移和調制誤差顯示在信號上方。檢查這些數值，確保結果處于設計規格范圍內。
評估 BLE 信號質量
用戶可以借助眼圖快速目測信號完整性。借此，用戶可以輕松識別設計問題。
摘要
用戶可借助R&S?FPC和R&S?FPC-K7調制分析選件，輕松評估BLE發射信號。R&S?FPC-K7還支持AM、FM、ASK及FSK調制分析。
Bluetooth? 字標及徽標是 Bluetooth SIG, Inc 所有的注冊商標，羅德與施瓦茨對此類標志的任何使用都是在許可下進行的。
