光伏系統的接地故障具有多種不同類型，需要采用不同的測試技術來識別和定位。要第一時間確定哪種測試方法能提供最快且最準確的結果，往往頗具挑戰性。無論系統類型或規模如何，接地故障都是光伏系統中最常見的問題之一。

載流導體接觸接地的金屬部件時，可能會發生如下幾個問題：

可能導致非載流金屬部件(如模塊框架)帶電，這會造成重大安全隱患。

接地故障可能引發電弧放電，由此產生的高溫和火花可能導致火災。

通過接地故障點流入大地的電流不會流入逆變器，降低了系統性能，減少收益。見下圖D支路：

本文簡要探討接地故障的類型，介紹用于識別和定位接地故障的不同測試方法，并討論何時采用何種測試方法才能獲得最快的結果。

直流接地故障有兩種類型

接地故障分為兩種類型：硬接地故障和間歇性接地故障。

1硬接地故障是指載流導體與接地金屬部件之間形成的低電阻連接

這類故障一旦發生始終存在，并將觸發逆變器中的接地故障檢測系統跳閘。

硬接地故障的原因多種多樣，但大多數都源于工作執行不力。

常見的安裝時發生的問題包括線纜被夾扁、損壞或管理不當。

由于這類接地故障一旦發生始終存在，使用下文所述的任何測試方法都相對容易發現故障。然而，某些測試方法因其流程要求或其他局限，可能需要數天時間才能完成。

2間歇性接地故障屬于高電阻故障，其發生與消失取決于環境或機械條件

通常是由線纜被光伏板太陽能自動追蹤裝置夾住所導致。

也可能在系統接觸到濕氣時出現，例如下雨或清晨有露水時。

由于間歇性接地故障可能具有高電阻和瞬態特性，因此其識別過程可能較為復雜，定位工作則更為困難。

此類故障僅在特定條件下才會觸發逆變器的接地故障保護跳閘。

定位接地故障的測試方法

1絕緣電阻測試

福祿克(Fluke)工具：絕緣電阻測試儀、SMFT-1000多功能光伏I-V曲線測試儀

定義/工作原理：

定義：絕緣電阻測試(IRT)是一種用于檢測對地電阻較低的導體的測試方法。

工作原理：它通過導體發送高電壓、小電流信號，并測量對地泄漏電流，測得數值以歐姆為單位。

解讀：低電阻值表示可能存在接地故障。

用例：

故障位置未知：無法確定哪個電路存在接地故障時使用。

系統性隔離：

--測試整個匯流箱以縮小受影響區域。

--然后測試受影響匯流箱中的各個組串。

間歇性故障：

--可幫助檢測某些間歇性接地故障。

--最佳方式是在相同環境條件下比較相似的組串。

最適合用于：

硬接地故障(對地路徑清晰且電阻低)。

大型光伏系統的初始故障隔離。

對相似的光伏組串進行對比測試，以發現細微問題。

局限：

故障定位精度：IRT無法精確定位接地故障的具體位置。

需要物理斷開：組串通常需要進行隔離(例如，將負極側與母線斷開)，這將：

--很耗時

--若反復進行，可能導致磨損或損壞

間歇性故障檢測：

--可能遺漏僅在特定條件下出現的故障。

--需要仔細比較類似電路才能推斷出問題所在。

單獨使用無法確定故障點：可配合Fluke GFL-1500使用，以精確定位故障。

2對地電壓測試

福祿克(Fluke)工具：萬用表、光伏鉗表

定義/工作原理：

定義：該方法測量直流正極或負極導體與地之間的電壓。

正常狀態：多數情況下，逆變器斷開時，任一直流導體與地之間均不應存在電壓(即讀數接近零)。

故障狀態：接地故障會在導體(正極或負極)與地之間形成連接，導致該導體與地之間產生可測量的電壓。

應用：

幫助識別發生故障的光伏組串。

通過基本計算，可估算故障在組串中的大致位置。

用例：

查找故障組串：檢測哪個組串存在接地故障。

故障定位估算：通過電壓讀數和簡單計算確定故障的大致位置。

間歇性故障排查：故障誘因條件重現時，可檢測間歇性故障，例如：

--移動太陽能追蹤器

--潮濕條件下進行測試

最適合用于：

硬接地故障(直接、低電阻故障)。

需要對故障位置進行粗略估算的情況。

陣列條件可變，可用于故障重現。

局限：

要求隔離：

--必須將光伏組串的負極側與其他組串或逆變器斷開。

--這既耗時又存在安全隱患，頻繁進行還會損壞端子。

對間歇性故障未必始終有效：

--需要能夠可靠地重現故障條件。

僅粗略估算：

--提供近似而非精確的故障位置。

3先進的接地故障定位測試

福祿克(Fluke)工具：Fluke GFL-1500光伏系統接地故障定位儀

定義/工作原理：

定義：用于快速識別和定位光伏系統接地故障的專用工具。

分析功能：

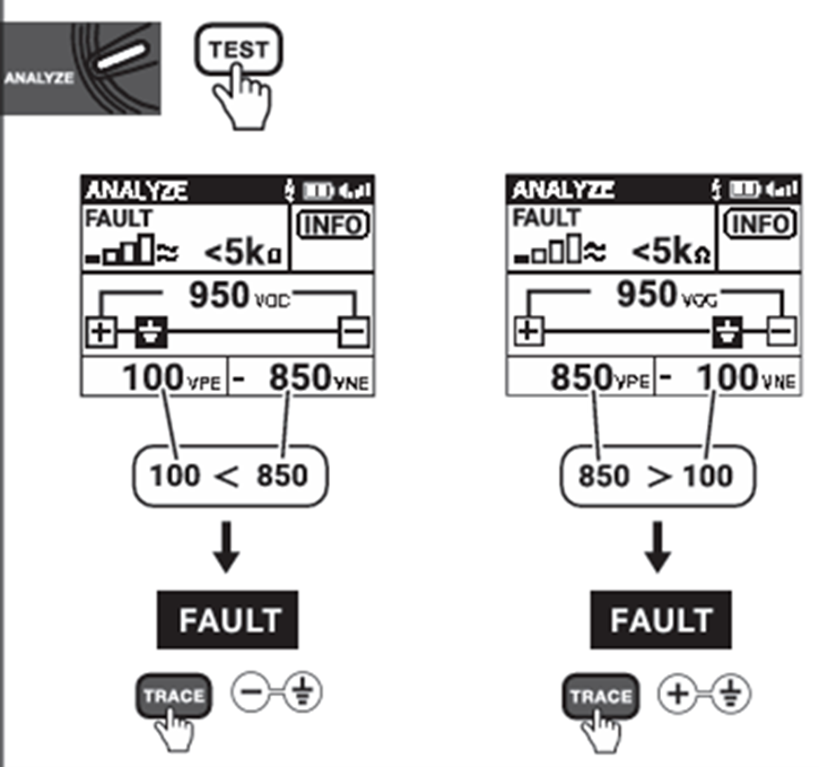

--測量開路電壓、正極對地電壓和負極對地電壓。

--估算故障電阻(單位：歐姆)，并返回以下四個結果之一：

1.硬接地故障(低電阻，低對地電壓)

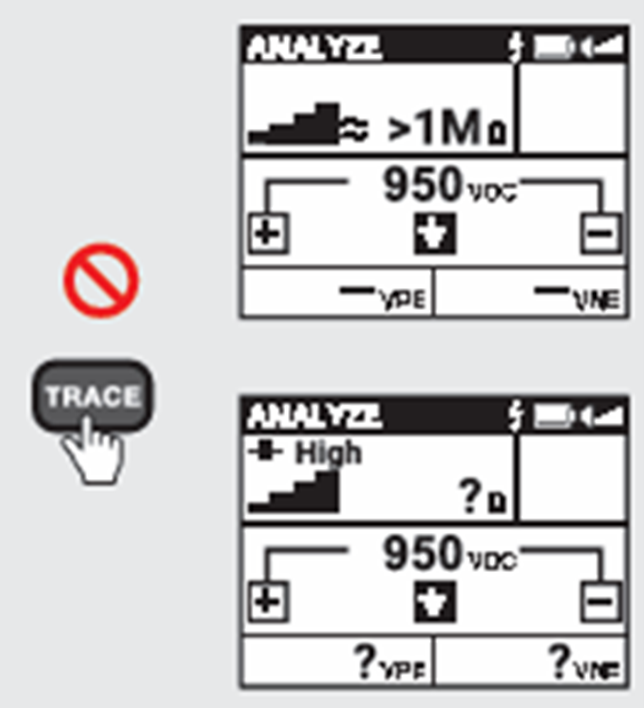

未檢測到故障

高電阻故障(存在電壓，但電阻較高)

高電容和高電阻(因系統特性導致結果不明確)

故障功能：

--注入可跟蹤信號，可通過接收器(帶音頻警報)或夾鉗來精確定位故障。

開路功能：

--注入可跟蹤信號，通過接收器跟蹤該信號以精確定位電路中的中斷位置。

繪圖(MAP)功能：

--通過電路發送可跟蹤信號，該信號可使用接收器或夾鉗進行跟蹤，從而繪制陣列的電路圖。安裝文檔和組串圖不明確或不可用時，該功能會很有幫助。

用例：

硬接地故障檢測與定位

--快速檢測是否存在接地故障。

--精確定位故障。

間歇性故障調查

--若能重現導致故障的條件，則可檢測間歇性故障，例如：

*移動太陽能追蹤器

*潮濕條件下進行測試

斷路識別：

--能夠發現開路斷點，例如模塊間互連故障。

路徑繪制：

--幫助繪制系統的電路圖，即使沒有準確的接線文檔。

最適合：

需要在故障診斷和排除過程中兼顧速度與精度的技術人員。

硬接地故障，以及許多高電阻故障。

手動測試速度太慢或結果不明確的情況。

復雜或未被記錄的陣列，其繪圖功能很有幫助。

局限：

需要培訓：

--初始學習曲線；用戶必須熟悉設備操作才能有效使用。

并非對所有故障都萬無一失：

--對于高電容和高電阻系統，可能返回不確定的結果。

取決于具體設備：

--依賴于正確輸入(例如模塊數量)，才能通過分析功能中的模塊圖實現準確的故障定位。

某些應用需要正確的工作流程

--在某些工作流程和功能中，必須隔離電路才能獲得準確結果。

應采用哪種接地故障測試方法——以及何時采用

接地故障的表現形式并非總是相同，因此任何單一的測試方法都不足以單獨解決故障。無論設計如何或質量如何，任何光伏系統都可能單獨或同時發生硬接地故障和間歇性故障。為高效、安全地診斷和排除故障，技術人員應常備多種診斷工具，以便迅速確認接地故障的存在、精確定位故障位置，并盡快使系統恢復運行。

利用下表，比較每種測試方法的優勢與局限性，并根據故障類型和現場條件選擇合適的方法：

無論采用何種方法，為部署全部三種診斷方案做好準備，將使您有最大機會快速識別并解決接地故障——無需反復試錯或造成不必要的停機。

結論：安全、速度與精度始于得心應手的工具

太陽能技術人員常常面臨壓力，需安全且迅速地修復系統。接地故障，無論是持續性故障還是間歇性故障，都可能危及人員安全，影響電力產出。這就是為什么核心目標很簡單：

識別故障

精確定位

高效且安全地修復

為此，技術人員需要根據具體的故障情況選擇合適的處理方法。硬接地故障可通過電壓測試或絕緣電阻測試被快速發現，但精確定位則需要更高精度。除非具備適當條件和合適工具，否則可能無法檢測到間歇性接地故障。在更為復雜或高風險系統中，諸如Fluke GFL-1500接地故障定位儀等先進的診斷工具，能大幅縮短故障診斷和排除時間，降低工作強度。

簡而言之，若想確保光伏系統安全、高效且盈利，就必須配備全套工具并掌握其合理運用之道。即如何根據故障選擇合適方法——并一次修復成功。
