引言
隨著“中國制造2025”戰略的深入推進，制造業自動化與智能化水平持續提升。CNC機床作為工業母機，其上下料工序的效率直接決定了生產線的整體產能。傳統人工或?qū)C(jī)上下料方式存在柔性不足、效率低下、易發生工傷事故等局限性，難以適應多品種、小批量的現代制造需求。在此背景下，融合移動底盤與機械臂的具身智能工業機器人成為破解CNC上下料難題的關鍵裝備。

第一章 復合機器人CNC上下料系統架構與視覺引導原理

1.1 系統基本構成

智能復合機器人CNC上下料系統主要由五部分構成：CNC機床群、自動導引小車（AGV）、協作機器人、視覺檢測系統及自動化倉庫。其中，AGV負責跨機床物料運輸，協作機器人執行精確抓取與放置操作，視覺系統則承擔環境感知與定位引導的核心功能。
當前前沿技術方案中，復合機器人通常采用“2D相機+3D相機”的雙目視覺配置。2D相機用于快速識別定位標識板，3D相機則負責獲取工件與機床卡盤的三維點云數據。這種配置在部署階段使用雙相機輔助標定，在穩定運行階段可根據場景需求靈活切換，既保證了定位精度，又控制了系統成本。

1.2 視覺引導技術原理

2D/3D視覺引導的核心在于通過圖像處理與點云分析，具身智能工業機器人實現目標物體的精準識別與定位。2D視覺主要依賴特征匹配算法，通過YOLO等目標檢測模型識別工件輪廓與定位標識；3D視覺則通過結構光或雙目立體視覺獲取深度信息，生成三維點云模型。
在CNC機床上下料這一典型場景中，視覺系統面臨多重挑戰：機床內部空間狹窄、切屑液與油污污染、金屬工件反光干擾等。針對這些問題，最新學術研究提出采用“由粗到精”的匹配策略：先通過全局幾何結構篩選關鍵點位，再結合局部與全局圖匹配方法，實現高精度六自由度姿態估計。

二、 知識驅動的具身智能工業機器人技術框架

2.1 從傳統控制到具身智能的范式躍遷

傳統工業機器人依賴于預先示教編程，在面對環境變化時缺乏自適應能力。具身智能（Embodied Intelligence）概念的提出，為工業機器人賦予了感知-認知-行動的閉環能力。
該框架包含五大模塊：世界模型（存儲環境通用知識）、高層任務規劃器（分解復雜任務）、底層技能控制器（執行具體動作）、仿真器（預演與優化）及物理系統（實際執行機構）。這一架構使得機器人不僅具備執行能力，更擁有對環境、任務與自身的認知能力。

三、 三維定位識別與多機協同關鍵技術

3.1 高精度三維定位算法

三維定位識別是實現精密CNC上下料的技術核心。德克薩斯大學阿靈頓分校的最新博士研究提出了一種受生物啟發的混合時空記憶建圖框架，將局部度量地圖與全局拓?fù)涞貓D相結合，通過RGB-D視覺輸入實現厘米級導航精度。該框架模擬人類海馬體的空間認知機制，從深度圖像中提取顯著性權重關鍵幀，構建基于點的神經場或三維高斯基元表示，為機器人在狹窄機床空間內的精確定位提供了理論支撐。
在實際CNC上下料場景中，視覺糾偏算法尤為關鍵。研究顯示，通過識別機床卡盤特征與末端作業面，結合坐標轉換與無線IO控制，可將定位誤差降低87%以上。具體實現路徑包括：首先通過2D相機獲取卡盤大致位置，再以3D相機掃描獲取精確點云，最終通過迭代最近點（ICP）算法完成精準對齊。

3.2 多機器人協同全局定位

在規模化智能制造車間中，單臺復合機器人往往需要服務多臺CNC設備，多機器人協同成為必然需求。哈工大（深圳）梅杰教授團隊發表于IJRR的研究，通過將時間窗口內協同定位問題轉化為最大后驗估計（MAP），并結合線性相對定位算法與神經網絡概率密度估計器，在強噪聲環境下實現了高精度多機器人相對定位。

總結

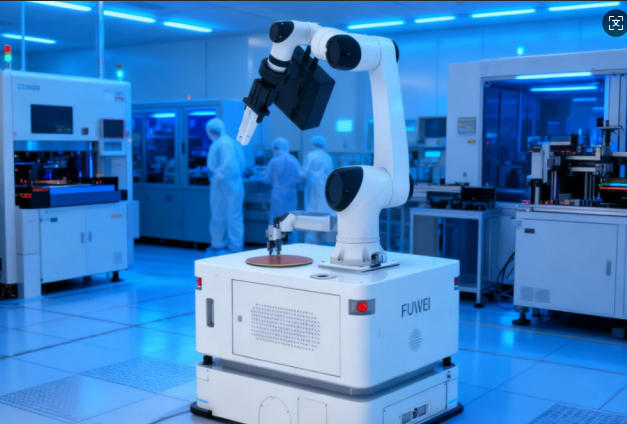

智能復合機器人結合2D/3D視覺引導與三維定位識別技術，正在重塑CNC機床上下料的作業范式，富唯智能基于知識驅動具身智能工業機器人框架，將GRID大模型、虛實融合仿真、多模態感知等技術融入復合機器人產品，實現了±0.02mm精度與多機協同能力。
展望未來，隨著具身智能理論的持續演進與視覺算法的不斷優化，復合機器人將在柔性制造領域發揮更為關鍵的作用，助力制造業邁向真正的智能化轉型。
