隨著零碳園區中光伏儲能系統和電動汽車充電樁的普及，直流系統的應用場景日益增多。儲能電池組電壓高達1000V以上，充電樁輸出電流可達數百安培，直流側的安全問題不容忽視。與交流系統相比，直流系統沒有自然過零點，電弧熄滅更加困難，一旦發生絕緣故障，可能引發嚴重安全事故。因此，直流系統的絕緣監測和安全保護成為零碳園區必須重點關注的技術環節。

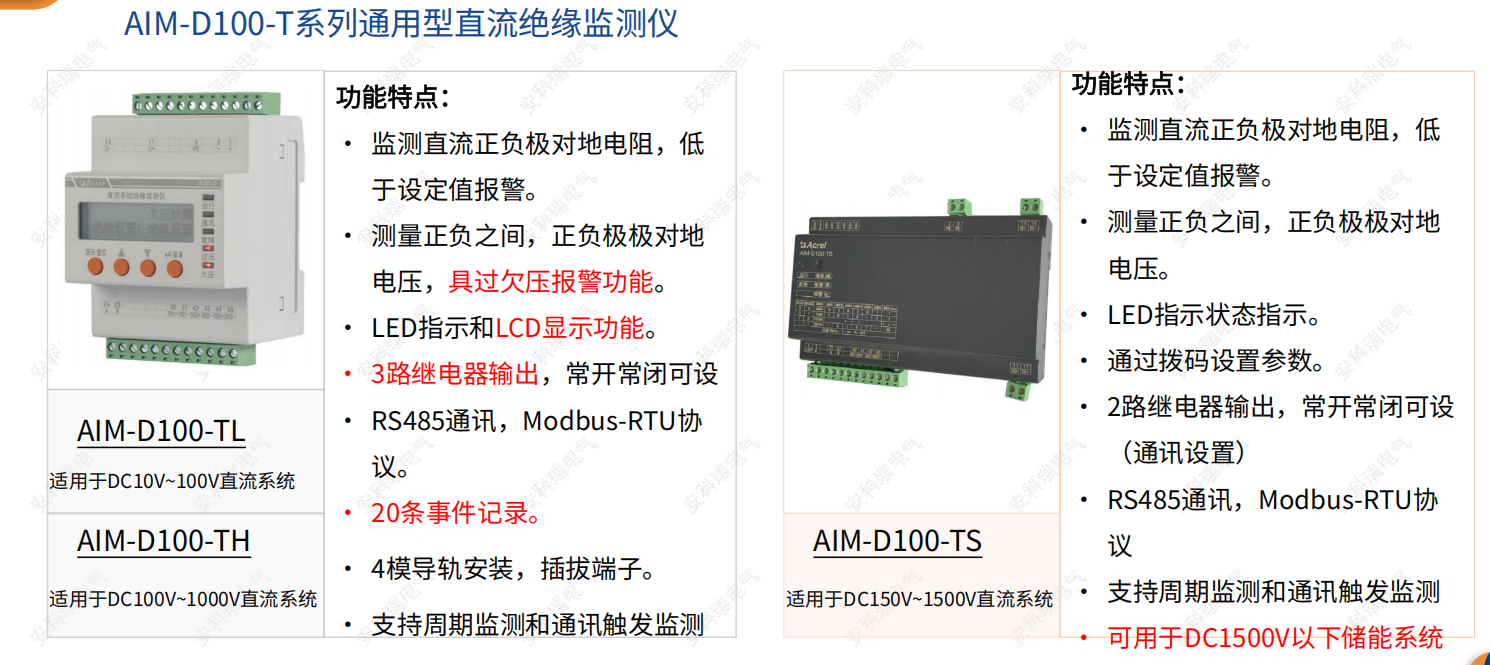

直流絕緣監測儀是保障直流系統安全運行的核心設備。以AIM-D100-T系列為例，適用于DC10V至DC1500V不同電壓等級的直流系統，可實時監測直流正負極對地電阻，當絕緣電阻低于設定值時發出報警信號。監測儀同時測量正負極之間電壓、正負極對地電壓，具備過欠壓報警功能。部分型號還支持本地/遠程自檢和復位功能，以及接線斷線監測功能，確保監測系統本身的可靠性。產品采用LED指示和LCD顯示，支持RS485通訊和Modbus-RTU協議，可方便接入能源管理系統統一監控。

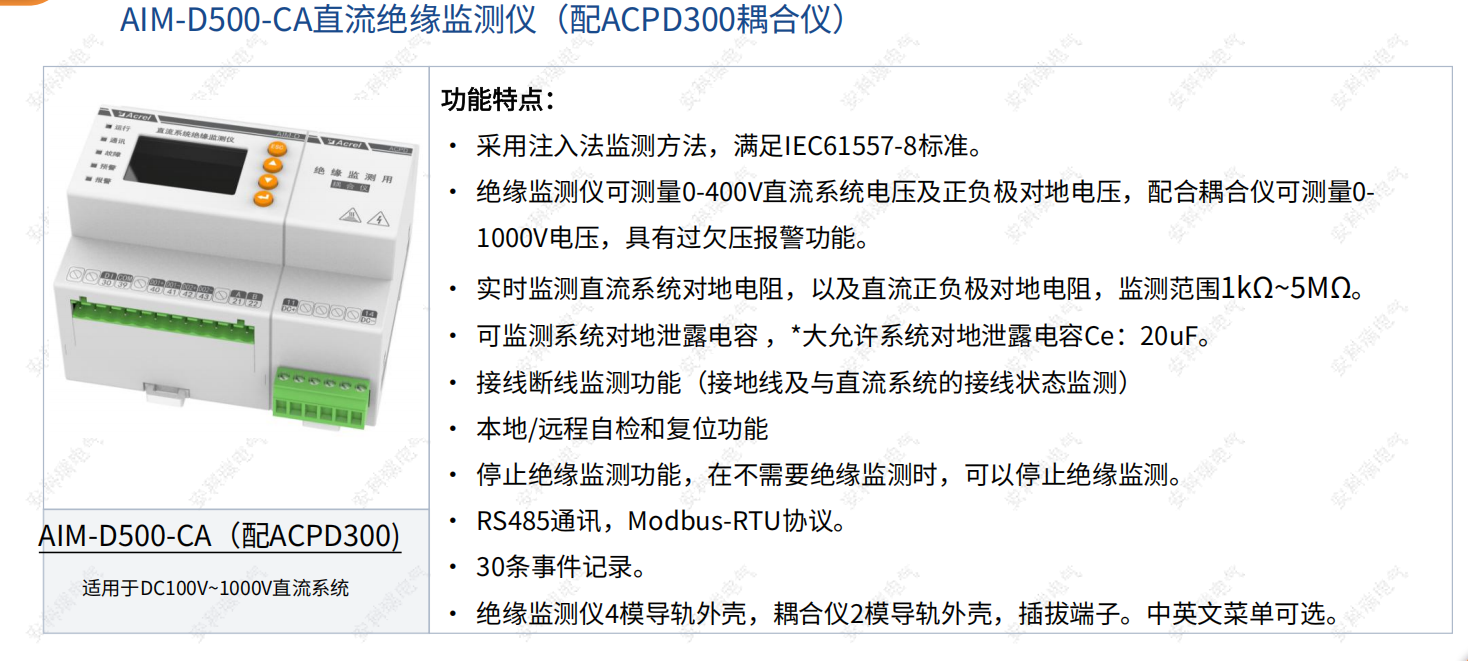

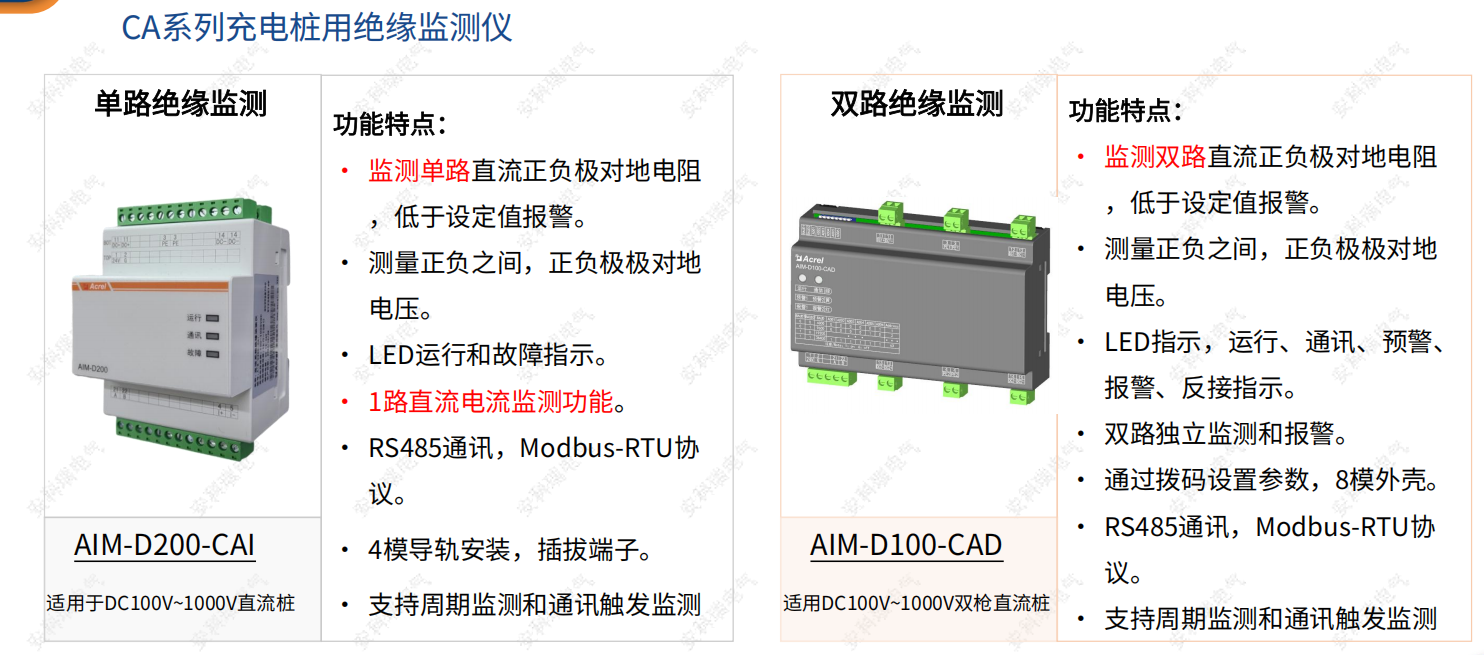

針對充電樁的特殊需求，專用絕緣監測儀應運而生。AIM-D200-CAI適用于單路直流充電樁，可監測單路直流正負極對地電阻，同時具備1路直流電流監測功能。AIM-D100-CAD則適用于雙槍直流充電樁，可獨立監測兩路直流輸出，互不干擾。這兩款產品均支持周期監測和通訊觸發監測，可通過撥碼設置參數或RS485通訊設置，安裝方式為導軌安裝，插拔端子方便維護。對于更高電壓等級或更復雜應用，AIM-D500-CA配合ACPD300耦合儀，采用注入法監測，滿足IEC61557-8標準，可測量系統對地泄露電容，最大允許系統對地泄露電容達20uF。

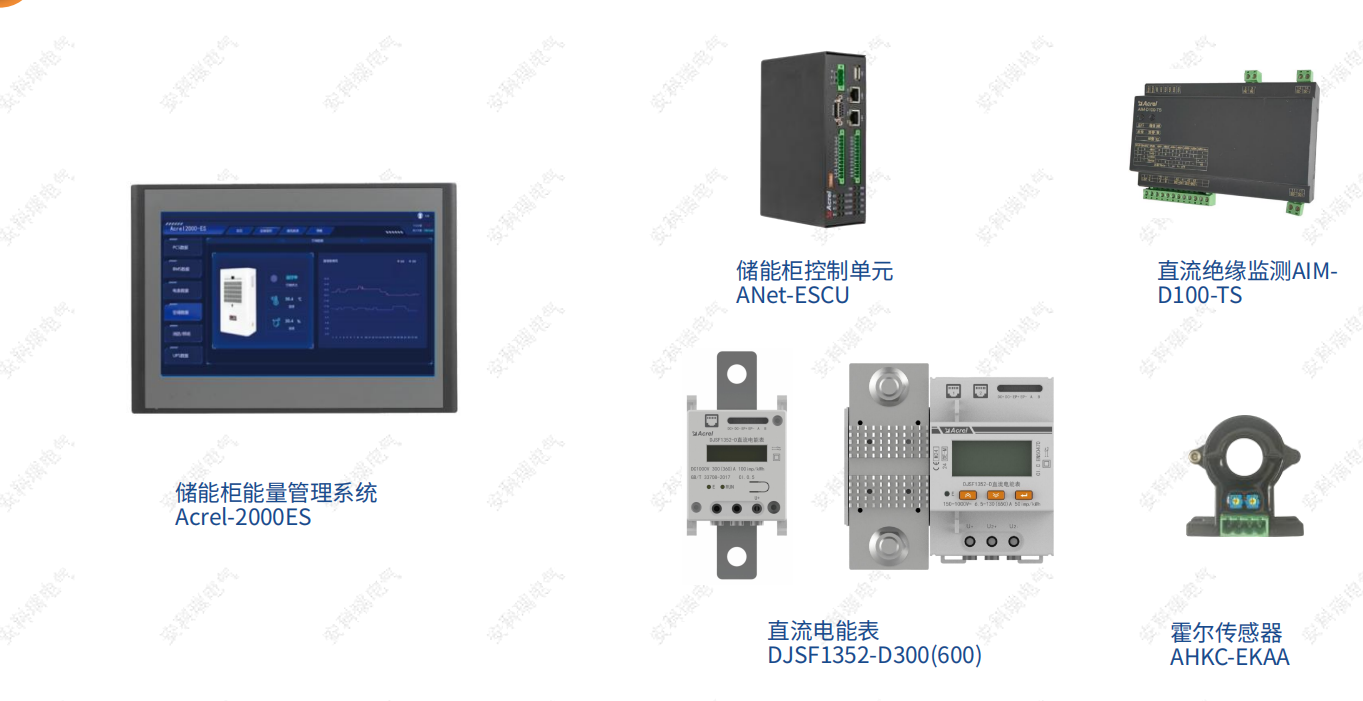

在儲能系統中，除了絕緣監測，直流電能計量和電流檢測也是必不可少的。直流電能表DJSF1352-D系列適用于儲能柜和充電樁的直流側電能計量，分流器與儀表一體化設計，安裝簡便?；魻?a target="_blank">傳感器AHKC-EKAA可非接觸測量直流大電流，適用于不便直接串接的場合。儲能柜能量管理系統Acrel-2000ES則負責整體監控儲能系統的運行狀態、電池組電壓、充放電電流、SOC等參數，并與儲能變流器（PCS）通信，執行充放電策略。

從絕緣監測到電能計量，從單路保護到系統管理，直流系統安全監測產品為零碳園區中的儲能和充電設施構筑起多道安全防線。只有確保這些設備長期穩定運行，光伏發的每一度電才能安全可靠地存儲和使用，電動汽車才能安心便捷地充電，零碳園區的能源藍圖才能真正落地。
