點陣數顯驅動控制器可支持14×4的點陣LED顯示面板VK1624數顯驅動器原廠
產品品牌：永嘉微電VINKA
產品型號：VK1624
封裝形式：SOP24
概述
VK1624是一種數碼管或點陣LED驅動控制專用芯片，內部集 成有3線串行接口、數據鎖存器、LED 驅動等電路。SEG腳 接LED陽極，GRID腳接LED陰極，可支持14SEG×4GRID、 13SEG×5GRID、12SEG×6GRID、11SEG×7GRID的點陣LED 顯示面板。適用于要求可靠、穩定和抗干擾能力強的產品。 采用 SOP24/DIP24 的封裝形式。 VK1624 14×4/13×5/12×6/11×7 LED顯示驅動芯片LJQ7991
特點
? 工作電壓 3.0-5.5V
? 內置 RC振蕩器

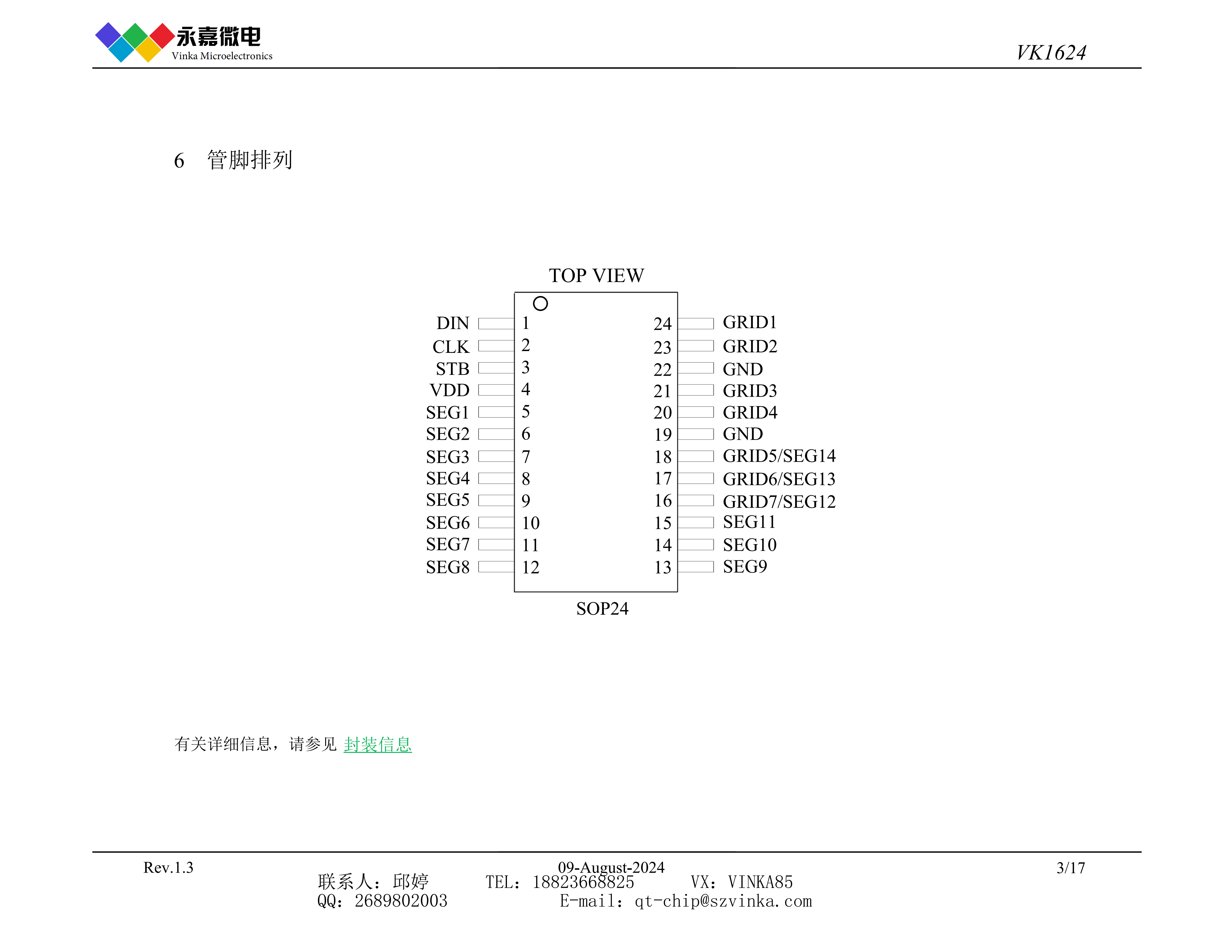

? 11個SEG腳，4個GRID腳，3個可配置SEG/GRID復用腳
? SEG腳只能接LED陽極，GRID腳只能接LED陰極

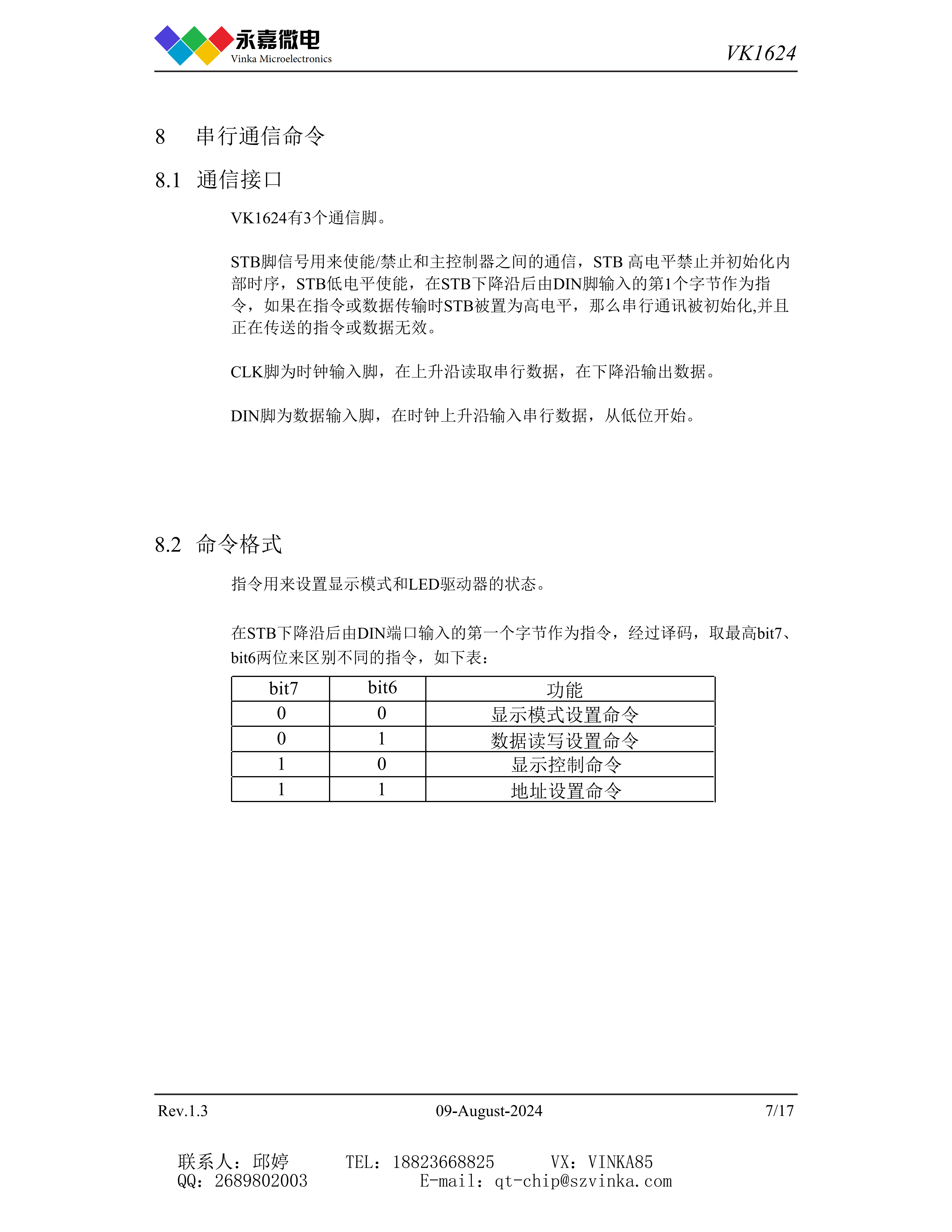

? 3線串行接口
? 8級整體亮度可調
? 內置顯示RAM為14×8位
? 內置上電復位電路
? 抗干擾能力強
? 封裝 SOP24(300mil)(15.40mm × 7.50mm PP=1.27mm）
