測試設備：信號發生器、ATA-4315高壓功率放大器、發射與接收探頭、被測試件、示波器，上位機。

實驗過程：實驗通過搭建超聲實驗系統研究孔隙介質中圓柱散射體的聲散射特性，結合變分模態分解與全聚焦成像算法實現數據實時處理。系統標定后，通過改變探頭夾角獲取散射信號，并記錄時域波形進行算法分析。理論與試驗數據對比驗證了散射幅度比的一致性，證實了模型的正確性。最終通過信號重構成像精準識別散射體位置，并分析聲波傳播衰減特性。實驗在可變孔隙度和無量綱頻率ka條件下驗證了系統穩定性與可靠性，通過實時性分析和精度評估，證實該方法適用于地質勘探和柱狀結構無損檢測。

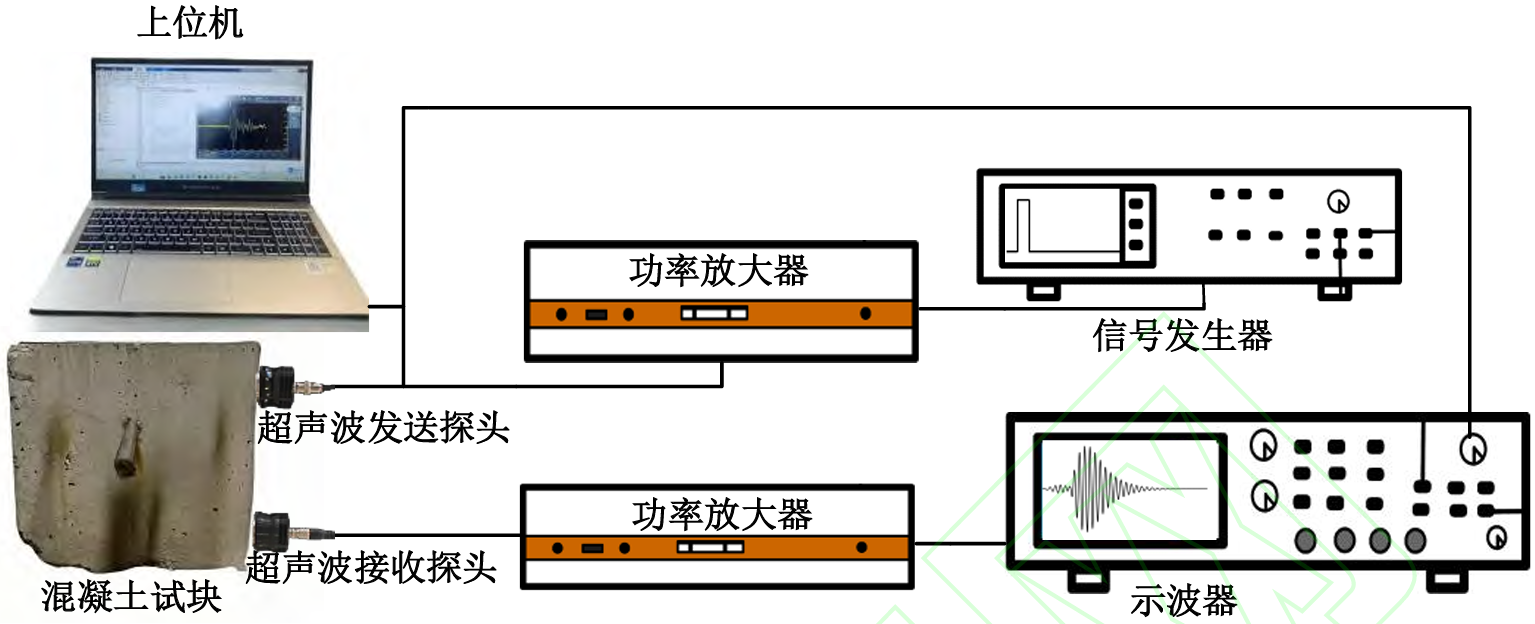

圖1試驗系統整體示意圖

實驗結果：實驗通過超聲實驗系統結合變分模態分解與全聚焦成像算法，驗證了孔隙介質中圓柱散射體聲散射理論模型的正確性。研究結果表明：在不同探頭夾角（5°、30°、60°）條件下，試驗捕獲的時域信號與理論預測的散射幅度比變化趨勢一致，歸一化后具有高度吻合性，證實了模型對散射場分布規律的有效表征。

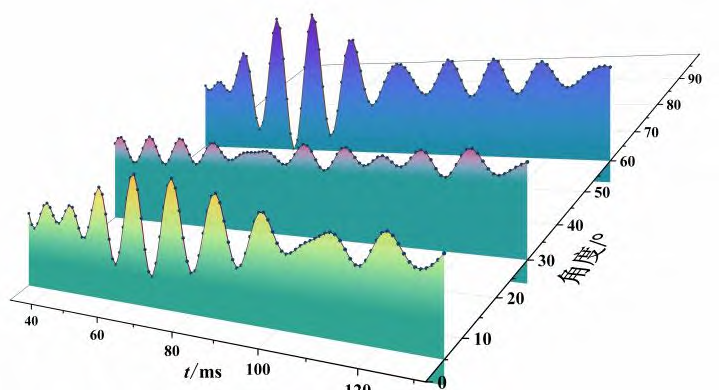

圖2捕獲的時域信號對比圖

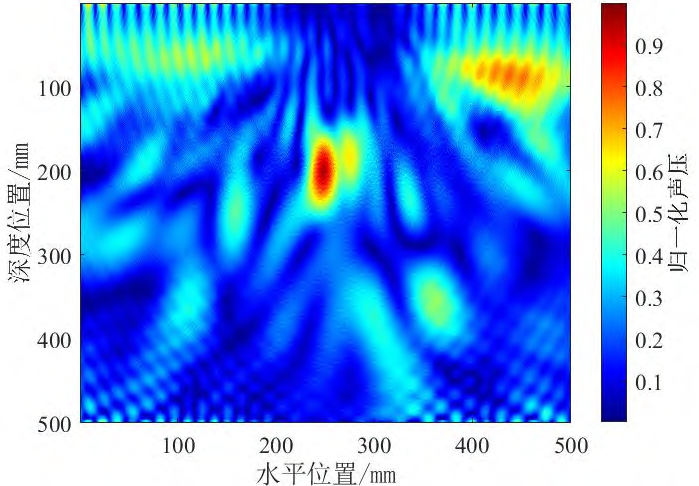

圖3重構散射界面

功率放大器推薦：ATA-4315高壓功率放大器

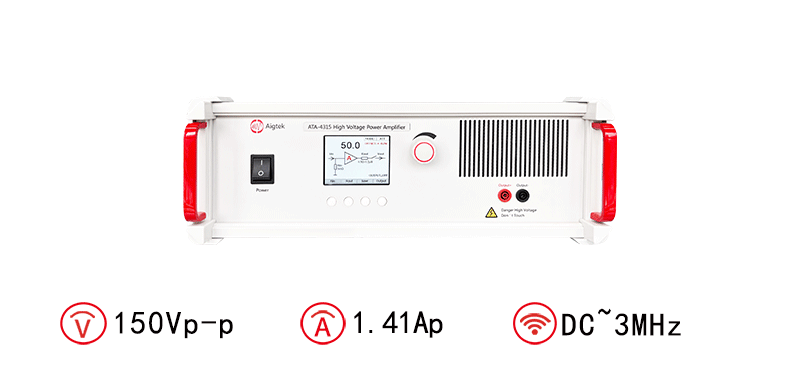

圖：ATA-4315高壓功率放大器指標參數
