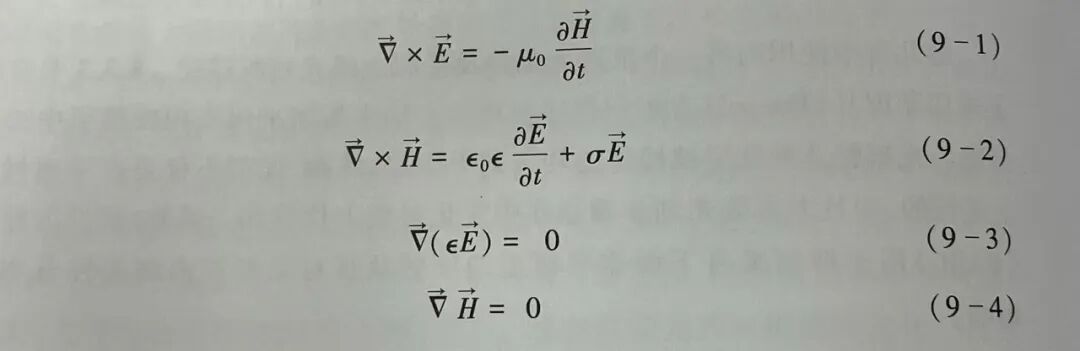

光與掩?；蚓A的形貌特征的相互作用可以用麥克斯韋(Maxwell)方程組來描述。通常,掩模和晶圓上的材料都是非磁性和各向同性的。掩模和晶圓都不包含電流源。因此，麥克斯韋方程組可以寫成:

這些方程連接空間和時間t相關的電e=(E，E，E2)和磁h=(H，H，H)矢量場。常數eo、o分別為自由空間的介電常數和磁導率。e和分別表示仿真域中與材料和位置相關的介電常數和電導率，它們包含所考慮的掩?；蚓A的幾何形狀信息。

EMF仿真方法通過適當?shù)臄?shù)值方法求解給定幾何形狀、材料參數以及邊界和人射場條件的麥克斯韋方程組。人射場是照到掩模或晶圓上的平面波。有限尺寸仿真區域的邊界條件通常選擇在橫向上是周期性的圖形，即垂直于掩模和晶圓平面(x和y)。垂直方向上的透明邊界條件確保沒有光反射回人射光側或從晶圓側沒有反射光。

不同的EMF仿真方法已被用來描述光刻中掩模和晶圓的光散射。光刻仿真中最流行的方法是時域有限差分(FDTD)法和波導法(Waveguide),這將在下節中介紹。此外,有限元方法(FEM)[2-4]、有限積分技術(FIT)[5]和偽光譜時城(PSTD)方法[6]也已用于光刻仿真。這些方法的詳細信息可以在本章引用的參考文獻中找到。

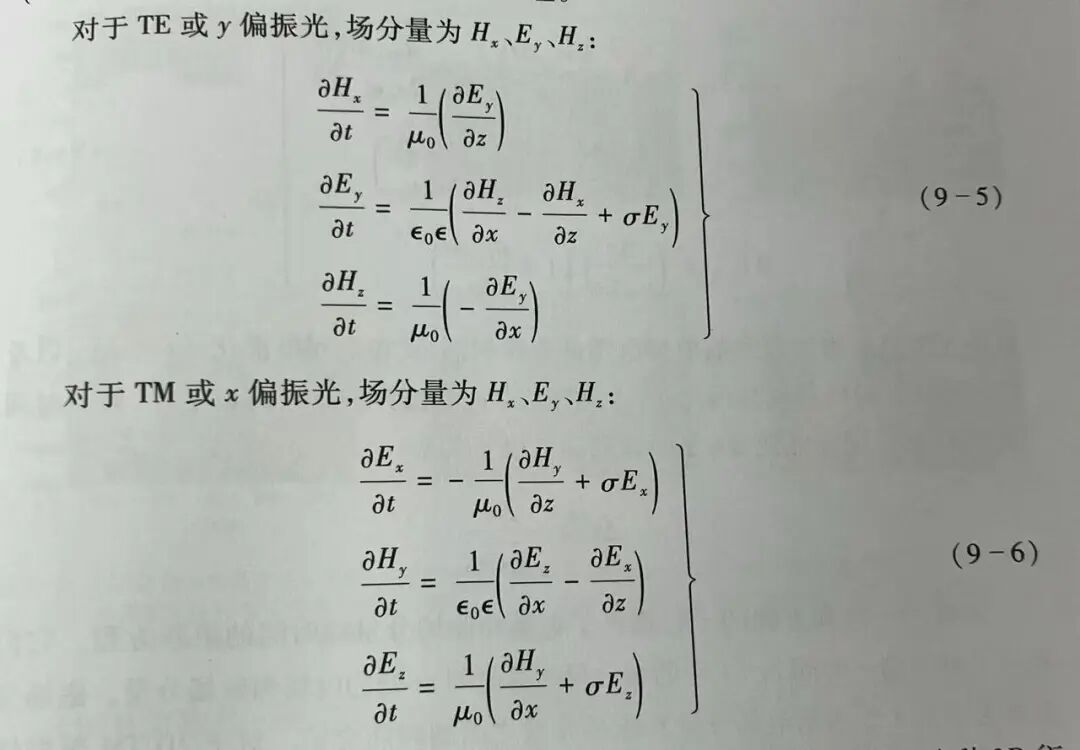

一般而言,麥克斯韋方程組耦合了電場和磁場的所有六個分量,描述3D散射問題需要求解完整的麥克斯韋方程組。二維(2D)散射問題為其一個重要的特例,其六個耦合場分量的完整麥克斯韋方程組可解耦合為三個場分量的兩個獨立的微分方程組。如果人射波的幾何形狀和分量在一個橫向方向上是常數，那么就是這種情況。假設y方向的幾何形狀和場不變,方程(9-1)和方程(9-2)可以改寫為兩個解耦的微分方程組。

這些方程描述了TE和TM偏振光沿y方向的線空?qǐng)D形的衍射。這種2D衍射問題的數值解決方案比完整的3D情況所需要的計算資源更少。以下部分中的大多數示例和解釋都是針對此類2D衍射問題給出的,其對一般3D案例的擴展可以在引用的文獻中找到。

9.1.1 時域有限差分法

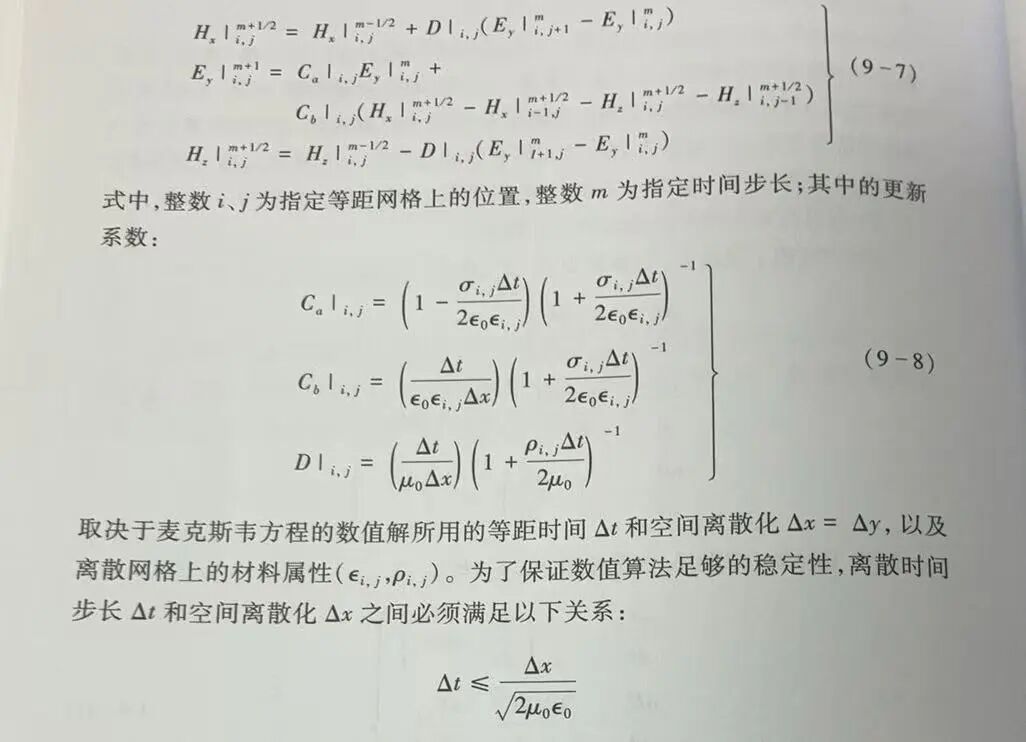

時域有限差分(FDTD)方法的基本思想是將方程(9-1)和方程(9-2)隨著時間進行積分[7]。數值積分是在不同的電場和磁場分量的特殊交錯網格進行的。在這種交錯網格上,TE方程(9-5)的有限差分公式可表達為

方程(9-7)和方程(9-8)提供了電場和磁場分量隨時間的更新方程。它們描述了基于前一時間m-1中的場分量計算時間m處的電場和磁場分量。磁場分量指數中的1/2表示電場分量和磁場分量之間的時間交錯。對于2DTM偏振情況和一般3D情況，可以推導出類似的表達式[8]。場分量在空間和時間上的交錯保證了所獲得的解也滿足剩下的兩個麥克斯韋方程(9-3)和方程(9-4)。

FDTD在許多實際案例中的應用需要一些額外的技巧，包括用于強吸收材料建模的Luebbers方法[9]、引人完美匹配層對透明邊界條件的有效建模方法[10]，以及引人仿真域中有效電磁場激發的總/散射場概念。Taflove[8]在其書中解釋了所有這些技巧以及有關FDTD在電磁場仿真中實施和應用的許多其他細節。Alfred Wong[11]開創了FDTD法在光刻掩模光衍射的嚴格仿真中的應用。

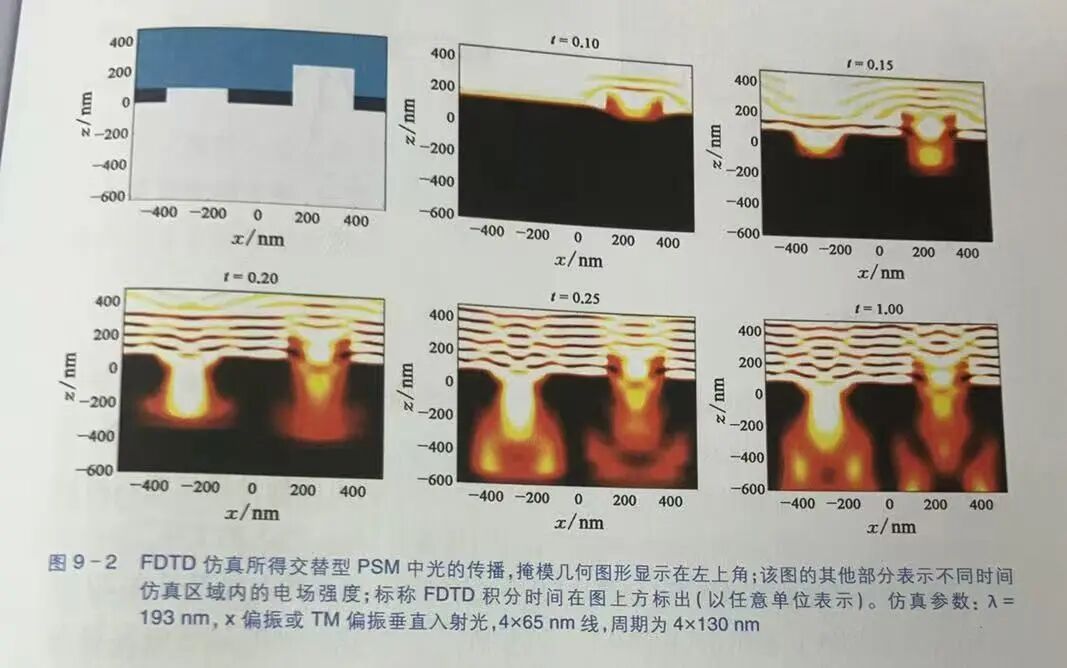

圖9-2為光強度相對于標稱FDTD積分時間的FDTD的仿真結果。掩模結構的幾何形狀如圖9一2左上圖所示。光從所示區域的頂部人射,在標稱積分時250間的10%處,人射光已到達交替型PSM的蝕刻溝槽,部分光從溝槽的底部界面反射并產生駐波圖形。在標稱仿真時間的15%時,傳播的光已到達玻璃襯底的底面,玻璃/鉻界面處的高反射會在掩模襯底的相應區域產生強烈調制的駐波圖形,玻璃/空氣界面上方的駐波圖形不太明顯。在標稱仿真時間的15%之后,光開始在掩模下方的空氣空間中傳播。在標稱積分時間內,光強度已達到穩定狀態,掩模附近的近場強度分布則不再變化。當達到這種穩定狀態時,可以提取掩模的透射近場并用于進一步的成像仿真。

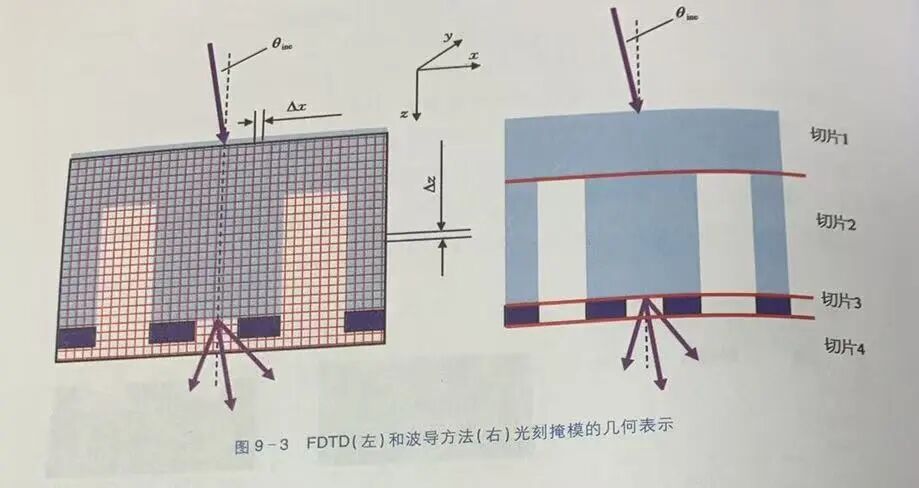

FDTD方法是一種空間域方法，所考慮圖案的幾何形狀必須用等距網格來描述，如圖9-3左圖所示。這種等距網格和用此表示的掩模幾何圖形限制了所獲得結果的精確性。亞像素技術[12]和網格的局部細化[13]被提出用以減少仿真結果的離散化誤差。

FDTD是一種非常靈活的方法，可以應用于幾乎任意的幾何形狀和人射場條件，因?yàn)槠湎鄬?duì)容易被改寫以滿足不同的應用需求。FDTD的精度取決于幾個數值參數:FDTD網格的空間離散化 x(=y=z)、積分時間以及邊界條件和色散關系的數值公式中使用的其他參數。FDTD的數值計算量與所考慮的仿真區域的大小成線性比例。

9.1.2波導法

波導法解決了空間頻域固定波長單色光的電磁場衍射問題。電磁場和所考慮的幾何形狀以傅里葉級數展開，這個過程產生了一個大體系的線性方程組,它描述了仿真區域內場的傅里葉分量的傳播和耦合，產生的電磁場是通過解人射場方程組獲得的。例如，波導法的詳細數學公式可以參見Lucas等人的文章[14]。

波導法與嚴格耦合波分析(RCWA)幾乎完全相同，這兩種方法都是在20世紀80年代初期獨立提出的(RCWA[15]、波導法[16)，并在不同的領域中發展起來。RCWA主要用于分析各種應用的衍射光柵,而波導法最初設計用于光刻掩模和晶圓上圖形微成像的精確建模。傅里葉模態法(FMM)是一種類似的方法，但它沿第三維度z方向使用了額外的傅里葉展開。本章后的參考文獻[17]對這類方法進行了全面的回顧。因?yàn)楸緯?shū)針對的讀者主要是對光刻感興趣的人，所以接下來的討論將使用波導法術語。事實上,FMM/RCWA發展背后的許多想法也被應用于波導法[18.19]。

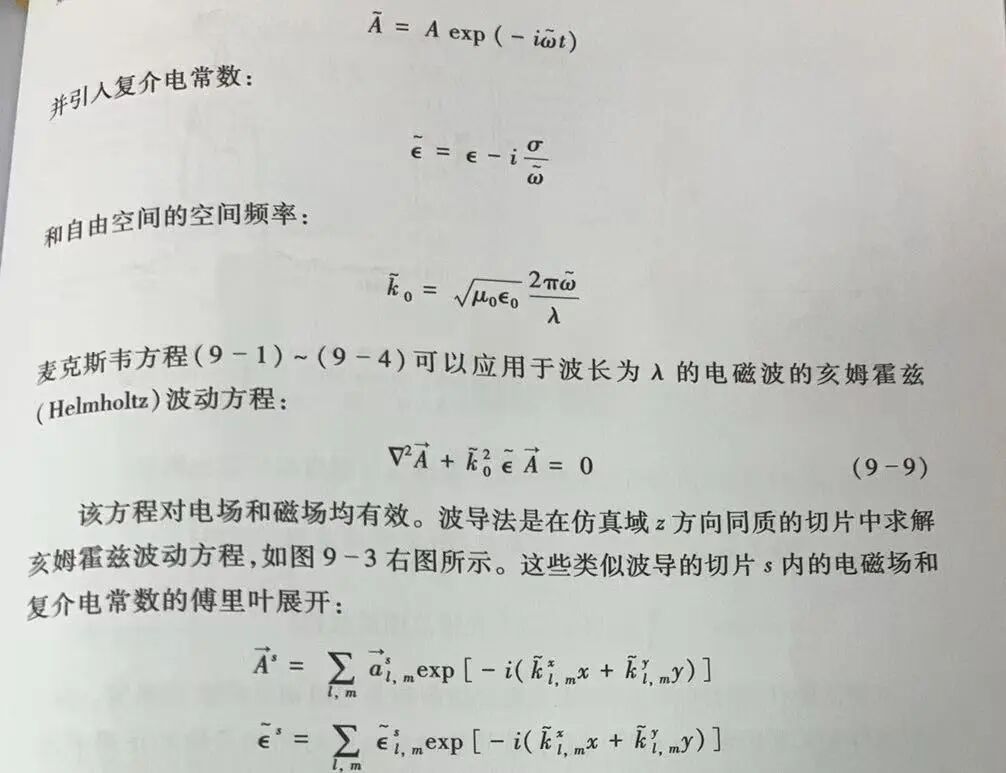

與在空間域中計算光衍射的FDTD不同，波導法是在空間頻域中進行的。此外,波導法求解麥克斯韋方程組的時間諧波形態,采用了明確的時間依賴系:

在切片s內針對未知電磁場系數生成線性方程。該方程組將有限數量的傅里葉展開系數的解用于構造傳遞矩陣，該矩陣將切片的上下邊界處的場分量連接起來。傳遞矩陣方法的推廣得到的矩陣為散射問題提供了波導法的解決方案。一般情況下，波導法的實現包括引人特殊場勢[14)和針對所需的傅里葉階數的提高收斂性的方法[20.21]。

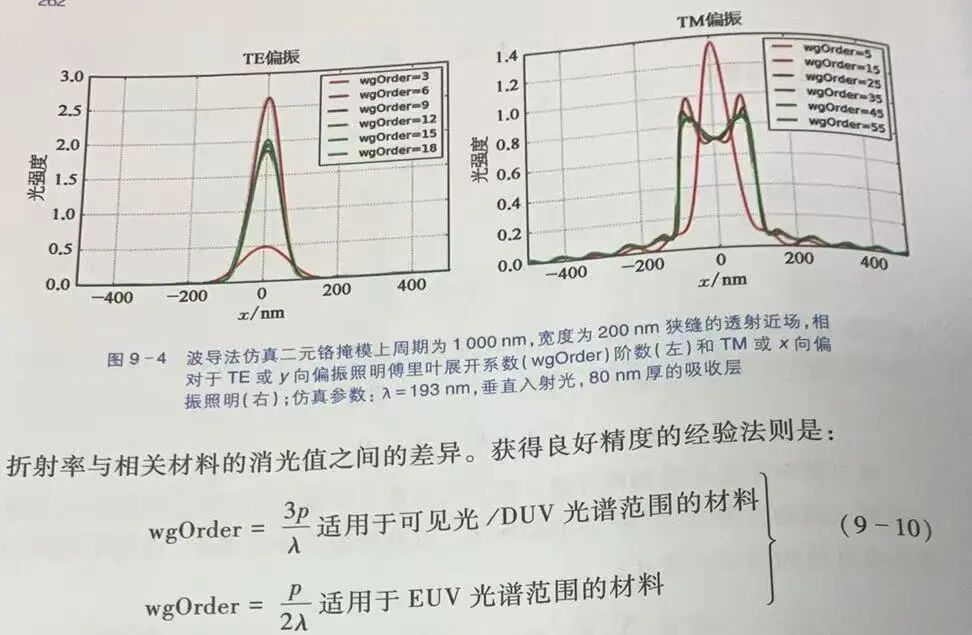

圖9-4顯示了二元鉻掩模的仿真透射近場，圖中的曲線對應不同數量的波導階數或電磁場傅里葉擴展系數。波導階數(wgOrder)指定了正負方向上的擴展系數的數量。例如,波導階數wgOrder=10涵蓋了從-10~+10的傅里葉展開。近場的正確表示需要相對于TE偏振照明更多的TM偏振波導階數。更詳細的研究表明，TM偏振照明的附加傅里葉展開系數僅用于正確表示更明顯的倏逝波(有關倏逝波和潛在應用的討論,請參見7.3.1節)。對于遠場計算的wgOrder和典型光刻掩模,波導法的收斂分析表明TE和TM 偏振照明之間并無顯著差異。

如本例所述，波導法的仿真精度取決于場的傅里葉展開階數或波導階數。所需的波導級數取決于所使用的波長入、掩模周期(掩模尺度)以及最小/最大折射率與相關材料的消光值之間的差異。獲得良好精度的經驗法則是:

波導法的計算時間和內存要求由波導階數和非同質切片的數量決定。在大多數實際相關案例中,與FDTD相比,波導法對單色波時間相關性的正確表示，以及切片內正確幾何的描述為光刻問題提供了卓越的仿真性能。兩種方法之間的詳細比較可參見本章后的參考文獻[22]。

波導法標準公式的一個缺點是它所需的計算量縮放與所考慮的仿真域的大小有關,尤其是對于3D仿真。通常,FDTD與所考慮的仿真域在x和y方向的擴展成線性比例。相比之下，波導法與wgOrderX3xwgOrderY成比例。這里wgOrderX和wgOrderY分別是x和y方向所需的波導階數,并且與相應的掩模大小或周期成正比[見方程(9-10)]。這種不利的計算量縮放關系可以通過9.2.5節中描述的分解方法和參考資料實現部分的避免。
