概述:

PC2909 是一款實現真均方根值計算的芯片。該芯片能夠精確計算包含交流和直流分量的任何復雜輸入波形的真均方根值。為確保高精度測量，PC2909 即使在波峰因子高達 7的情況下，仍能保證測量誤差不超過 1.3%。PC2909 的寬帶寬特性支持高達300kHz的測量范圍，且在輸入電平信號大于 100mV時，誤差小于 3dB。PC2909 的一個重要特性是具有獨立管腳將計算得到的真均方根值轉換為 dB值輸出，并具有 60dB的動態范圍。通過外部供電的基準電流電路，用戶可靈活地將 0dB電平設為 0.1V至 2V之間的任意值。PC2909的輸入和輸出管腳均具備完善的保護功能。輸入電路能夠承受遠高于電源電平的過載電壓。輸出端還配備了短路保護功能。為了確保最佳性能，PC2909 輸出需外接一個負載電容，該電容的值決定了低頻交流精度、紋波幅度和建立時間。PC2909 在單電源或雙電源供電下均表現出色，其工作電壓范圍為 5V~36V，靜態電源電流僅為 2.7mA，非常適合遠程控制器和電池供電儀表應用。PC2909 采用 SBDIP14型和 SOP14型封裝，其工作溫度范圍為-55°C~125°C。

特征:

高精度：最大誤差僅±0.2%

寬響應范圍

交流信號和直流信號的均方根值計算

450kHz 帶寬：Vrms > 100mV

2 MHz帶寬：Vrms > 1V

信號波峰因子為 7時誤差僅 1.3%

真均方根直流轉換

60dB 范圍的 dB輸出

低功耗：靜態電流為 2.3mA

單電源或雙電源供電

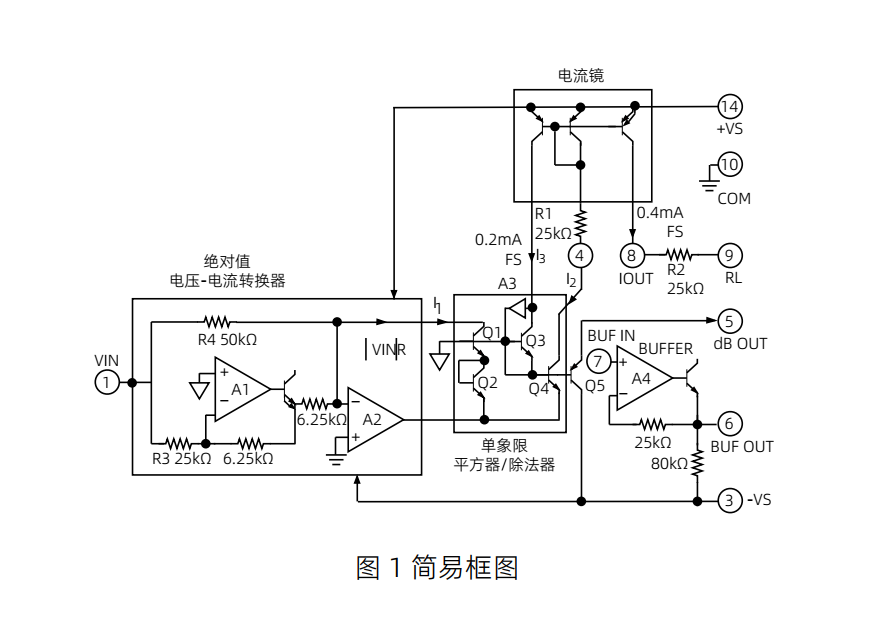

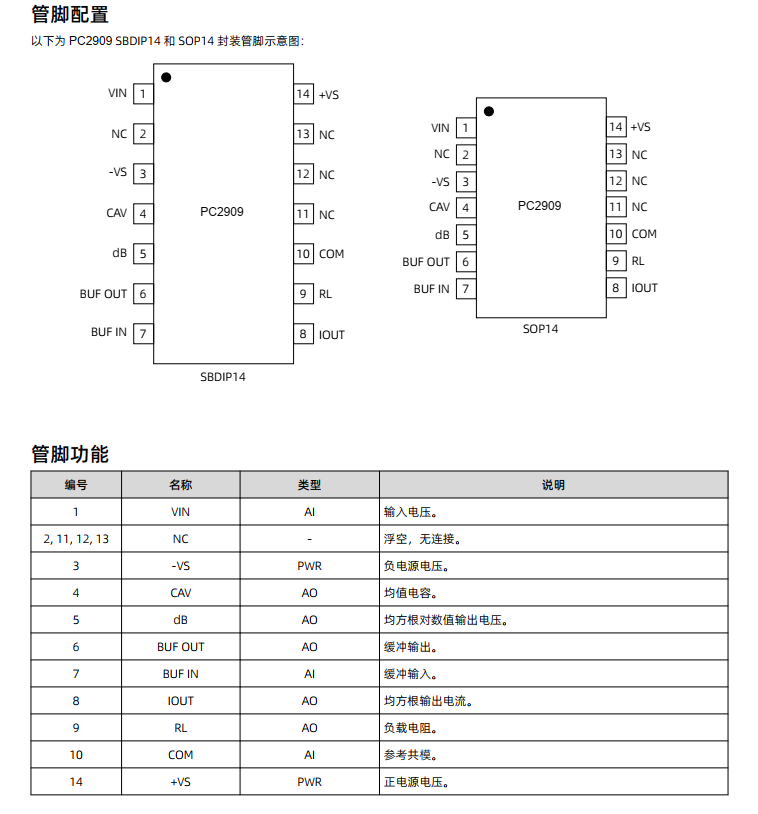

SBDIP14 19.4mm× 6.7mm和 SOP14 8.65mm× 6mm封裝

應用：

遠程控制器

電池供電儀表
