一、行業痛點：無網口 S7-200 PLC 如何適配紡織印染智能化升級

在紡織印染的染液濃度、染缸溫度、布匹張力、水洗 PH 值、烘干濕度等工藝參數在線監測與控制領域，西門子 S7-200 系列 PLC 憑借抗干擾性強、編程便捷、適配工業現場的優勢，成為中小型印染生產線控制核心的首選。但隨著紡織印染行業智能化、數字化升級，以及行業對生產工藝標準化、能耗精細化管理的要求提升，傳統控制模式的弊端逐漸凸顯：

·S7-200 本體僅配備 RS485 口，無以太網通訊接口，無法接入車間局域網實現數據互通；

如何在保留 S7-200 原有程序資產的基礎上，實現以太網高速通訊，成為紡織印染企業設備升級的核心需求。遠創智控（YC）推出的 PPI-ETH-YC01 以太網通訊處理器，成為破解該行業痛點的關鍵解決方案。

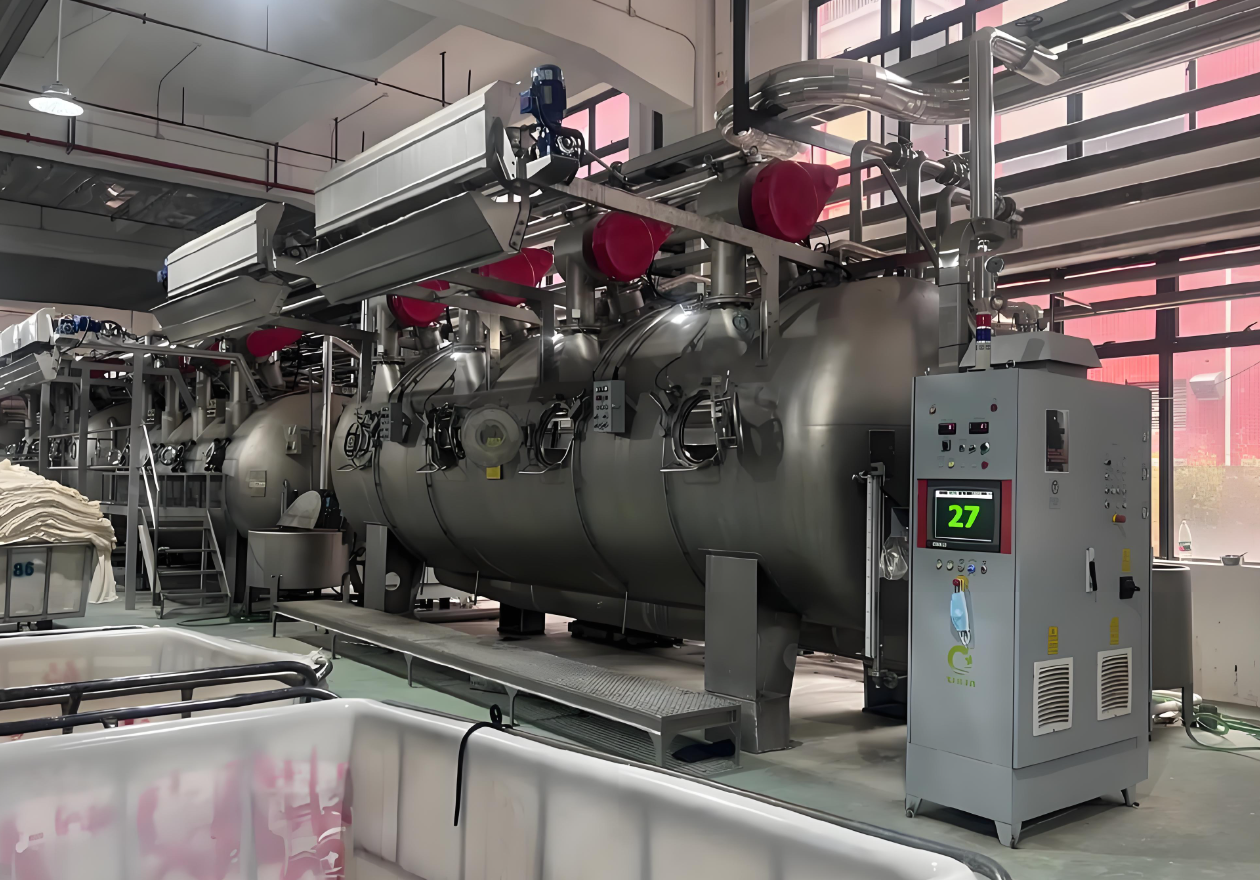

二、項目概況：紡織印染產業園定型生產線在線監控

·用戶：浙江某紡織印染產業園 B 企業

·監測因子：染缸溫度、染液濃度、布匹張力、水洗 PH 值、烘干濕度、生產線運行速度

·控制核心：西門子 S7-200 CPU226 AC/DC/Rly（6ES7 216-2BD23-0XB8）

·通訊橋梁：遠創智控 PPI-ETH-YC01 以太網通訊處理器

·上位平臺：印染車間 MES 生產管理系統 + 園區能源監控大數據中心

·現場交互：西門子 Smart 700 IE V3 觸摸屏

·網絡拓?fù)洌呵д坠I(yè)交換機（華為 S5735-L12T4S-A）→工業網線→印染車間中控室

三、方案設計：雙網口 “一網到底”

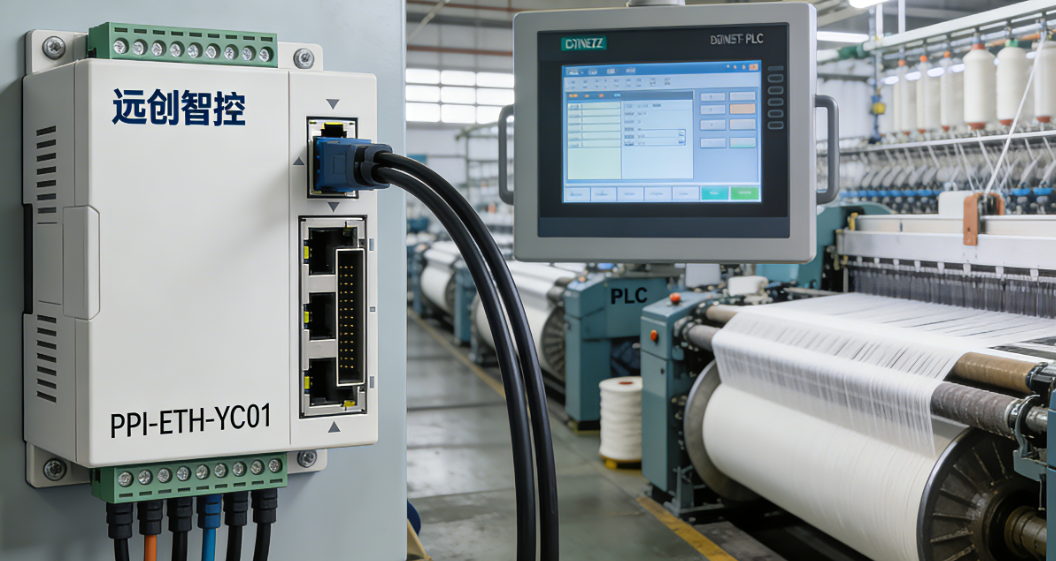

PPI-ETH-YC01 模塊自帶兩個 RJ45 端口，內部集成工業級交換芯片，可同時實現與上位機的以太網通訊和與觸摸屏的本地以太網連接，無需額外部署交換機，大幅降低印染車間的布線難度和成本，適配車間復雜的現場環境。

·Port 1（NET1）：連接車間千兆工業交換機，IP 192.168.3.100/24，Modbus TCP Server 端口 502，供 MES 系統和能源監控平臺輪詢采集數據；

·Port 2（NET2）：直連西門子 Smart 700 IE V3 觸摸屏，IP 192.168.4.1/24，走西門子 S7 TCP 協議，通過 WinCC Flexible 2008 SP4 進行組態配置；

·X1 9P 母口：插 CPU226 Port 0，PPI 187.5 kbps 自動波特率識別，適配印染車間強干擾環境的通訊需求；

·X2 9P 公口：原觸摸屏 PPI 電纜可直接插入，實現透明橋接，保證原有 HMI 控制程序零改動，減少升級調試時間。

四、實施步驟：從開箱到投運 10 小時完成

硬件安裝

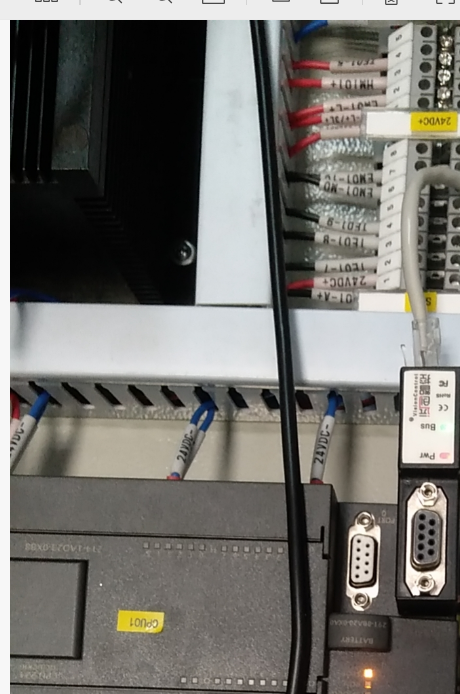

·斷電后拔出 CPU226 Port 0 的 PPI 插頭，將其插入 PPI-ETH-YC01 以太網通訊模塊的 X1 口，做好接口密封處理，防止印染車間濕氣、粉塵侵入；

·將原有西門子觸摸屏 PPI 電纜插入 X2 口，保證線路連接牢固；

·將模塊卡入 35 mm DIN 導軌，24 VDC 電源取自 CPU226 傳感器電源（<100 mA），實現電源統一供電；

·指示燈自檢：Pwr 常亮→Link1、Link2 快閃→PPI 燈 1 s 閃一次，說明硬件連接就緒，可進入下一步配置。

3. 網絡參數配置

·用 Mini-USB 將模塊與電腦連接，打開 YC Ethernet Config V3.7 專用配置軟件；

·點擊一鍵 “搜索設備”，讀取模塊默認 IP 192.168.1.188；

·在 “端口 1” 頁簽填寫印染車間網段 IP、網關、DNS，適配車間局域網；

·在 “端口 2” 頁簽勾選 “S7 TCP Slave”，系統自動生成 TSAP 02.00，匹配西門子觸摸屏通訊協議；

·點擊 “下載” 保存配置，5 s 后模塊自動重啟，參數生效。

4. PLC 側無需修改程序

PPI-ETH-YC01 以太網通訊模塊采用工業級 “透明傳輸” 機制，CPU226 仍可使用原有 Port 0 自由口指令進行工藝控制，無需進行任何塊調用或寄存器映射，保留原有程序邏輯，實現無縫升級。

5. 觸摸屏升級

·將原西門子 Smart 700 IE V3 的 PPI 項目在 WinCC Flexible 中另存為 “以太網版本”；

·在設備向?qū)е羞x擇 “S7-200 TCP/IP”，填入模塊 Port 2 的 IP 192.168.4.1，TSAP 02.00；

·觸摸屏的工藝畫面、參數變量、趨勢曲線、報警彈窗全部復用原有配置，僅替換通訊驅動，25 分鐘即可完成配置升級。

6. 聯合調試

·上位機下發校時指令，PLC 時鐘與車間 MES 系統時鐘同步成功；

·現場模擬染缸溫度 = 95℃→Modbus 40001 顯示 0x05F5→上位機工藝趨勢曲線實時刷新，數據無延遲；

·斷開車間工業交換機電源，觀察西門子觸摸屏獨立運行，印染生產線工藝參數顯示無中斷，本地控制功能正常；

·恢復交換機供電，模塊自動重連，歷史工藝數據自動續傳，無丟包、無錯碼。

五、經驗小結

·選型關鍵點：確認 PLC 為西門子 S7-200 經典系列而非 SMART 系列，PPI-ETH-YC01 以太網通訊模塊僅適配經典 CPU，且需匹配紡織印染車間的工業級抗干擾、抗潮濕要求；

·布線與接地：印染車間高濕、多粉塵且存在強電磁干擾，需使用工業屏蔽網線，同時將模塊 PE 端子與柜內專用接地排可靠連接，RS485 端與以太網端
