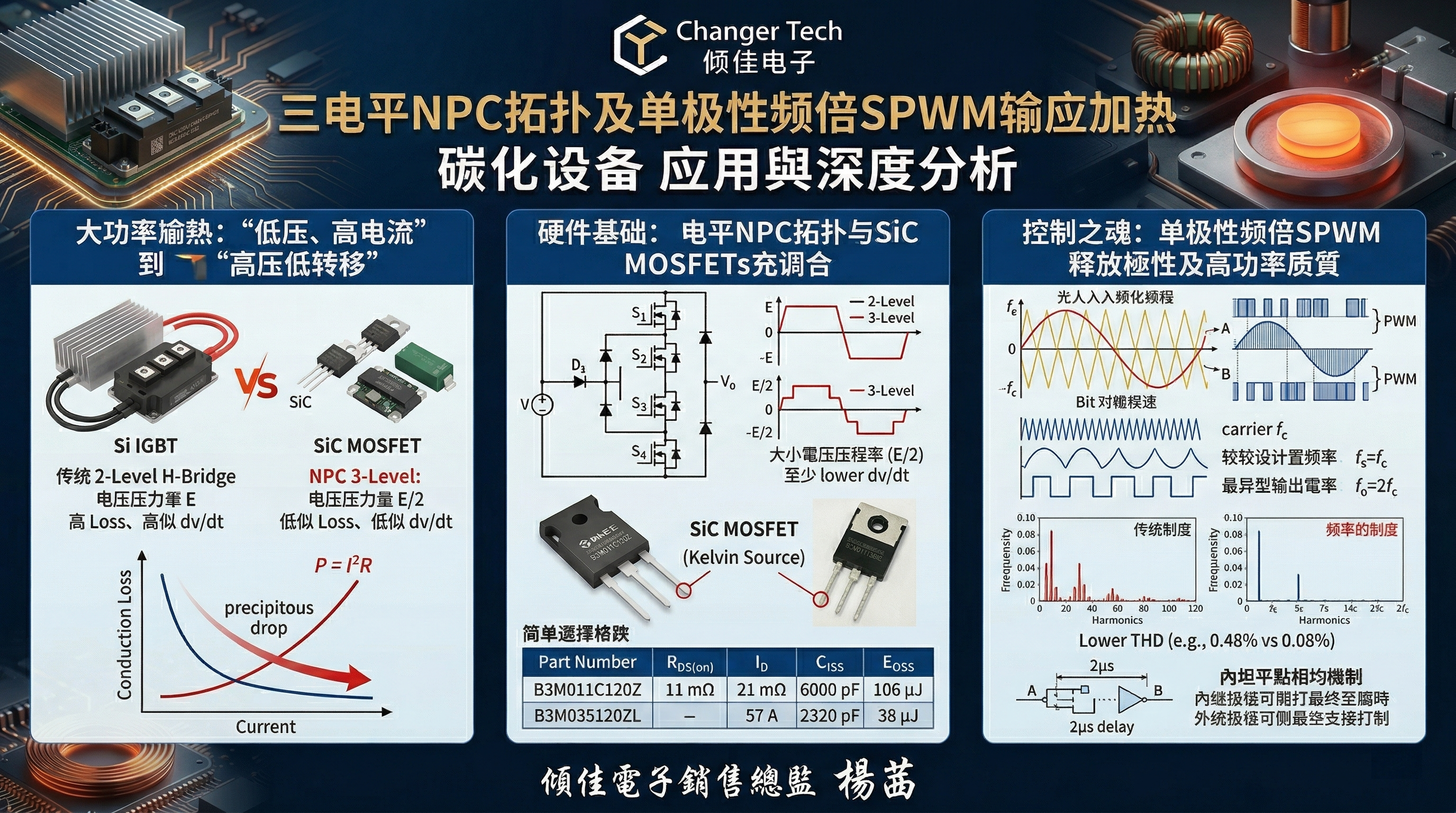

三電平 NPC 拓?fù)渑c單極性倍頻 SPWM 在感應加熱中的應用及碳化硅器件深度解析

第一部分：大功率感應加熱電源的技術演進與系統級瓶頸分析

感應加熱技術作為一種高效、非接觸式的電能-熱能轉換手段，依賴于交變磁場在導電工件內部誘發高頻渦流，從而利用材料自身的焦耳效應實現快速加熱。在現代工業制造中，涵蓋了從航空航天部件的精密表面淬火、特種合金的真空熔煉、到新能源汽車核心零部件的焊接與熱處理等關鍵工序。隨著現代工業應用場景對加熱效率、工藝精度以及單機功率密度的要求不斷攀升，感應加熱電源系統正經歷著向兆瓦級超大功率和高頻化方向演進的深刻技術變革。在這一發展進程中，作為系統電能轉換核心的逆變器，其拓?fù)浣Y(jié)構與調制算法面臨著前所未有的物理邊界約束與工程挑戰。

傳統的大功率高頻感應加熱電源多采用單相兩電平全橋（H橋）逆變拓?fù)浣Y(jié)構。然而，在面對大功率輸出品質的嚴苛要求時，兩電平拓?fù)渲饾u暴露出系統性的技術瓶頸。首先，在兩電平結構中，每一個功率開關器件在關斷狀態下均需承受直流母線的全部電壓。當系統試圖通過提升輸入電壓來增加輸出功率時，受限于傳統硅（Si）基絕緣柵雙極型晶體管（IGBT）或金屬氧化物半導體場效應晶體管（MOSFET）的耐壓極限，設計冗余和安全工作區（SOA）被急劇壓縮 。其次，若維持電壓不變而單純通過增加輸出電流來提升功率，將導致主回路中的導通損耗與電流的平方呈正比例急劇上升，同時對諧振槽路、高頻變壓器、母線銅排及傳輸電纜的載流能力與散熱系統提出了極其嚴苛且成本高昂的要求 。傾佳電子力推BASiC基本半導體SiC碳化硅MOSFET單管，SiC碳化硅MOSFET功率模塊，SiC模塊驅動板，PEBB電力電子積木，Power Stack功率套件等全棧電力電子解決方案。?

基本半導體代理商傾佳電子楊茜致力于推動國產SiC碳化硅模塊在電力電子應用中全面取代進口IGBT模塊，助力電力電子行業自主可控和產業升級！

更為關鍵的是，為了改善感應加熱的趨膚效應并提升控制的動態響應速度，逆變器必須運行在較高的開關頻率之下。在兩電平拓?fù)渲?，物理開關頻率與輸出電平頻率一對一綁定，開關頻率的提升意味著開關動作產生的交變損耗將線性增加，最終導致器件結溫（Tj?）迅速逼近物理極限，嚴重制約了系統頻率與功率的同步提升 。此外，兩電平開關動作產生的階躍電壓跳變（dv/dt）極大，不僅產生了強烈的電磁干擾（EMI）與共模電流，還對絕緣系統造成了持續的高壓應力疲勞 。

針對上述大功率輸出與高頻高效運行之間的矛盾，電力電子領域的研發重心逐漸轉向多電平逆變技術以及第三代寬禁帶（WBG）半導體材料的應用。通過引入中性點鉗位（Neutral Point Clamped, NPC）三電平拓?fù)浣Y(jié)構，配合創新的單極性倍頻正弦脈寬調制（SPWM）策略，并全面采用碳化硅（SiC）MOSFET作為核心功率器件，系統不僅從拓?fù)鋵用嬷貥?gòu)了電壓與電流的應力分布，更在調制算法層面實現了開關頻率與輸出頻率的解耦 。這一架構層面的協同創新，成功構建了“高電壓、低電流”的革命性運行模式，顯著降低了電壓應力和開關損耗，為大功率感應加熱電源的發展確立了新的技術范式 。

第二部分：“高電壓、低電流”運行模式的理論基礎與核心機制

在感應加熱電源的研發與系統優化中，確立“高電壓、低電流”的運行模式具有深刻的物理學依據與極高的工程應用價值。依據基礎的電功率傳輸方程，在維持系統恒定輸出功率需求的前提下，傳輸電壓與傳輸電流呈嚴格的反比關系 。這一基本定律決定了系統損耗分布的宏觀走向。

電流應力的衰減與全局導通損耗的抑制

在傳統的兩電平感應加熱逆變器設計中，受制于單一開關器件的擊穿電壓限制，直流側輸入電壓通常被設定在較低的安全閾值內。為了達到所需的兆瓦級加熱功率，系統被迫在極端高電流的狀態下運行。這種高電流模式帶來了多重負面效應。根據焦耳定律，系統內部所有呈純電阻特性的寄生路徑（包括開關管內部的導通電阻、走線寄生電阻、變壓器繞組電阻等），其發熱損耗均與電流的平方成正比 。此外，高頻交變大電流會引發顯著的鄰近效應和趨膚效應，導致交流等效電阻進一步增大，使得這部分無功熱損耗在總功率中的占比驚人。

通過引入單相NPC三電平拓?fù)浣Y(jié)構，逆變器的每一個橋臂由四個串聯的功率開關器件及其附屬的鉗位二極管構成。在這種拓?fù)渲校?dāng)電路進行電平切換時，每一個開關器件僅需要承受總直流母線電壓的一半（即 E/2） 。這一電壓應力減半的特性具有決定性的意義：在采用相同額定擊穿電壓（例如1200V級別）的SiC MOSFET時，系統能夠安全地將直流側輸入母線電壓提升至傳統兩電平系統的兩倍 。

當直流輸入電壓實現翻倍，且感應加熱負載的輸出功率需求保持不變時，流經逆變器主回路、濾波組件以及諧振槽路的有效工作電流將精確減半 。這種被稱為“電流減半”的機制，使得系統傳輸路徑上的導通發熱損耗（與電流平方成正比）理論上驟降至原先的四分之一。這不僅大幅減少了電能轉化為無用熱能的消耗，極大地提高了從直流母線到高頻感應諧振槽路的端到端能量傳遞效率，同時也從根本上緩解了水冷或風冷散熱系統的設計壓力 。

拓寬器件選型維度與優化功率密度

“高電壓、低電流”運行模式所帶來的研發價值遠不止于能效的提升，它深刻改變了硬件設計的基礎邏輯，賦予了系統極大的器件選型靈活性 。在過去的高電流模式下，工程師往往別無選擇，只能采用具有極限電流承載能力的大體積IGBT模塊，而這些模塊的柵極電荷巨大，寄生參數高，嚴重限制了系統的最高開關頻率 。

隨著有效電流的減半，電流應力的斷崖式下降使得系統能夠摒棄笨重的大電流模塊，轉而靈活選用電流規格適中、但具備極高開關頻率響應特性和更優熱阻學參數的先進SiC MOSFET分立器件或緊湊型模塊 。器件級別的優化進一步輻射到系統級別，電流的降低使得母線排的截面積得以減小，高頻變壓器的磁芯體積和繞組線徑得以縮減，從而在整體上實現了感應加熱電源功率密度的大幅提升和物理尺寸的顯著壓縮 。

第三部分：?jiǎn)蜗嗳娖?NPC 拓?fù)涞挠布軜?gòu)與電壓應力解析

單相中性點鉗位（NPC）三電平逆變器拓?fù)涫侵巍案唠妷?、低電流”運行模式的硬件基石。該拓?fù)浣Y(jié)構的精妙設計從根本上改變了逆變器內部的能量流動路徑與電磁應力分布 。

拓?fù)涞奈锢斫Y(jié)構與電平輸出特性

NPC三電平逆變器的直流側由兩個串聯的均壓大電容（設為 Cd1? 與 Cd2?）支撐，這兩個電容的中點被定義為中性點（Neutral Point, NP） 。以單相逆變器的一個橋臂為例，它由四個縱向串聯的功率開關管（如 S1?,S2?,S3?,S4?）及其反并聯續流二極管構成，其中 S1? 和 S4? 稱為外側管，S2? 和 S3? 稱為內側管 。此外，拓?fù)渲羞€包含兩個至關重要的鉗位二極管，分別連接在內側兩個開關管的漏源極節點與直流側中性點之間 。

相較于傳統兩電平逆變器僅能輸出正母線電壓 +E 和負母線電壓 ?E（或相對于直流中點的 +E/2 與 ?E/2），NPC三電平拓?fù)淠軌蚓_輸出三種離散電平狀態：+E/2、零電平（0）以及 ?E/2（假設直流母線總電壓為 E） 。 當需要輸出 +E/2 電平時，上方兩個開關管 S1? 和 S2? 導通；當需要輸出 ?E/2 電平時，下方兩個開關管 S3? 和 S4? 導通 。而當需要輸出零電平時，系統控制內側的兩個開關管 S2? 或 S3? 導通（取決于電流方向），此時負載電流通過鉗位二極管與相應的內側開關管形成通過中性點的續流回路 。在零電平狀態下，負載電流可能會被引導至兩個平行的物理回路中流動，這種電流的分流機制不僅進一步降低了流經單一開關器件的電流瞬態峰值，也有助于均衡內部器件的導通損耗分布 。

降低電壓跳變率 (dv/dt) 與絕緣防護

在大功率高頻感應加熱應用中，由于感應線圈相當于一個復雜的電感-電阻-寄生電容網絡，系統對電壓脈沖的時間變化率（dv/dt）表現出極高的敏感性。過高的 dv/dt 會通過電機繞組或感應線圈的對地寄生電容激發出強烈的共模漏電流（Common-Mode Current），這種高頻漏電流不僅是嚴重電磁干擾（EMI）的輻射源，還會對變壓器及感應線圈的絕緣樹脂、云母紙等絕緣介質造成長期的電暈放電損傷與絕緣擊穿 。

在兩電平全橋拓?fù)渲?，每一次開關狀態的切換，輸出端都伴隨著幅值為 E 的劇烈電壓跳變 。然而在三電平NPC拓?fù)渲?，由于電平梯度的增加，每一次開關動作引起的電壓階躍幅度僅為半個母線電壓（即 E/2），相較于兩電平拓?fù)?，單次電壓跳變的絕對幅度減小了百分之五十 。這一平緩的電壓階躍特性，從根本上削弱了系統的電壓應力激增（Voltage Stress），極大地降低了高頻諧波條件下的絕緣疲勞損耗，顯著改善了整個兆瓦級電源系統的電磁兼容性與運行壽命 。

第四部分：碳化硅 (SiC) MOSFET 的核心優勢與器件選型矩陣解析

即便三電平NPC拓?fù)鋸暮暧^架構上優化了電壓與電流的分配，但要將大功率高頻開關損耗降至極致，并支撐感應加熱的高頻諧振要求，核心功率半導體材料的微觀物理特性突破是不可或缺的決定性因素。以碳化硅（SiC）為代表的寬禁帶半導體，憑借其三倍于傳統硅（Si）的禁帶寬度、十倍的臨界擊穿電場強度、以及超過兩倍的電子飽和漂移速度和熱導率，成為了高壓NPC拓?fù)涞慕^佳拍檔 。

核心器件參數提取與靜態/動態特性對比

在設計大功率NPC感應加熱系統時，具體的SiC MOSFET參數選型對系統的最高運行頻率、熱設計邊界及整體可靠性有著至關重要的影響。本報告深入分析了基本半導體（BASiC Semiconductor）提供的四款 1200V 級別高性能 SiC MOSFET（B3M011C120Z、B3M013C120Z、B3M020120ZN、B3M035120ZL），以剖析不同規格器件在系統中的匹配策略。以下為通過底層數據表提取的核心電學與熱力學參數矩陣：

參數演變規律與系統選型邏輯分析

上述詳盡的測試參數揭示了SiC MOSFET在物理制造過程中的內在權衡規律，以及其在NPC拓?fù)湓O(shè)計中所需的精細化匹配策略：

導通損耗與電流容量的靜態權衡： 在感應加熱應用中，隨著單機功率等級的躍升，降低靜態導通壓降以控制焦耳發熱是核心訴求。B3M011C120Z 型號通過最大化芯片晶粒（Die）面積，成功將 25°C 時的導通電阻壓低至令人矚目的 11 mΩ，并賦予了其在 25°C 下 223 A 及在 100°C 下仍高達 158 A 的持續載流能力 。在“高電壓、低電流”架構的加持下，選用極低內阻的器件能夠?qū)⒂捎贜PC內側管串聯帶來的導通損耗增加問題徹底抹平，將主回路的靜態發熱降至熱力學極小值 。相對而言，B3M035120ZL 盡管具有 35 mΩ 的導通電阻和 81 A 的額定電流，但在低功率密度的分布式加熱模塊或并聯拓?fù)渲校廊荒軌驊{借其更為靈巧的驅動特性和成本優勢發揮不可替代的作用 。值得強調的是，得益于寬禁帶材料的本征特性，上述所有器件的工作結溫（Tj?）上限均達到 175°C，展現了極強的熱穩定性 。

寄生電容與高頻動態開關特性的博弈： 半導體物理規律表明，靜態導通能力的提升（晶粒面積的擴大）將不可避免地帶來寄生電容參數的增加 。從對比矩陣中可以清晰觀察到，隨著器件內阻由 35 mΩ 銳減至 11 mΩ，其柵源輸入電容 Ciss? 從 2320 pF 激增至 6000 pF，而決定開關特性的漏源輸出電容 Coss? 也從 100 pF 攀升至 250 pF 。 Coss? 的大小直接決定了輸出電容存儲能量 Eoss? 的規模（由 38 μJ 躍升至 106 μJ） 。在硬開關換流的每一次導通過程中，這部分儲存在 Coss? 中的能量將被完全釋放并消耗在器件自身的導電溝道內，構成不可忽視的開通開關損耗（Eon?）的基底 。這就要求工程師在設計時必須做出精準的工程取舍：如果感應加熱設備需要運行在幾百kHz甚至MHz級別的超高頻諧振區間，選用寄生參數極小、Eoss? 僅為 38 μJ 的 B3M035120ZL（或采用多管并聯以分散熱量），將比單純追求低導通電阻更為明智，從而在極端的開關頻率下實現最低的系統總損耗 。

開爾文源極（Kelvin Source）封裝技術的動態解耦效應： 在感應加熱面臨的大電流和極高電流變化率（di/dt）開關瞬間，引腳寄生電感往往成為引發驅動失效的元兇。上述四款器件均采用了 TO-247-4 / 4NL / 4L 等四引腳封裝結構 。與傳統三引腳封裝不同，四引腳結構在傳統的漏極、源極和柵極之外，獨立引出了一個專用的開爾文源極（Pin 3） 。 在高壓NPC拓?fù)淇焖贀Q流時，主回路中高達數千安培/微秒的 di/dt 會在傳統封裝的共源極寄生電感（Common Source Inductance）上激發出巨大的反向感應電動勢（VL?=Ls?×di/dt）。這一反向電壓會直接疊加在柵極驅動回路上，抵消驅動電壓，拖慢開關過渡過程，甚至在閾值附近引發劇烈的柵極振蕩和橋臂直通風險 。通過將柵極驅動器的地回路直接、獨立地連接至開爾文源極，物理上實現了強電功率回路與弱電控制回路的完美解耦。這種設計從根本上消除了共源極電感的負反饋效應，極大縮短了開關時間（如延時 td? 和下降時間 tf?），使得 SiC MOSFET 極速開關的物理潛能得以被 100% 釋放 。

熱阻學設計與銀燒結工藝： 高效的熱傳導是將高頻開關產生的瞬態熱量快速導出的關鍵。表中數據顯示，該系列器件表現出極其優異的結殼熱阻特性，如 B3M011C120Z 的 Rth(jc)? 低至 0.15 K/W 。這歸功于其底層采用了先進的銀燒結工藝（Silver Sintering）替代傳統的錫基焊料，并結合高導熱的銅底板結構 。在三電平NPC拓?fù)渲?，由于工作模式的差異，?nèi)側開關器件和鉗位二極管的損耗往往大于外側器件，極易形成局部熱斑 。極低的熱阻能夠迅速將內部熱量傳遞至散熱器，有效熨平了硅片上的溫度梯度，從物理封裝層面保障了系統在大功率連續運行下的熱穩定性。

第五部分：?jiǎn)螛O性倍頻 SPWM 控制策略的換流機理與數學模型

如果說NPC拓?fù)浜蚐iC器件構建了高性能的硬件軀體，那么驅動這些半導體開關的調制算法則是賦予系統極速與高品質輸出的靈魂。針對大功率感應加熱的需求，學術界與工業界拋棄了傳統的雙極性或常規單極性調制，提出并驗證了創新的“單極性倍頻 SPWM”（Unipolar Frequency-Doubling SPWM）控制策略 。

傳統調制方式的局限性分析

在傳統的雙極性SPWM控制中，同一相橋臂的上下開關管處于嚴格的互補導通狀態。調制波與高頻載波進行比較產生PWM序列，逆變器輸出端的電壓頻率與控制芯片發出的載波開關頻率完全一致 。這種模式下，為了獲得高頻的感應加熱輸出，開關器件必須被迫運行在同等的高頻下，導致開關損耗與頻率呈線性同步暴增，且輸出波形僅在正負母線電壓之間跳變，諧波含量巨大 。

單極性倍頻 SPWM 的核心運作邏輯

單極性倍頻SPWM策略通過對三電平逆變器的A相橋臂和B相橋臂進行非對稱的獨立解耦控制，巧妙打破了輸出頻率與開關頻率的強耦合關系 。 從數學控制模型來看，系統使用一個頻率為 fc? 的高頻三角波作為統一載波（Vc?）。 對于A相橋臂，控制器生成一個標準的正弦調制波（us?），將其與三角載波 Vc? 進行實時比較。當正弦波幅值大于載波時，觸發相應的開通信號（例如內側管導通）；反之則觸發關斷信號 。 與此同時，對于B相橋臂，控制器生成一個相位嚴格相差 180 度的反相正弦調制波（?us?），并將其與同一個三角載波 Vc? 進行比較以生成B相的獨立驅動信號 。

物理頻率的降維與輸出頻率的倍增

這種雙重獨立調制的物理結果是令人驚嘆的。在載波的一個完整周期（Tc?=1/fc?）內，從單個功率開關器件（例如A相的某一個SiC MOSFET）的視角來看，它僅僅完成了一次完整的開通與關斷動作（即物理開關頻率等于 fc?） 。然而，當通過負載終端觀察逆變器兩相橋臂合成的差模輸出電壓時，由于A、B兩相調制波的交錯特性，終端電平在一個載波周期內發生了兩次完整的極性跳變 。 這就意味著，輸出電壓信號的等效基波頻率成為了載波頻率的兩倍（即 2fc?），這便是“倍頻”效應的工程本質 。

這一倍頻機制在感應加熱應用中釋放了極其巨大的研發紅利：若工藝要求諧振槽路獲得高達 100 kHz 的高頻激勵，在單極性倍頻SPWM控制下，SiC MOSFET的物理開關頻率只需設定為 50 kHz 。 眾所周知，功率半導體器件的瞬態開關損耗 Psw? 的計算解析式為：

Psw?=fs?×(Eon?+Eoff?)

式中 fs? 為物理開關頻率，Eon? 和 Eoff? 為單次開通與關斷吸收的能量積分 。在輸出性能不降級的前提下，物理開關頻率 fs? 的直接減半，促使系統級的整體開關損耗呈50%的絕對比例大幅削減。這一損耗的斷崖式下降極大地緩解了芯片的結溫上升趨勢，為感應加熱電源向更高頻段、更大功率等級的進軍掃清了熱力學障礙 。

第六部分：中點電位（NPV）失衡的內在機理與微秒級延時平衡策略

盡管單相三電平NPC拓?fù)渑浜媳额lSPWM在降低電壓應力與開關損耗方面表現出眾，但多電平拓?fù)湓诠こ虒?shí)踐中存在一個固有的系統性弱點——中點電位（Neutral Point Voltage, NPV）不平衡問題，這也是業界長期致力攻克的核心難題 。

中點電位漂移的電荷物理機制

三電平逆變器直流側的 E/2 穩定電壓依賴于兩個串聯大電容（Cd1?,Cd2?）的均壓特性。當逆變器處于正向輸出模式（輸出 +E/2 或 +E）且負載電流從節點流出時，電流回路的閉合方式?jīng)Q定了電容的充放電。特別是在逆變器持續輸出半母線電壓（E/2 或 ?E/2）的區間內，負載電流將不可避免地流入或流出直流側的物理中點 。 長此以往，即使是微小的電流不對稱也會在電容上引起電荷（ΔQ=∫inp?dt）的凈積累或凈流失，導致 Cd1? 和 Cd2? 兩端的電壓發生不對稱漂移（例如一側升至 0.6E，另一側降至 0.4E） 。中點電位的嚴重失衡會導致內部器件承受的電壓偏離設計的 E/2，極大地增加了器件過壓擊穿的風險；同時，電壓的不對稱直接導致逆變器輸出正弦波形的嚴重畸變，產生不可預期的低頻諧振與巨大的共模電壓（CMV），甚至引發控制系統的振蕩崩潰 。

錯位延時平衡邏輯的設計與實現

為了從源頭上徹底阻斷這一缺陷，最新研究對單極性倍頻SPWM策略在時序邏輯層面進行了極其精巧的深度優化。該策略摒棄了依賴額外硬件均壓電路的笨重方案，轉而通過精確控制八個開關管的開通與關斷死區時序來實現電荷平衡 。 其核心控制理念可以概括為十四字真言：“內側管先開后關，外側管后開先關” 。

在具體的數字信號處理器（DSP）或FPGA實現邏輯中：

系統首先通過正反相正弦波與載波的比較，生成兩組理想狀態的基準脈沖信號，分別記為 pwmA 和 pwmB 。

對于驅動中點電位回路的核心——內側的四個半導體開關（Sa2?,Sa3?,Sb2?,Sb3?），控制算法對 pwmA 和 pwmB 的下降沿施加一個精確計算的微小延遲（例如 2μs），從而生成延寬后的信號 pwmA1 和 pwmB1 。這意味著內側管在接收到關斷指令后，會“戀戰”滯后 2μs 才會真正關斷 。

相對地，對于連接母線正負極的外側四個半導體開關（Sa1?,Sa4?,Sb1?,Sb4?），算法對 pwmA 和 pwmB 的上升沿施加相同的延遲時間（2μs），生成信號 pwmA2 和 pwmB2 。這意味著外側管在接收到導通指令時，會“遲疑”滯后 2μs 才會導通 。

這種錯位延時的邏輯重構，使得在任何換流瞬間，中間的器件總是提前就緒并最后撤出，保證了主回路向零電平狀態或全電平狀態能夠迅速且平滑地過渡。更關鍵的是，這種控制強制逆變器輸出波形停留在半電平狀態（即引發中點電流注入的 E/2 狀態）的時間被嚴苛地壓縮限制在極其微小的死區延遲時間內（在本文研究中僅僅為 2μs） 。由于持續時間呈現微秒級的瞬態特征，流入中性點的電流積分（電荷量 ΔQ）微乎其微，直流側均壓電容根本無法感知到顯著的能量抽提或灌入效應，從而從物理根源上切斷了中點電壓失衡的演進路徑，完美保障了系統的長周期穩態運行 。

第七部分：諧波頻譜轉移規律與高純度電能質量演化

感應加熱電源的輸出電能質量，不僅關系到加熱工藝的穿透深度與均勻度，更直接決定了系統整體的電磁兼容性（EMC）。傳統的雙極性PWM調制方式由于輸出電平的單一正負翻轉，會產生海量的以載波頻率 fc? 為中心的寬帶諧波分量 。這些低頻大振幅的諧波很容易與感應線圈以及周邊輔助設備的寄生參數發生耦合并產生寄生共振，造成嚴重的系統干擾和附加發熱 。

通過成功部署單極性倍頻SPWM調制策略，逆變器輸出端電壓的傅里葉變換（FFT）諧波頻譜發生了本質性的優化轉移 。最顯著的特征在于，由于倍頻機制的物理作用，原本集中在第一載波頻率 fc? 附近能量密度最大的諧波簇（Harmonic Clusters），被整體推移至兩倍載波頻率（2fc?）及其更高階的高頻區帶 。 這種頻域譜線的向右推移帶來了立竿見影的工程收益：在維持相同的無源濾波電感（L）和電容（C）網絡拓?fù)涞那疤嵯拢哳l諧波分量所遭受的衰減阻抗（感抗 XL?=2πfL）急劇增加 。這極大地簡化了感應加熱系統的輸出濾波鏈路設計，允許工程師采用更小電感量、更低磁芯體積和重量的濾波器組件，即可達到原先龐大濾波器的抑制效果 。

此外，從脈沖面積等效的積分原理進行深度解析，等效輸出基波頻率的翻倍導致在一個工頻周期內構建正弦輪廓的PWM方波脈沖切片數量成倍增加，波形對理想數學正弦波的擬合度與分辨率顯著提高 。實驗驗證與多物理場仿真數據表明，相比于采用傳統控制方法的系統，引入該策略控制下的單相橋式輸出總諧波畸變率（THD，Total Harmonic Distortion）實現了斷崖式的改善。研究表明，在典型工況下，THD 值由傳統雙極性SPWM環境下的 0.48% 大幅跌落至極低水平（例如接近 0.08%） 。這種高純度、極低失真的正弦波形輸出不僅極大消減了變壓器磁性元件鐵芯中的高頻渦流損耗（Eddy Current Loss），也進一步削弱了交流導線趨膚效應引起的附加趨膚電阻損耗，最終保障了寶貴的電能被更加精準且高效地聚焦在被加熱工件的有效頻段上 。

第八部分：碳化硅（SiC）MOSFET 損耗分離模型與極限能效剖析

三電平NPC拓?fù)渑浜涎訒r(shí)單極性倍頻SPWM從宏觀架構和控制算法層面規劃了最優的電壓應力與諧波譜線，但在微觀的電子漂移層面，要將大功率高頻開關損耗壓榨至物理極限，必須引入精準的 SiC MOSFET 損耗分離模型來指導熱力學參數設計 。

系統級導通損耗 (Pcond?) 的數學修正與反轉

在多電平逆變器的性能評估中，導通損耗的計算至關重要。半導體器件的瞬態導通損耗定義為 Pcond?=Irms2?×RDS(on)?。在NPC三電平拓?fù)渲?，電流必須依次流?jīng)兩個串聯的半導體器件（如內側開關和外側開關），這在直覺上導致等效串聯電阻增加，從而在低頻或靜態持續導通條件下，NPC拓?fù)涞膶?dǎo)通損耗常被認為略高于傳統的兩電平結構 。 然而，在本文構建的系統模型中，這一劣勢被“高電壓、低電流”架構徹底反轉并消化。由于直流側電壓的翻倍使得維持同等功率流經開關器件的有效電流幅值 Irms? 強制減半，根據平方關系律，電流減半直接將這一因器件串聯引起的發熱懲罰縮小到了原來的四分之一 。這種幾何級數的衰減使得 NPC 拓?fù)湓趯?dǎo)通損耗維度重新超越了兩電平系統，展現出極強的能效競爭力。

動態開關損耗 (Psw?) 的多維度斷崖式衰減

大功率高頻加熱裝備的性能天花板往往受限于開關損耗引起的熱失控。開關損耗計算的精確積分模型為：

Psw?=fs?×(∫0ton??uds?(t)?id?(t)dt+∫0toff??uds?(t)?id?(t)dt)

其中 Eon? 為開通期間的能量積分，Eoff? 為關斷期間的能量積分 。在NPC拓?fù)涞拿恳淮螕Q流動態過程中，SiC MOSFET 僅對半母線電壓（E/2）進行高頻切斷與閉合 。由于開關能耗積分表達式中的瞬態電壓項 uds?(t) 峰值被硬性切掉一半，加之倍頻調制使得物理開關頻率 fs? 同樣下降了百分之五十，且瞬態換流電流 id?(t) 的有效值減半，整體開關損耗在理論上獲得了“三管齊下”的多維疊加衰減效果 。

從材料本征物理學來看，與依賴少數載流子復合的傳統硅基 IGBT 不同，SiC MOSFET 屬于單極型多數載流子器件。在關斷瞬間，SiC MOSFET 內部不存在緩慢復合的“拖尾電流”（Tail Current），因此其關斷損耗參數（Eoff?）能夠逼近理想極限 。在業界標準的高頻雙脈沖測試（Double Pulse Test, DPT）實驗和基于 PLECS 軟件的高級熱模型仿真驗證中，在完全一致的電路工況下，SiC MOSFET 的動態開關能量損耗僅為同耐壓等級硅基 IGBT 的五分之一，甚至在某些邊界條件下可達十分之一 。 特別是在處理大功率、高頻感應加熱線圈的無功回饋時，寄生參數（如極小的反向恢復電荷 Qrr?）對抑制高 dv/dt 和 di/dt 表現出極高價值。SiC 體二極管接近零反向恢復的特性，使得在 NPC 鉗位二極管參與續流以及主開關管強迫換流的極短時間內，主回路中產生的反向恢復尖峰電流和震蕩衰減時間微乎其微，從而極大降低了由反向恢復電流所引發的開通附加損耗與電磁輻射 。

第九部分：極端電氣工況下的微秒級暫態響應與短路保護機制

在“高電壓、低電流”的運行機制下，盡管主回路的常規電流應力水平已被大幅抑制，但三電平拓?fù)湓诖⒙?lián)結構上的復雜性，要求系統對突發的瞬態短路故障和極端過電壓現象具備高度敏感且萬無一失的自保能力 。

當感應加熱的外部工作線圈發生意外碰殼短路，或者控制器因強烈的空間電磁干擾（EMI）導致驅動信號發生邏輯錯亂而引發橋臂內/外管的災難性直通時，NPC 主電路中的電流會受到極小雜散電感的限制而以每微秒數千安培的極端 di/dt 速率瘋狂攀升 。如果在這種故障電流已達峰值的瞬間，保護電路強制關斷正在高頻運行的 SiC MOSFET，巨大而陡峭的電流突變率 di/dt 會通過主回路以及母線排的寄生雜散電感，瞬間激發出遠遠超過 SiC 器件擊穿閾值（例如超過 1200V 甚至達到數千伏）的致命關斷過電壓尖峰 。這種過電壓不僅會瞬間擊穿半導體芯片，甚至?xí)?dǎo)致封裝炸裂的嚴重工程事故。

針對上述痛點，研究文獻與實際工程實踐表明，在 NPC 拓?fù)涞臇艠O驅動器中深度集成先進的去飽和（DESAT）短路保護檢測機制，并結合在硬件回路中配置具有大電容儲能緩沖特性的“飛跨電容”（Flying Capacitor）輔助技術，可以極大地簡化過電壓鉗位保護電路的復雜設計并提升安全冗余 。飛跨電容跨接在相關開關節點的關鍵電位上，在正常高頻開關時能夠平衡內部多管之間的動態電壓應力分布；而在發生災難性短路故障（如半橋或全橋不可逆直通）時，它能夠發揮等效于“電氣海綿”的巨大吸收與鉗位作用，平抑電壓震蕩。

系統的實驗數據與專門搭建的短路容錯測試平臺的波形捕獲驗證了這一復合保護機制的強悍性能：依靠精準標定的 DESAT 檢測閾值與飛跨電容的協同吸收設計，智能驅動與保護電路能夠在探測到異常去飽和電壓后，于不超過 2μs 的極短微秒級時間窗口內，快速、精準且無損地識別并切斷成百上千安培的短路故障電流 。在整個極其劇烈的切除動態過程中，通過示波器高帶寬探頭觀測，各 SiC 功率開關管的漏源極波形平穩過渡，未出現任何超過 SOA 邊界的危險過電壓尖峰現象 。這種能夠在微秒級極短時間內實現大電流硬關斷，同時依靠無源緩沖組件有效抑制過電壓擊穿的綜合防護能力，是確保高壓、高頻、大功率感應逆變裝備能夠滿足工業級極高可靠性要求，并在惡劣電磁環境下實現全生命周期免維護運行的堅實技術屏障 。

綜合結論與未來技術展望

大功率高頻感應加熱電源系統架構的演進，本質上是一場圍繞著極限電壓應力分配、電流導通熱損耗控制、全頻段諧波抑制以及開關動態頻率突破的多維度、深層次的技術博弈。本報告的深度拆解與多物理域分析明確揭示，單相三電平 NPC 逆變拓?fù)?、精密延遲的單極性倍頻 SPWM 調制控制算法，以及基于碳化硅（SiC）寬禁帶材料的新一代功率半導體器件，這三者的有機融合與深度解耦，構建了一個在理論上無懈可擊、在工程上極具顛覆性的協同創新閉環系統。

首先，從宏觀電力網絡架構的角度審視，NPC 三電平拓?fù)渫ㄟ^精妙的串聯均壓機制與中點鉗位路徑，成功在兆瓦級逆變器內部解鎖了“高電壓、低電流”的革命性運行模式。這一工程范式的轉換不僅使得提升直流母線電壓獲得翻倍的功率余量成為可能而不增加任何單體硅片的極限電壓應力，更將流經所有功率主開關與下游諧振負載的導通有效電流強制壓縮減半，從而以指數級的速度大幅削減了整機的全局導通發熱損耗與水冷/風冷系統的熱力學約束邊界 。

其次，在算法與控制論的微觀層面，單極性倍頻 SPWM 調制策略突破了傳統的頻率映射定理，在數學模型層面上實現了極高的電能輸出質量。它將感應負載端觀測到的等效輸出電平頻率無損地推高至底層物理開關頻率的兩倍，同時將那些易激起破壞性共振的低頻寬帶諧波簇整體推向了更容易被小型化阻抗網絡衰減的更高頻段，使得濾波器組件的設計全面走向輕量化與高頻化；更為精湛的是，通過施加在內側與外側開關管之間僅為 2μs 的不對稱邊緣死區延遲邏輯，控制系統以一種純軟件化、無損耗且極其輕巧的方式，從物理根源上徹底扼殺了多電平拓?fù)溟L(zhǎng)期存在的由于電荷抽取導致的中點電位（NPV）失衡的痼疾，保障了輸出波形的絕對對稱性 。

最后，在固體物理與材料科學領域，以基本半導體（BASiC）1200V 規格矩陣（如 B3M011C120Z 至 B3M035120ZL）為技術代表的高性能 SiC MOSFET 器件，憑借其耐受 175°C 的極低高溫導通電阻、微乎其微的寄生漏源輸出電容（Coss?）、近乎為零的反向恢復特性以及具備物理防干擾解耦機制的開爾文源極無感封裝設計，徹底打通了高頻電力電子換流的“最后一公里”。這些材料特性的革命，將 NPC 拓?fù)浣祲簻p流理論中蘊含的降低開關損耗潛在優勢，一比一地轉化為實實在在的工程性能飛躍，使得逆變器在維持極低熱阻的同時跨越了百千赫茲的頻率鴻溝 。

展望未來，隨著大尺寸碳化硅晶圓良率的提升與單管器件成本的進一步下行，以及高密度引線鍵合與雙面水冷模塊封裝熱力學設計的持續迭代優化，這一集成了“高壓低流”核心機制的智能化三電平控制架構，必將全面滲透并重塑傳統工業感應加熱的工藝極限。不僅如此，該套基于倍頻與多電平解耦的技術體系，還具備向大容量兆瓦級儲能雙向變流器（PCS）、電動汽車超級快充樁以及未來微電網智能固態變壓器（SST）等極端嚴苛特種工業電源領域進行技術平移與降維打擊的巨大潛力，成為引領下一代高能效電力電子裝備變革的主流技術標桿與核心驅動力。
