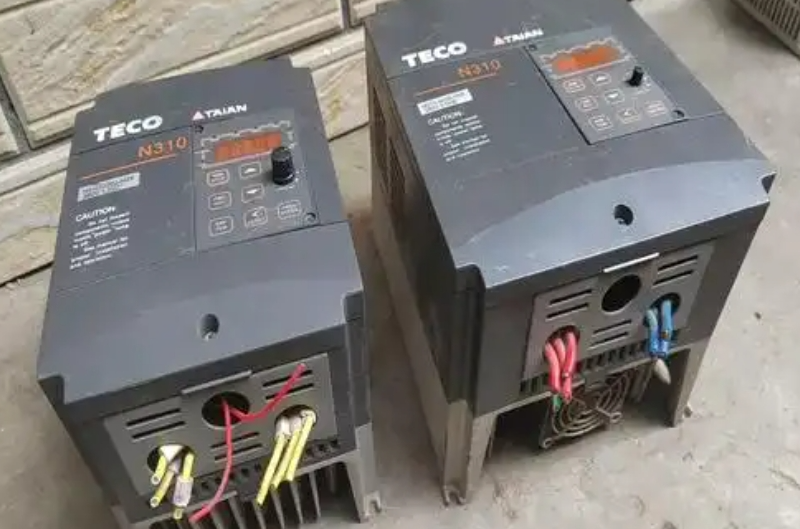

變頻器控制電機轉速的核心，是通過改變輸入電機定子的電源頻率，來改變旋轉磁場的同步速度，從而實現電機轉速的無級調節。

下面從三個層面來理解這個過程。

1. 原理基礎：同步轉速公式

交流異步電機的轉速公式為：

n=60f/p×（1-s）

n = frac{60f}{p} times(1 - s）

其中：

nn：電機實際轉速

ff：電源頻率

pp：電機磁極對數（固定值）

ss：轉差率（負載變化時變動很?。?/p>

從這個公式可以看出，在電機極數固定的情況下，改變電源頻率ff是調節轉速最直接、高效的方法。

2. 核心過程：交-直-交變換

變頻器不是簡單地把工頻電（50Hz）直接變成另一個頻率，而是通過“交-直-交”三個步驟完成變換：

（1）整流（AC → DC）
將輸入的交流電（如380V/50Hz）通過整流橋堆，轉換為脈動的直流電。

（2）濾波/儲能
用電容或電感對直流電進行平滑濾波，形成一個穩定、平滑的直流電壓，作為逆變環節的能量“水庫”。

（3）逆變（DC → AC）
通過絕緣柵雙極型晶體管（IGBT）等全控型功率器件，以極高的頻率（幾千到十幾千赫茲）導通和關斷。通過正弦脈寬調制（SPWM）技術，控制這些開關器件的通斷時間和順序，輸出一組電壓和頻率均可調節的模擬正弦波交流電，供給電機。

3. 關鍵配套：恒轉矩特性

只改變頻率會帶來一個問題：電機繞組的阻抗與頻率成正比。如果頻率降低而電壓不變，電流會過大，可能燒毀電機。

因此，變頻器通常遵循V/f 控制模式（恒壓頻比控制）：

在改變頻率ff的同時，按比例改變輸出電壓VV

保持V/fV/f ≈ 常數。

這樣能維持電機磁通恒定，保證電機在全頻段內輸出穩定的轉矩，不會出現過流或磁飽和。

4. 性能優勢

相比傳統的閥門、擋板或機械調速，變頻調速的優勢在于：

高精度與寬范圍：可以從0 Hz到幾百Hz甚至上千Hz（針對高速電機）平滑調節。

高啟動效率：可實現軟啟動，啟動電流從額定電流的5-7倍降至1.5倍以下，減少對電網和機械的沖擊。

顯著的節能效果：對于風機、水泵類負載，轉速降低10%，功耗可降低約27%。

總結

變頻器通過整流將交流轉為直流，再通過逆變，利用SPWM技術合成頻率可調的三相交流電，并在調節頻率時同步調節電壓，從而平滑、高效地控制電機的轉速。
